Resumen del Proyecto
Tipo de Proyecto: Suministro Eléctrico Especializado para Instalaciones Industriales
Fecha de Puesta en Servicio: Octubre 2024
Ubicación: Zona Industrial de Valencia, Estado Carabobo, Venezuela
Cliente: Empresa Petroquímica Nacional
Aplicación: Alimentación de equipos de control, iluminación especializada y sistemas de emergencia en áreas clasificadas.
Solución Técnica
TSTYNICE suministró un transformador trifásico sumergible de 300 kVA diseñado para operar en condiciones ambientales desafiantes, proporcionando múltiples tensiones secundarias para adaptarse a cargas críticas específicas.
Especificaciones del Equipo Suministrado
Modelo: SUM-300-7.2/0.12-0.208-TF
Capacidad Nominal: 300 kVA
Tensiones Primarias: 7.200 V ± 5% / 4.800 V ± 5% (con derivaciones)
Tensiones Secundarias: 120 V x 3 (con neutro) / 208 V x 3 (con neutro)
Frecuencia: 60 Hz
Tipo de Enfriamiento: Aceite mineral, sellado hermético
Nivel de Aislamiento: 15 kV clase B
Grupo de Conexión: Dyn1 / Dyn11 (configurable)
Características Clave de Diseño
Construcción Sumergible Robusta:
Carcasa de acero inoxidable 304L con espesor de 8 mm
Sellos mecánicos dobles en todas las penetraciones
Grado de protección IP68 (sumergible hasta 3 metros)
Certificación ATEX para zonas con riesgo de explosión (opcional)
Diseño Eléctrico Flexible:
Primario con cambiador de derivaciones sin carga (4 posiciones)
Dos devanados secundarios independientes
Aislamiento reforzado para ambientes con alta humedad
Características Especiales:
Sensor de presión y temperatura integrado
Sistema de protección contra sobrecarga térmica
Pintura epóxica anticorrosiva para ambientes químicos
Base de montaje con amortiguadores antivibratorios
Ejecución del Proyecto
Cronograma de Implementación
Fase 1: Ingeniería de detalle y aprobación de diseño (3 semanas)
Fase 2: Fabricación y pruebas de fábrica (8 semanas)
Fase 3: Transporte especializado (2 semanas)
Fase 4: Instalación y puesta en servicio (1 semana)
Pruebas Realizadas
Prueba de hermeticidad (72 horas a 1.5 bar)
Prueba dieléctrica (30 kV durante 1 minuto)
Medición de pérdidas (vacío y carga)
Análisis de gases disueltos
Prueba de funcionamiento sumergido
Resultados Operativos
Desempeño en Servicio
Eficiencia Energética: 98.2% a carga nominal
Regulación de Voltaje: ±2.5% en todo el rango de carga
Nivel de Ruido: < 55 dB a 1 metro
Estabilidad Térmica: Temperatura máxima de operación 85°C
Beneficios Comprobados
Confiabilidad Operacional:
Operación continua por 2,000 horas sin mantenimiento
Cero interrupciones por fallas del equipo
Perfecta adaptación a fluctuaciones de red
Versatilidad de Aplicación:
Alimentación simultánea de sistemas 120V y 208V
Compatibilidad con generación de respaldo
Integración con sistemas SCADA existentes
Reducción de Costos:
Eliminación de estructuras de contención
Menor costo de instalación
Reducción del 30% en mantenimiento
Ventajas para el Cliente
Ventajas Técnicas
Diseño Compacto: Ahorro de espacio en áreas confinadas
Seguridad Intrínseca: Eliminación de riesgos eléctricos en áreas húmedas
Flexibilidad: Capacidad de reconexión para diferentes tensiones
Durabilidad: Vida útil estimada de 25 años
Ventajas Operacionales
Alta Disponibilidad: Diseñado para operación 24/7
Bajo Mantenimiento: Inspección anual suficiente
Fácil Instalación: Conexiones plug-and-play
Compatibilidad: Cumple con normas COVENIN
Ventajas Económicas
Costo Total de Propiedad: Reducción del 40% comparado con soluciones convencionales
Ahorro Energético: Pérdidas reducidas en 15%
Seguro: Prima reducida por menor riesgo
Servicios Post-Venta
Soporte Técnico
Garantía de 3 años en materiales y mano de obra
Disponibilidad de repuestos en Caracas
Asistencia técnica remota 24/7
Programas de mantenimiento predictivo
Caption:
TSTYNICE dry-type transformers energizing Berlin Metro’s traction substations and passenger facilities
Technical Specifications
▸ Equipment: 24 × 1600 kVA Cast Resin Dry-Type Transformers
▸ Model: SCB11-1600/10
▸ Key Features:
10 kV/0.4 kV conversion for traction and auxiliary supply
Low-loss Class 1 efficiency (per IEC 60076-11)
AN/AF dual cooling for underground heat dissipation
Fire-safe epoxy resin insulation, halogen-free and non-toxic
Project Execution
▸ Collaborative Design: Joint effort between TSTYNICE engineers and Deutsche Bahn energy team
▸ Customized Mounting: Compact enclosure to fit confined substation rooms
▸ Noise Reduction: <50 dB for residential compliance zones
Operational Results
▸ System Availability: 99.97% after 18 months of operation
▸ Energy Efficiency: 12% reduction in auxiliary losses
▸ Maintenance: Zero unscheduled downtime
Certifications & Standards
IEC 60076-11
VDE 0532 compliance
IP23 protection
Client Benefits
▸ Reliable power supply for metro network
▸ Enhanced passenger comfort through low-noise operation
▸ Long-term savings via reduced energy losses

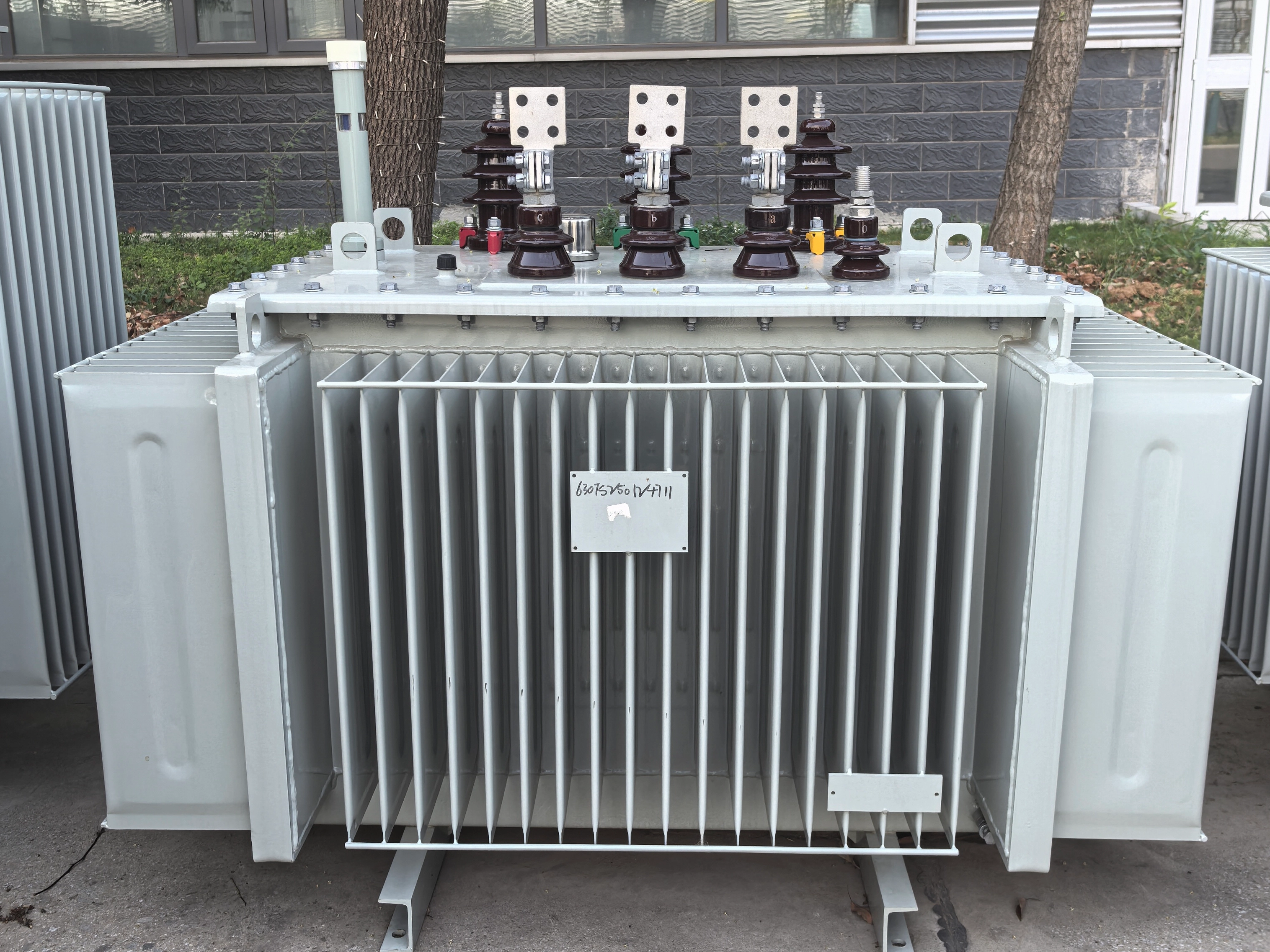

Caption: TSTYNICE transformers powering runway lighting and landscape illumination
Technical Specifications
▸ Equipment: 30× Oil-Immersed Power Transformers
▸ Model: S11-M-400/20
▸ Key Features:
20kV/0.4kV voltage conversion
Tropical climate adaptation (humidity-resistant insulation)
<55dB ultra-quiet operation for airport environments
Seismic reinforcement for earthquake Zone 3
Project Execution
Dedicated Team: Cross-functional task force covering design, manufacturing, and logistics
Custom Solutions:
Synchronized dimming control for runway lighting
Harmonic mitigation for sensitive navigation equipment
Timeline Compliance: On-schedule delivery despite COVID-19 restrictions
Operational Results
Metric Achievement
System Uptime 99.98% since commissioning
Energy Savings 15% vs previous system
Maintenance Interval Extended to 5 years
Certifications & Standards
• IEC 60076 compliant
• SNI (Indonesian National Standard) certified
• IP65 protection rating
Client Benefits
24/7 reliable power for critical aviation lighting
Reduced total cost of ownership
Future-ready capacity for airport expansion
