استئناف المشروع
نوع المشروع: Suministro Eléctrico Especializado للتركيبات الصناعية
Fecha de Puesta en Service: أكتوبر 2024
الموقع: المنطقة الصناعية في فالنسيا، إستادو كارابوبو، فنزويلا
العميل: Empresa Petroquímica Nacional
التطبيق: تجهيز معدات التحكم والإضاءة المتخصصة وأنظمة الطوارئ في المناطق المصنفة.
الحل التقني

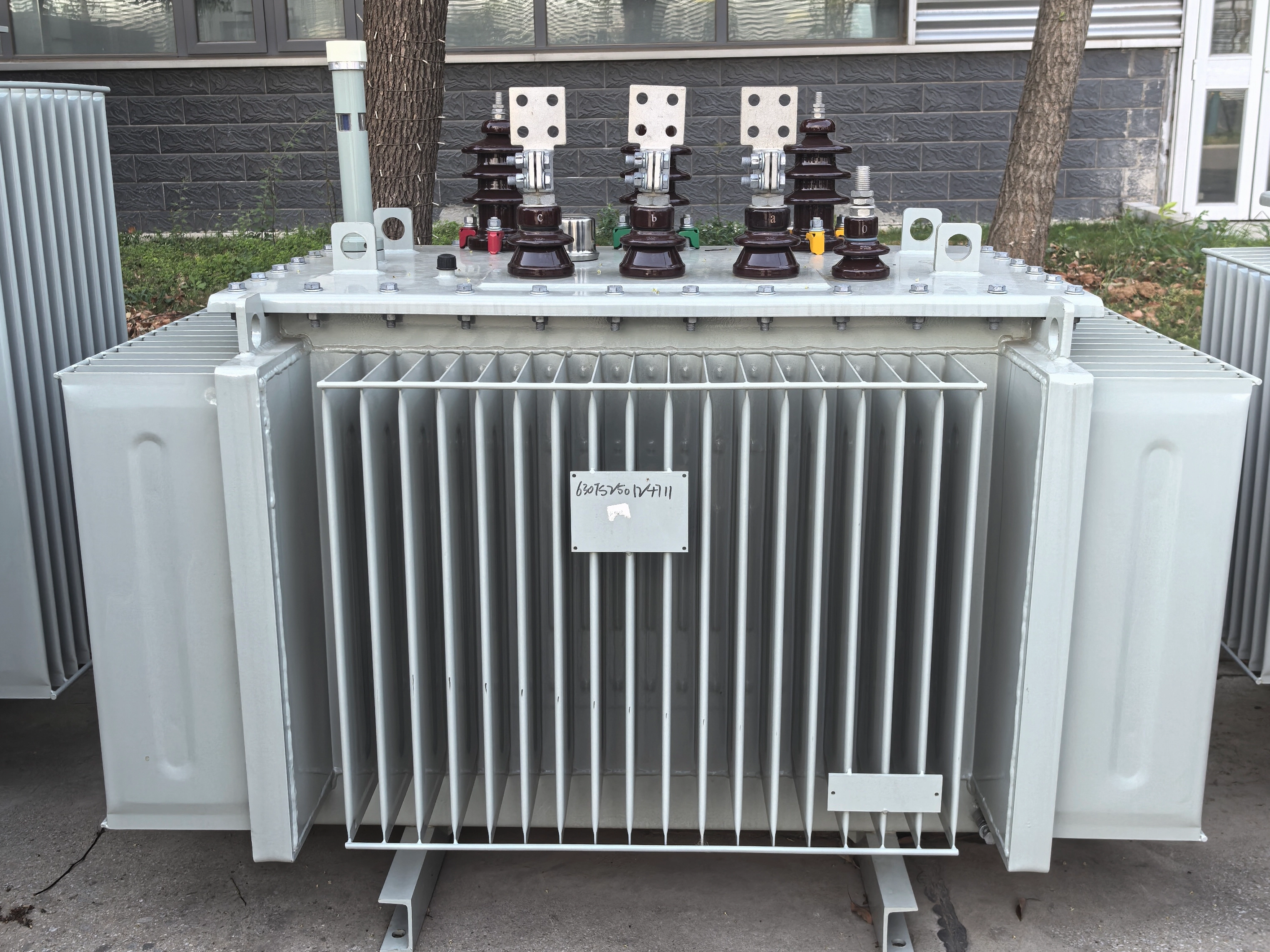

قدمت TSTYNICE محولًا ثلاثيًا قابل للغمر بقدرة 300 كيلو فولت أمبير مصمم للتشغيل في ظروف بيئية صعبة، مما يوفر العديد من التوترات الثانوية لتكييف الشحنات الحرجة المحددة.
مواصفات المعدات Suministrado
الموديل: SUM-300-7.2/0.12-0.208-TF
السعة الاسمية: 300 كيلو فولت أمبير
التوترات الأولية: 7.200 فولت ± 5% / 4.800 فولت ± 5% (مع المشتقات)
التوترات الثانوية: 120 فولت × 3 (مع محايد) / 208 فولت × 3 (مع محايد)
التردد: 60 هرتز
نوع Enfriamiento: معدن الأسيت، محكم الإغلاق
نيفيل دي أيسلامينتو: 15 كيلو فولت فئة ب
مجموعة الاتصال: Dyn1 / Dyn11 (قابل للتكوين)
Características Clave de Diseño
بناء روبوستا القابلة للغمر:
علبة من الفولاذ المقاوم للصدأ 304 لتر بقطر 8 مم
تتضاعف الهياكل الميكانيكية في كل الاختراقات
درجة الحماية IP68 (قابلة للغمر حتى 3 متر)
شهادة ATEX للمناطق المقاومة للانفجار (اختياري)
التصميم الكهربائي المرن:
Primario con cambiador de derivaciones بدون شحن (4 مراكز)
Dos devanados secundarios independientes
تحسين البيئة المحيطة بالرطوبة العالية
الخصائص المميزة:
مستشعر الضغط ودرجة الحرارة المتكامل
نظام الحماية ضد الشحن الحراري
Pintura epóxica anticorrosiva para ambientes químicos
قاعدة التركيب مع ممتصات الصدمات المضادة للاهتزاز
تنفيذ المشروع
تاريخ التنفيذ
المرحلة 1: هندسة التفاصيل واستحسان التصميم (3 أسابيع)
المرحلة 2: التصنيع واختبار المصنع (8 أسابيع)
المرحلة 3: النقل المتخصص (أسبوعان)
المرحلة 4: التثبيت والمتابعة في الخدمة (أسبوع واحد)
برويباس رياليزاداس
اختبار الإغلاق (72 ساعة لكل 1.5 بار)
اختبار الكهرباء (30 كيلو فولت لمدة دقيقة واحدة)
دواء الخسارة (الفراغ والشحن)
تحليل الغازات غير الغازية
تجربة وظيفة غامرة
نتائج العمليات
Desempeño en Service
كفاءة الطاقة: 98.2% من البضائع الاسمية
تنظيم الجهد الكهربي: ±2.5% في جميع نطاق الشحن
نيفيل دي رويدو: <55 ديسيبل في 1 مترو
ضبط درجة الحرارة: أقصى درجة حرارة للتشغيل هي 85 درجة مئوية
فوائد كومبروبادوس
الثقة التشغيلية:
تستمر العملية لمدة 2000 ساعة دون صيانة
هناك انقطاعات بسبب فشل المعدات
التكيف المثالي مع تقلبات اللون الأحمر
تنوع التطبيقات:
أنظمة التغذية المتزامنة 120 فولت و 208 فولت
التوافق مع جيل الاستجابة
التكامل مع أنظمة SCADA الموجودة
تخفيض التكلفة:
القضاء على هياكل التنافس
تكلفة تركيب أقل
تخفيض بنسبة 30% مع الاستمرار
منتجات للعملاء
Ventajas Técnicas
تصميم مضغوط: يوفر مساحة في المناطق الضيقة
الأمان الداخلي: التخلص من نفايات الكهرباء في المناطق الرطبة
المرونة: القدرة على فهم التوترات المختلفة
متانة: حياة صالحة لـ 25 عامًا
المشاريع التشغيلية
الإمكانية العالية: مصمم للتشغيل 24/7
صيانة الصيانة: الفحص السنوي الكافي
التثبيت السهل: التوصيل والتشغيل
التوافق: الالتزام بمعايير COVENIN
المشاريع الاقتصادية
التكلفة الإجمالية للأموال: تخفيض بنسبة 40% مقارنة بالحلول التقليدية
طاقة الطاقة: انخفاض الطاقة بنسبة 15%
الأمان: تقليل الأول من أجل الحد الأدنى
خدمات ما بعد فينتا
دعم تكنيكو
ضمان لمدة 3 سنوات بالمواد والتصنيع اليدوي
Disponibilidad de repuestos en Caracas
المساعدة التقنية عن بعد 24/7
برامج الصيانة التنبؤية
التسمية التوضيحية:
محولات TSTYNICE من النوع الجاف تعمل على تنشيط محطات الجر الفرعية ومرافق الركاب في مترو برلين
المواصفات الفنية
▸ المعدات: محولات من النوع الجاف من الراتنج المصبوب بقدرة 24 × 1600 كيلو فولت أمبير
▸ الموديل: SCB11-1600/10
▸ الميزات الرئيسية:
تحويل 10 كيلو فولت/0.4 كيلو فولت للجر والإمداد الإضافي
كفاءة منخفضة الخسارة من الفئة 1 (وفقًا للمواصفة IEC 60076-11)
تبريد مزدوج AN/AF لتبديد الحرارة تحت الأرض
عزل راتنجات الإيبوكسي المقاوم للحريق، خالي من الهالوجين وغير سام
تنفيذ المشروع
▸ التصميم التعاوني: جهد مشترك بين مهندسي TSTYNICE وفريق الطاقة Deutsche Bahn
▸ تركيب مخصص: غلاف مدمج يناسب غرف المحطات الفرعية المحصورة
▸ تقليل الضوضاء: <50 ديسيبل لمناطق الامتثال السكنية
النتائج التشغيلية
▸ توفر النظام: 99.97% بعد 18 شهرًا من التشغيل
▸ كفاءة الطاقة: انخفاض بنسبة 12% في الخسائر المساعدة
▸ الصيانة: صفر أي توقف غير مجدول
الشهادات والمعايير
إيك 60076-11
الامتثال VDE 0532
حماية IP23
فوائد العميل
▸ مصدر طاقة موثوق لشبكة المترو
▸ تعزيز راحة الركاب من خلال التشغيل منخفض الضوضاء
▸ التوفير على المدى الطويل من خلال تقليل فقد الطاقة
التسمية التوضيحية: محولات TSTYNICE تعمل على تشغيل إضاءة المدرج وإضاءة المناظر الطبيعية
المواصفات الفنية
▸ المعدات: 30× محولات طاقة مغمورة بالزيت
▸ الموديل: S11-M-400/20
▸ الميزات الرئيسية:
تحويل الجهد 20 كيلو فولت/0.4 كيلو فولت
التكيف مع المناخ الاستوائي (العزل المقاوم للرطوبة)
<55dB تشغيل فائق الهدوء لبيئات المطارات
التعزيز الزلزالي لمنطقة الزلزال 3
تنفيذ المشروع
فريق مخصص: فريق عمل متعدد الوظائف يغطي التصميم والتصنيع والخدمات اللوجستية
حلول مخصصة:
التحكم المتزامن في التعتيم لإضاءة المدرج
التخفيف التوافقي لمعدات الملاحة الحساسة
الامتثال للجدول الزمني: التسليم في الموعد المحدد على الرغم من قيود فيروس كورونا (COVID-19).
النتائج التشغيلية
الإنجاز المتري
وقت تشغيل النظام 99.98% منذ بدء التشغيل
توفير الطاقة 15% مقارنة بالنظام السابق
تم تمديد فترة الصيانة إلى 5 سنوات
الشهادات والمعايير
• متوافقة مع المواصفة IEC 60076
• شهادة SNI (المعيار الوطني الإندونيسي).
• تصنيف الحماية IP65
فوائد العميل
طاقة موثوقة على مدار الساعة طوال أيام الأسبوع لإضاءة الطيران المهمة
انخفاض التكلفة الإجمالية للملكية
قدرة جاهزة للمستقبل لتوسيع المطار
