Обзор проекта
Тип проекта: Расширение промышленной инфраструктуры распределения электроэнергии
Дата ввода в эксплуатацию: июль 2024 г.
Местоположение: Промышленный город-спутник, Каир, Египет.
Клиент: Совместный проект Управления промышленного развития Египта (IDA) и частного промышленного парка.
Применение: Обеспечение специализированного источника питания среднего и низкого напряжения для недавно созданных небольших производственных предприятий.
Техническое решение

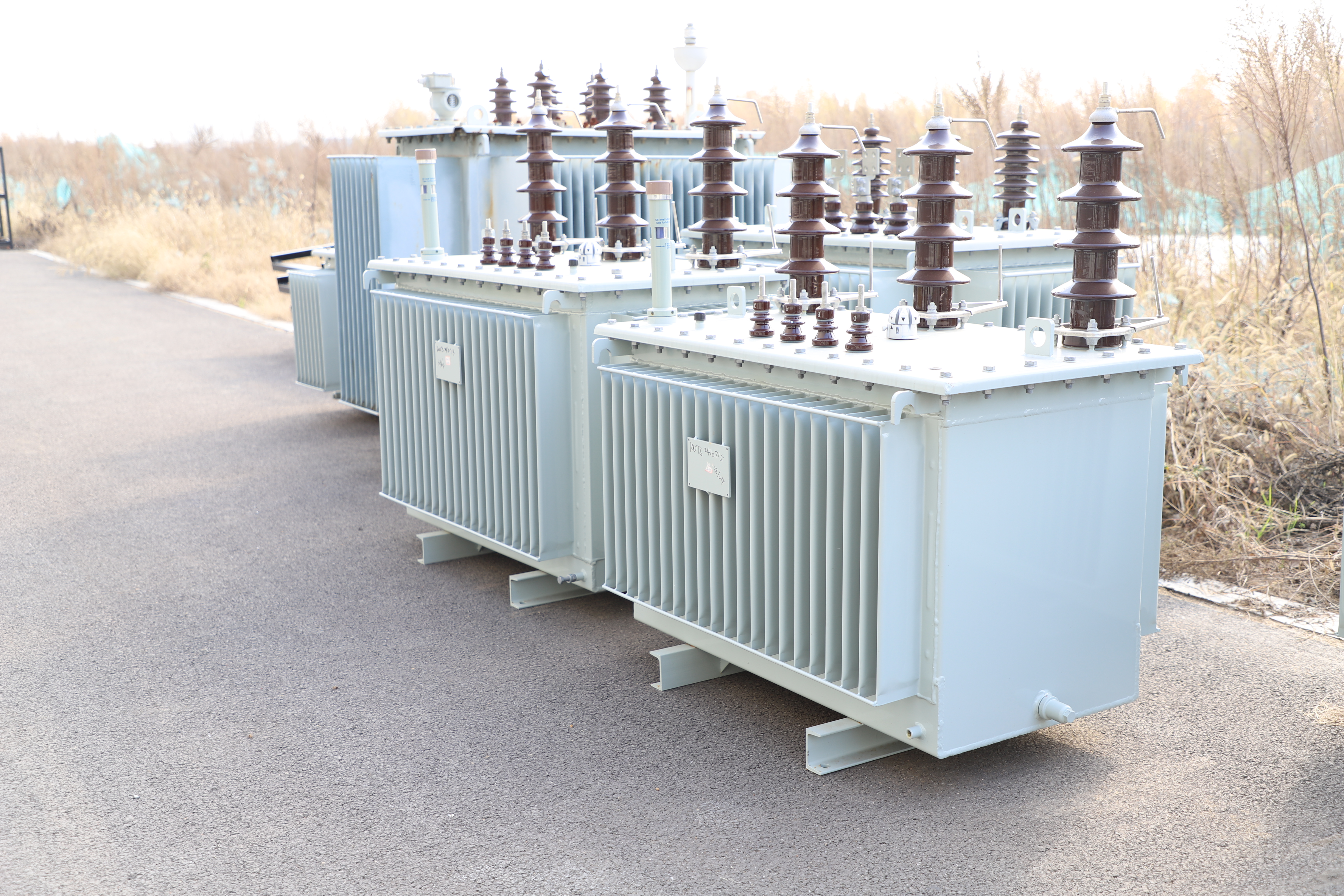

Компания TSTYNICE поставила три масляных распределительных трансформатора мощностью 100 кВт (125 кВА) для установки на столбе, предоставив надежное и экономичное решение для подключения к электросети для малых и средних предприятий в новой промышленной зоне Египта.
Детали оборудования
Модель: С13-М-125/10,5
Номинальная мощность: 125 кВА (длительная нагрузка 100 кВт)
Количество: 3 шт.
Напряжение: 10,5 кВ ±2х2,5%/400-230 В
Частота: 50 Гц
Тип: наружный масляный, изоляция минеральным маслом, охлаждение ONAN
Монтаж: На опорах типа H, в комплекте с монтажным оборудованием.
Векторная группа: Dyn11
Основные особенности конструкции
Высокоэффективный дизайн:
В нем используется кремниевая сталь с высокой проницаемостью или дополнительный аморфный сердечник, что обеспечивает снижение потерь на холостом ходу более чем на 20 % по сравнению с требованиями египетского стандарта.
Оптимизированные потери нагрузки, соответствующий классу эффективности IE3 (IEC 60076-14).
Повышенная адаптация к окружающей среде:
Резервуар имеет двойную антикоррозийную обработку (пескоструйная обработка + многослойная краска для запекания), что подходит для пустынного климата Египта с большими суточными перепадами температур и пыльными условиями.
Полностью герметичная конструкция предотвращает окисление масла и попадание влаги, обеспечивая период безобслуживания до 10 лет.
Оборудован предохранительным клапаном, указателем уровня масла и указателем температуры масла с сигнальными контактами.
Промышленная пригодность:
Усиленная механическая конструкция выдерживает обычные колебания напряжения и кратковременные перегрузки в египетской сети.
На стороне низкого напряжения используются высокопрочные медные шины для прямого подключения к распределительным щиткам.
При проектировании учитываются смешанные характеристики промышленной нагрузки (двигатели, освещение, отопительное оборудование).
Безопасность и надежность:
Встроенное устройство сброса давления обеспечивает безопасный и направленный сброс давления во время неисправностей.
Изоляционное масло соответствует стандарту IEC 60296 и имеет высокую температуру вспышки, что обеспечивает повышенную безопасность.
Все открытые болты изготовлены из нержавеющей стали для предотвращения коррозии.
Реализация проекта
Срок реализации проекта: 14 недель (от подтверждения заказа до ввода в эксплуатацию на объекте)
Ключевые этапы:
Обследование площадки: инженеры посетили площадку для оценки условий установки, строительных работ и состояния линий.
Производство по индивидуальному заказу: скорректированные требования к конструкции изоляции и испытаниям в соответствии с египетскими стандартами EOS.
Совместный ввод в эксплуатацию: сотрудничество с местной электроэнергетической компанией для подключения высокого напряжения и настройки защиты.
Тестирование и сертификация:
Перед отправкой выполняются полные плановые испытания (соотношение, импеданс, холостой ход/нагрузка, диэлектрическая прочность).
Предоставлены отчеты о типовых испытаниях, соответствующие требованиям ERA Египта.
Включены двуязычные инструкции по эксплуатации (арабский/английский).
Операционные результаты
Оперативная поставка электроэнергии: монтаж и пуско-наладка всех трех энергоблоков завершились в течение трех недель, что позволило 12 новым предприятиям получить производственную мощность на месяц раньше запланированного срока.
Стабильная работа: отсутствие сбоев с момента ввода в эксплуатацию. Средний коэффициент нагрузки: 65-80%, при этом повышение температуры масла стабильно ниже допустимых пределов.
Значительная экономия энергии: по сравнению с существующими трансформаторами в парке, каждый блок, по оценкам, экономит около 3500 кВтч в год.
Простота обслуживания: местные электрики могут выполнять плановые проверки после простого обучения.
Преимущества для клиентов
Экономичность: установка на столбе экономит затраты на землю и фундамент, сокращая первоначальные инвестиции.
Быстрое развертывание: стандартизированная конструкция в сочетании с местными монтажными бригадами значительно сокращает время поставки электропитания.
Долгосрочная надежность: усиленная версия, специально разработанная для климата Египта, обеспечивает стабильную долгосрочную работу в суровых условиях.
Энергетическое соответствие: соответствует последним правилам Египта в области энергоэффективности, поддерживая цели устойчивого развития клиентов.
Гибкая масштабируемость. Модульная конструкция поддерживает расширение или перемещение емкости в будущем по мере роста нагрузки.
