Descripción general del proyecto
Tipo de Proyecto: Ampliación de Infraestructura de Distribución de Energía Industrial
Fecha de puesta en servicio: julio de 2024
Ubicación: Ciudad industrial satélite, El Cairo, Egipto
Cliente: Proyecto conjunto de la Autoridad de Desarrollo Industrial de Egipto (IDA) y un parque industrial privado
Aplicación: Proporcionar suministro de energía dedicado de voltaje medio a bajo para pequeñas unidades de fabricación recientemente establecidas.
Solución técnica

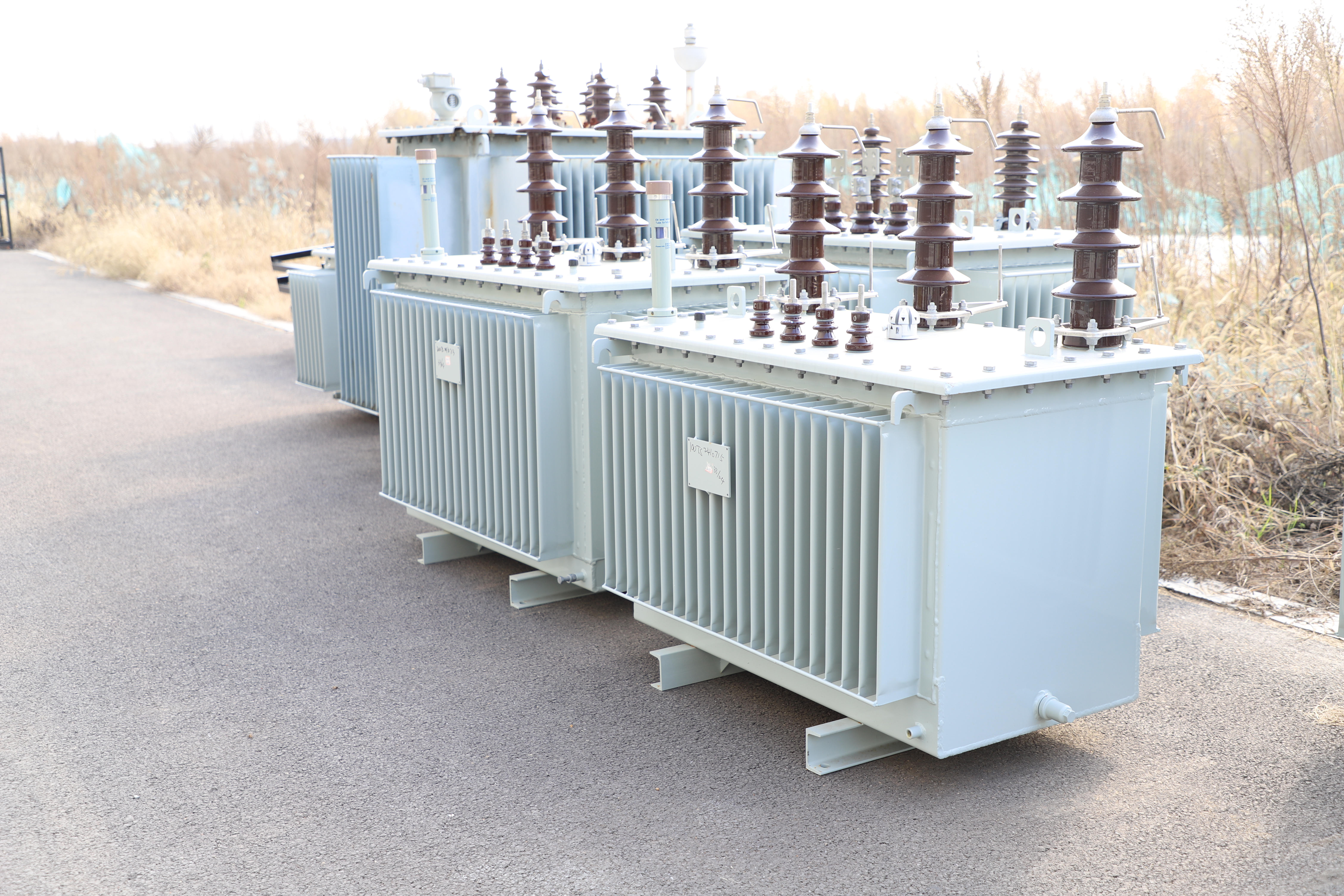

TSTYNICE suministró tres transformadores de distribución sumergidos en aceite de 100 kW (125 kVA) para instalación montada en postes, brindando una solución de conexión de energía confiable y rentable para pequeñas y medianas empresas en una nueva zona industrial egipcia.
Detalles del equipo
Modelo: S13-M-125/10.5
Capacidad nominal: 125 kVA (capacidad de carga continua de 100 kW)
Cantidad: 3 unidades
Tensión: 10,5 kV ± 2x2,5% / 400-230 V
Frecuencia: 50 Hz
Tipo: Inmerso en aceite para exteriores, aislamiento de aceite mineral, refrigeración ONAN
Montaje: Montado en poste sobre postes tipo H, completo con accesorios de montaje
Grupo de vectores: Dyn11
Características principales del diseño
Diseño de alta eficiencia:
Utiliza acero al silicio de alta permeabilidad o un núcleo amorfo opcional, lo que logra una pérdida sin carga un 20 % menor que los requisitos estándar egipcios.
Pérdida de carga optimizada, cumpliendo con la clase de eficiencia IE3 (IEC 60076-14).
Adaptabilidad ambiental mejorada:
El tanque cuenta con un doble tratamiento anticorrosión (chorro de arena + pintura horneada multicapa), adecuado para el clima desértico de Egipto con grandes variaciones de temperatura diurnas y condiciones de polvo.
El diseño completamente sellado evita la oxidación del aceite y la entrada de humedad, lo que garantiza un período sin mantenimiento de hasta 10 años.
Equipado con válvula de alivio de presión, indicador de nivel de aceite y medidor de temperatura del aceite con contactos de alarma.
Idoneidad industrial:
La estructura mecánica reforzada resiste las fluctuaciones de voltaje comunes y las sobrecargas de corta duración en la red egipcia.
El lado de baja tensión utiliza barras colectoras de cobre de alta resistencia para la conexión directa a los paneles de distribución.
El diseño considera características de carga industrial mixta (motores, iluminación, equipos de calefacción).
Seguridad y confiabilidad:
El dispositivo de alivio de presión incorporado garantiza una liberación de presión direccional y segura durante fallas.
El aceite aislante cumple con la norma IEC 60296 y presenta un alto punto de inflamación para mayor seguridad.
Todos los pernos expuestos están hechos de acero inoxidable para evitar la corrosión.
Ejecución del proyecto
Cronograma del proyecto: 14 semanas (desde la confirmación del pedido hasta la puesta en marcha in situ)
Hitos clave:
Estudio del sitio: Los ingenieros visitaron el sitio para evaluar el entorno de instalación, las obras civiles y las condiciones de la línea.
Producción personalizada: diseño de aislamiento ajustado y requisitos de prueba según los estándares egipcios EOS.
Puesta en servicio conjunta: Colaboración con la empresa de energía local para la conexión de alta tensión y el ajuste de protección.
Pruebas y certificación:
Pruebas de rutina completas realizadas antes del envío (relación, impedancia, sin carga/carga, rigidez dieléctrica).
Se proporcionaron informes de pruebas de tipo que cumplen con los requisitos de la ERA egipcia.
Incluye manuales de operación bilingües (árabe/inglés).
Resultados operativos
Suministro rápido de energía: la instalación y puesta en servicio de las tres unidades se completaron en tres semanas, lo que permitió a 12 nuevas empresas recibir energía de producción un mes antes de lo previsto.
Operación estable: Cero fallas desde la puesta en servicio. Factor de carga promedio: 65-80%, con un aumento constante de la temperatura del aceite por debajo de los límites.
Ahorros significativos de energía: en comparación con los transformadores existentes en el parque, se estima que cada unidad ahorrará aproximadamente 3500 kWh al año.
Fácil mantenimiento: los electricistas locales pueden realizar inspecciones de rutina después de una simple capacitación.
Beneficios para el cliente
Rentable: la instalación montada en poste ahorra costos de terreno y cimientos, lo que reduce la inversión inicial.
Implementación rápida: el diseño estandarizado combinado con equipos de instalación locales acorta significativamente los tiempos de entrega del suministro de energía.
Fiabilidad a largo plazo: la versión reforzada diseñada específicamente para el clima de Egipto garantiza un funcionamiento estable a largo plazo en condiciones adversas.
Cumplimiento energético: cumple con las últimas regulaciones de eficiencia energética de Egipto, respaldando los objetivos de sostenibilidad de los clientes.
Escalabilidad flexible: el diseño modular admite la futura expansión o reubicación de la capacidad a medida que crece la carga.
