Qual è la differenza tra trasformatori step-up e step-down?

A colpo d'occhio

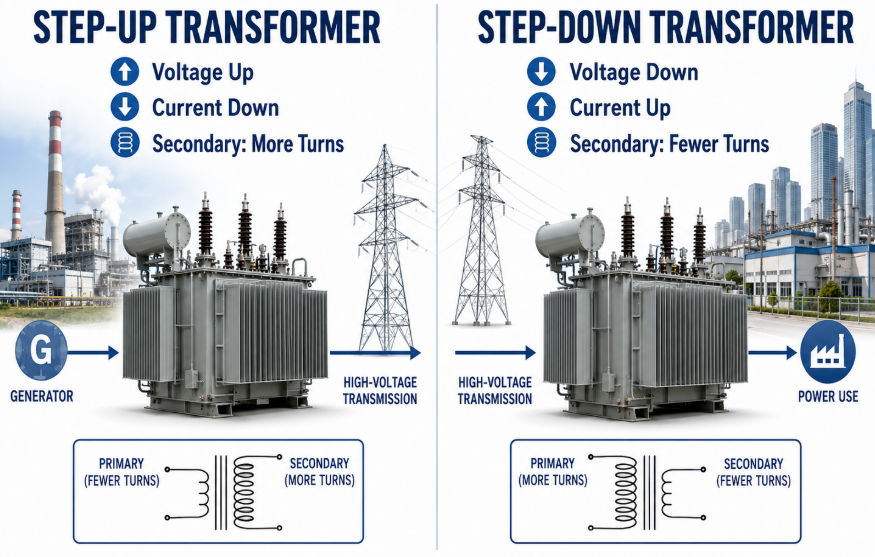

La differenza fondamentale tra un trasformatore step-up e uno step-down risiede nel rapporto di trasformazione della tensione: una configurazione step-up aumenta la tensione dagli avvolgimenti primari a quelli secondari riducendo al tempo stesso la corrente, mentre una configurazione step-down riduce l'elevata tensione di ingresso a un livello di uscita più basso e più sicuro, aumentando al tempo stesso la capacità di corrente per operazioni commerciali e industriali localizzate.

1. Cos'è un trasformatore step-up e come funziona?

Una configurazione step-up di un trasformatore di potenza ha l'obiettivo primario di aumentare la tensione elettrica da un valore di ingresso più basso a un valore di uscita significativamente più alto attraverso rapporti di avvolgimento elettromagnetici ottimizzati.

Nelle reti elettriche ad alta capacità, un trasformatore di potenza step-up svolge un ruolo fondamentale nel collegare gli impianti di generazione con l'infrastruttura di trasmissione. Quando l'energia elettrica viene generata nelle moderne centrali elettriche, la tensione di uscita si trova tipicamente in un intervallo moderato, spesso tra 11 kilovolt e 25 kilovolt. Il tentativo di trasmettere elettricità per centinaia di chilometri a queste tensioni a livello di generazione comporterebbe massicce perdite di energia dovute alla resistenza della linea, dissipando porzioni sostanziali dell’energia generata come calore ambientale sprecato. Per aggirare questa limitazione termodinamica, un trasformatore di potenza step-up viene immediatamente installato nella sottostazione di generazione per aumentare la tensione a livelli di tensione estremamente alta o altissima, consentendo un'efficiente distribuzione in tutto il paese.

La struttura operativa di questo sistema è regolata rigorosamente dalla legge di induzione elettromagnetica di Faraday. All'interno del telaio strutturale di un trasformatore di potenza step-up, la corrente alternata che entra nell'avvolgimento primario crea un flusso magnetico in continua evoluzione all'interno di un nucleo di acciaio laminato altamente permeabile. Questo flusso si propaga attraverso il circuito magnetico comune e attraversa l'avvolgimento secondario. Poiché l'avvolgimento secondario contiene un numero molto maggiore di spire fisiche del conduttore di rame rispetto all'avvolgimento primario, sui terminali di uscita viene indotta una forza elettromotrice maggiore. Questa configurazione architettonica garantisce che la tensione aumenti in modo direttamente proporzionale allo specifico rapporto spire delle bobine.

Per sopportare gli immensi stress elettrici e i gradienti termici estremi generati durante l’aumento della tensione, gli operatori industriali selezionano configurazioni robuste progettate per un equilibrio termico prolungato. Utilizzando uno specializzato Il trasformatore di potenza a bagno d'olio da 20kv-22kv assicura che l'elevata rigidità dielettrica dell'olio isolante circondi gli avvolgimenti per carichi pesanti, eliminando efficacemente i rischi di archi interni e accelerando la dissipazione del calore lontano dal denso nucleo magnetico durante le ore di punta della trasmissione della rete.

Specifiche e componenti della configurazione step-up

2. Cos'è un trasformatore step-down e come funziona?

Un trasformatore di potenza step-down riduce l'energia elettrica ad alta tensione derivata dalle reti di trasmissione a livelli di tensione più bassi e standardizzati adatti per applicazioni commerciali, industriali e di distribuzione a valle.

Mentre l’alta tensione è obbligatoria per trasportare l’energia in modo efficiente su lunghe distanze geografiche, le linee ad altissima tensione sono troppo pericolose e fisicamente incompatibili con i macchinari standard di fabbrica e le attrezzature commerciali. Pertanto, quando le linee di trasmissione si avvicinano a perimetri urbani, zone industriali o impianti di produzione, è necessario che un trasformatore di potenza step-down intervenga per ridurre il potenziale elettrico. Questa conversione avviene in fasi successive, trasferendo la potenza dai livelli di trasmissione a lunga distanza fino ai livelli di distribuzione di sub-trasmissione primaria e infine a tensioni altamente gestibili per l'utente finale.

Meccanicamente, un trasformatore di potenza step-down funziona esattamente secondo gli stessi principi di mutua induzione della sua controparte step-up, ma utilizza una geometria dell'avvolgimento completamente invertita. In questo layout, la linea di ingresso ad alta tensione si collega all'avvolgimento primario, che consiste in un gran numero di spire di filo relativamente sottile e altamente isolato. L'avvolgimento secondario, che fornisce la potenza di uscita funzionale, contiene molte meno spire ma è avvolto utilizzando conduttori in rame di grosso spessore. Questa configurazione a filo spesso è obbligatoria perché, quando la tensione diminuisce attraverso il circuito magnetico, la corrente aumenta proporzionalmente, richiedendo un'area di sezione trasversale sostanziale per ridurre al minimo il riscaldamento resistivo.

La gestione dei gravi carichi termici generati dall'elevata moltiplicazione della corrente richiede progetti di raffreddamento eccezionali che proteggano l'integrità strutturale degli avvolgimenti in rame. Gli impianti industriali ad alta capacità spesso implementano sistemi come quelli avanzati Trasformatore di potenza ONAN , che utilizza la convezione naturale dell'olio abbinata alle correnti di circolazione dell'aria ambiente attraverso le alette del radiatore esterno per garantire prestazioni di raffreddamento continue e senza compromessi in caso di pesanti esigenze industriali.

Specifiche e componenti della configurazione step-down

3. In che modo i livelli di tensione e corrente differiscono tra trasformatori step-up e step-down?

La relazione differenziale tra i livelli di tensione e corrente all'interno di qualsiasi trasformatore di potenza è definita dalla legge di conservazione dell'energia, che impone che tensione e corrente rimangano strettamente inversamente proporzionali tra loro attraverso il circuito di trasformazione magnetica.

Per comprendere appieno il comportamento elettrico di un trasformatore di potenza ad alte prestazioni, gli ingegneri si affidano a precisi rapporti matematici derivati ​​da leggi di conservazione ideali. Supponendo perdite interne trascurabili, la potenza apparente in ingresso all'avvolgimento primario deve essere uguale alla potenza apparente in uscita dall'avvolgimento secondario. Questo equilibrio è rappresentato dalla formula in cui la tensione primaria moltiplicata per la corrente primaria è uguale alla tensione secondaria moltiplicata per la corrente secondaria. Di conseguenza, se uno specifico trasformatore di potenza è configurato per aumentare la tensione secondaria di un fattore dieci, la corrente secondaria disponibile deve diminuire esattamente dello stesso fattore dieci per preservare il bilancio energetico totale della rete elettrica.

In un trasformatore di potenza step-up, l'amplificazione della tensione provoca una forte contrazione dell'intensità di corrente all'interno delle bobine secondarie. Questa riduzione della corrente è l’esatto meccanismo che rende pratica la trasmissione a lunga distanza. Secondo la prima legge di Joule, le perdite di potenza della linea sono direttamente proporzionali al quadrato della corrente moltiplicato per la resistenza della linea. Aumentando la tensione e forzando la corrente a diminuire, le perdite di linea diminuiscono in modo esponenziale, consentendo alle aziende elettriche di utilizzare conduttori in alluminio o rame più piccoli ed economici attraverso migliaia di chilometri di torri di trasmissione ad alta tensione.

Al contrario, all'interno di un trasformatore di potenza step-down, l'avvolgimento secondario subisce una significativa riduzione della tensione unita ad una massiccia amplificazione della capacità di corrente operativa. Questa massiccia disponibilità di corrente è essenziale per alimentare macchinari pesanti ad alta capacità, forni elettrici ad arco, catene di montaggio automatizzate e centri commerciali multi-tenant. Poiché la corrente secondaria è così massiccia, la progettazione fisica dell’infrastruttura di distribuzione secondaria deve prevedere blocchi di terminazione a bassa impedenza altamente specializzati e disposizioni di avvolgimento in rame molto spesse per prevenire un catastrofico degrado termico durante i turni operativi di punta.

Confronto delle relazioni matematiche di tensione e corrente

4. Quali sono le differenze chiave nella progettazione, nell'applicazione e nello scopo dei trasformatori step-up e step-down?

Le differenze principali nella progettazione, nell'applicazione e nello scopo riguardano la posizione del trasformatore di potenza rispetto alla fonte di generazione e il modo in cui l'isolamento interno, la geometria del nucleo e i sistemi di raffreddamento sono progettati per resistere a parametri elettrici specifici.

Lo scopo operativo detta ogni aspetto della progettazione strutturale di questi componenti vitali della rete. Un trasformatore di potenza step-up è progettato specificamente per l'installazione in stazioni di generazione, parchi eolici e impianti solari su larga scala. La sua sfida architettonica principale è gestire un'elevata corrente di ingresso sul lato primario mantenendo al contempo un isolamento dielettrico assoluto sul lato secondario ad alta tensione. I materiali isolanti devono resistere a sollecitazioni di tensione prolungate e le boccole esterne devono essere eccezionalmente lunghe per evitare scariche elettriche indotte da fulmini o cortocircuiti fase-terra sui terminali ad alta tensione.

D'altro canto, un trasformatore di potenza step-down è progettato con particolare attenzione alla stabilità della tensione, alla tolleranza ai guasti e alla capacità di corrente localizzata. Queste unità sono impiegate nelle sottostazioni di trasmissione, nei centri di distribuzione urbani e nelle stazioni step-down industriali private. Poiché sono più vicini ai consumatori finali, sono spesso dotati di commutatori sotto carico avanzati che regolano automaticamente il rapporto di rotazione interno in tempo reale, compensando le fluttuazioni di tensione causate da carichi di fabbrica fluttuanti o picchi improvvisi nel consumo di rete. Inoltre, i sistemi di raffreddamento nelle unità step-down devono essere altamente affidabili per gestire i cicli termici persistenti associati alle mutevoli richieste di energia commerciale durante il giorno.

Da un punto di vista architettonico, entrambi i sistemi utilizzano sistemi di raffreddamento e fluidodinamica specializzati per preservare i componenti interni per decenni di servizio ininterrotto. Le sottostazioni ad alta tensione dipendono fortemente da piattaforme pesanti immerse nell'olio per mantenere un funzionamento affidabile. Che si tratti di aumentare la potenza di generazione o di ridurre le tensioni di distribuzione per macchinari pesanti, l'implementazione di un trasformatore di potenza resiliente e isolato dal fluido garantisce una completa longevità operativa, perdite minime del nucleo ed eccellenti capacità di sopravvivenza ai cortocircuiti negli ambienti di rete industriale più impegnativi in ​​tutto il mondo.

Confronto completo di progettazione, applicazione e scopo
