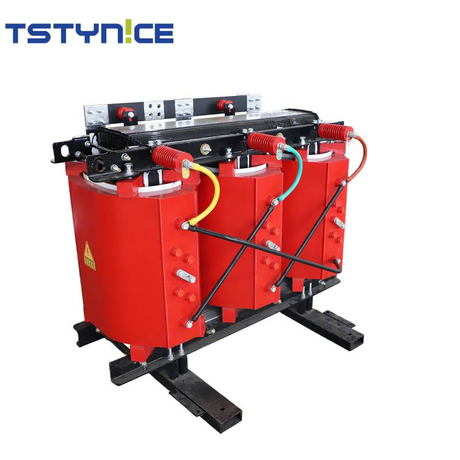

Quelle est la différence entre les transformateurs élévateurs et abaisseurs ?

Vues : 0     Auteur : Éditeur du site Heure de publication : 2026-06-28 Origine : Site

Renseigner

bouton de partage WeChat
bouton de partage Facebook
bouton de partage de ligne
bouton de partage WhatsApp
partager ce bouton de partage
Quelle est la différence entre les transformateurs élévateurs et abaisseurs ?

En un coup d'œil

Section

Résumé

Qu'est-ce qu'un transformateur élévateur et comment ça marche ?

Explique comment un transformateur de puissance élève les niveaux de tension tout en réduisant le courant pour garantir une transmission d'énergie électrique longue distance à haut rendement.

Qu'est-ce qu'un transformateur abaisseur et comment fonctionne-t-il ?

Explique comment un transformateur de puissance réduit les tensions dangereuses des lignes de transmission à des tensions de consommation hautement sûres et fonctionnelles.

Quelle est la différence entre les niveaux de tension et de courant entre les transformateurs élévateurs et abaisseurs ?

Fournit une analyse mathématique approfondie des relations inverses régissant les transformations de tension entre les enroulements de cuivre primaires et secondaires.

Quelles sont les principales différences en termes de conception, d’application et d’objectif ?

Compare systématiquement l'isolation mécanique, les dispositions de dissipation thermique, les conceptions de sous-stations de distribution et les configurations de déploiement du réseau.

La différence fondamentale entre un transformateur élévateur et un transformateur abaisseur réside dans leur rapport de transformation de tension : une configuration élévateur augmente la tension des enroulements primaires aux enroulements secondaires tout en réduisant le courant, tandis qu'une configuration abaisseur réduit la tension d'entrée élevée à un niveau de sortie plus bas et plus sûr tout en augmentant la capacité de courant pour les opérations commerciales et industrielles localisées.

1. Qu'est-ce qu'un transformateur élévateur et comment fonctionne-t-il ?

Une configuration élévateur d'un transformateur de puissance sert l'objectif principal d'augmenter la tension électrique d'une valeur d'entrée inférieure à une valeur de sortie nettement plus élevée grâce à des rapports d'enroulement électromagnétiques optimisés.

Dans les réseaux publics de grande capacité, un transformateur de puissance élévateur joue un rôle central en reliant les centrales de production à l'infrastructure de transport. Lorsque l'énergie électrique est produite dans des centrales électriques modernes, la tension de sortie se situe généralement dans une plage modérée, souvent comprise entre 11 kilovolts et 25 kilovolts. Tenter de transmettre de l'électricité sur des centaines de kilomètres à ces tensions de production entraînerait des pertes d'énergie massives dues à la résistance de la ligne, dissipant une partie substantielle de l'énergie générée sous forme de chaleur ambiante gaspillée. Pour contourner cette limitation thermodynamique, un transformateur de puissance élévateur est déployé immédiatement au niveau de la sous-station de production pour augmenter la tension à des niveaux de très haute tension ou d'ultra haute tension, permettant une distribution efficace à travers le pays.

Le cadre opérationnel de ce système est strictement régi par la loi de Faraday sur l'induction électromagnétique. Dans le cadre structurel d'un transformateur de puissance élévateur, le courant alternatif entrant dans l'enroulement primaire crée un flux magnétique en constante évolution au sein d'un noyau en acier laminé hautement perméable. Ce flux se propage dans tout le circuit magnétique commun et traverse l'enroulement secondaire. Étant donné que l’enroulement secondaire contient un nombre bien plus grand de spires de conducteurs physiques en cuivre que l’enroulement primaire, une force électromotrice plus importante est induite aux bornes de sortie. Cette configuration architecturale garantit que la tension augmente directement proportionnellement au rapport de spires spécifique des bobines.

Pour supporter les immenses contraintes électriques et les gradients thermiques extrêmes générés lors de l'élévation de tension, les opérateurs industriels sélectionnent des configurations robustes conçues pour un équilibre thermique soutenu. Faire appel à un spécialiste Le transformateur de puissance immergé dans l'huile 20kv-22kv garantit que la rigidité diélectrique élevée de l'huile isolante entoure les enroulements robustes, éliminant efficacement les risques d'arc interne et accélérant la dissipation thermique loin de l'ensemble de noyau magnétique dense pendant les heures de pointe de transmission du réseau.

Spécifications et composants de configuration avancée

Composante technique

Spécification de conception

Objectif opérationnel

Structure de la bobine primaire

Moins de tours en utilisant du cuivre épais

Gère en toute sécurité une tension inférieure et un courant d’entrée élevé

Structure de bobine secondaire

Nombre de tours élevé avec fil isolé de faible épaisseur

Établit la sortie haute tension nécessaire aux réseaux longue distance

Matériau du noyau magnétique

Stratifications d'acier au silicium à grains orientés laminées à froid

Minimise les pertes par hystérésis et maximise la conversion de densité de flux

Calcul du rapport de rotation

Ns supérieur à Np (Rapport K supérieur à 1)

Garantit une mise à l'échelle de tension linéaire proportionnelle aux boucles d'enroulement

Cadre d'isolation

Couches de carton cellulosique immergé dans l'huile de classe A

Empêche les pannes électriques internes localisées sous des contraintes de haute tension

Principe de fonctionnement et optimisation magnétique : L'efficacité d'un transformateur de puissance haute tension repose entièrement sur la réduction de la perte du noyau et de la résistance du cuivre. Le champ magnétique alternatif doit traverser une structure stratifiée étroitement serrée pour supprimer les vibrations acoustiques physiques et éliminer les champs magnétiques parasites qui dégradent les performances globales de la grille.

2. Qu'est-ce qu'un transformateur abaisseur et comment fonctionne-t-il ?

Un transformateur de puissance abaisseur réduit l'énergie électrique haute tension dérivée des réseaux de transmission à des niveaux de tension normalisés inférieurs adaptés aux applications commerciales, industrielles et de distribution en aval.

Alors que les hautes tensions sont obligatoires pour transporter efficacement l’énergie sur de longues étendues géographiques, les lignes à très haute tension sont beaucoup trop dangereuses et physiquement incompatibles avec les machines d’usine et les équipements commerciaux standard. Par conséquent, à mesure que les lignes de transport s'approchent des périmètres urbains, des zones industrielles ou des installations de fabrication, un transformateur de puissance abaisseur doit intervenir pour réduire le potentiel électrique. Cette conversion se produit par étapes successives, faisant passer la puissance des niveaux de transmission longue distance aux niveaux de distribution de sous-transmission primaire, et finalement à des tensions d'utilisateur final hautement gérables.

Mécaniquement, un transformateur de puissance abaisseur fonctionne exactement selon les mêmes principes d'induction mutuelle que son homologue élévateur, mais utilise une géométrie d'enroulement complètement inversée. Dans cette configuration, la ligne d'entrée haute tension se connecte à l'enroulement primaire, qui est constitué d'un grand nombre de spires de fil relativement fin et hautement isolé. L'enroulement secondaire, qui fournit la puissance de sortie fonctionnelle, contient beaucoup moins de spires mais est enroulé à l'aide de conducteurs en cuivre de gros calibre. Cette configuration de fil épais est obligatoire car, à mesure que la tension chute aux bornes du circuit magnétique, le courant augmente proportionnellement, nécessitant une section transversale importante pour minimiser le chauffage résistif.

La gestion des charges thermiques sévères générées par une multiplication de courant élevée nécessite des conceptions de refroidissement exceptionnelles qui protègent l'intégrité structurelle des enroulements en cuivre. Les installations industrielles de grande capacité mettent fréquemment en œuvre des systèmes tels qu'un système avancé ONAN Power Transformer , qui utilise la convection naturelle de l'huile couplée aux courants de circulation de l'air ambiant à travers les ailettes externes du radiateur pour garantir des performances de refroidissement continues et sans compromis sous de fortes exigences industrielles.

Spécifications et composants de configuration abaisseur

Composante technique

Spécification de conception

Objectif opérationnel

Structure de la bobine primaire

Nombre de tours élevé avec un indice d'isolation élevé

Accepte des tensions de réseau entrantes élevées sans défaillance diélectrique

Structure de bobine secondaire

Moins de tours grâce à des barres omnibus en cuivre épais et robustes

Fournit un courant de sortie élevé aux équipements industriels à des tensions plus faibles

Radiateurs de refroidissement

Réseaux de panneaux de refroidissement externes en acier ondulé

Accélère le transfert de chaleur des fluides isolants internes vers l’atmosphère

Calcul du rapport de rotation

Np supérieur à Ns (Rapport K inférieur à 1)

Permet d'obtenir une réduction très précise des potentiels abaisseurs électriques

Ensemble changeur de prise

Sélection de prises mécaniques en charge ou hors tension

Permet des ajustements mineurs à la tension de sortie pour compenser les chutes de ligne


3. Quelle est la différence entre les niveaux de tension et de courant entre les transformateurs élévateurs et abaisseurs ?

La relation différentielle entre les niveaux de tension et de courant dans tout transformateur de puissance est définie par la loi de conservation de l'énergie, dictant que la tension et le courant restent strictement inversement proportionnels l'un à l'autre à travers le circuit de transformation magnétique.

Pour comprendre pleinement le comportement électrique d'un transformateur de puissance haute performance, les ingénieurs s'appuient sur des ratios mathématiques précis dérivés de lois de conservation idéales. En supposant des pertes internes négligeables, la puissance apparente entrant dans l’enroulement primaire doit être égale à la puissance apparente sortant de l’enroulement secondaire. Cet équilibre est représenté par la formule où la tension primaire multipliée par le courant primaire est égale à la tension secondaire multipliée par le courant secondaire. Par conséquent, si un transformateur de puissance spécifique est configuré pour augmenter la tension secondaire d'un facteur dix, le courant secondaire disponible doit diminuer exactement du même facteur dix pour préserver le bilan énergétique total du réseau électrique.

Dans un transformateur de puissance élévateur, l'amplification de tension provoque une forte contraction de l'amplitude du courant dans les bobines secondaires. Cette réduction du courant est le mécanisme exact qui rend la transmission longue distance pratique. Selon la première loi de Joule, les pertes de puissance en ligne sont directement proportionnelles au carré du courant multiplié par la résistance de ligne. En augmentant la tension et en forçant le courant à baisser, les pertes de ligne diminuent de façon exponentielle, permettant aux services publics d'utiliser des conducteurs en aluminium ou en cuivre plus petits et plus rentables sur des milliers de kilomètres de pylônes de transmission haute tension.

À l'inverse, à l'intérieur d'un transformateur de puissance abaisseur, l'enroulement secondaire subit une réduction significative de la tension associée à une amplification massive de la capacité de courant de fonctionnement. Cette disponibilité massive de courant est essentielle pour alimenter des machines lourdes de grande capacité, des fours à arc électrique, des chaînes d’assemblage automatisées et des centres commerciaux multi-locataires. Le courant secondaire étant si massif, la conception physique de l'infrastructure de distribution secondaire doit comporter des blocs de terminaison hautement spécialisés à faible impédance et des arrangements d'enroulements en cuivre très épais pour éviter une dégradation thermique catastrophique pendant les périodes de pointe d'exploitation.

Comparaison des relations mathématiques entre tension et courant

Métrique opérationnelle

Comportement du transformateur de puissance élévateur

Comportement du transformateur de puissance abaisseur

Transformation de tension

Le potentiel d’entrée est considérablement augmenté

Le potentiel d’entrée est considérablement réduit

Transformation actuelle

Le courant de sortie est réduit proportionnellement

Le courant de sortie est augmenté proportionnellement

Rapport de tours (Ns / Np)

La valeur est strictement supérieure à 1,0

La valeur est strictement inférieure à 1,0

Densité de courant de l'enroulement primaire

Une densité de courant élevée nécessite des conducteurs de gros calibre

La faible densité de courant nécessite des fils de plus petit diamètre

Densité de courant de l'enroulement secondaire

La faible densité de courant permet des conducteurs de faible épaisseur

Une densité de courant extrême exige des profils en cuivre massifs

4. Quelles sont les principales différences dans la conception, l'application et l'objectif des transformateurs élévateurs et abaisseurs ?

Les principales différences en termes de conception, d'application et d'objectif se concentrent sur l'emplacement du transformateur de puissance par rapport à la source de production et sur la manière dont son isolation interne, sa géométrie de noyau et ses systèmes de refroidissement sont conçus pour résister à des paramètres électriques spécifiques.

L’objectif opérationnel dicte toutes les facettes de la conception structurelle de ces composants vitaux du réseau. Un transformateur de puissance élévateur est spécialement conçu pour être installé dans des centrales de production, des parcs éoliens et des installations solaires à grande échelle. Son principal défi architectural consiste à gérer un courant d'entrée élevé du côté primaire tout en maintenant une isolation diélectrique absolue du côté secondaire haute tension. Les matériaux d'isolation doivent résister à des contraintes de tension prolongées et les traversées extérieures doivent être exceptionnellement longues pour éviter les contournements induits par la foudre ou les courts-circuits phase-terre au niveau des bornes haute tension.

D'un autre côté, un transformateur de puissance abaisseur est conçu en mettant l'accent principalement sur la stabilité de la tension, la tolérance aux pannes et la capacité de courant localisée. Ces unités sont déployées dans les sous-stations de transport, les centres de distribution urbains et les stations de réduction industrielles privées. Parce qu'ils sont plus proches des consommateurs finaux, ils sont souvent équipés de changeurs de prises en charge avancés qui ajustent automatiquement le rapport de rotation interne en temps réel, compensant ainsi les fluctuations de tension causées par les charges d'usine fluctuantes ou les pics soudains de consommation du réseau. De plus, les systèmes de refroidissement des unités abaisseurs doivent être extrêmement fiables pour gérer les cycles thermiques persistants associés à l'évolution de la demande énergétique commerciale tout au long de la journée.

D'un point de vue architectural, les deux systèmes utilisent un refroidissement spécialisé et une dynamique des fluides pour préserver leurs composants internes pendant des décennies de service ininterrompu. Les sous-stations à haute tension dépendent fortement de plates-formes robustes immergées dans le pétrole pour maintenir un fonctionnement fiable. Qu'il s'agisse d'augmenter la production ou de réduire les tensions de distribution pour les machines lourdes, le déploiement d'un transformateur de puissance résilient et isolé par fluide garantit une longévité opérationnelle complète, une perte de noyau minimale et d'excellentes capacités de survie aux courts-circuits dans les environnements de réseau industriel les plus difficiles au monde.

Comparaison complète de la conception, des applications et des objectifs

Paramètre de comparaison

Transformateur de puissance élévateur

Transformateur de puissance abaisseur

Site de candidature principal

Installations de production d’énergie électrique et pôles d’énergie verte

Sous-stations de transmission, centres commerciaux et installations industrielles

Objectif d'ingénierie de base

Protection d'isolation haute tension et atténuation des surtensions

Dissipation thermique à courant élevé et régulation de tension

Profil de tension de sortie

Très haute tension (110 kV jusqu'à 500 kV et plus)

Tension de distribution faible à moyenne (480 V, 4 160 V, jusqu'à 11 kV)

Configuration du bornier

Traversées secondaires haute tension segmentées extrêmement grandes

Grandes bagues primaires avec bagues secondaires compactes et robustes

Options de régulation de tension

Comprend généralement des changeurs de prises hors circuit standard

Intègre fréquemment des changeurs de prises automatiques en charge (OLTC)

Rôle d'intégration au réseau

Permet un transfert d’énergie efficace et longue distance

Garantit une livraison localisée sûre et la compatibilité des équipements

Conseil de maintenance industrielle : des tests périodiques de la tension de claquage diélectrique dans les unités isolées à l'huile sont primordiaux. Une analyse des gaz dissous (DGA) doit être effectuée chaque année pour détecter les points chauds thermiques ou les décharges partielles au sein de la structure centrale avant qu'une défaillance structurelle ne se produise.
