Transformatorët e tipit të thatë kundër transformatorëve të mbushur me lëng: një krahasim gjithëpërfshirës

Dallimi parësor inxhinierik midis transformatorëve të tipit të thatë dhe transformatorëve të mbushur me lëng qëndron në izolimin e tyre dielektrik dhe mjetin ftohës: transformatorët e tipit të thatë përdorin sisteme llaku të ngurtë të ambientit, rrëshirë të derdhur ose llak të ngopura me presion vakum (VPI), duke i bërë ata jashtëzakonisht të sigurt nga zjarri, jo ndotës dhe të përshtatshëm për instalime të brendshme ose të papërshtatshme me vaj, ku përdoren instalime të brendshme ose të ndjeshme ndaj mjedisit. ose lëngje estere sintetike për shpërndarje të lartë termike dhe forcë dielektrike, duke i bërë ato ideale për nënstacionet e jashtme me tension të lartë, ngarkesa të rënda industriale dhe shpërndarje me kosto efektive të energjisë.

Në një vështrim: Tabela përmbledhëse ekzekutive

Dallimi themelor: Izolimi dhe mjeti ftohës

Dallimi themelor inxhinierik midis transformatorëve të tipit të thatë dhe njësive të mbushura me lëng qëndron tërësisht në gjendjen kimike dhe sjelljen termodinamike të izolimit të tyre dielektrik dhe mediave ftohëse, ku transformatorët e tipit të thatë mbështeten në qarkullimin atmosferik të ajrit të kombinuar me kapsulimin me rrëshirë të ngurtë ose llak, ndërsa transformatorët e mbushur me lëng shfrytëzojnë energjinë e vazhdueshme të nxjerrjes së erës dhe rrjedhës së erës në qarkullimin dielektrik. kuvendet.

Nga pikëpamja e izolimit elektrik, forca dielektrike përcakton fushën elektrike maksimale që mund të përballojë një material përpara se të ndodhë prishja elektrike. Lëngjet dielektrike të lëngshme, të tilla si vaji mineral i rafinuar ose komponimet esterike sintetike, posedojnë tensione të ndarjes dielektrike dukshëm më të larta (zakonisht që tejkalojnë 40 kV deri në 60 kV në një hendek standard) krahasuar me ajrin e ambientit. Kjo performancë superiore dielektrike u mundëson njësive të mbushura me lëng të mbajnë hapësira të ngushta fizike midis mbështjelljes primare, mbështjelljes dytësore dhe çelikut me bërthamë të tokëzuar, duke rezultuar në një gjeometri shumë kompakte të bërthamës dhe spirales për aplikime me tension ultra të lartë (110 kV, 220 kV dhe më lart). Anasjelltas, transformatorët e tipit të thatë varen nga materialet dielektrike të ngurta - të tilla si rrëshira epoksi e përforcuar me tekstil me fije qelqi ose letra Nomex me temperaturë të lartë - të plotësuar nga boshllëqet e ajrit, që kërkojnë hapësirë ​​më të gjerë fizike për të arritur vlerësime ekuivalente të rezistencës ndaj impulsit (BIL).

Termodinamikisht, shpërndarja e nxehtësisë në transformatorë rregullohet nga konveksioni, përçueshmëria dhe rrezatimi. Transformatorët e mbushur me lëng përfitojnë nga dinamika natyrale e lëngut termozifon ose qarkullimi i detyruar i lëngut (modalitetet e ftohjes ONAN, ONAF, OFAF). Nxehtësia e gjeneruar brenda mbështjelljeve të bakrit ose aluminit përçohet drejtpërdrejt në lëngun përreth, i cili qarkullon lart nëpër brigjet e radiatorit ku nxehtësia shpërndahet në ajrin e ambientit. Në të kundërt, transformatorët e tipit të thatë përdorin konvekcionin natyror të ajrit (AN) ose ventilatorë të ajrit të detyruar (AF) të drejtuar përmes kanaleve të brendshme ftohëse të hedhura në strukturat mbështjellëse. Për shkak se ajri ka një kapacitet termik vëllimor dhe përçueshmëri termike shumë më të ulët se vaji i transformatorit, transformatorët e tipit të thatë funksionojnë me rritje më të larta të temperaturës së brendshme, duke kërkuar sisteme të specializuara izolimi me mbështjellje me temperaturë të lartë të vlerësuar për kufijtë e funksionimit të klasës F (rritje e temperaturës 105°C) ose klasit H (rritje e temperaturës 150°C, e disponueshme për kërkesa të veçanta).

Për më tepër, densiteti i fluksit magnetik dhe dizajni i bërthamës janë optimizuar ndryshe në këto dy topologji. Për shkak se ftohja e lëngshme ruan temperaturat më të ulëta të pikut të funksionimit nëpër celikun e bërthamës, petëzimi i çelikut silikoni në njësitë e mbushura me lëng përjeton histerezë më të ulët dhe humbje të rrymës vorbull për kilogram. Transformatorët e tipit të thatë duhet të balancojnë kufijtë e ngopjes magnetike kundrejt gjendjeve të ngritura të ekuilibrit termik. Kur specifikojnë sistemet e shpërndarjes së energjisë, inxhinierët duhet të vlerësojnë se si vlerësimet e klasës së izolimit, faktorët e zvogëlimit të ambientit dhe gjeometritë e kanalit të ftohjes ndikojnë në besueshmërinë operacionale afatgjatë në mjediset e rrjeteve kërkuese tregtare dhe industriale.

Tabela e Krahasimit Strukturor Bërthamë

Vështrime të parimit të punës: Stabiliteti operacional i izolimit të ngurtë dielektrik varet shumë nga minimizimi i shkarkimit të pjesshëm (PD) brenda zbrazëtirave mikroskopike brenda rrëshirës epokside. Gjatë procesit të derdhjes me vakum, rrëshira epoksi e lëngshme injektohet nën presion të lartë vakumi për të eliminuar plotësisht flluskat e ajrit, duke siguruar që nivelet e shkarkimit të pjesshëm të mbeten brenda standardeve strikte teknike (zakonisht nën 10 picocoulombs) me 1,2 herë tensionin nominal të vlerësuar.

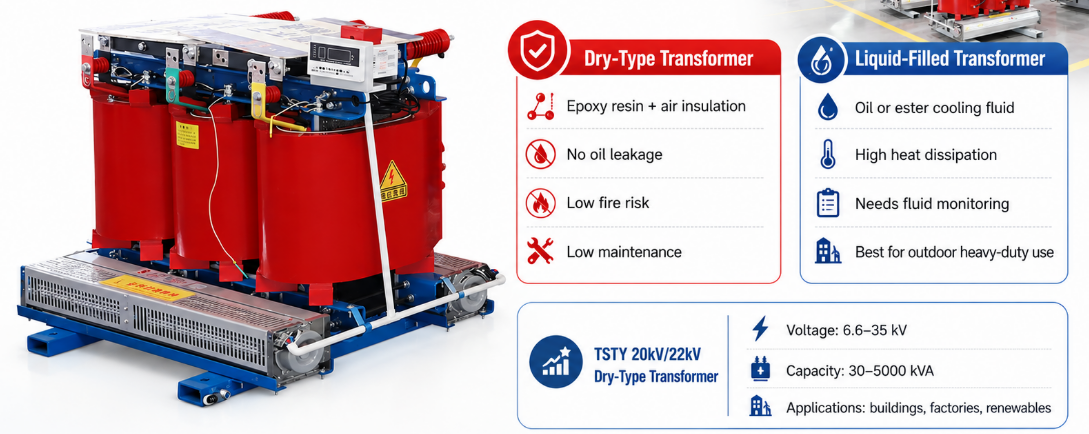

Transformatorë të tipit të thatë

Transformatorët e tipit të thatë janë pajisje elektromagnetike statike që përdorin sisteme të izolimit të ngurtë dhe konvekcionin e ajrit të ambientit për të transferuar energji elektrike alternative midis qarqeve pa përdorimin e lëndëve djegëse dielektrike të lëngshme, duke i bërë ata zgjedhjen kryesore për aplikime të shpërndarjes së energjisë në ambiente të brendshme, me densitet të lartë dhe të kontrolluara nga mjedisi.

Brenda kategorisë së transformatorëve të tipit të thatë ekzistojnë dy teknologji dominuese të projektimit: njësitë e ngopura me presion vakum (VPI) dhe transformatorët e tipit të thatë me rrëshirë të derdhur (CRT). Transformatorët VPI përdorin llak poliestër ose silikoni me temperaturë të lartë të aplikuar nën cikle alternative të vakumit dhe presionit për të depërtuar shiritin me shumë shtresa dhe izolimin Nomex që rrethon mbështjelljet. Pas impregnimit, montimi i bërthamës dhe mbështjelljes pastrohet termikisht në një furrë, duke formuar një matricë të fortë, rezistente ndaj lagështirës dhe toleruese ndaj stresit mekanik. Njësitë CRT, nga ana tjetër, përmbajnë mbështjellje të tensionit të lartë të kapsuluara plotësisht në rrëshirë epokside të përzier me mbushës pluhur silicë brenda kallëpeve të derdhjes me vakum. Ky mbështjellës i ngurtë i derdhur siguron mbrojtje absolute kundër ndotësve agresivë atmosferikë, avujve kimikë, lagështisë së lartë dhe grimcave të ajrit, duke eliminuar në mënyrë efektive rreziqet e thithjes së lagështirës gjatë periudhave të pa energji.

Konsideratat e projektimit mekanik për transformatorët e tipit të thatë rrotullohen rreth klasave të mbrojtjes së mbylljes (duke filluar nga njësitë standarde me kornizë të hapur IP00 për instalim brenda kabineteve të pastra të komutuesve, deri në mbylljet mbrojtëse të ventiluara IP23 ose IP31 për dyshemetë e përgjithshme të impianteve të brendshme). Në mjedise industriale shumë të specializuara, vendosen mbyllje jo të ajrosura IP54 të pajisura me shkëmbyes nxehtësie ajër-ujë ose ajër-ajër. Përçuesit mbështjellës zakonisht ndërtohen nga bakri elektrolitik i cilësisë së lartë ose fletë metalike prej alumini të klasës elektrike. Grupet vektoriale të ofruara zakonisht përfshijnë Dyn11, Yyn0, Ynd11, Ynyn0 dhe Yd11 për të përmbushur kërkesat e ndryshme të tokëzimit dhe zhvendosjes së fazës së sistemit.

Nga pikëpamja operacionale, instalimet moderne industriale shpesh integrojnë njësi të specializuara të shpërndarjes në rënie për të ushqyer qendrat e kontrollit të motorëve me tension të ulët, rrjetet komerciale HVAC dhe infrastrukturat e ndjeshme të serverëve IT direkt në qendrën e ngarkesës. Eliminimi i lidhjeve të gjata të kabllove me tension të ulët redukton ndjeshëm humbjet e linjës së bakrit prej $I^2R$ , përmirëson rregullimin e tensionit dhe rrit efikasitetin e përgjithshëm sistemik elektrik brenda objekteve tregtare dhe industriale.

Specifikimet teknike të tipit të thatë

Këshillim për mirëmbajtjen: Ndërsa njësitë e tipit të thatë kërkojnë shumë më pak mirëmbajtje sesa njësitë e lëngëta, inspektimi vjetor duhet të përfshijë kontrollet e rezistencës së mbështjelljes së mikroohmmetrit, testimin e rezistencës së izolimit të megohmmetrit (IR) në 2,5 kV DC dhe kontrollin e rreptë të kontrolluesve të termistorit të ventilatorit me ajër të detyruar (sensorët PT100 të mbështjelljes me tension të ulët).

Transformatorët e mbushur me lëngje

Transformatorët e mbushur me lëng janë njësi të fuqisë elektromagnetike me funksion të rëndë që zhytin asambletë e bërthamës dhe dredha-dredha në një rezervuar të mbyllur ose të pajisur me konservator të mbushur me lëng dielektrik, duke shfrytëzuar dinamikën e lëngjeve për të siguruar kapacitet të lartë ftohës termik dhe forcë dielektrike superiore në rrjetet e energjisë me tension të mesëm dhe të lartë.

Anatomia strukturore e një transformatori të mbushur me lëng përqendrohet në një rezervuar çeliku të mbyllur hermetikisht të pajisur me radiatorë ftohës të jashtëm, petëzime me bërthamë magnetike të bëra nga çeliku i silikonit me përshkueshmëri të lartë (CRGO) dhe mbështjellje bakri ose alumini të izoluar me letër celuloze. Lëngu dielektrik shërben për një qëllim të dyfishtë: ai vepron si një pengesë kryesore izoluese elektrike midis prizave të tensionit të lartë dhe rezervuarit të çelikut të tokëzuar, dhe shërben si një lëng dinamik transferues termik. Ndërsa nxehtësia gjenerohet gjatë funksionimit elektrik, rrymat e konvekcionit e çojnë lëngun e ngrohtë lart, drejt majës së rezervuarit, ku ai hyn në muret e krahëve të valëzuar ose në brigjet e jashtme të radiatorit. Ventilatorët e ftohjes ose pompat e lëngshme të detyruara mund të përfshihen në mënyrë termostatike për të rritur kapacitetin e shpërndarjes së nxehtësisë gjatë kushteve të ngarkesës maksimale.

Modelet e mbushura me lëng në përgjithësi ndahen në dy konfigurime primare mekanike: njësi rezervuarësh fleksibël të valëzuar të mbyllura hermetikisht dhe njësi rezervuari konservator të pajisura me fshikëza gome me qeliza ajri. Transformatorët e mbyllur hermetikisht eliminojnë kontaktin midis lëngut dielektrik të brendshëm dhe oksigjenit/lagështisë atmosferike të ambientit, duke parandaluar plotësisht oksidimin e lëngjeve, formimin e llumit dhe degradimin dielektrik të shkaktuar nga lagështia. Modelet e konservatorëve, të specifikuara në mënyrë tipike për nënstacionet e mëdha të shërbimeve dhe zona të rënda industriale, akomodojnë zgjerimin dhe tkurrjen e lëngut nëpërmjet një rezervuari sipëror, ndërsa përdorin thithës të xhelit silicë tharëse ose membrana gome të mbyllura për të parandaluar ndotjen atmosferike.

Performanca termike, efikasiteti dhe zhurma

Dinamika termike përcakton kufijtë e kufirit për ngarkimin e transformatorit, funksionimin e ambientit dhe tolerancat e mbingarkesës. Transformatorët e tipit të thatë funksionojnë në pika më të larta të ekuilibrit termik. Njësitë standarde të tipit të thatë përdorin sisteme izolimi të klasit F, të projektuara për një rritje maksimale të temperaturës prej 105°C mbi një bazë mjedisi prej 40°C. Për cikle të rënda pune, temperatura të ngritura të ambientit ose kërkesa të veçanta me porosi, specifikohen sistemet e izolimit të klasit H të dizajnuara për një rritje të temperaturës 150°C. Në të kundërt, transformatorët e mbushur me lëng funksionojnë nën kufizime të rrepta termike të lëngshme, të rregulluara zakonisht nga kufijtë termikë të klasës A (rritje e temperaturës së mbështjelljes 65°C dhe ngritje e vajit të sipërm prej 60°C mbi ambientin).

Profilet e efikasitetit midis arkitekturave të tipit të thatë dhe të mbushur me lëng shfaqin karakteristika të dallueshme për faktorë të ndryshëm të ngarkesës. Transformatorët e mbushur me lëng në përgjithësi arrijnë humbje më të ulëta pa ngarkesë (bërthamë) dhe humbje të ngarkesës (bakër) në kushte të ngarkimit të lartë për shkak të gjeometrisë më të ngushtë të mbështjelljes dhe shpërndarjes termike të zgjeruar të lëngut. Rrjedhimisht, transformatorët e mbushur me lëng zakonisht ofrojnë efiçencë superiore të energjisë në aplikimet e vazhdueshme të shërbimeve me ngarkesë të plotë. Megjithatë, transformatorët modernë të tipit të thatë me rrëshirë të derdhur të krijuar me bërthama prej çeliku CRGO të cilësisë së lartë ose bërthama metalike amorfe ofrojnë profile jashtëzakonisht konkurruese të efikasitetit gjatë kushteve të ngarkimit të pjesshëm, tipike për ndërtesat tregtare dhe operacionet e lehta industriale.

Performanca e zhurmës akustike është një tjetër dallim kritik në mjediset urbane dhe të brendshme. Transformatorët e tipit të thatë gjenerojnë nivele të zërit akustik kryesisht nëpërmjet magnetostriksionit të bërthamës dhe rrjedhës së ajrit të ventilatorit ftohës. Për shkak se ajri është një mjet amortizimi akustik më pak i dendur se vaji dielektrik, njësitë e tipit të thatë shfaqin natyrshëm nivele bazë më të larta të presionit të zërit (dBA). Kur instaloni njësi të tipit të thatë pranë hapësirave të zëna të zyrave ose reparteve të spitalit, vendosen mbyllje për zbutjen e zërit, jastëkë bërthamash kundër dridhjeve dhe montime të ventilatorëve akustikë me shpejtësi të ulët për të ruajtur përputhjen e rreptë me rregulloret komunale për zhurmën e ambienteve të brendshme.

Konsideratat e instalimit dhe sitit

Kërkesat e inxhinierisë së kantierit për transformatorët e tipit të thatë kundrejt atyre të mbushur me lëng diktohen nga pajtueshmëria me sigurinë nga zjarri, kontrolli mjedisor dhe kufizimet fizike të punës civile.

Transformatorët e tipit të thatë ofrojnë fleksibilitet të pakrahasueshëm instalimi brenda strukturave tregtare, ndërtesave të larta, objekteve nëntokësore dhe dyshemeve të impianteve industriale. Për shkak se kapsulimi i rrëshirës epoksi të ngurtë është vetë-shuarës, rezistent ndaj flakës dhe plotësisht pa lëngje të djegshme, njësitë e tipit të thatë eliminojnë kërkesën për mure të dedikuara për pengesën e jashtme të zjarrit, kasaforta rezistente ndaj shpërthimit ose sisteme automatike të shuarjes së zjarrit nga përmbytjet. Për më tepër, njësitë e tipit të thatë nuk kërkojnë gropa për mbajtjen e naftës, pellgje kapëse ose ndarës vaj-ujë, duke reduktuar ndjeshëm shpenzimet e ndërtimit civil dhe kërkesat për gjurmë të brendshme.

Transformatorët e mbushur me lëng, ndonëse strukturisht kompakt për vlerësime ekuivalente me fuqi të lartë, kërkojnë mbrojtje të gjera inxhinierike civile. Udhëzimet e instalimit kërkojnë legena për mbajtjen e lëngjeve të aftë për të kapur 100% të vëllimit të lëngut të transformatorit plus lejimin e reshjeve në nënstacionet e jashtme. Kur vendosen në ambiente të mbyllura ose ngjitur me strukturat kryesore të ndërtesës, njësitë e mbushura me lëng duhet të izolohen brenda kasafortave të specializuara të vlerësuara nga zjarri, të pajisura me dyer automatike kundër zjarrit, mure kundër shpërthimit dhe sisteme të specializuara kullimi për të parandaluar ndotjen e ujërave nëntokësore dhe tokës në rast të një çarjeje katastrofike të rezervuarit ose derdhjes së lëngut.

Mirëmbajtja, besueshmëria dhe Profili i ciklit jetësor 30-vjeçar

Gjatë vlerësimit të kostove operacionale afatgjata, inxhinierët e impianteve industriale duhet të kenë parasysh si kërkesat rutinë të mirëmbajtjes ashtu edhe besueshmërinë e përgjithshme të pajisjeve. Duke shfrytëzuar mbi 30 vjet përvojë në industri, prodhuesit projektojnë transformatorë të tipit të thatë për të ofruar besueshmëri të jashtëzakonshme operacionale me ndërhyrje minimale të mirëmbajtjes gjatë një cikli jetësor të projektimit 30-vjeçar.

Për shkak se transformatorët e tipit të thatë eliminojnë tërësisht izolimin e lëngshëm, ata nuk kërkojnë marrjen e mostrave rutinë të lëngjeve, analizën e gazit të tretur (DGA), filtrimin e lëngjeve ose mirëmbajtjen e gropës së izolimit. Inspektimet rutinë për njësitë e tipit të thatë fokusohen kryesisht në kontrollet periodike vizuale, pastrimin e akumulimit të pluhurit nga kanalet e ventilimit të ajrit, kontrollin e çift rrotullues lidhjet e terminalit dhe verifikimin e funksionimit të kontrolluesit të temperaturës (siç janë qarqet e termistorit PT100). Gjatë një modeli të shpenzimeve të ciklit jetësor 30-vjeçar, kostoja totale e pronësisë (TCO) për transformatorët e tipit të thatë është dukshëm më e ulët në mjediset e brendshme për shkak të punës më të ulët të mirëmbajtjes rutinë, kohëzgjatjes minimale të ndërprerjes dhe rrezikut zero të riparimit të derdhjes së lëngjeve.

Në të kundërt, transformatorët e mbushur me lëng kërkojnë protokolle rigoroze të mirëmbajtjes parandaluese gjatë ciklit të tyre të shërbimit. Marrja e mostrave të rregullta të lëngjeve është e detyrueshme për të vlerësuar tensionin e prishjes dielektrike, përmbajtjen e lagështisë, numrin e neutralizimit dhe përqendrimet e gazit të tretur (DGA) për të zbuluar defektet fillestare termike ose elektrike. Pendat e radiatorit, vulat, guarnicionet dhe thithësit e konservatorit kërkojnë inspektim rutinë për të parandaluar rrjedhjet e vajit dhe ndotjen e mjedisit.

Konsideratat e sigurisë dhe mjedisit

Siguria dhe qëndrueshmëria mjedisore janë kritere qendrore në projektimin e sistemit modern të shpërndarjes së energjisë.

Transformatorët e tipit të thatë përfaqësojnë standardin më të lartë të sigurisë nga zjarri (vlerësimi i mbijetesës së zjarrit të klasës F1 sipas standardeve IEC). Ato prodhojnë emetime të papërfillshme tymi toksik gjatë ekspozimit të jashtëm ndaj zjarrit dhe paraqesin zero kërcënim për tokën ose burimet e ujërave nëntokësore. Në fund të jetëgjatësisë së tyre funksionale, rrëshira e derdhur dhe përbërësit metalikë mund të ndahen dhe riciklohen pastër, duke mbështetur qëllimet mjedisore të qëndrueshme të korporatës.

Transformatorët e mbushur me lëng që përdorin vaj mineral tradicional paraqesin rreziqe të natyrshme zjarri për shkak të natyrës së djegshme të lëngjeve hidrokarbure (pika e ndezjes zakonisht ~140°C deri në 150°C). Një defekt i rëndë i harkut brenda rezervuarit mund të avullojë vajin, duke shkaktuar presion të tepërt të rezervuarit, këputje katastrofike dhe zjarre të rënda në pishina. Për të zbutur rreziqet e zjarrit duke ruajtur përfitimet e ftohjes së lëngjeve, specifikimet moderne kërkojnë gjithnjë e më shumë lëngje estere sintetike ose estere natyrale. Lëngjet esterike kanë pika të larta zjarri (>300°C, klasifikimi i klasit K) dhe janë lehtësisht të biodegradueshëm, duke reduktuar ndjeshëm detyrimet e derdhjes mjedisore në pellgjet ujëmbledhëse dhe zona bujqësore të ndjeshme.

Zgjedhja e bazuar në aplikacion

Zgjedhja midis transformatorëve të tipit të thatë dhe të mbushur me lëng varet nga kufizimet e vendndodhjes, ndjeshmëria mjedisore, nivelet e tensionit dhe profilet operative:

• Transformatorët e tipit të thatë janë zgjidhja optimale për komplekset tregtare të brendshme, spitalet, qendrat e të dhënave, sistemet e tranzitit hekurudhor nëntokësor, platformat e erës në det të hapur, impiantet kimike dhe objektet industriale me densitet të lartë ku siguria nga zjarri, pastërtia e mjedisit dhe mirëmbajtja e ulët janë parësore.

• Transformatorët e mbushur me lëngje mbeten zgjedhja kryesore për nënstacionet e jashtme të shërbimeve, rrjetet e transmetimit të tensionit ekstra të lartë, impiantet e rënda industriale të procesit të vazhdueshëm, fermat diellore të energjisë së rinovueshme dhe rrjetet e shpërndarjes së energjisë me shumicë në natyrë, ku kërkohen kapacitete të larta termike, vlerësime supreme të rezistencës ndaj impulsit (BIL) dhe rezistencë ndaj motit.
