Силовой трансформатор — электрическое устройство большой мощности, предназначенное для повышения или понижения уровня напряжения в сетях электропередачи. Эти трансформаторы обычно устанавливаются на подстанциях и играют решающую роль в передаче электроэнергии на большие расстояния. Основная функция силового трансформатора — увеличивать напряжение для эффективной передачи и уменьшать его для целей дополнительной передачи или распределения. Работая при высоком напряжении, силовые трансформаторы минимизируют потери энергии и обеспечивают доставку электроэнергии в отдаленные места с минимальным ухудшением качества.
Силовые трансформаторы рассчитаны на работу в тяжелых условиях, их номинальная мощность обычно превышает 100 МВА (мегавольт-амперы). Они сконструированы так, чтобы выдерживать высокие электрические нагрузки и работать непрерывно в сложных условиях. Конструкция силового трансформатора включает в себя надежные системы изоляции, усовершенствованные механизмы охлаждения и прецизионную конфигурацию обмотки, что обеспечивает надежность и долговечность. Эти трансформаторы часто оснащаются устройствами РПН для динамического регулирования уровней напряжения, что делает их незаменимыми в современных электросетях.
Дизайн Силовой трансформатор подчеркивает эффективность и долговечность благодаря использованию таких материалов, как сердечники из высококачественной кремниевой стали и обмотки из меди или алюминия. Эти компоненты способствуют способности трансформатора обрабатывать большие потоки мощности, сохраняя при этом минимальные потери. Кроме того, силовые трансформаторы подвергаются строгим испытаниям и мерам контроля качества для обеспечения соответствия международным стандартам, таким как IEEE и IEC.
Подводя итог, можно сказать, что силовой трансформатор является краеугольным камнем системы электропередачи, обеспечивающим эффективную передачу электроэнергии на огромные расстояния. Его высокая мощность, усовершенствованная конструкция и решающая роль в электрических сетях отличают его от других типов трансформаторов, таких как распределительные трансформаторы.
Распределительный трансформатор — это трансформатор меньшего размера, используемый для понижения уровня напряжения для потребления конечным пользователем. Эти трансформаторы обычно встречаются в жилых, коммерческих и промышленных районах, где они преобразуют электроэнергию среднего напряжения из распределительных линий в мощность низкого напряжения, подходящую для приборов, машин и освещения. Основная функция распределительного трансформатора — обеспечить безопасную и эффективную доставку электроэнергии потребителям.
В отличие от силовых трансформаторов, распределительные трансформаторы имеют меньшую номинальную мощность, обычно от 10 до 2500 кВА. Они рассчитаны на частые изменения нагрузки и часто устанавливаются в местах, близких к конечным пользователям, например, на опорах, наземных площадках или внутри зданий. Компактный размер и универсальность распределительных трансформаторов делают их идеальными для децентрализованных систем электроснабжения.
При создании распределительного трансформатора приоритетами являются экономичность, простота установки и низкие эксплуатационные расходы. Эти трансформаторы часто имеют системы изоляции жидкостного или сухого типа, в зависимости от применения и условий окружающей среды. В распределительных трансформаторах с жидкостью для охлаждения и изоляции используется минеральное масло или биоразлагаемые жидкости, тогда как в трансформаторах сухого типа используется изоляция на основе воздуха или смолы, что делает их пригодными для использования внутри помещений или в пожароопасных средах.
Распределительные трансформаторы рассчитаны на высокий КПД при частичных нагрузках, поскольку они часто работают ниже своей максимальной мощности. Они также оснащены защитными устройствами, такими как предохранители и ограничители перенапряжения, для защиты от перегрузок и скачков напряжения. Широкое использование распределительных трансформаторов в городах и сельской местности подчеркивает их важность в обеспечении надежного доступа к электроэнергии для миллионов потребителей.
По сути, распределительный трансформатор служит последним звеном в цепи подачи электроэнергии, преобразуя электроэнергию в формы, пригодные для повседневного использования. Его меньший размер, меньшая мощность и близость к конечным потребителям отличают его от силовых трансформаторов, которые обеспечивают передачу большой мощности.
Хотя силовые и распределительные трансформаторы являются важными компонентами электрических систем, они существенно различаются по конструкции, применению и производительности. Ниже приводится подробное сравнение, подчеркивающее ключевые различия между этими двумя типами трансформаторов:
Силовой трансформатор: предназначен для приложений с высокой мощностью, обычно превышающей 100 МВА. Работает при сверхвысоком напряжении (СВН) или сверхвысоком напряжении (СВН), часто выше 230 кВ.
Распределительный трансформатор: более низкие номинальные мощности, обычно от 10 до 2500 кВА. Работает при среднем напряжении, обычно от 11 до 33 кВ, с понижением до низкого напряжения (например, 230 В или 400 В).
Силовой трансформатор: используется в сетях электропередачи и подстанциях для передачи большой мощности на большие расстояния. Устанавливается на крупных специализированных объектах с надежной инфраструктурой.
Распределительный трансформатор: устанавливается в распределительных сетях для подачи электроэнергии непосредственно потребителям. Обычно монтируется на опорах, площадках или вблизи жилых/коммерческих помещений.
Силовой трансформатор: создан для работы в тяжелых условиях благодаря усовершенствованным системам охлаждения (например, принудительному масляному и воздушному охлаждению), прочной изоляции и устройствам РПН (РПН). Больший физический размер и вес благодаря компонентам высокой емкости.
Распределительный трансформатор: Компактная и легкая конструкция, обеспечивающая простоту установки и обслуживания. Использует более простые методы охлаждения (например, естественную конвекцию) и может включать защитные устройства, такие как предохранители и ограничители перенапряжения.
Силовой трансформатор: оптимизирован для обеспечения высокой эффективности при полной нагрузке с минимальными потерями при непрерывной работе. Предназначен для работы с устойчивыми потоками высокой мощности.
Распределительный трансформатор: разработан для обеспечения эффективности при частичных нагрузках, поскольку они часто работают ниже максимальной мощности. Создан, чтобы выдерживать частые изменения нагрузки и кратковременные перегрузки.
Силовой трансформатор: более высокая первоначальная стоимость из-за сложной конструкции и материалов. Требуется специализированное обслуживание и мониторинг для обеспечения долгосрочной надежности.
Распределительный трансформатор: более низкая стоимость и простота обслуживания. Разработан для минимального обслуживания, многие модели имеют герметичную или необслуживаемую конструкцию.
Силовой трансформатор: используются передовые методы охлаждения, такие как принудительное масляное, водяное или воздушное охлаждение. Системы изоляции рассчитаны на высокие электрические нагрузки.

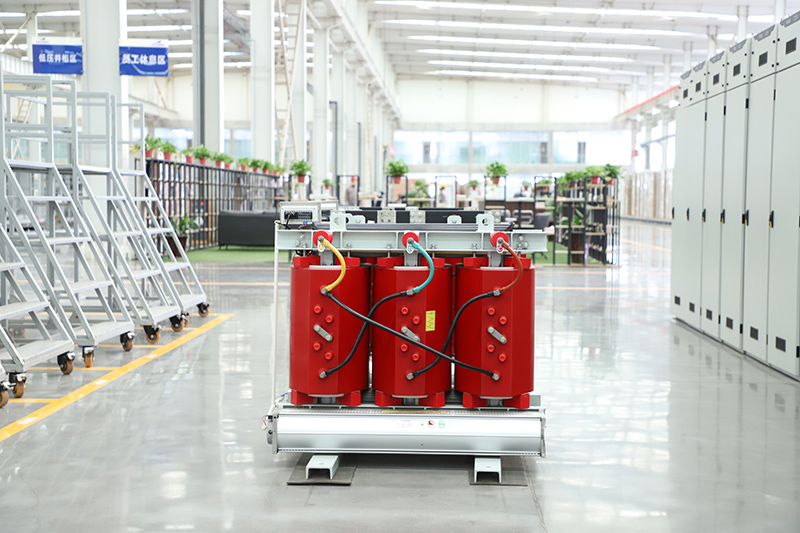

Распределительный трансформатор: использует естественные методы охлаждения с системами изоляции, адаптированными для более низких уровней напряжения. Распространены конструкции с погружением в жидкость или сухого типа.
Силовой трансформатор: более длительный срок службы (25-40 лет) благодаря прочной конструкции и высококачественным материалам. Критически важен для стабильности сети при наличии мер по резервированию.
Распределительный трансформатор: более короткий срок службы (15–25 лет) из-за меньшего размера и более высокой подверженности воздействию факторов окружающей среды. Легко заменяется в случае выхода из строя.
Силовой трансформатор: включает в себя технологии интеллектуальных сетей, мониторинг в реальном времени и системы прогнозного обслуживания. Сосредоточьтесь на повышении эффективности и сокращении выбросов углекислого газа.
Распределительный трансформатор: внедрение интеллектуальных счетчиков, интеграция Интернета вещей и энергоэффективные конструкции. Акцент на снижении потерь и повышении надежности в децентрализованных сетях.
| Характеристики | силового трансформатора. | Распределительный трансформатор. |
|---|---|---|
| Емкость | >100 МВА | 10 кВА – 2500 кВА |
| Уровни напряжения | СВН/СВН (>230 кВ) | Среднее напряжение (11-33 кВ) |
| Приложение | Сети электропередачи, подстанции | Распределительные сети, поставки конечному потребителю |
| Дизайн | Сверхмощное, улучшенное охлаждение, РПН | Компактные, простые охлаждающие и защитные устройства |
| Эффективность | Высокий при полной нагрузке | Высокий при частичной нагрузке |
| Расходы | Высокий | От низкого до умеренного |
| Обслуживание | Специализированный, частый мониторинг | Минимальный, часто не требующий обслуживания |
| Продолжительность жизни | 25-40 лет | 15-25 лет |
| Система охлаждения | Принудительное масляное, водяное или воздушное охлаждение | Естественная конвекция |
| Изоляция | Высококачественный, стрессоустойчивый | Жидкостного или сухого типа |
| Технологические тенденции | Интеллектуальные сети, мониторинг в реальном времени | Интеграция Интернета вещей, энергоэффективность |
В электротехнической промышленности наблюдается значительный прогресс в технологии трансформаторов, вызванный необходимостью повышения эффективности, устойчивости и надежности. Тенденции в области силовых трансформаторов включают интеграцию цифровых систем мониторинга, экологически чистых изоляционных жидкостей и модульных конструкций для упрощения транспортировки и установки. Совместимость с интеллектуальными сетями также является ключевым моментом, поскольку она обеспечивает анализ данных в реальном времени и профилактическое обслуживание для продления срока службы трансформатора.
В сфере распределительных трансформаторов упор делается на снижение потерь энергии и повышение адаптируемости к возобновляемым источникам энергии. Такие инновации, как аморфные металлические сердечники, твердотельные трансформаторы и устройства с поддержкой Интернета вещей, меняют способ распределения электроэнергии. Эти достижения согласуются с глобальными усилиями по декарбонизации энергосистем и улучшению доступа к энергии в недостаточно обслуживаемых регионах.
Растущее внедрение электромобилей (EV) и децентрализованных энергетических ресурсов (DER) также влияет на конструкцию трансформаторов. Силовые трансформаторы должны выдерживать более высокие нагрузки от зарядных станций для электромобилей, а распределительные трансформаторы должны обрабатывать двунаправленные потоки мощности от солнечных панелей на крыше и систем хранения аккумуляторов. Эти тенденции подчеркивают важность дифференциации типов трансформаторов и выбора правильного решения для конкретных применений.
Понимание различий между Силовые и распределительные трансформаторы необходимы для оптимизации электрической инфраструктуры и обеспечения надежной подачи электроэнергии. В то время как силовые трансформаторы отлично подходят для передачи электроэнергии высокой мощности, распределительные трансформаторы незаменимы для доставки электроэнергии конечным потребителям. Принимая во внимание такие факторы, как мощность, уровни напряжения, конструкция и технологические тенденции, заинтересованные стороны могут принимать обоснованные решения при выборе трансформаторов для своих нужд.
По мере развития энергетического ландшафта роль силовых и распределительных трансформаторов будет продолжать расширяться благодаря инновациям в области интеллектуальных сетей, возобновляемых источников энергии и электрификации. Оставаясь в курсе этих событий, коммунальные предприятия, промышленность и потребители могут использовать весь потенциал трансформаторных технологий для построения устойчивого и устойчивого энергетического будущего.
