Ein Leistungstransformator ist ein elektrisches Gerät mit hoher Kapazität, das dazu dient, die Spannung in Stromübertragungsnetzen zu erhöhen oder zu senken. Diese Transformatoren werden typischerweise in Umspannwerken eingesetzt und spielen eine entscheidende Rolle bei der Massenübertragung elektrischer Energie über große Entfernungen. Die Hauptfunktion eines Leistungstransformators besteht darin, die Spannung für eine effiziente Übertragung zu erhöhen und sie für Unterübertragungs- oder Verteilungszwecke zu reduzieren. Durch den Betrieb mit hohen Spannungen minimieren Leistungstransformatoren Energieverluste und stellen sicher, dass der Strom entfernte Orte mit minimaler Verschlechterung erreicht.
Leistungstransformatoren sind für hohe Beanspruchung ausgelegt und weisen typischerweise Nennleistungen von mehr als 100 MVA (Megavoltampere) auf. Sie sind so konstruiert, dass sie hohen elektrischen Belastungen standhalten und unter anspruchsvollen Bedingungen kontinuierlich funktionieren. Die Konstruktion eines Leistungstransformators umfasst robuste Isolationssysteme, fortschrittliche Kühlmechanismen und präzise Wicklungskonfigurationen, um Zuverlässigkeit und Langlebigkeit zu gewährleisten. Diese Transformatoren sind häufig mit Laststufenschaltern (OLTC) ausgestattet, um die Spannungsniveaus dynamisch zu regeln, was sie in modernen Stromnetzen unverzichtbar macht.
Der Entwurf eines Leistungstransformatoren legen Wert auf Effizienz und Langlebigkeit, mit Materialien wie hochwertigen Siliziumstahlkernen und Kupfer- oder Aluminiumwicklungen. Diese Komponenten tragen dazu bei, dass der Transformator große Leistungsflüsse bewältigen und gleichzeitig minimale Verluste aufrechterhalten kann. Darüber hinaus werden Leistungstransformatoren strengen Test- und Qualitätskontrollmaßnahmen unterzogen, um die Einhaltung internationaler Standards wie IEEE und IEC sicherzustellen.
Zusammenfassend lässt sich sagen, dass ein Leistungstransformator ein Eckpfeiler des elektrischen Übertragungssystems ist und die effiziente Übertragung von Elektrizität über große Entfernungen ermöglicht. Seine hohe Kapazität, sein fortschrittliches Design und seine entscheidende Rolle in Stromnetzen unterscheiden ihn von anderen Transformatortypen, wie z. B. Verteilungstransformatoren.
Ein Verteiltransformator ist ein kleinerer Transformator, der zum Herabsetzen der Spannung für den Endverbraucher verwendet wird. Diese Transformatoren sind häufig in Wohn-, Gewerbe- und Industriegebieten zu finden, wo sie Mittelspannungsstrom aus Verteilungsleitungen in Niederspannungsstrom umwandeln, der für Geräte, Maschinen und Beleuchtung geeignet ist. Die Hauptfunktion eines Verteilungstransformators besteht darin, sicherzustellen, dass Strom sicher und effizient an die Verbraucher geliefert wird.
Im Gegensatz zu Leistungstransformatoren haben Verteiltransformatoren eine geringere Nennleistung, die typischerweise zwischen 10 kVA und 2.500 kVA liegt. Sie sind für häufige Lastschwankungen konzipiert und werden häufig an Orten installiert, die näher am Endverbraucher liegen, beispielsweise an Strommasten, auf Bodenbefestigungen oder in Gebäuden. Die kompakte Größe und Vielseitigkeit von Verteiltransformatoren machen sie ideal für dezentrale Stromversorgungssysteme.

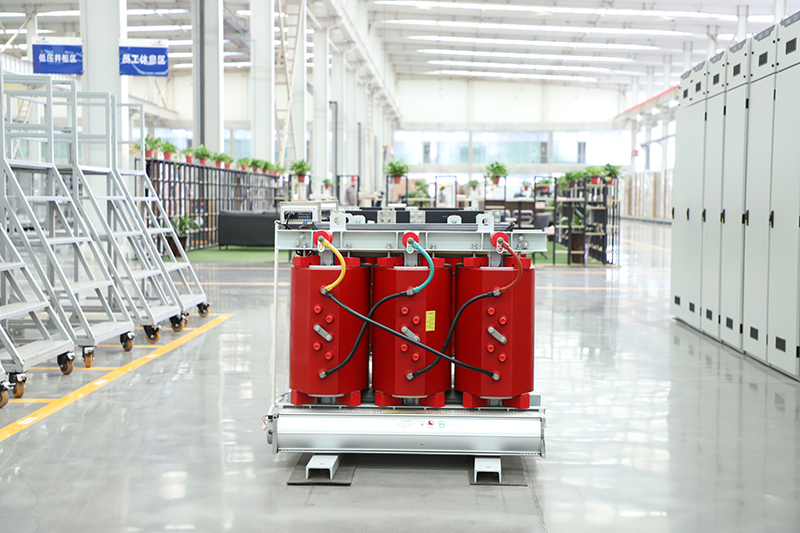

Bei der Konstruktion eines Verteiltransformators stehen Kosteneffizienz, einfache Installation und geringer Wartungsaufwand im Vordergrund. Abhängig von der Anwendung und den Umgebungsbedingungen verfügen diese Transformatoren häufig über flüssigkeitsgefüllte oder trockene Isolationssysteme. Flüssigkeitsgefüllte Verteilungstransformatoren verwenden Mineralöl oder biologisch abbaubare Flüssigkeiten zur Kühlung und Isolierung, während Trockentransformatoren auf einer Isolierung auf Luft- oder Harzbasis basieren, wodurch sie für Innenräume oder feuerempfindliche Umgebungen geeignet sind.
Verteiltransformatoren sind für einen hohen Wirkungsgrad im Teillastbereich ausgelegt, da sie oft unterhalb ihrer maximalen Kapazität arbeiten. Zum Schutz vor Überlastungen und Spannungsspitzen sind sie außerdem mit Schutzeinrichtungen wie Sicherungen und Überspannungsableitern ausgestattet. Der weit verbreitete Einsatz von Verteiltransformatoren in städtischen und ländlichen Gebieten unterstreicht ihre Bedeutung für die Gewährleistung eines zuverlässigen Stromzugangs für Millionen von Verbrauchern.
Im Wesentlichen dient ein Verteilungstransformator als letztes Glied in der Stromlieferkette und wandelt Strom in für alltägliche Anwendungen nutzbare Formen um. Seine geringere Größe, geringere Kapazität und die Nähe zum Endverbraucher unterscheiden ihn von Leistungstransformatoren, die für die Übertragung großer Strommengen zuständig sind.
Obwohl sowohl Leistungstransformatoren als auch Verteilungstransformatoren wesentliche Komponenten elektrischer Systeme sind, unterscheiden sie sich erheblich in Bezug auf Design, Anwendung und Leistung. Nachfolgend finden Sie einen detaillierten Vergleich, der die wichtigsten Unterschiede zwischen diesen beiden Transformatortypen hervorhebt:
Leistungstransformator: Entwickelt für Anwendungen mit hoher Kapazität, typischerweise über 100 MVA. Arbeitet auf Höchstspannungsniveau (EHV) oder Ultrahochspannungsniveau (UHV), häufig über 230 kV.
Verteilungstransformator: Niedrigere Leistungswerte, normalerweise zwischen 10 kVA und 2.500 kVA. Arbeitet auf Mittelspannungsebene, typischerweise zwischen 11 kV und 33 kV, mit Absenkung auf niedrige Spannungen (z. B. 230 V oder 400 V).
Leistungstransformator: Wird in Übertragungsnetzen und Umspannwerken für die Übertragung großer Strommengen über große Entfernungen verwendet. Installiert in großen, dedizierten Einrichtungen mit robuster Infrastruktur.
Verteilungstransformator: Wird in Verteilungsnetzen eingesetzt, um Verbraucher direkt mit Strom zu versorgen. Wird üblicherweise an Strommasten, Untergründen oder in der Nähe von Wohn-/Gewerbegebieten montiert.
Leistungstransformator: Gebaut für Hochleistungsbetrieb mit fortschrittlichen Kühlsystemen (z. B. Zwangsöl- und Luftkühlung), robuster Isolierung und Laststufenschaltern (OLTC). Größere Baugröße und höheres Gewicht aufgrund von Komponenten mit hoher Kapazität.
Verteilungstransformator: Kompaktes und leichtes Design für einfache Installation und Wartung. Verwendet einfachere Kühlmethoden (z. B. natürliche Konvektion) und kann Schutzvorrichtungen wie Sicherungen und Überspannungsableiter umfassen.
Leistungstransformator: Optimiert für hohen Wirkungsgrad bei Volllast, mit minimalen Verlusten im Dauerbetrieb. Entwickelt für gleichmäßige, leistungsstarke Ströme.
Verteilungstransformatoren: Entwickelt für Effizienz bei Teillasten, da sie oft unterhalb der maximalen Kapazität arbeiten. Gebaut, um häufigen Lastschwankungen und kurzfristigen Überlastungen standzuhalten.
Leistungstransformator: Höhere Anschaffungskosten aufgrund komplexer Konstruktion und Materialien. Erfordert spezielle Wartung und Überwachung, um eine langfristige Zuverlässigkeit sicherzustellen.
Verteilungstransformator: Geringere Kosten und einfachere Wartung. Konzipiert für minimalen Wartungsaufwand, wobei viele Modelle versiegelt oder wartungsfrei sind.
Leistungstransformator: Nutzt fortschrittliche Kühltechniken wie Zwangsöl-, Wasser- oder Luftkühlung. Isoliersysteme sind für hohe elektrische Beanspruchung ausgelegt.
Verteilungstransformator: Verlässt sich auf natürliche Kühlmethoden mit Isolationssystemen, die auf niedrigere Spannungsniveaus zugeschnitten sind. Üblich sind flüssigkeitsgefüllte oder trockene Ausführungen.
Leistungstransformator: Längere Lebensdauer (25–40 Jahre) durch robuste Konstruktion und hochwertige Materialien. Kritisch für die Netzstabilität, wenn Redundanzmaßnahmen vorhanden sind.
Verteilungstransformator: Kürzere Lebensdauer (15–25 Jahre) aufgrund der geringeren Größe und der höheren Belastung durch Umweltfaktoren. Im Fehlerfall leicht austauschbar.
Leistungstransformator: Enthält Smart-Grid-Technologien, Echtzeitüberwachung und vorausschauende Wartungssysteme. Konzentrieren Sie sich auf die Steigerung der Effizienz und die Reduzierung des CO2-Fußabdrucks.
Verteilungstransformator: Einführung intelligenter Zähler, IoT-Integration und energieeffiziente Designs. Der Schwerpunkt liegt auf der Reduzierung von Verlusten und der Verbesserung der Zuverlässigkeit in dezentralen Netzwerken.
| Merkmale von Leistungstransformatoren und Verteilungstransformatoren. | Leistungstransformatoren | und Verteilungstransformatoren |
|---|---|---|
| Kapazität | >100 MVA | 10 kVA – 2.500 kVA |
| Spannungspegel | EHV/UHV (>230 kV) | Mittelspannung (11-33 kV) |
| Anwendung | Übertragungsnetze, Umspannwerke | Vertriebsnetze, Endverbraucherversorgung |
| Design | Hochleistungsfähige, fortschrittliche Kühlung, OLTC | Kompakte, einfache Kühl- und Schutzgeräte |
| Effizienz | Hoch bei Volllast | Hoch bei Teillast |
| Kosten | Hoch | Niedrig bis mäßig |
| Wartung | Spezialisierte, häufige Überwachung | Minimal, oft wartungsfrei |
| Lebensdauer | 25-40 Jahre | 15-25 Jahre |
| Kühlsystem | Zwangskühlung mit Öl, Wasser oder Luft | Natürliche Konvektion |
| Isolierung | Hochwertig, belastbar | In Flüssigkeit getaucht oder trocken |
| Technologische Trends | Intelligente Netze, Echtzeitüberwachung | IoT-Integration, Energieeffizienz |
Die Elektroindustrie erlebt bedeutende Fortschritte in der Transformatorentechnologie, angetrieben durch den Bedarf an mehr Effizienz, Nachhaltigkeit und Zuverlässigkeit. Zu den Trends bei Leistungstransformatoren gehört die Integration digitaler Überwachungssysteme, umweltfreundlicher Isolierflüssigkeiten und modularer Designs für einfacheren Transport und Installation. Ein weiterer Schwerpunkt liegt auf der Kompatibilität mit intelligenten Netzen, die eine Echtzeit-Datenanalyse und vorausschauende Wartung ermöglichen, um die Lebensdauer von Transformatoren zu verlängern.
Im Bereich der Verteiltransformatoren liegt der Schwerpunkt auf der Reduzierung von Energieverlusten und der Verbesserung der Anpassungsfähigkeit an erneuerbare Energiequellen. Innovationen wie amorphe Metallkerne, Festkörpertransformatoren und IoT-fähige Geräte verändern die Art und Weise, wie Elektrizität verteilt wird. Diese Fortschritte stehen im Einklang mit den weltweiten Bemühungen zur Dekarbonisierung von Energiesystemen und zur Verbesserung des Energiezugangs in unterversorgten Regionen.
Die zunehmende Verbreitung von Elektrofahrzeugen (EVs) und dezentralen Energieressourcen (DERs) beeinflusst auch das Transformatordesign. Leistungstransformatoren müssen höhere Lasten von Ladestationen für Elektrofahrzeuge bewältigen, während Verteiltransformatoren bidirektionale Stromflüsse von Solarmodulen auf Dächern und Batteriespeichersystemen bewältigen müssen. Diese Trends unterstreichen, wie wichtig es ist, zwischen Transformatortypen zu unterscheiden und die richtige Lösung für bestimmte Anwendungen auszuwählen.
Die Unterschiede zwischen verstehen Leistungstransformatoren und Verteiltransformatoren sind für die Optimierung der elektrischen Infrastruktur und die Gewährleistung einer zuverlässigen Stromversorgung von entscheidender Bedeutung. Während sich Leistungstransformatoren bei Hochleistungsübertragungsanwendungen auszeichnen, sind Verteiltransformatoren für die Stromversorgung von Endverbrauchern unverzichtbar. Durch die Berücksichtigung von Faktoren wie Kapazität, Spannungspegel, Design und Technologietrends können Stakeholder fundierte Entscheidungen bei der Auswahl von Transformatoren für ihre Anforderungen treffen.
Während sich die Energielandschaft weiterentwickelt, wird die Rolle von Leistungstransformatoren und Verteilungstransformatoren weiter zunehmen, angetrieben durch Innovationen in den Bereichen intelligente Netze, erneuerbare Energien und Elektrifizierung. Indem sie über diese Entwicklungen auf dem Laufenden bleiben, können Versorgungsunternehmen, Industrien und Verbraucher das volle Potenzial der Transformatortechnologie nutzen, um eine nachhaltige und widerstandsfähige Energiezukunft aufzubauen.
