Știați transformatoarele cu scufundare în ulei sunt esențiale pentru distribuția eficientă a energiei? Aceste transformatoare folosesc ulei izolator pentru răcire și izolare, asigurând o funcționare stabilă. În această postare, veți afla despre structura, avantajele, provocările și aplicațiile lor în diverse industrii. Descoperiți de ce sunt vitale în sistemele electrice moderne și explorați tendințele viitoare care le modelează evoluția.

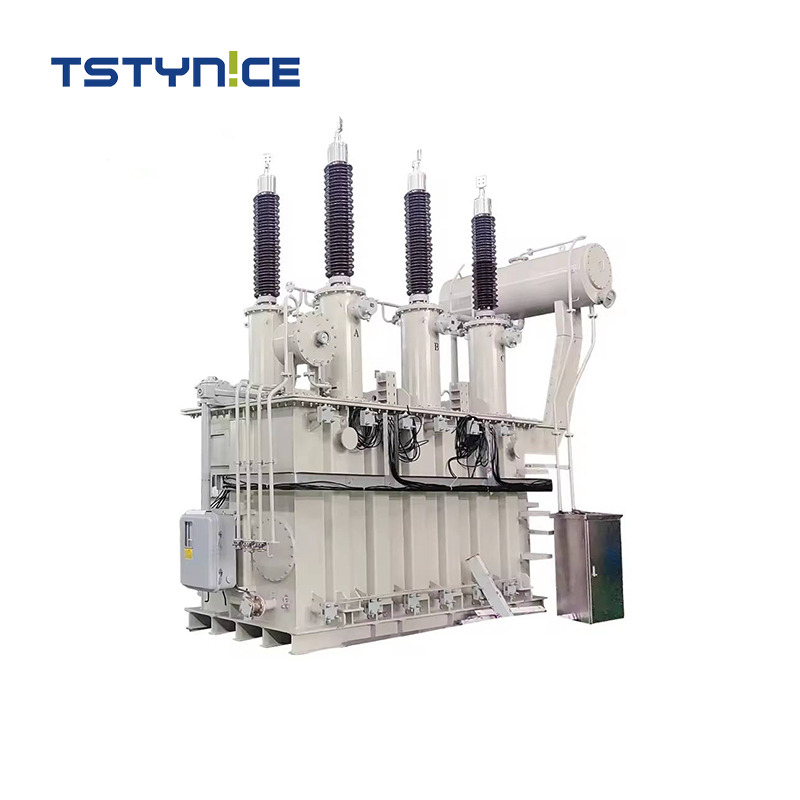

Transformatoarele cu scufundare în ulei constau din mai multe părți cheie care lucrează împreună pentru a asigura un transfer eficient de putere. Miezul este realizat din foi de otel laminat, care ajuta la reducerea pierderilor de energie. În jurul miezului sunt înfășurări de cupru sau aluminiu responsabile pentru transportul curentului electric. Aceste înfășurări sunt scufundate în ulei izolator în interiorul unui rezervor etanș. Acest ulei are două scopuri principale: răcirea transformatorului și izolarea componentelor interne.
Rezervorul este de obicei fabricat din oțel și proiectat să reziste la condițiile de mediu. Include un rezervor conservator pentru a permite dilatarea și contracția uleiului din cauza schimbărilor de temperatură. Alte componente importante includ bucșele, care asigură trecerea izolată pentru conductorii electrici și radiatoarele sau aripioarele de răcire care ajută la disiparea căldurii.
Transformatorul funcționează pe principiul inducției electromagnetice. Când un curent alternativ trece prin înfășurarea primară, acesta creează un câmp magnetic în miez. Acest câmp magnetic induce o tensiune în înfășurarea secundară, transformând nivelul tensiunii în sus sau în jos, în funcție de proiect.
Uleiul izolator joacă un rol crucial prin absorbția căldurii generate în timpul acestui proces. Pe măsură ce transformatorul funcționează, uleiul circulă în mod natural sau cu ajutorul pompelor, deplasând căldura departe de înfășurări și miez către pereții rezervorului sau radiatoare. Acest mecanism de răcire previne supraîncălzirea, menținând eficiența transformatorului și prelungind durata de viață a acestuia.
Sunt utilizate mai multe tipuri de uleiuri izolante, fiecare cu proprietăți distincte:
Ulei mineral: Cel mai comun tip, uleiul mineral este rentabil și oferă o bună izolare și răcire. În mod crucial, TSTY utilizează ulei izolator mineral nou-nouț, asigurând performanțe optime, temperaturi de funcționare mai scăzute și capacitatea de a susține funcționarea pe termen lung la sarcină completă fără degradare. Acest lucru contrastează puternic cu practicile în care uleiul reciclat este folosit pentru a reduce costurile, compromițând fiabilitatea. Deși este inflamabil și prezintă riscuri pentru mediu dacă se scurge, puritatea și calitatea constantă sunt fundamentale pentru longevitatea transformatorului.
Ulei de silicon: Oferă o rezistență mai mare la foc și stabilitate termică, dar are un cost mai mare.
Ulei de ester natural: Derivat din uleiuri vegetale, este biodegradabil și mai puțin inflamabil, ceea ce îl face o alegere ecologică.
Ulei de ester sintetic: uleiuri artificiale concepute pentru performanță ridicată și siguranță pentru mediu, adesea folosite acolo unde se aplică reglementări stricte.
Alegerea uleiului potrivit depinde de factori precum condițiile de mediu, cerințele de siguranță și bugetul. Angajamentul de a utiliza numai uleiuri minerale noi, de calitate superioară, este o piatră de temelie a filozofiei de proiectare a TSTY pentru transformatoare robuste imerse în ulei.
Notă: Monitorizarea regulată a calității uleiului din transformatoare ajută la detectarea semnelor timpurii de uzură sau contaminare, asigurând funcționarea fiabilă și siguranță.
Eficiență și performanță
Transformatoarele cu scufundare în ulei excelează în eficiență și fiabilitate. Uleiul izolator minimizează pierderile de energie prin menținerea temperaturilor optime de funcționare. Funcționarea mai rece reduce rezistența la înfășurare, risipind mai puțină energie sub formă de căldură - scăzând costurile și îmbunătățind calitatea energiei. Aceștia suportă sarcini mai mari decât unitățile de tip uscat comparabile, ideale pentru industria grea, asigurând o reglare stabilă a tensiunii chiar și la cerințe fluctuante.
Mecanism de răcire

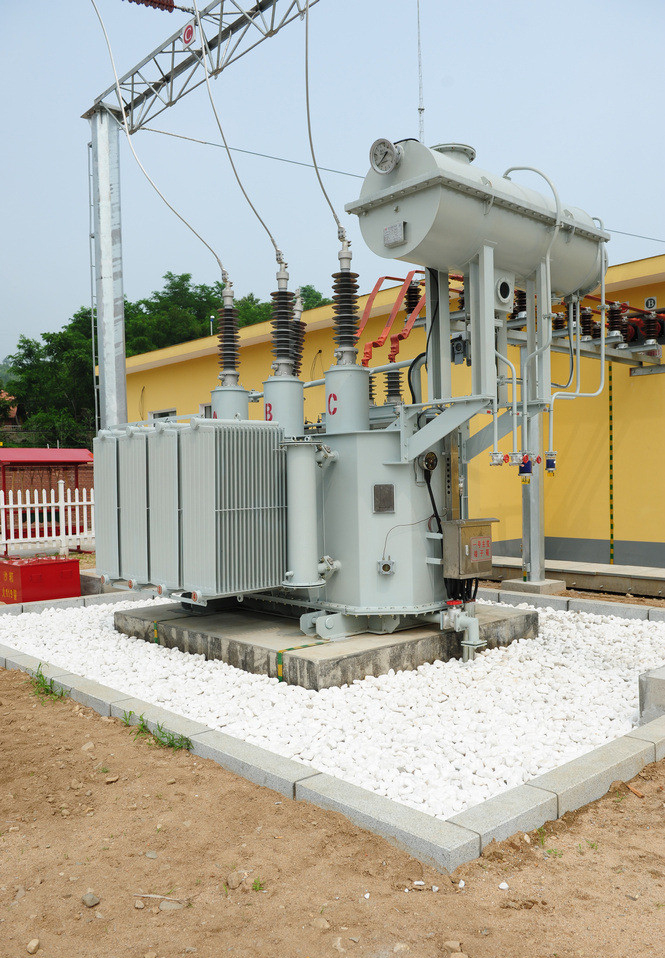

Un avantaj cheie, vizibil în design, este sistemul lor de răcire eficient. Uleiul absoarbe căldură din miez și înfășurări, transferându-l pe pereții rezervorului și aripioarele/radiatoarele proeminente de răcire (așa cum se arată mai sus), unde se disipează. Convecția naturală circulă uleiul, sau pompele îmbunătățesc debitul. Această îndepărtare continuă a căldurii previne supraîncălzirea, protejând componentele și sporind fiabilitatea. Unele modele adaugă ventilatoare sau pompe pentru o răcire superioară la sarcină mare.
Longevitate și durabilitate
Transformatoarele imersate în ulei oferă o longevitate excepțională. Uleiul oferă o barieră izolatoare robustă, protejând înfășurările și miezul de umiditate și contaminanți, reducând riscurile de deteriorare a izolației. Efectul său de răcire încetinește, de asemenea, îmbătrânirea termică a materialelor izolatoare. Cu o întreținere adecvată, aceste unități durabile oferă performanțe consistente timp de zeci de ani, prosperând în medii solicitante, datorită gestionării eficiente a căldurii și protecției sigilate cu ulei.
Transformatoarele cu scufundare în ulei folosesc ulei izolator, adesea ulei mineral, care prezintă riscuri pentru mediu dacă apar scurgeri. Acest ulei poate contamina solul și apa, dăunând ecosistemelor. Eliminarea uleiului uzat necesită o manipulare atentă pentru a evita poluarea. Deși uleiurile de esteri naturali și de esteri sintetici oferă opțiuni mai ecologice datorită biodegradabilității și a inflamabilității mai scăzute, aceste uleiuri pot fi mai scumpe. Reglementările cer din ce în ce mai mult ca transformatoarele să utilizeze uleiuri mai sigure pentru mediu, împingând producătorii și utilizatorii să ia în considerare alternative mai ecologice.
Întreținerea transformatoarelor imersate în ulei implică verificări regulate pentru a asigura calitatea uleiului și integritatea sistemului. Testarea uleiului ajută la detectarea umidității, acidității și gazelor dizolvate, care indică potențiale defecte sau deteriorare. În timp, uleiul se poate degrada sau se poate contamina, necesitând filtrare sau înlocuire. În plus, rezervorul, bucșele și sistemele de răcire necesită inspecție pentru scurgeri, coroziune sau deteriorări mecanice. Întreținerea poate fi costisitoare și consumatoare de timp, dar este esențială pentru a preveni defecțiunile și pentru a prelungi durata de viață a transformatorului.
Transformatoarele cu scufundare în ulei conțin ulei inflamabil, creând pericole de incendiu, în special în condiții de defecțiune sau supraîncălzire. Instalarea corectă, inclusiv bariere de incendiu și ventilație adecvată, reduce aceste riscuri. Monitorizarea temperaturii și a manometrelor ajută la detectarea precoce a condițiilor anormale. În unele medii, cum ar fi fabricile chimice sau pădurile, riscul de incendiu poate fi inacceptabil, determinând utilizarea transformatoarelor de tip uscat. Standardele și codurile de siguranță ghidează instalarea și funcționarea pentru a proteja personalul și proprietatea.
Sfat: Programați analize și inspecții regulate ale uleiului pentru a detecta semnele timpurii de uzură sau scurgeri, asigurând o funcționare mai sigură și mai fiabilă a transformatorului.
Transformatoarele cu scufundare în ulei și de tip uscat îndeplinesc funcții similare, dar diferă semnificativ în ceea ce privește proiectarea și funcționarea. Transformatoarele imersate în ulei folosesc ulei izolator pentru a răci și a izola componentele interne. Acest ulei circulă în interiorul unui rezervor etanș, absorbind căldura din miez și înfășurări. În schimb, transformatoarele de tip uscat se bazează pe aer - fie circulație naturală, fie forțată - pentru a-și răci înfășurările. Nu conțin lichid de răcire.
Prezența uleiului face transformatoarele imersate în ulei mai mari și mai grele din cauza rezervorului și a volumului de ulei. Transformatoarele de tip uscat sunt mai compacte și mai ușoare, făcându-le mai ușor de instalat în interior sau în spații restrânse. Unitățile cu scufundare în ulei necesită de obicei o întreținere mai extinsă datorită testării și manipulării uleiului, în timp ce transformatoarele de tip uscat necesită mai puțină întreținere.
O altă diferență cheie constă în riscul de incendiu. Transformatoarele imersate în ulei folosesc ulei inflamabil, ceea ce ridică îngrijorări cu privire la pericolele de incendiu, în special în medii închise sau sensibile. Transformatoarele de tip uscat elimină acest risc prin utilizarea răcirii cu aer și a izolației solide, făcându-le mai sigure pentru locații interioare sau periculoase.
| prezintă | transformatoare cu scufundare în ulei | Transformatoare de tip uscat |
|---|---|---|
| Metoda de răcire | Răcire pe bază de ulei, eficientă pentru sarcini mari | Răcire pe bază de aer, potrivită pentru sarcini moderate |
| Dimensiune si Greutate | Mai mare, mai grea datorită uleiului și rezervorului | Compact, mai ușor |
| Întreţinere | Necesită testare și întreținere regulată a uleiului | Întreținere minimă |
| Risc de incendiu | Mai mare din cauza uleiului inflamabil | Scăzut, fără lichide inflamabile |
| Eficienţă | În general, eficiență mai mare la sarcini grele | Eficiență puțin mai mică la sarcini mari |
| Locația de instalare | Adesea în aer liber sau în zone bine ventilate | Ideal pentru spații interioare sau restrânse |
| Impactul asupra mediului | Risc de scurgeri de ulei și contaminare | Funcționare fără poluare |
| Cost | De obicei cost inițial mai mic, dar întreținere mai mare | Cost inițial mai mare, dar costuri de întreținere mai mici |
Alegerea transformatorului potrivit depinde de aplicația, mediul și cerințele de siguranță. Dacă aveți nevoie de un transformator pentru uz industrial greu, unde capacitatea mare de încărcare și eficiența sunt critice, transformatoarele cu scufundare în ulei sunt adesea alegerea preferată. Răcirea lor superioară le permite să gestioneze în mod fiabil sarcini mai mari.
Pentru instalațiile interioare, în special în clădiri comerciale, spitale sau locuri în care siguranța la incendiu este primordială, transformatoarele de tip uscat oferă avantaje. Dimensiunea lor compactă, riscul de incendiu redus și întreținerea minimă le fac potrivite pentru aceste setări.
Reglementările de mediu pot influența, de asemenea, alegerea dvs. Dacă reducerea la minimum a impactului asupra mediului este o prioritate, pot fi luate în considerare transformatoarele de tip uscat sau transformatoarele cu scufundare în ulei care utilizează uleiuri esterice naturale biodegradabile.
Considerațiile de cost includ atât prețul de achiziție inițial, cât și cheltuielile de întreținere pe termen lung. În timp ce transformatoarele imersate în ulei pot costa mai puțin inițial, testarea continuă a uleiului, filtrarea și eventualele reparații de scurgeri adaugă costurilor ciclului de viață.
Sfat: Evaluați cu atenție cerințele de sarcină ale unității dvs., constrângerile de spațiu și reglementările de siguranță înainte de a alege între transformatoarele cu scufundare în ulei și cele de tip uscat pentru a asigura performanță și conformitate optime.
Transformatoarele cu scufundare în ulei sunt utilizate pe scară largă în industriile grele datorită capacității lor de a gestiona eficient tensiuni înalte și sarcini mari de putere. Fabricile, fabricile de oțel și unitățile de producție se bazează pe aceste transformatoare pentru a furniza energie stabilă pentru mașinile grele și liniile de producție. Sistemul lor robust de răcire permite funcționarea continuă în condiții solicitante, fără supraîncălzire. De exemplu, în oțelăriile, transformatoarele imersate în ulei alimentează cuptoarele cu arc electric, care necesită curenți mari, fluctuanți. Durabilitatea și longevitatea acestor transformatoare reduc timpul de nefuncționare și costurile de întreținere, făcându-le ideale pentru mediile industriale.
În medii rezidențiale și comerciale, transformatoarele cu scufundare în ulei asigură o transformare fiabilă a tensiunii pentru distribuția energiei. Ele se găsesc în mod obișnuit în stațiile electrice care alimentează cartiere, clădiri de birouri, centre comerciale și spitale. Transformatoarele Padmount, un tip de transformator immers în ulei, sunt adesea instalate în aer liber, în spațiile publice. Aceste unități sunt încuiate și rezistente la intemperii, asigurând siguranță și durabilitate. Răcirea și izolația lor eficientă ajută la menținerea unor niveluri stabile de tensiune, prevenind deteriorarea electronicelor și a aparatelor sensibile din case și afaceri.
De asemenea, anumite sectoare specializate beneficiază de transformatoare cu scufundare în ulei. Utilitățile le folosesc pentru rețelele de transport și distribuție a energiei, ajutând la gestionarea cererilor de sarcină în zone geografice mari. Instalațiile de energie regenerabilă, cum ar fi fermele solare și parcuri eoliene, încorporează adesea transformatoare imersate în ulei pentru a crește tensiunile generate pentru conectarea la rețea. În plus, transformatoarele cu scufundare în ulei sunt utilizate în operațiuni miniere, căi ferate și fabrici petrochimice, unde standardele ridicate de fiabilitate și siguranță sunt esențiale. În aceste cazuri, transformatoarele pot fi proiectate cu caracteristici specifice, cum ar fi rezistență sporită la foc sau sisteme de răcire personalizate pentru a îndeplini cerințele operaționale unice.
Sfat: Când selectați un transformator cu scufundare în ulei, luați în considerare cerințele specifice de sarcină și condițiile de mediu ale aplicației dvs. pentru a asigura performanță și siguranță optime.
Transformatoarele imersate în ulei continuă să evolueze datorită noilor tehnologii care îmbunătățesc eficiența, siguranța și monitorizarea. Senzorii inteligenți permit acum urmărirea în timp real a temperaturii, a calității uleiului și a condițiilor de încărcare. Acești senzori ajută la detectarea precoce a potențialelor defecțiuni, reducând timpul de nefuncționare și costurile de întreținere. Progresele materialelor, cum ar fi uleiurile izolatoare îmbunătățite și modelele de înfășurare îmbunătățite, cresc performanța și durata de viață a transformatorului.
Sistemele de control digital se integrează cu transformatoare, permițând operarea și diagnosticarea de la distanță. Această conectivitate sprijină întreținerea predictivă, ajutând operatorii să planifice reparațiile înainte de apariția defecțiunilor. Tehnologiile emergente de răcire, cum ar fi circulația forțată îmbunătățită a uleiului și sistemele hibride de răcire, asigură o mai bună disipare a căldurii, permițând transformatoarelor să gestioneze în siguranță sarcini mai mari.
În plus, producătorii dezvoltă modele compacte care mențin capacitatea, reducând în același timp dimensiunea și greutatea. Aceste inovații fac instalarea mai ușoară, mai ales în medii cu spațiu limitat. Automatizarea în producție îmbunătățește, de asemenea, calitatea și consistența, asigurând transformatoare fiabile pentru aplicații solicitante.
Preocupările de mediu stimulează inovația în uleiul de transformator și design. Uleiurile esterice naturale biodegradabile câștigă popularitate ca alternative mai sigure la uleiurile minerale tradiționale. Acestea reduc riscul de incendiu și daunele mediului dacă apar scurgeri. Esterii sintetici oferă, de asemenea, opțiuni ecologice cu stabilitate termică superioară.
Producătorii se concentrează pe reducerea volumului de ulei și pe îmbunătățirea etanșării rezervorului pentru a minimiza riscurile de scurgere. Reciclarea și recondiționarea uleiurilor izolatoare devin practici standard pentru reducerea deșeurilor. Unele companii explorează izolarea solidă combinată cu utilizarea minimă a uleiului, combinând beneficiile transformatoarelor de tip uscat și scufundate în ulei.
Reglementările la nivel mondial impun din ce în ce mai mult transformatoarelor să îndeplinească standarde stricte de mediu. Acest lucru împinge industria către materiale și design mai ecologice. Îmbunătățirile eficienței energetice reduc, de asemenea, pierderile de energie, reducând amprenta de carbon a sistemelor electrice care utilizează aceste transformatoare.
Cererea de transformatoare cu scufundare în ulei rămâne puternică, în special în industriile care necesită distribuție de putere mare. Creșterea proiectelor de energie regenerabilă, cum ar fi fermele eoliene și solare, combustibilii au nevoie de transformatoare fiabile pentru a se conecta la rețele. Urbanizarea și extinderea infrastructurii în regiunile în curs de dezvoltare sporesc și instalațiile de transformatoare.
Cu toate acestea, piața se confruntă cu provocări din cauza reglementărilor de mediu mai stricte și a concurenței transformatoarelor de tip uscat în anumite aplicații. Producătorii răspund oferind transformatoare optimizate pentru un impact redus asupra mediului și o siguranță sporită.
Investițiile în cercetare și dezvoltare accelerează inovația, concentrându-se pe compatibilitatea cu rețelele inteligente și pe integrarea cu sistemele de management al energiei. Piața transformatoarelor este de așteptat să crească în mod constant, condusă de modernizarea rețelelor de energie și creșterea electrificării la nivel mondial.
Sfat: adoptați transformatoare cu monitorizare inteligentă și uleiuri ecologice pentru a crește fiabilitatea, a respecta reglementările și a reduce riscurile de mediu.
Transformatoarele imersate în ulei transferă eficient puterea prin inducție electromagnetică folosind componente precum miezuri de oțel laminat și înfășurări de cupru. Uleiul izolator răcește și protejează aceste părți, sporind performanța și longevitatea. În ciuda provocărilor de mediu și de întreținere, eficiența lor ridicată și capacitatea de încărcare le fac ideale pentru uz industrial. TSTYNICE oferă transformatoare cu caracteristici avansate, asigurând fiabilitatea și conformitatea cu standardele de siguranță. Pentru mai multe informații despre transformatoarele immerse în ulei, explorați resursele oferite de TSTYNICE.
R: Un transformator cu scufundare în ulei este un tip de transformator electric care utilizează ulei izolator pentru răcirea și izolarea componentelor sale interne.
R: Funcționează pe inducție electromagnetică, folosind ulei pentru a disipa căldura generată în timpul transformării tensiunii.
R: Transformatoarele cu scufundare în ulei oferă o eficiență mai mare și o capacitate de încărcare mai mare, făcându-le potrivite pentru aplicații industriale grele.
R: Sunt necesare controale regulate ale calității uleiului și inspecții ale sistemului pentru a asigura fiabilitatea și a preveni defecțiunile.
