Wist je dat olie-ondergedompelde transformatoren essentieel zijn voor een efficiënte stroomverdeling? Deze transformatoren gebruiken isolatieolie voor koeling en isolatie, waardoor een stabiele werking wordt gegarandeerd. In dit bericht leer je over hun structuur, voordelen, uitdagingen en toepassingen in verschillende sectoren. Ontdek waarom ze van vitaal belang zijn in moderne elektrische systemen en verken toekomstige trends die hun evolutie vormgeven.
In olie ondergedompelde transformatoren bestaan uit verschillende belangrijke onderdelen die samenwerken om een efficiënte energieoverdracht te garanderen. De kern is gemaakt van gelamineerde staalplaten, die het energieverlies helpen verminderen. Rondom de kern bevinden zich koperen of aluminium wikkelingen die verantwoordelijk zijn voor het geleiden van elektrische stroom. Deze wikkelingen zijn ondergedompeld in isolerende olie in een afgesloten tank. Deze olie heeft twee hoofddoelen: het koelen van de transformator en het isoleren van de interne componenten.
De tank is doorgaans gemaakt van staal en ontworpen om omgevingscondities te weerstaan. Het bevat een conservatortank om uitzetting en krimp van de olie als gevolg van temperatuurveranderingen mogelijk te maken. Andere belangrijke componenten zijn onder meer bussen, die zorgen voor een geïsoleerde doorgang voor elektrische geleiders, en radiatoren of koelvinnen die de warmte helpen afvoeren.

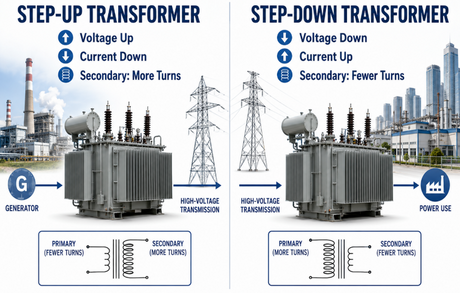

De transformator werkt volgens het principe van elektromagnetische inductie. Wanneer er een wisselstroom door de primaire wikkeling vloeit, ontstaat er een magnetisch veld in de kern. Dit magnetische veld induceert een spanning in de secundaire wikkeling, waardoor het spanningsniveau afhankelijk van het ontwerp omhoog of omlaag wordt getransformeerd.
De isolerende olie speelt een cruciale rol door de warmte te absorberen die tijdens dit proces wordt gegenereerd. Terwijl de transformator in werking is, circuleert de olie op natuurlijke wijze of met behulp van pompen, waardoor de warmte weggevoerd wordt van de wikkelingen en de kern naar de tankwanden of radiatoren. Dit koelmechanisme voorkomt oververhitting, waardoor de efficiëntie van de transformator behouden blijft en de levensduur ervan wordt verlengd.
Er worden verschillende soorten isolatieoliën gebruikt, elk met verschillende eigenschappen:
Minerale olie: Het meest voorkomende type minerale olie is kosteneffectief en zorgt voor goede isolatie en koeling. Cruciaal is dat TSTY gebruik maakt van gloednieuwe minerale isolatieolie, die optimale prestaties, lagere bedrijfstemperaturen en het vermogen om langdurig onder volledige belasting te functioneren garandeert zonder degradatie. Dit staat in schril contrast met praktijken waarbij gerecyclede olie wordt gebruikt om kosten te besparen, waardoor de betrouwbaarheid in gevaar komt. Hoewel ze brandbaar zijn en bij lekkage milieurisico's met zich meebrengen, zijn de zuiverheid en consistente kwaliteit ervan van fundamenteel belang voor de lange levensduur van de transformator.
Siliconenolie: Biedt een hogere brandweerstand en thermische stabiliteit, maar brengt hogere kosten met zich mee.
Natuurlijke esterolie: afgeleid van plantaardige oliën, is biologisch afbreekbaar en minder brandbaar, waardoor het een milieuvriendelijke keuze is.
Synthetische esterolie: Door de mens gemaakte oliën ontworpen voor hoge prestaties en milieuveiligheid, vaak gebruikt waar strikte regelgeving van toepassing is.
Het selecteren van de juiste olie hangt af van factoren zoals omgevingsomstandigheden, veiligheidseisen en budget. De toewijding om alleen nieuwe, hoogwaardige minerale olie te gebruiken is een hoeksteen van TSTY's ontwerpfilosofie voor robuuste, in olie ondergedompelde transformatoren.
Opmerking: Regelmatige controle van de oliekwaliteit in transformatoren helpt bij het opsporen van vroege tekenen van slijtage of vervuiling, waardoor een betrouwbare werking en veiligheid wordt gegarandeerd.
Efficiëntie en prestaties
Olie-ondergedompelde transformatoren blinken uit in efficiëntie en betrouwbaarheid. De isolatieolie minimaliseert energieverliezen door optimale bedrijfstemperaturen te handhaven. Een koelere werking vermindert de weerstand van de wikkelingen, waardoor minder energie als warmte wordt verspild, waardoor de kosten worden verlaagd en de stroomkwaliteit wordt verbeterd. Ze kunnen hogere belastingen aan dan vergelijkbare droge units, ideaal voor de zware industrie en zorgen voor een stabiele spanningsregeling, zelfs bij wisselende eisen.
Koelmechanisme

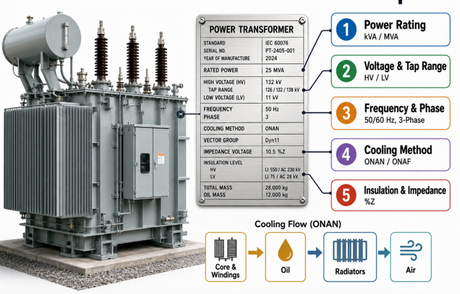

Een belangrijk voordeel, zichtbaar in het ontwerp, is hun effectieve koelsysteem. De olie absorbeert warmte uit de kern en wikkelingen en brengt deze over naar de tankwanden en prominente koelvinnen/radiatoren (zoals hierboven weergegeven), waar deze verdwijnt. Natuurlijke convectie zorgt ervoor dat de olie circuleert, of pompen verbeteren de stroming. Deze continue warmteafvoer voorkomt oververhitting, beschermt componenten en verhoogt de betrouwbaarheid. Sommige modellen voegen ventilatoren of pompen toe voor superieure koeling bij hoge belasting.
Levensduur en duurzaamheid
In olie ondergedompelde transformatoren bieden een uitzonderlijke levensduur. De olie vormt een robuuste isolerende barrière, die de wikkelingen en de kern beschermt tegen vocht en verontreinigingen, waardoor het risico op beschadiging van de isolatie wordt verminderd. Het verkoelende effect ervan vertraagt ook de thermische veroudering van isolatiematerialen. Met goed onderhoud leveren deze duurzame units tientallen jaren consistente prestaties en gedijen ze goed in veeleisende omgevingen dankzij efficiënt warmtebeheer en olie-afgedichte bescherming.
In olie ondergedompelde transformatoren gebruiken isolatieolie, vaak minerale olie, die bij lekkage milieurisico's met zich meebrengt. Deze olie kan de bodem en het water vervuilen en ecosystemen beschadigen. Het afvoeren van gebruikte olie vereist zorgvuldige omgang om vervuiling te voorkomen. Hoewel natuurlijke ester- en synthetische esteroliën milieuvriendelijkere opties bieden vanwege de biologische afbreekbaarheid en lagere ontvlambaarheid, kunnen deze oliën duurder zijn. De regelgeving eist steeds vaker dat transformatoren milieuveiligere oliën gebruiken, waardoor fabrikanten en gebruikers groenere alternatieven gaan overwegen.
Het onderhoud van in olie ondergedompelde transformatoren omvat regelmatige controles om de oliekwaliteit en de systeemintegriteit te garanderen. Olietesten helpen bij het detecteren van vocht, zuurgraad en opgeloste gassen, die op mogelijke defecten of bederf wijzen. Na verloop van tijd kan de olie verslechteren of vervuild raken, waardoor filtratie of vervanging nodig is. Bovendien moeten de tank, bussen en koelsystemen worden geïnspecteerd op lekken, corrosie of mechanische schade. Onderhoud kan kostbaar en tijdrovend zijn, maar is essentieel om storingen te voorkomen en de levensduur van de transformator te verlengen.
In olie ondergedompelde transformatoren bevatten brandbare olie, waardoor brandgevaar ontstaat, vooral bij storingen of oververhitting. Een juiste installatie, inclusief brandwerendheid en adequate ventilatie, vermindert deze risico's. Het monitoren van temperatuur- en manometers helpt abnormale omstandigheden vroegtijdig te detecteren. In sommige omgevingen, zoals chemische fabrieken of bossen, kan het brandrisico onaanvaardbaar zijn, waardoor in plaats daarvan droge transformatoren moeten worden gebruikt. Veiligheidsnormen en -codes begeleiden de installatie en bediening om personeel en eigendommen te beschermen.
Tip: Plan regelmatige olieanalyses en -inspecties om vroegtijdige tekenen van slijtage of lekkage op te sporen, waardoor een veiligere en betrouwbaardere werking van de transformator wordt gegarandeerd.
In olie ondergedompelde en droge transformatoren vervullen vergelijkbare functies, maar verschillen aanzienlijk qua ontwerp en werking. In olie ondergedompelde transformatoren gebruiken isolatieolie om interne componenten te koelen en te isoleren. Deze olie circuleert in een afgesloten tank en absorbeert warmte van de kern en wikkelingen. Droge transformatoren daarentegen zijn afhankelijk van lucht – natuurlijke of geforceerde circulatie – om hun wikkelingen te koelen. Ze bevatten geen vloeibare koelvloeistof.
De aanwezigheid van olie maakt in olie ondergedompelde transformatoren groter en zwaarder vanwege het tank- en olievolume. Droge transformatoren zijn compacter en lichter, waardoor ze gemakkelijker binnenshuis of in kleine ruimtes kunnen worden geïnstalleerd. In olie ondergedompelde eenheden vereisen doorgaans uitgebreider onderhoud vanwege het testen en hanteren van olie, terwijl droge transformatoren minder onderhoud nodig hebben.
Een ander belangrijk verschil ligt in het brandrisico. In olie ondergedompelde transformatoren gebruiken brandbare olie, wat aanleiding geeft tot bezorgdheid over brandgevaar, vooral in gesloten of gevoelige omgevingen. Droge transformatoren elimineren dit risico door gebruik te maken van luchtkoeling en solide isolatie, waardoor ze veiliger zijn voor binnen- of gevaarlijke locaties.
| zijn voorzien van | in olie ondergedompelde transformatoren | Droge transformatoren |
|---|---|---|
| Koelmethode | Op olie gebaseerde koeling, effectief bij hoge belastingen | Luchtgebaseerde koeling, geschikt voor middelmatige belasting |
| Grootte en gewicht | Groter, zwaarder door olie en tank | Compact, lichter |
| Onderhoud | Vereist regelmatige olietests en onderhoud | Minimaal onderhoud |
| Brandrisico | Hoger vanwege brandbare olie | Laag, geen brandbare vloeistoffen |
| Efficiëntie | Over het algemeen hogere efficiëntie onder zware belasting | Iets lager rendement bij hoge belasting |
| Installatielocatie | Vaak buiten of in goed geventileerde ruimtes | Ideaal voor binnen of besloten ruimtes |
| Milieu-impact | Risico op olielekken en vervuiling | Vervuilingsvrije werking |
| Kosten | Meestal lagere initiële kosten, maar meer onderhoud | Hogere initiële kosten, maar lagere onderhoudskosten |
Het selecteren van de juiste transformator is afhankelijk van uw toepassing, omgeving en veiligheidseisen. Als u een transformator nodig heeft voor zwaar industrieel gebruik, waarbij een hoge belastbaarheid en efficiëntie van cruciaal belang zijn, hebben olie-ondergedompelde transformatoren vaak de voorkeur. Dankzij hun superieure koeling kunnen ze op betrouwbare wijze hogere belastingen aan.
Voor binneninstallaties, vooral in commerciële gebouwen, ziekenhuizen of plaatsen waar brandveiligheid voorop staat, bieden droge transformatoren voordelen. Hun compacte formaat, lagere brandrisico en minimaal onderhoud maken ze geschikt voor deze omgevingen.
Ook milieuregels kunnen uw keuze beïnvloeden. Als het minimaliseren van de impact op het milieu een prioriteit is, kunnen droge transformatoren of in olie ondergedompelde transformatoren die gebruik maken van biologisch afbreekbare natuurlijke esteroliën worden overwogen.
Kostenoverwegingen omvatten zowel de aanschafprijs vooraf als de onderhoudskosten op de lange termijn. Terwijl in olie ondergedompelde transformatoren in eerste instantie misschien minder kosten, verhogen voortdurende olietests, filtratie en mogelijke lekreparaties de levenscycluskosten.
Tip: Beoordeel de belastingvereisten, ruimtebeperkingen en veiligheidsvoorschriften van uw faciliteit zorgvuldig voordat u kiest tussen olie-ondergedompelde en droge transformatoren om optimale prestaties en naleving te garanderen.
In olie ondergedompelde transformatoren worden veel gebruikt in de zware industrie vanwege hun vermogen om efficiënt met hoge spanningen en grote vermogensbelastingen om te gaan. Fabrieken, staalfabrieken en productiefaciliteiten vertrouwen op deze transformatoren om stabiele stroom te leveren voor zware machines en productielijnen. Hun robuuste koelsysteem maakt continu gebruik onder veeleisende omstandigheden mogelijk zonder oververhitting. In staalfabrieken voeden bijvoorbeeld in olie ondergedompelde transformatoren vlamboogovens, die grote, fluctuerende stromen vereisen. De duurzaamheid en lange levensduur van deze transformatoren verminderen de uitvaltijd en onderhoudskosten, waardoor ze ideaal zijn voor industriële omgevingen.
In residentiële en commerciële omgevingen zorgen olie-ondergedompelde transformatoren voor een betrouwbare spanningstransformatie voor stroomdistributie. Ze worden vaak aangetroffen in elektrische onderstations die buurten, kantoorgebouwen, winkelcentra en ziekenhuizen van stroom voorzien. Padmount-transformatoren, een soort olie-ondergedompelde transformator, worden vaak buiten in openbare ruimtes geïnstalleerd. Deze units zijn vergrendeld en weerbestendig, wat de veiligheid en duurzaamheid garandeert. Hun efficiënte koeling en isolatie helpen bij het handhaven van stabiele spanningsniveaus, waardoor schade aan gevoelige elektronica en apparaten in huizen en bedrijven wordt voorkomen.
Bepaalde gespecialiseerde sectoren profiteren ook van olie-ondergedompelde transformatoren. Nutsbedrijven gebruiken ze voor energietransmissie- en distributienetwerken, waardoor ze de belastingsvraag in grote geografische gebieden kunnen beheersen. Hernieuwbare energiefaciliteiten, zoals zonneparken en windparken, bevatten vaak in olie ondergedompelde transformatoren om de gegenereerde spanningen voor netaansluiting te verhogen. Bovendien worden in olie ondergedompelde transformatoren gebruikt in mijnbouwactiviteiten, spoorwegen en petrochemische fabrieken waar hoge betrouwbaarheids- en veiligheidsnormen essentieel zijn. In deze gevallen kunnen transformatoren worden ontworpen met specifieke kenmerken, zoals verbeterde brandwerendheid of aangepaste koelsystemen om aan unieke operationele vereisten te voldoen.
Tip: Houd bij het selecteren van een olie-ondergedompelde transformator rekening met de specifieke belastingseisen en omgevingsomstandigheden van uw toepassing om optimale prestaties en veiligheid te garanderen.
In olie ondergedompelde transformatoren blijven zich ontwikkelen dankzij nieuwe technologieën die de efficiëntie, veiligheid en monitoring verbeteren. Slimme sensoren maken nu real-time tracking van temperatuur, oliekwaliteit en belastingsomstandigheden mogelijk. Deze sensoren helpen potentiële fouten vroegtijdig te detecteren, waardoor uitvaltijd en onderhoudskosten worden verminderd. Vooruitgang in materialen, zoals verbeterde isolatieoliën en verbeterde wikkelontwerpen, verhogen de prestaties en levensduur van de transformator.
Digitale besturingssystemen kunnen worden geïntegreerd met transformatoren, waardoor bediening en diagnose op afstand mogelijk is. Deze connectiviteit ondersteunt voorspellend onderhoud, waardoor operators reparaties kunnen plannen voordat er storingen optreden. Opkomende koeltechnologieën, zoals verbeterde geforceerde oliecirculatie en hybride koelsystemen, zorgen voor een betere warmteafvoer, waardoor transformatoren hogere belastingen veilig kunnen verwerken.
Bovendien ontwikkelen fabrikanten compacte ontwerpen die de capaciteit behouden en tegelijkertijd de afmetingen en het gewicht verminderen. Deze innovaties maken de installatie eenvoudiger, vooral in omgevingen met beperkte ruimte. Automatisering in de productie verbetert ook de kwaliteit en consistentie, waardoor betrouwbare transformatoren voor veeleisende toepassingen worden gegarandeerd.
Milieukwesties stimuleren innovatie op het gebied van transformatorolie en ontwerp. Biologisch afbreekbare natuurlijke esteroliën winnen aan populariteit als veiliger alternatieven voor traditionele minerale oliën. Ze verminderen het brandrisico en de milieuschade als er lekkages optreden. Synthetische esters bieden ook milieuvriendelijke opties met superieure thermische stabiliteit.
Fabrikanten richten zich op het verminderen van het olievolume en het verbeteren van de tankafdichting om lekrisico's te minimaliseren. Recycling en reconditionering van isolatieoliën worden standaardpraktijken om afval te verminderen. Sommige bedrijven onderzoeken solide isolatie in combinatie met minimaal olieverbruik, waarbij de voordelen van een in olie ondergedompelde en een droge transformator worden gecombineerd.
Wereldwijde regelgeving vereist steeds vaker dat transformatoren aan strenge milieunormen voldoen. Dit duwt de industrie in de richting van groenere materialen en ontwerpen. Verbeteringen in de energie-efficiëntie verminderen ook energieverliezen, waardoor de CO2-voetafdruk van elektrische systemen die deze transformatoren gebruiken, wordt verlaagd.
De vraag naar in olie ondergedompelde transformatoren blijft groot, vooral in industrieën die stroomdistributie met hoge capaciteit vereisen. Door de groei van duurzame energieprojecten, zoals wind- en zonneparken, is er behoefte aan betrouwbare transformatoren die op het elektriciteitsnet kunnen worden aangesloten. Door verstedelijking en uitbreiding van de infrastructuur in ontwikkelingsregio's nemen ook de transformatorinstallaties toe.
De markt wordt echter geconfronteerd met uitdagingen als gevolg van strengere milieuregels en concurrentie van droge transformatoren in bepaalde toepassingen. Fabrikanten reageren door transformatoren aan te bieden die zijn geoptimaliseerd voor een lagere impact op het milieu en verbeterde veiligheid.
Investeringen in onderzoek en ontwikkeling versnellen de innovatie, waarbij de nadruk ligt op de compatibiliteit van slimme netwerken en integratie met energiebeheersystemen. De verwachting is dat de transformatormarkt gestaag zal groeien, gedreven door de modernisering van energienetwerken en de toenemende elektrificatie wereldwijd.
Tip: Gebruik transformatoren met slimme monitoring en milieuvriendelijke oliën om de betrouwbaarheid te vergroten, aan de regelgeving te voldoen en de milieurisico's te verminderen.
In olie ondergedompelde transformatoren dragen efficiënt energie over via elektromagnetische inductie met behulp van componenten zoals gelamineerde stalen kernen en koperen wikkelingen. De isolerende olie koelt en beschermt deze onderdelen, waardoor de prestaties en levensduur worden verbeterd. Ondanks uitdagingen op het gebied van milieu en onderhoud, maken hun hoge efficiëntie en draagvermogen ze ideaal voor industrieel gebruik. TSTYNICE biedt transformatoren met geavanceerde functies, die betrouwbaarheid en naleving van veiligheidsnormen garanderen. Voor meer inzichten over in olie ondergedompelde transformatoren kunt u de bronnen van TSTYNICE raadplegen.
A: Een in olie ondergedompelde transformator is een type elektrische transformator die isolatieolie gebruikt voor koeling en isolatie van de interne componenten.
A: Het werkt op elektromagnetische inductie en gebruikt olie om de warmte af te voeren die wordt gegenereerd tijdens spanningstransformatie.
A: In olie ondergedompelde transformatoren bieden een hoger rendement en een hoger laadvermogen, waardoor ze geschikt zijn voor zware industriële toepassingen.
A: Regelmatige oliekwaliteitscontroles en systeeminspecties zijn nodig om de betrouwbaarheid te garanderen en storingen te voorkomen.
