Tip proiect: Substație Greenfield de înaltă tensiune Locația proiectului
: Zona industrială, Turkmenistan
Client: Turkmenistan National Grid Company
Faza proiectului: Propunere tehnică pentru licitație
Referință: LOT-220-11kV-2024
Domeniu de aplicare: Pachet complet de echipamente conform IEC și standardele GOST echivalente, proiectat pentru climatul aspru din Asia Centrală și medii cu poluare ridicată.
Noi, TSTYNICE, ne angajăm să furnizăm un pachet complet de echipamente (articolele 1-6) care îndeplinește pe deplin toate cerințele tehnice ale cererii. Toate echipamentele vor respecta standardele IEC și vor fi însoțite de o matrice cuprinzătoare de conformitate IEC ↔ GOST pentru fiecare articol, asigurând aprobarea, instalarea și funcționarea pe termen lung în Turkmenistan.
Model: TST-SFSZ11-63000/220
Caracteristici tehnice de bază:
Proiectat pentru funcționare de la -35°C până la +45°C cu uleiuri și oțeluri speciale la temperaturi scăzute.
Design seismic verificat pentru 7 MSK-64 (echivalent cu IEEE 693 High Level).
Protecție la coroziune conform ISO 12944 C5-M pentru poluare ridicată (Clasa III) și umiditate.
Design cu trei înfășurări: înaltă tensiune 220kV (stea), două înfășurări de medie tensiune 11kV (Delta) cu grup vectorial Y/Δ-11-11-11.
Miez avansat: Miez de oțel siliconic cu înaltă permeabilitate, marcat cu laser, care asigură pierderi în gol ≤ 43 kW (sub cerința de 45 kW) și pierderi de sarcină ≤ 240 kW (sub cerința de 250 kW).
Răcire și zgomot: ONAN/ONAF (42/63 MVA) cu ventilatoare cu zgomot redus și design anti-vibrații, garantând un nivel de putere sonoră ≤ 62 dBA la 1m.
Bucșe și izolație: Bucșe din compozit (cauciuc siliconic) conform IEC 60137. Nivel de izolație: HV - LI 1050kV / AC 460kV; MV - LI 275kV / AC 105kV (depășește valorile specificate).
Monitorizare și protecție: Include releu Buchholz, dispozitiv de reducere a presiunii, manometre de înfășurare/ulei cu contacte și monitor DGA online integrat cu interfață RS485/IEC 61850-8-1.
Adaptabilitate la mediu:
Model (ICB): TST-ICB-220-O (Pentru întrerupător, Cant.: 2)
Model (IDS): TST-ICB-220-D (pentru întrerupător de deconectare, cantitate: 2)
Caracteristici tehnice de bază:
Platformă unificată: ambele dulapuri se bazează pe aceeași platformă hardware pentru piese de schimb comune. Carcase din oțel inoxidabil IP54.
IED de protecție și control: IED seria TST-PC300 compatibil cu IEC 60255 și IEC 61850 Ed.2. Preconfigurat cu funcțiile de protecție necesare (50/51, 50N/51N, 59/27, 81, 79, 50BF).
Transformatoare de curent: Furnizate cu contorizare 0,2S și CT-uri de protecție 5P20 (300/5A), sarcină ≥20 VA. Includeți întrerupătoare de testare.
Interblocare și control: pentru articolul 3, include controler de acționare a motorului, interblocări mecanice/electrice cu întrerupător de împământare și indicare clară a poziției (LED și mecanică).
Comunicare: porturi Ethernet duale pentru IEC 61850 MMS/GOOSE și Modbus TCP. Sprijină integrarea SCADA a clientului.
Alimentare auxiliară: Intrări pentru DC 220V și AC 230V cu comutare automată.

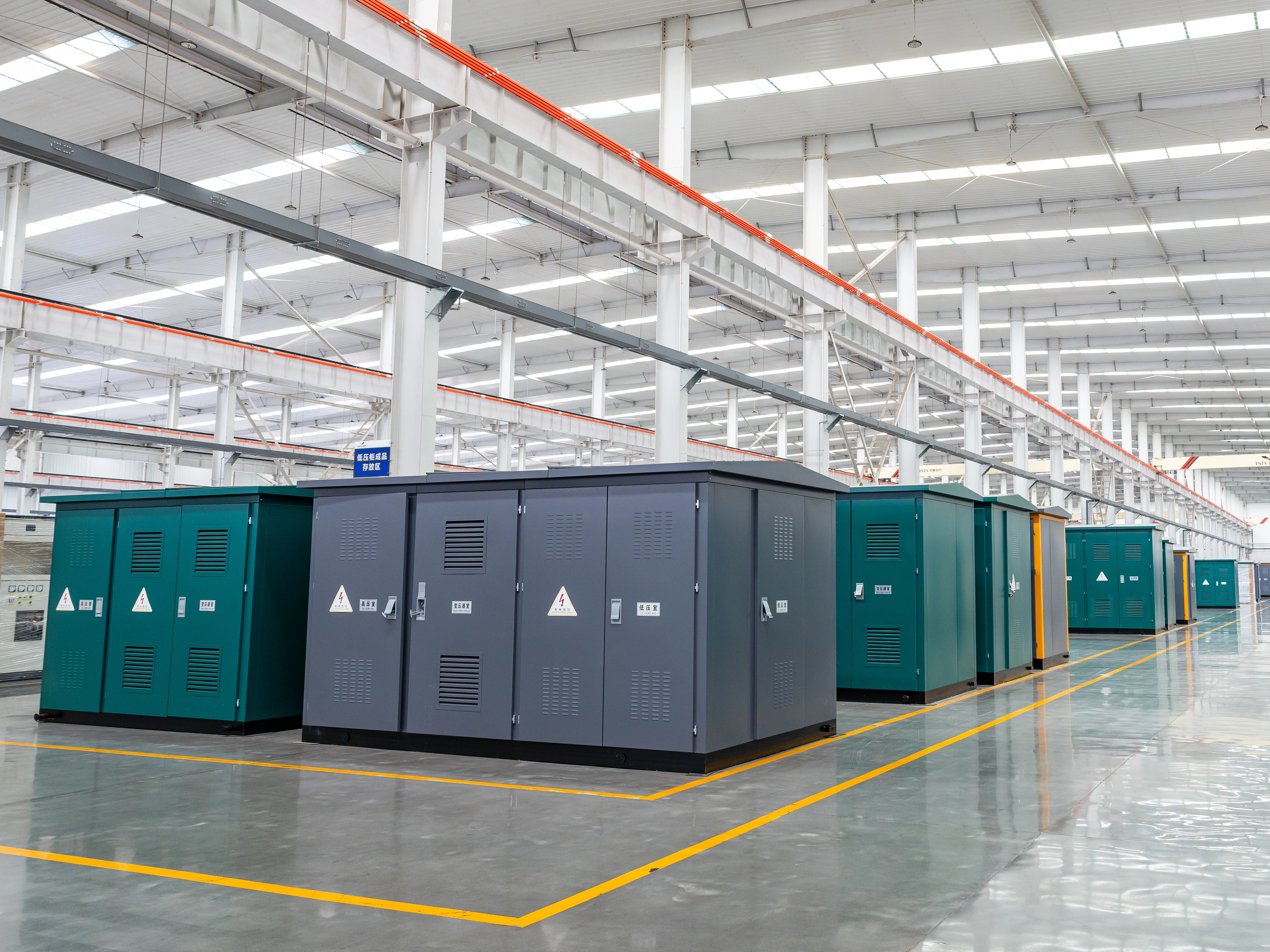

Model: TST-ONS-10/0,4-STD (Articol 4, Cant.: 2)
Model: TST-ONS-10/0,4-HR (Articol 5, Cant.: 2, cu rezistență de 31,5 kA)
Caracteristici tehnice de bază:
Design integrat: găzduiește transformator de tip uscat (10/0,4 kV, ~100 kVA), distribuție LV, protecție și comutator de transfer automat (ATS) într-o carcasă IP54.
IED de protecție: IED TST-PC100 cu funcții: 50/51, 50N/51N, 27/59, 81 și logică pentru ATS între surse redundante.
Conformitatea componentelor: Toate componentele interne (echivalente NR-3U, KAT-12, SR-90) sunt conforme cu IEC cu certificarea încrucișată GOST furnizată.
Versiune cu rezistență ridicată (articolul 5): Structură de bare colectoare întărite și selecția componentelor pentru a garanta rezistența la scurtcircuit ≥ 31,5 kA timp de 1 secundă. Placă de montare dedicată conform specificațiilor.
TC: Include 300/5A, contorizare clasa 0,5 și CT de protecție 5P20.
Model: TST-COMM-KIT (Cantitate: 2)
Caracteristici tehnice de bază:
Set de testare a injecției secundare pentru testarea releului/IED.
Kit de testare a raportului/polarității CT și PT.
Simulator programabil de eroare/semnal pentru verificarea schemei.
Testere de rezistență și continuitate a izolației.
Sistem portabil de testare: Integrat în dulapul cu roți IP41. Contine:
Documentație și adaptoare: Include cabluri全套, mufe, adaptoare pentru toate tipurile de dulapuri din acest proiect și manuale detaliate ale procedurii de punere în funcțiune în rusă/engleză.
Conformitate cu standardele: Toate echipamentele proiectate și testate conform standardelor IEC de referință (IEC 60076, 62271, 60255, 60137, 60529, 61439). Protecție la coroziune conform ISO 12944 și ISO 1461.
Matrice de conformitate GOST: Va fi furnizată o matrice detaliată, linie cu linie, mapand fiecare clauză/cerință IEC la standardul GOST echivalent (GOST 1516.1, GOST 3484.1, GOST R 52725 etc.), asigurând acceptarea reglementărilor.
Pachetul de documentație: Include desene GA, diagrame de cablare, foi de date, rapoarte de testare din fabrică (protocoale FAT), protocoale SAT propuse, lista de piese de schimb pentru 10 ani și manuale de operare/întreținere în rusă și engleză.
Testare: Toate testele de rutină și de tip vor fi efectuate conform standardelor IEC. Testele de acceptare în fabrică (FAT) sunt oferite și recomandate. Vor fi efectuate teste specifice pentru seism, temperatură și poluare.
Garanție: 36 de luni de la data punerii în funcțiune sau 42 de luni de la livrare, oricare dintre acestea survine mai întâi, acoperind toate materialele și manopera.
Expertiză cu standard dublu: experiență dovedită în furnizarea piețelor CSI cu documentație completă de conformitate IEC/GOST.
Design adaptat climei: Toate echipamentele concepute special pentru intervalul definit de temperatură, zona seismică și mediul de Clasa III de poluare.
Abordare integrată a sistemului: dulapurile dispun de propriile noastre IED-uri cu suport nativ IEC 61850, asigurând o interoperabilitate perfectă în cadrul pachetului și cu sistemul de control al clientului.
Asistență locală: disponibilitatea de a oferi supraveghere la fața locului, asistență la punere în funcțiune și instruire pentru tehnicieni.
