Tipo de Projeto: Subestação Greenfield de Alta Tensão
Local do Projeto: Zona Industrial, Turcomenistão
Cliente: Empresa Nacional de Rede do Turcomenistão
Fase do Projeto: Proposta Técnica para Licitação
Referência do Concurso: LOT-220-11kV-2024
Escopo: Pacote completo de equipamentos em conformidade com IEC e padrões GOST equivalentes, projetados para climas rigorosos da Ásia Central e ambientes de alta poluição.
Nós, TSTYNICE, nos comprometemos a fornecer um pacote completo de equipamentos (itens 1 a 6) que atenda totalmente a todos os requisitos técnicos da consulta. Todos os equipamentos estarão em conformidade com os padrões IEC e serão acompanhados por uma matriz de conformidade IEC ↔ GOST abrangente para cada item, garantindo aprovação, instalação e operação de longo prazo sem problemas no Turcomenistão.
Modelo: TST-SFSZ11-63000/220
Principais recursos técnicos:
Projetado para operação de -35°C a +45°C com óleo especial para baixas temperaturas e tipos de aço.
Projeto sísmico verificado para 7 MSK-64 (equivalente ao IEEE 693 High Level).
Proteção contra corrosão conforme ISO 12944 C5-M para alta poluição (Classe III) e umidade.
Projeto de três enrolamentos: Alta Tensão 220kV (Estrela), dois enrolamentos de Média Tensão 11kV (Delta) com grupo vetorial Y/Δ-11-11-11.
Núcleo avançado: Núcleo de aço silício de alta permeabilidade escalonado, gravado a laser, garantindo perda sem carga ≤ 43 kW (abaixo do requisito de 45 kW) e perda de carga ≤ 240 kW (abaixo do requisito de 250 kW).
Resfriamento e Ruído: ONAN/ONAF (42/63 MVA) com ventiladores de baixo ruído e design antivibração, garantindo nível de potência sonora ≤ 62 dBA a 1m.
Buchas e Isolamento: Buchas compostas (borracha de silicone) conforme IEC 60137. Nível de isolamento: HV - LI 1050kV / AC 460kV; MT - LI 275kV / AC 105kV (excede os valores especificados).
Monitoramento e proteção: Inclui relé Buchholz, dispositivo de alívio de pressão, medidores de temperatura do enrolamento/óleo com contatos e monitor DGA on-line integrado com interface RS485/IEC 61850-8-1.
Adaptabilidade Ambiental:
Modelo (ICB): TST-ICB-220-O (para disjuntor, quantidade: 2)
Modelo (IDS): TST-ICB-220-D (para chave seccionadora, quantidade: 2)
Principais recursos técnicos:
Plataforma Unificada: Ambos os gabinetes baseados na mesma plataforma de hardware para uniformização de peças sobressalentes. Gabinetes de aço inoxidável IP54.
IED de proteção e controle: IED da série TST-PC300 compatível com IEC 60255 e IEC 61850 Ed.2. Pré-configurado com funções de proteção necessárias (50/51, 50N/51N, 59/27, 81, 79, 50BF).
Transformadores de Corrente: Fornecidos com medição 0,2S e TCs classe de proteção 5P20 (300/5A), carga ≥20 VA. Inclui interruptores de teste.
Intertravamento e controle: Para o item 3, inclui controlador de acionamento do motor, intertravamentos mecânicos/elétricos com chave de aterramento e indicação clara de posição (LED e mecânica).
Comunicação: Portas Ethernet duplas para IEC 61850 MMS/GOOSE e Modbus TCP. Suporta integração SCADA do cliente.
Alimentação Auxiliar: Entradas para 220V DC e 230V AC com comutação automática.

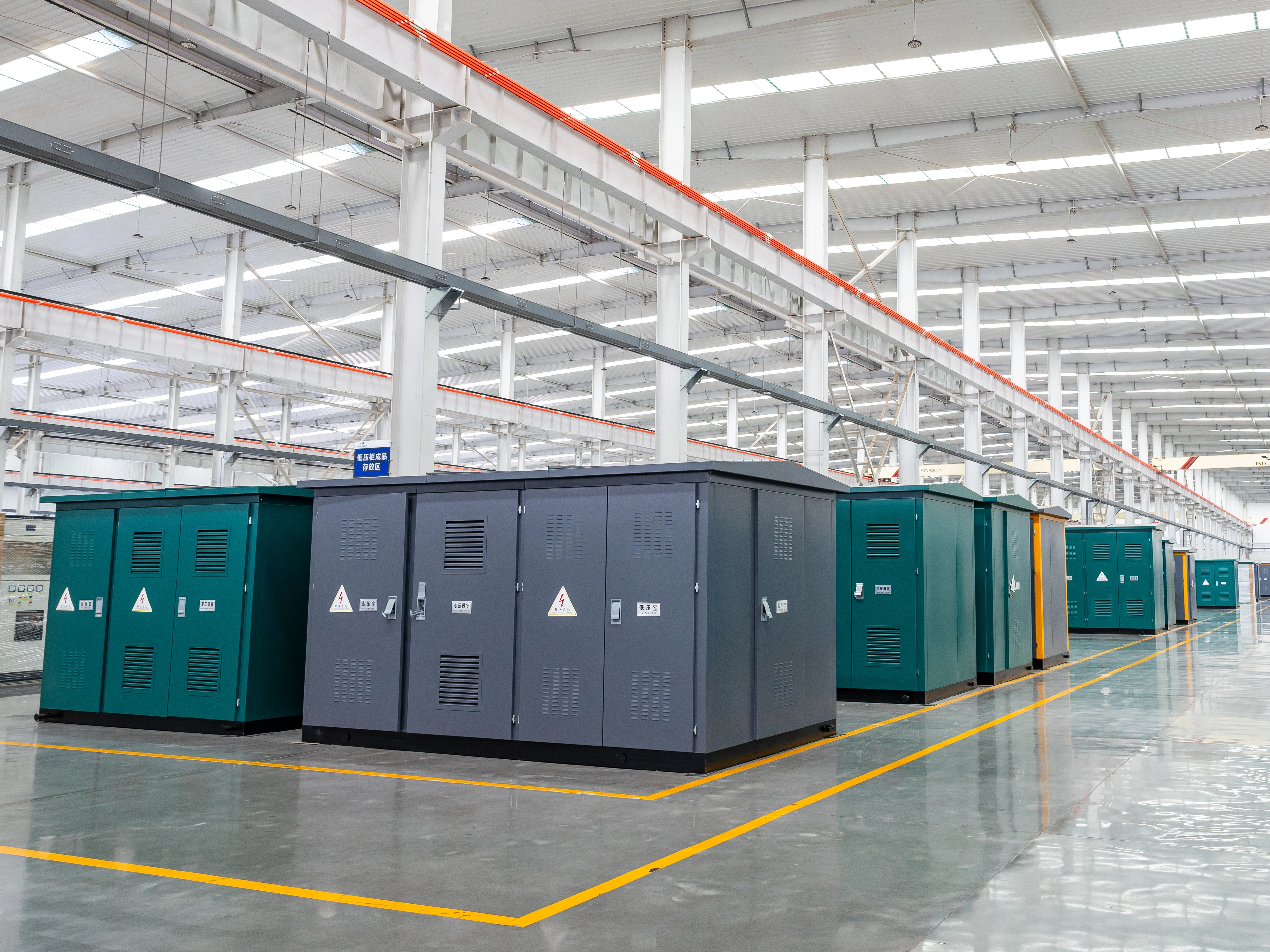

Modelo: TST-ONS-10/0.4-STD (Item 4, Quantidade: 2)
Modelo: TST-ONS-10/0,4-HR (Item 5, Quantidade: 2, com resistência de 31,5kA)
Principais recursos técnicos:
Projeto Integrado: Abriga transformador tipo seco (10/0,4 kV, ~100 kVA), distribuição de BT, proteção e chave de transferência automática (ATS) em um gabinete IP54.
IED de proteção: IED TST-PC100 com funções: 50/51, 50N/51N, 27/59, 81 e lógica para ATS entre fontes redundantes.
Conformidade dos componentes: Todos os componentes internos (equivalentes NR‑3U, KAT‑12, SR‑90) são compatíveis com IEC com certificação cruzada GOST fornecida.
Versão de Alta Resistência (Item 5): Estrutura de barramento reforçada e seleção de componentes para garantir resistência a curto-circuito ≥ 31,5 kA por 1 segundo. Placa de montagem dedicada conforme especificado.
CTs: Inclui 300/5A, medição classe 0,5 e TCs de proteção 5P20.
Modelo: TST-COMM-KIT (Qtd: 2)
Principais recursos técnicos:
Conjunto de teste de injeção secundária para teste de relé/IED.
Kit de teste de relação/polaridade CT e PT.
Simulador de falha/sinal programável para verificação de esquema.
Testadores de resistência de isolamento e continuidade.
Sistema de Teste Portátil: Integrado em gabinete com rodas IP41. Contém:
Documentação e adaptadores: Inclui cabos, plugues e adaptadores originais para todos os tipos de gabinete neste projeto e manuais detalhados de procedimentos de comissionamento em russo/inglês.
Conformidade com os padrões: Todos os equipamentos projetados e testados de acordo com os padrões IEC referenciados (IEC 60076, 62271, 60255, 60137, 60529, 61439). Proteção contra corrosão de acordo com ISO 12944 e ISO 1461.
Matriz de conformidade GOST: Uma matriz detalhada linha por linha será fornecida, mapeando cada cláusula/requisito IEC para o padrão GOST equivalente (GOST 1516.1, GOST 3484.1, GOST R 52725, etc.), garantindo a aceitação regulatória.
Pacote de documentação: Inclui desenhos GA, diagramas de fiação, folhas de dados, relatórios de testes de fábrica (protocolos FAT), protocolos SAT propostos, lista de peças de reposição para 10 anos e manuais de operação/manutenção em russo e inglês.
Teste: Todos os testes de rotina e de tipo serão realizados de acordo com os padrões IEC. Testes de aceitação de fábrica testemunhados (FAT) são oferecidos e recomendados. Serão realizados testes específicos de sísmica, temperatura e poluição.
Garantia: 36 meses a partir da data de comissionamento ou 42 meses a partir do envio, o que ocorrer primeiro, cobrindo todos os materiais e mão de obra.
Especialização em padrão duplo: Experiência comprovada no fornecimento aos mercados CIS com documentação completa de conformidade com IEC/GOST.
Projeto adaptado ao clima: Todos os equipamentos projetados especificamente para a faixa de temperatura definida, zona sísmica e ambiente de classe de poluição III.
Abordagem de sistema integrado: Os gabinetes apresentam nossos próprios IEDs com suporte nativo à IEC 61850, garantindo interoperabilidade perfeita dentro do pacote e com o sistema de controle do cliente.
Suporte Local: Disponibilidade para fornecer supervisão no local, assistência de comissionamento e treinamento técnico.
