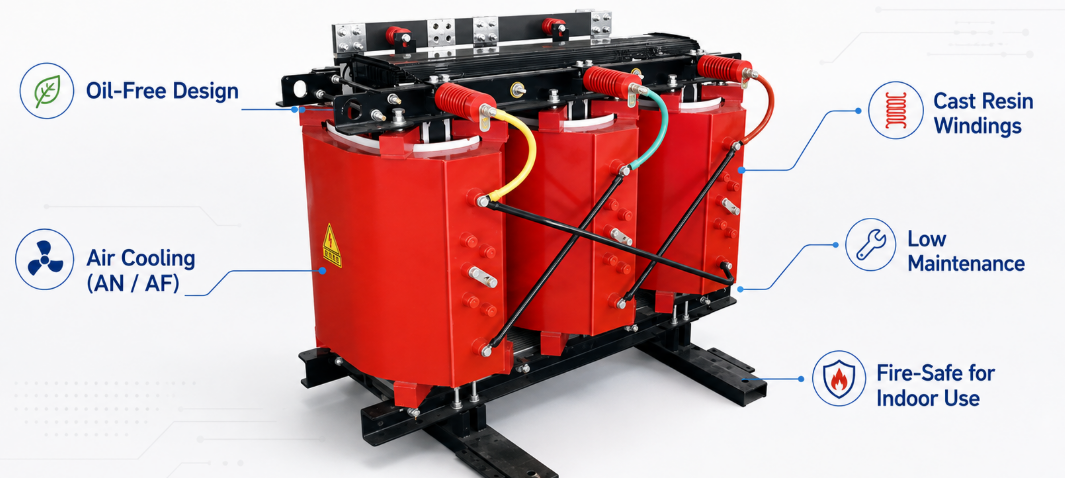

Apa sebenarnya trafo tipe kering itu?

Trafo tipe kering adalah perangkat listrik stasioner dan padat yang mentransfer arus bolak-balik antar sirkuit melalui induksi elektromagnetik tanpa menggunakan cairan pendingin seperti minyak mineral. Mesin ini sepenuhnya bergantung pada konveksi udara alami atau aliran udara paksa di sekitar gulungan tembaga atau aluminiumnya untuk menghilangkan energi panas yang dihasilkan selama pengoperasian, sehingga menawarkan keselamatan kebakaran yang unggul, keamanan lingkungan, dan persyaratan perawatan yang minimal.

Sekilas

Apa Sebenarnya Trafo Tipe Kering Itu?

Trafo tipe kering adalah peralatan konversi tegangan elektromagnetik statis yang dibuat dengan bahan isolasi dielektrik padat di mana inti dan belitan didinginkan langsung oleh udara daripada direndam dalam cairan isolasi yang mudah terbakar.

Pada intinya, a transformator tipe kering melakukan fungsi elektromagnetik yang sama seperti unit terendam minyak: menaikkan atau menurunkan level tegangan di seluruh jaringan distribusi untuk menyesuaikan kebutuhan peralatan. Namun, perbedaan teknik mendasar terletak pada penahanan dielektrik dan manajemen termal. Daripada mengandalkan minyak berbasis hidrokarbon atau cairan ester sintetis untuk menyerap panas dan mencegah kilatan listrik, unit tipe kering menggunakan bahan padat bermutu tinggi seperti resin epoksi, kertas aramid, atau pernis isolasi suhu tinggi, yang dipasangkan dengan saluran udara terintegrasi.

Dari sudut pandang rekayasa struktural, rakitan transformator terdiri dari inti baja silikon berorientasi butir, kumparan primer dan sekunder yang dililitkan dengan konduktor tembaga atau aluminium dengan kemurnian tinggi, insulasi antar-lapisan padat, dan penutup baja pelindung yang dirancang untuk peringkat perlindungan IP tertentu. Didukung oleh pengalaman manufaktur selama 30 tahun, desain modern menghilangkan penumpukan tekanan hidrolik internal, tangki ekspansi oli struktural, bank radiator, dan seal kompleks yang biasanya rentan terhadap degradasi dan bocor seiring waktu.

Karena unit-unit ini sepenuhnya menghilangkan risiko mudah terbakarnya cairan, unit-unit ini selaras dengan peraturan bangunan yang ketat, standar keselamatan lingkungan, dan spesifikasi ruang listrik dalam ruangan. Untuk pengembangan komersial dan industri berat yang memerlukan daya step-down lokal, Transformator Tipe Kering Tiga Fasa bermutu tinggi menyediakan manajemen voltase yang ringkas dan mandiri yang dapat ditempatkan dengan aman di dekat pusat beban utama tanpa memerlukan ruang penahan api eksternal.

Parameter Teknis Standar

• Kisaran Kapasitas: 30 kVA hingga 31.500 kVA — Meliputi kebutuhan distribusi listrik industri dan komersial tugas berat rendah hingga berat

• Kelas Tegangan Tinggi: 6,6 kV ke atas — Cocok dengan jaringan distribusi utilitas tegangan menengah hingga tinggi

• Grup Vektor: Dyn11, Yyn0, Ynd11, Ynyn0, Yd11 — Memastikan pencocokan fase yang fleksibel, dukungan grounding, dan penekanan harmonik

• Bahan Inti: Baja Silikon Berorientasi Butir Gulung Dingin (CRGO) — Mengarahkan fluks magnet dengan kehilangan histeresis rendah

• Bahan Gulungan: Tembaga Elektrolit atau Aluminium Bermutu Tinggi — Menghantarkan arus primer dan sekunder secara efisien

• Kelas Isolasi: Kelas F (Standar), Kelas H (Permintaan Khusus) — Mencegah kerusakan listrik antar-belokan dan fase-ke-tanah

• Perlindungan Penutup: IP20 (Dalam Ruangan), IP23 (Dalam/Luar Ruangan Tahan Cuaca) — Melindungi komponen berenergi dari kontak fisik dan masuknya lingkungan

• Metode Pendinginan: AN (Udara Alami) / AF (Air Forced) — Menghilangkan panas tembaga dan inti secara efektif

Bagaimana Cara Kerja Trafo Tipe Kering?

Trafo tipe kering beroperasi berdasarkan prinsip induksi elektromagnetik timbal balik, di mana arus bolak-balik pada belitan primer menciptakan fluks magnet yang bervariasi terhadap waktu pada inti besi laminasi, yang menginduksi tegangan sekunder proporsional.

Ketika tegangan bolak-balik diterapkan pada belitan primer, ia menggerakkan arus bolak-balik melalui belitan konduktor. Arus ini membentuk medan magnet dinamis di dalam sirkuit magnet tertutup yang dibentuk oleh inti baja silikon berorientasi butiran canai dingin. Inti bertindak sebagai jalur keengganan rendah, menyalurkan fluks magnet melalui strukturnya dan secara efektif menghubungkan belitan primer ke belitan sekunder. Karena fluks ini terus menerus mengembang, berkontraksi, dan membalikkan polaritas selaras dengan frekuensi sumber, fluks ini menginduksi gaya gerak listrik (EMF) pada belitan sekunder sesuai dengan Hukum Induksi Elektromagnetik Faraday.

Rasio antara tegangan primer dan tegangan sekunder diatur secara ketat oleh rasio belitan fisik kumparan primer relatif terhadap kumparan sekunder. Didukung oleh keahlian teknik selama 30 tahun, konfigurasi belokan yang presisi menjamin keluaran tegangan yang stabil di seluruh kelompok vektor standar seperti Dyn11, Yyn0, Ynd11, Ynyn0, dan Yd11.

Panas yang dihasilkan oleh rugi-rugi listrik harus terus menerus dievakuasi untuk mencegah kerusakan termal pada insulasi dielektrik padat. Saluran udara yang terintegrasi langsung antara lapisan kumparan primer dan sekunder memungkinkan udara sekitar melewati permukaan belitan melalui konveksi termal alami (AN). Ketika diperlukan tingkat keluaran berkelanjutan yang lebih tinggi, kipas pendingin otomatis (AF) dapat diaktifkan untuk mempercepat aliran udara di seluruh saluran inti, sehingga meningkatkan total kapasitas pembuangan panas secara signifikan.

Sistem Isolasi Apa yang Digunakan pada Transformator Tipe Kering?

Trafo tipe kering menggunakan sistem insulasi padat berkinerja tinggi yang dikategorikan dalam kelas termal yang diakui, khususnya Kelas F dan Kelas H , untuk menahan suhu pengoperasian yang terus meningkat.

Karena trafo tipe kering tidak memiliki media insulasi cair, keandalannya bergantung sepenuhnya pada kualitas dan peringkat termal bahan insulasi padatnya. Standar insulasi utama untuk transformator tipe kering kelas industri adalah Kelas F , sedangkan Kelas H tersedia untuk persyaratan operasional lingkungan atau suhu tinggi khusus.

• Insulasi Kelas F (Persyaratan Standar): Dirancang untuk batas suhu pengoperasian maksimum yang diijinkan sebesar 105°C (batas kenaikan suhu 105K dalam kondisi pengoperasian standar). Bahan Kelas F, terutama dilengkapi enkapsulasi resin epoksi dan senyawa fiberglass bermutu tinggi, memberikan kekuatan mekanik yang kuat dan ketahanan listrik yang luar biasa untuk aplikasi industri umum.

• Insulasi Kelas H (Persyaratan Khusus): Dirancang untuk peningkatan batas suhu pengoperasian maksimum 150°C (batas kenaikan suhu 150K dalam siklus kerja berat). Memanfaatkan lembaran non-woven aramid canggih dan bahan impregnasi berbasis silikon, sistem Kelas H menyediakan ruang kepala termal yang unggul untuk kebutuhan beban berlebih, lokasi suhu lingkungan tinggi, atau lingkungan harmonis yang parah.

Ikhtisar Klasifikasi Termal

• Kelas F (Persyaratan Standar): Batas Suhu Pengoperasian: 105°C | Komposisi Khas: Resin epoksi, fiberglass yang telah diresapi sebelumnya, laminasi komposit

• Kelas H (Persyaratan Khusus): Batas Suhu Pengoperasian: 150°C | Komposisi Khas: Kertas aramid (Nomex), resin silikon, fiberglass struktural suhu tinggi

Apa Jenis Utama Transformator Tipe Kering?

Dua desain trafo tipe kering industri yang dominan diproduksi dengan teknologi yang telah terbukti di lapangan selama 30 tahun adalah trafo Cast Resin Tipe Kering (CRT), yang membungkus belitan dalam resin epoksi, dan trafo Vacuum Pressure Impregnated (VPI), yang memanfaatkan penetrasi pernis isolasi suhu tinggi di bawah tekanan vakum.

1. Transformator Tipe Kering Resin Cor (CRT).

Transformator Resin Cor memiliki kumparan primer bertegangan tinggi yang sepenuhnya dikemas di dalam resin epoksi bermutu tinggi dalam kondisi vakum yang presisi. Proses pengecoran memastikan penyegelan fisik yang lengkap tanpa kantong udara atau rongga, sehingga menghasilkan kekuatan geser mekanis yang tinggi dan kinerja tahan api yang dapat memadamkan sendiri. Gulungan tegangan rendah sekunder biasanya digulung dengan konduktor foil kontinu dan diikat untuk menahan tekanan hubung singkat termal dan elektromagnetik yang parah.

Karena konduktor tersegel sepenuhnya di dalam penghalang resin epoksi padat dan padat, kelembapan atmosfer, asap kimia, debu industri, dan kabut garam tidak dapat menembus rakitan belitan. Enkapsulasi padat ini menghasilkan tingkat pelepasan sebagian yang sangat rendah, menghilangkan busur mikro dan memastikan kinerja operasional yang aman dalam rentang daya dari 30 kVA hingga 31,500 kVA pada tingkat tegangan primer 6,6 kV ke atas.

2. Transformator Impregnasi Tekanan Vakum (VPI).

Transformator yang diresapi Tekanan Vakum menggunakan insulasi kertas aramid suhu tinggi yang berlapis-lapis di antara belitan belitan, yang kemudian ditempatkan ke dalam bejana bertekanan vakum tertutup. Bejana tersebut mengalami siklus vakum dalam untuk menghilangkan sisa kelembapan dan udara, setelah itu pernis isolasi suhu tinggi dimasukkan untuk melapisi setiap lapisan secara mendalam. Rakitan tersebut kemudian diawetkan secara termal untuk membentuk unit struktural yang kohesif dan tahan lembab yang cocok untuk pengaturan distribusi dalam ruangan yang berventilasi baik.

Apa Keuntungan yang Ditawarkan Transformator Tipe Kering?

• Keamanan Tinggi & Bahaya Kebakaran Nol: Resin epoksi dan bahan dielektrik padat tahan api dan dapat padam sendiri, sehingga menghilangkan risiko ledakan.

• Ramah Lingkungan: Bebas dari cairan dielektrik beracun atau minyak mineral, mencegah kontaminasi tanah dan bahaya kebocoran cairan.

• Instalasi Fleksibel & Hemat Biaya: Dapat dipasang langsung di dekat pusat beban di dalam ruangan tanpa memerlukan bak penampung minyak atau firewall khusus.

• Persyaratan Perawatan Rendah: Menghilangkan pengujian oli, pemurnian, dan rutinitas penggantian gasket, hanya memerlukan pemeriksaan debu dasar berkala dan pemeriksaan pengencangan.

• Kapasitas Luas & Kemampuan Tegangan: Opsi daya standar mulai dari 30 kVA hingga 31.500 kVA dengan kemampuan tegangan tinggi 6,6 kV ke atas, dengan dukungan grup vektor termasuk Dyn11, Yyn0, Ynd11, Ynyn0, dan Yd11.

Dimana Transformator Tipe Kering Biasa Digunakan?

Memanfaatkan keahlian industri selama 30 tahun, trafo tipe kering banyak digunakan di lingkungan yang mengutamakan keselamatan manusia, pencegahan kebakaran, dan perlindungan lingkungan:

• Pusat komersial bertingkat tinggi, rumah sakit, dan bangunan infrastruktur umum.

• Stasiun kereta bawah tanah, utilitas bawah tanah, dan terminal bandara.

• Anjungan kelautan bawah laut, ladang angin lepas pantai, dan proyek pembuatan kapal.

• Pabrik kimia, pabrik baja, dan sistem distribusi industri berat.
