Descripción general del proyecto
Tipo de proyecto: Actualización y expansión de la red de distribución de energía en el sitio minero
Fecha de finalización: septiembre de 2024
Ubicación: Región de Pilbara, Australia Occidental
Cliente final: Importante empresa minera de mineral de hierro
Constructor de centralitas locales: Socio australiano certificado por TSTYNICE
Aplicación: Proporcionar distribución de energía confiable para una nueva planta de procesamiento de mineral e instalaciones de campamento, reemplazando la generación de diésel obsoleta.
Solución técnica
En colaboración con un constructor de tableros de distribución local, TSTYNICE entregó una solución completa de distribución de energía de grado minero de media tensión de 11 kV a baja tensión de 1 kV, que comprende un transformador sumergido en aceite y tableros de distribución para exteriores que cumplen con AS/NZS.
Alcance del suministro
1. Transformador de potencia principal
Modelo: MIN-S11-M-2000/11
Capacidad: 2000kVA
Tensión: 11 kV ± 2x2,5% / 1050 V (1,05 kV)
Frecuencia: 50Hz
Tipo: Exterior, sumergido en aceite, aislamiento de aceite mineral, refrigeración ONAN
Diseño Especial: Robusto para uso minero, grupo vectorial Dyn11, estructura mecánica reforzada para ambientes de alta vibración.
Estándares: Cumple con AS 60076.1 y AS 2374.1.

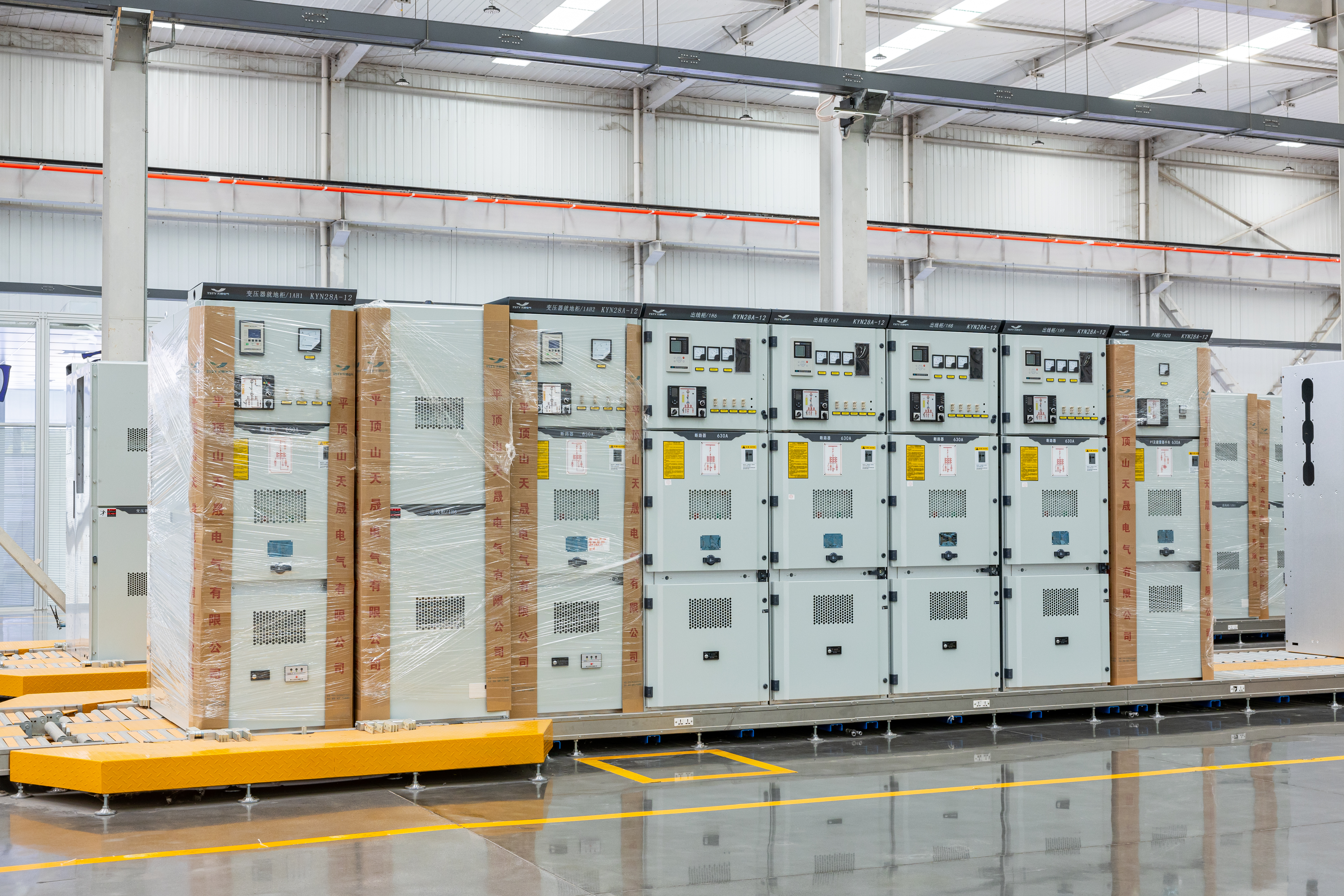

2. Cuadro de distribución principal exterior (OMSB) con clasificación de 1000 V (Ue)
Clasificaciones: Ue = 1000 V CA, Ui = 1100 V, Icw = 65 kA/1 s
Suministro entrante: 1 alimentador del lado BT del transformador, equipado con un disyuntor de aire (ACB) de 3200 A con protección por microprocesador.
Alimentadores de Salida: 12 circuitos que incluyen:
4 x 630A (trituradoras, motores transportadores)
4 x 400A (Bombas de agua, Compresores)
4 x 250A (Iluminación, Campamento, Energía Auxiliar)
Gabinete: Construcción de acero completamente soldada, grado de protección IP54 (protección contra polvo y chorros de agua), acabado de protección contra la corrosión C5-M (chorro de arena + imprimación epóxica rica en zinc + capa final de poliuretano) para ambientes costeros de alta salinidad.
Construcción interna: Cumple con AS/NZS 61439.1 y .2, Forma 4b, Tipo de separación 4.
Barras colectoras: Cobre, nominal 4000 A, corriente soportada de corta duración 65 kA.
3. Panel de compensación de condensadores exteriores
Capacidad: 600 kvar, Corrección automática del factor de potencia (APFC)
Diseño: Configuración desafinada (7% de reactancia) para suprimir los armónicos 5.° y 7.° de los variadores de frecuencia (VFD).
Características principales
1. Adaptabilidad extrema al entorno
Clima: Diseñado para temperaturas ambiente de hasta 50 °C, con todos los componentes reducidos para garantizar la capacidad de carga completa.
Protección: Las puertas del cuadro cuentan con juntas antipolvo y resistencias anticondensación. El tanque del transformador tiene un recubrimiento especial para resistencia a los rayos UV y al polvo rojo corrosivo.
Estructura: Todos los sujetadores externos son de acero inoxidable. La base del cuadro de distribución está elevada 200 mm para evitar inundaciones y acumulación de polvo.
2. Seguridad y confiabilidad
Estándares de seguridad: Cumple totalmente con la norma australiana AS/NZS 3000 (Reglas de cableado) y las normas de seguridad eléctrica en sitios mineros.
Seguridad operativa: el tablero de distribución cuenta con enclavamiento mecánico, disposiciones de bloqueo y ventanas de visualización. Transformador equipado con válvula de alivio de presión, relé de presión repentina y monitoreo de temperatura del aceite.
Facilidad de mantenimiento: Diseño modular. El transformador tiene cambiador de tomas e interfaz de filtración de aceite en línea. El tablero de distribución utiliza disyuntores extraíbles para facilitar el mantenimiento.
3. Integración y cumplimiento local
Colaboración con el constructor local: TSTYNICE suministró el transformador, los componentes centrales del tablero y los planos de diseño completos. El montaje final, el cableado y la certificación local fueron realizados por un constructor de cuadros de distribución australiano certificado.
Certificación y pruebas: Pruebas de tipo completas realizadas antes del envío, incluidas pruebas de resistencia a cortocircuitos y aumento de temperatura del transformador, y verificación de resistencia a cortocircuitos, dieléctrica y aumento de temperatura del tablero de distribución. Se proporcionaron informes de pruebas que cumplían con los requisitos australianos.
Ejecución del proyecto
Modelo de colaboración: TSTYNICE (Diseño, Equipo principal) + Constructor de cuadros de distribución local australiano (Montaje, Cumplimiento local, Soporte de instalación).
Plazo de entrega: 18 semanas en total (4 semanas de finalización del diseño, 12 semanas de fabricación, 2 semanas de transporte marítimo).
Instalación en el sitio: Completada por el equipo eléctrico del cliente bajo la guía técnica del constructor local, lo que reduce significativamente los costos.
Puesta en servicio: realizada conjuntamente por ingenieros de ambas partes, incluida la configuración del relé de protección, pruebas lógicas APFC y operación de prueba a carga completa.
Resultados operativos
Suministro de energía confiable: El sistema ha funcionado sin fallas durante más de 6 meses, reemplazando con éxito la generación de diésel de alto costo y proporcionando energía estable a la planta de procesamiento.
Eficiencia energética: el factor de potencia se mantiene constantemente por encima de 0,98, lo que evita penalizaciones por servicios públicos y reduce las pérdidas en la línea.
Mantenimiento reducido: El diseño robusto ha minimizado los requisitos de mantenimiento de rutina en entornos hostiles.
