Projektübersicht
Projekttyp: Modernisierung und Erweiterung des Stromverteilungsnetzes des Minenstandorts
Fertigstellungsdatum: September 2024
Standort: Pilbara-Region, Westaustralien
Endkunde: Großes Eisenerzbergbauunternehmen
Lokaler Schaltanlagenbauer: TSTYNICE zertifizierter australischer Partner
Anwendung: Bereitstellung einer zuverlässigen Stromverteilung für eine neue Erzverarbeitungsanlage und Lagereinrichtungen als Ersatz für veraltete Dieselgeneratoren.
Technische Lösung
In Zusammenarbeit mit einem örtlichen Schaltanlagenbauer lieferte TSTYNICE eine komplette 11-kV-Mittelspannungs- bis 1-kV-Niederspannungs-Stromverteilungslösung in Bergbauqualität, bestehend aus einem Öltransformator und AS/NZS-konformen Außenschaltanlagen.
Lieferumfang
1. Hauptstromtransformator
Modell: MIN-S11-M-2000/11
Kapazität: 2000 kVA
Spannung: 11 kV ± 2x2,5 % / 1050 V (1,05 kV)
Frequenz: 50 Hz
Typ: Outdoor, in Öl getaucht, Mineralölisolierung, ONAN-Kühlung
Spezielles Design: Robuste, bergbautaugliche Dyn11-Vektorgruppe, verstärkte mechanische Struktur für Umgebungen mit starken Vibrationen.
Standards: Konform mit AS 60076.1 und AS 2374.1.

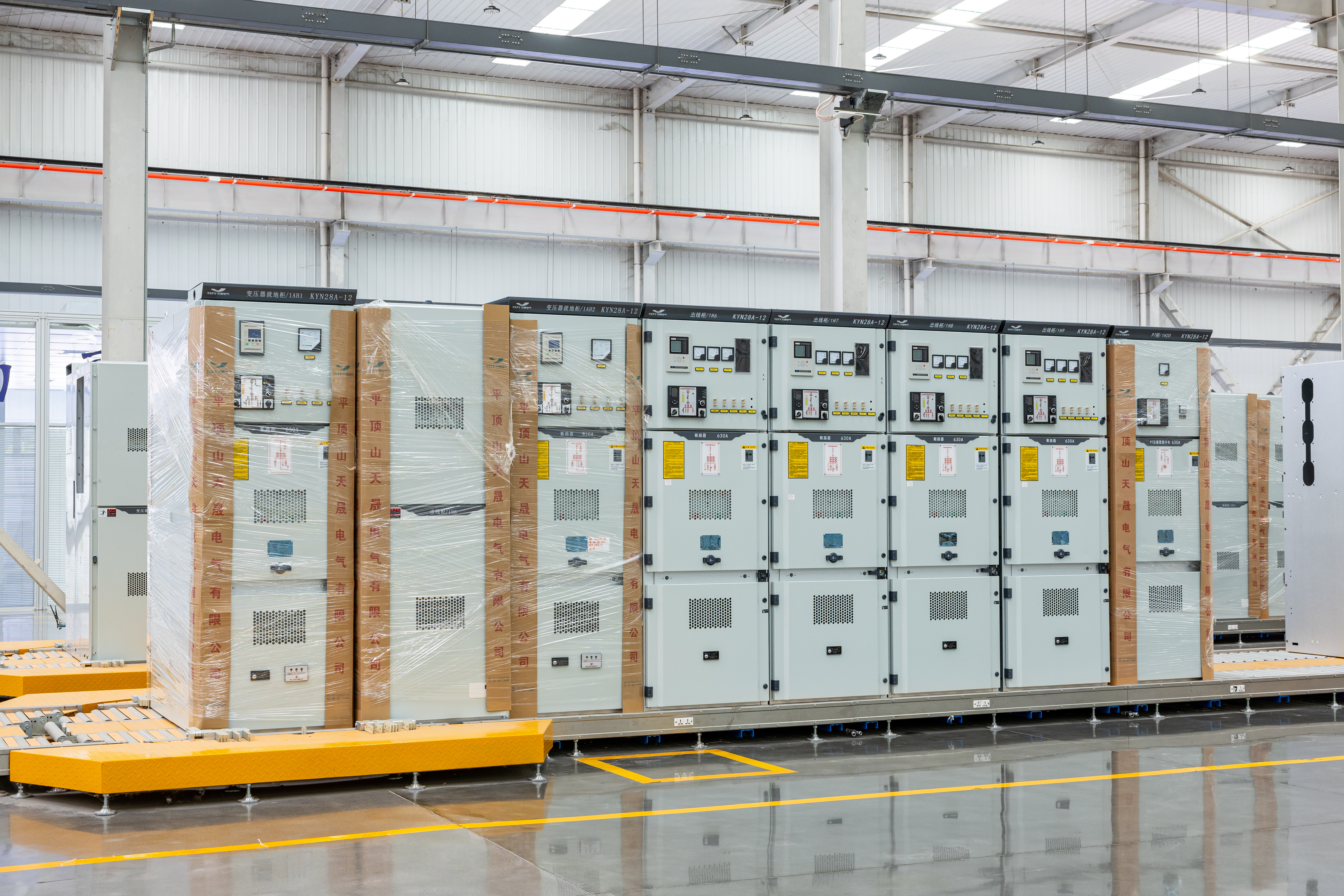

2. 1000 V (Ue) ausgelegte Hauptschalttafel für den Außenbereich (OMSB)
Nennwerte: Ue = 1000 V AC, Ui = 1100 V, Icw = 65 kA/1 s
Einspeisung: 1 Einspeisung von der Niederspannungsseite des Transformators, ausgestattet mit einem 3200-A-Leistungsschalter (ACB) mit Mikroprozessorschutz.
Abgehende Einspeisungen: 12 Stromkreise, darunter:
4 x 630 A (Brecher, Fördermotoren)
4 x 400 A (Wasserpumpen, Kompressoren)
4 x 250 A (Beleuchtung, Camp, Hilfsstrom)
Gehäuse: Vollständig geschweißte Stahlkonstruktion, Schutzart IP54 (staub- und strahlwassergeschützt), C5-M-Korrosionsschutzbeschichtung (Sandstrahlen + zinkreiche Epoxidgrundierung + Polyurethan-Deckbeschichtung) für Küstenumgebungen mit hohem Salzgehalt.
Interne Konstruktion: Konform mit AS/NZS 61439.1 und .2, Form 4b, Trennungstyp 4.
Sammelschienen: Kupfer, Nennstrom 4000 A, Kurzzeitstromfestigkeit 65 kA.
3. Kompensationspanel für Außenkondensatoren
Kapazität: 600 kvar, automatische Leistungsfaktorkorrektur (APFC)
Design: Verstimmte Konfiguration (7 % Reaktanz) zur Unterdrückung der 5. und 7. Harmonischen von Frequenzumrichtern (VFDs).
Kernfunktionen
1. Extreme Anpassungsfähigkeit an die Umgebung
Klima: Ausgelegt für Umgebungstemperaturen bis zu 50 °C, wobei alle Komponenten reduziert sind, um die Volllastfähigkeit sicherzustellen.
Schutz: Die Schaltschranktüren verfügen über staubdichte Dichtungen und Antikondensationsheizungen. Der Transformatortank verfügt über eine spezielle Beschichtung für Beständigkeit gegen UV-Strahlung und korrosiven roten Staub.
Struktur: Alle externen Befestigungselemente sind aus Edelstahl. Der Sockel der Schalttafel ist um 200 mm erhöht, um die Ansammlung von Hochwasser und Staub zu verhindern.
2. Sicherheit und Zuverlässigkeit
Sicherheitsstandards: Vollständig konform mit den australischen AS/NZS 3000 (Verkabelungsregeln) und den elektrischen Sicherheitsvorschriften für Minenstandorte.
Betriebssicherheit: Die Schalttafel verfügt über mechanische Verriegelung, Sperrvorrichtungen und Sichtfenster. Transformator ausgestattet mit Druckbegrenzungsventil, plötzlichem Druckrelais und Öltemperaturüberwachung.
Wartungsfreundlichkeit: Modularer Aufbau. Der Transformator verfügt über einen Stufenschalter und eine Online-Ölfiltrationsschnittstelle. Die Schalttafel nutzt ausfahrbare Leistungsschalter für eine einfache Wartung.
3. Lokale Integration und Compliance
Zusammenarbeit mit Local Builder: TSTYNICE lieferte den Transformator, Kernkomponenten der Schaltanlage und vollständige Konstruktionszeichnungen. Die Endmontage, Verkabelung und lokale Zertifizierung wurden vom zertifizierten australischen Schaltanlagenbauer durchgeführt.
Zertifizierung und Tests: Vollständige Typprüfung, die vor dem Versand abgeschlossen ist, einschließlich Tests zur Temperaturerhöhung des Transformators und zur Kurzschlussfestigkeit sowie zur Überprüfung der Temperaturerhöhung der Schalttafel, der dielektrischen Festigkeit und der Kurzschlussfestigkeit. Es wurden Testberichte gemäß den australischen Anforderungen bereitgestellt.
Projektdurchführung
Kooperationsmodell: TSTYNICE (Design, Kernausrüstung) + australischer lokaler Schaltanlagenbauer (Montage, lokale Compliance, Installationsunterstützung).
Lieferzeit: insgesamt 18 Wochen (4 Wochen Design-Finalisierung, 12 Wochen Fertigung, 2 Wochen Seefracht).
Installation vor Ort: Wird vom Elektroteam des Kunden unter der technischen Anleitung des örtlichen Bauunternehmers durchgeführt, wodurch die Kosten erheblich gesenkt werden.
Inbetriebnahme: Gemeinsam von Ingenieuren beider Parteien durchgeführt, einschließlich Einstellung des Schutzrelais, Prüfung der APFC-Logik und Probebetrieb unter Volllast.
Operative Ergebnisse
Zuverlässige Stromversorgung: Das System läuft seit über sechs Monaten fehlerfrei, ersetzt erfolgreich die kostenintensive Dieselerzeugung und sorgt für eine stabile Stromversorgung der Verarbeitungsanlage.
Energieeffizienz: Der Leistungsfaktor wird konstant über 0,98 gehalten, wodurch Netzstrafen vermieden und Leitungsverluste reduziert werden.
Reduzierter Wartungsaufwand: Das robuste Design minimiert den routinemäßigen Wartungsaufwand in rauen Umgebungen.
