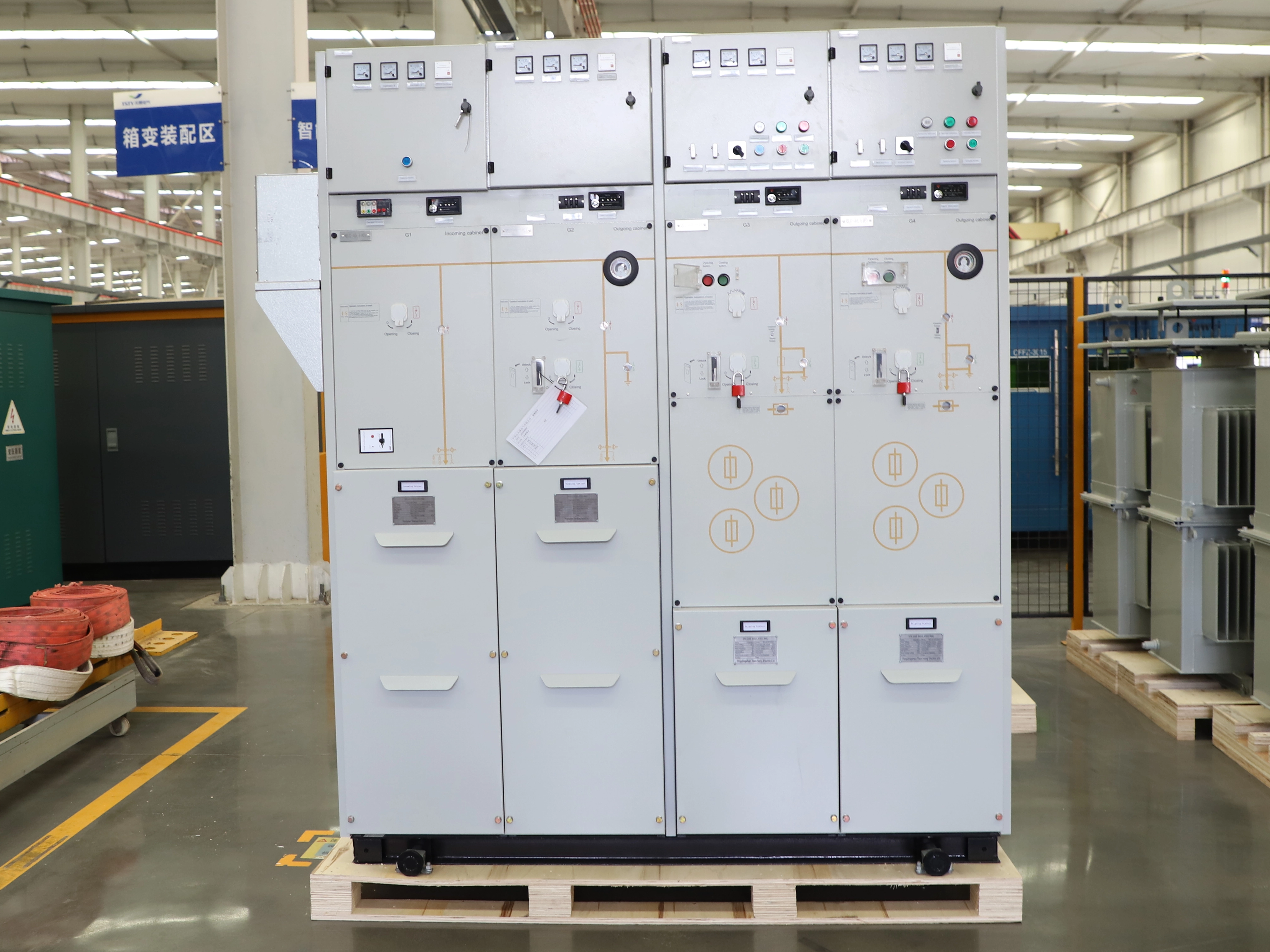

Bildunterschrift: Lieferung und Installation von zwei Feldern gasisolierter 24-kV-Schaltanlagen (GIS) mit Ringleitungskonfiguration zur Bereitstellung einer kompakten, wartungsfreien Mittelspannungsverteilung für eine neue industrielle Verarbeitungsanlage in der Region Alto Paraná in Paraguay.
Kunde: Große agroindustrielle Verarbeitungsanlage
Standort: Ciudad del Este, Alto Paraná, Paraguay
Umfang: Entwurf, Lieferung, Installation und Inbetriebnahme einer kompletten MS-Schaltanlagenlösung einschließlich zweier GIS-Felder mit zugehörigen Schutz-, Steuerungs- und Messsystemen.
Herausforderung: Bereitstellung einer zuverlässigen, platzsparenden MV-Verteilung in einer Industrieumgebung mit hoher Luftfeuchtigkeit und begrenzten Wartungsressourcen unter Einhaltung der technischen Standards Paraguays und des Mercosur.
Gerätekonfiguration:
2 x Komplette GIS-Schächte, typgeprüft als zusammengebaute Einheit
Jede Feldkonfiguration: 1 Kabeleinspeisung + 1 Transformatoreinspeisung + 1 Sammelschienenabschnitt
Bildung eines flexiblen Einzelsammelschienensystems mit zukünftiger Erweiterungsfähigkeit
Technische Kernparameter:
Nennspannung: 24 kV
Nennstrom: 630 A (Sammelschiene), 400 A (Einspeisung)
Kurzschlussfestigkeit: 25 kA für 3 Sekunden
Isoliermedium: SF6-Gas bei 0,4 MPa (absoluter Druck)
Sammelschienensystem: Einzelsammelschiene, Kupfer, vollständig gekapselt
Betätigungsmechanismus: Federbetätigt für Leistungsschalter, manuell für Trennschalter und Erdungsschalter
Gehäuseschutz: Schutzart IP67 für das Eindringen von Staub und Wasser
Integrierte Funktionen:
Digitale Multifunktions-Schutzrelais (spanische/portugiesische Schnittstelle)
Energiemessklasse 0,5S
Fehlerdurchgangsanzeiger mit Fernanzeigefunktion
Gasdichteüberwachung mit Temperaturkompensation
Lokaler Steuerschrank mit Blindschaltbild
1. Kompaktes Design für begrenzten Platz
Die GIS-Technologie reduzierte den Platzbedarf im Vergleich zu herkömmlichen AIS (Air-Isulated Switchgear) um 60 %.
Alle stromführenden Teile sind in SF6 gekapselt, was eine sichere Installation in beengten industriellen Umspannwerken ermöglicht
Das von vorne zugängliche Design minimiert den benötigten Arbeitsraum rund um die Ausrüstung
2. Umweltverträglichkeit
Hohe Luftfeuchtigkeit: Hermetisch versiegelte Fächer verhindern das Eindringen von Feuchtigkeit, was für das subtropische Klima Paraguays mit einer durchschnittlichen Luftfeuchtigkeit von 80 % von entscheidender Bedeutung ist
Temperaturbereich: Zertifiziert für Dauerbetrieb von -5 °C bis +55 °C
Korrosionsschutz: Edelstahlschrauben und spezielle Beschichtung der Gehäuse für Industrieatmosphäre
3. Wartungsfreier Betrieb
Lebenslang versiegeltes Design mit 25-jährigem Wartungsintervall für die Primärausrüstung
Eine regelmäßige Reinigung der Isolierflächen ist nicht erforderlich
Mindestanzahl beweglicher Teile in Gasräumen
Bereitstellung von Gashandhabungsgeräten für lebenslangen Wartungssupport
4. Sicherheit und einfache Bedienung
Sichtbare Erdung durch Sichtfenster
Eine mechanische Verriegelung verhindert falsche Bedienabläufe
Die Schaltreihenfolge der fünf Positionen ist klar angegeben
Das geerdete Metallgehäuse bietet umfassenden Bedienerschutz
Keine freiliegenden spannungsführenden Teile, egal auf welcher Spannungsebene
Anpassung und Tests:
Kundenspezifische Sammelschienenanordnung passend zu vorhandenen Transformatoranschlüssen
Werksabnahmetests (FAT), die von Kundeningenieuren virtuell beobachtet werden
Vollständige Sekundärschaltpläne auf Spanisch
Lokale paraguayische Standards (NP) im Design berücksichtigt
Installation und Inbetriebnahme:
Vormontierte Module reduzierten die Installationszeit vor Ort auf 5 Tage
Spezialwerkzeuge und SF6-Gashandhabungsausrüstung werden bereitgestellt
Örtliche Elektriker werden in Betrieb und grundlegender Wartung geschult
Vollständige Inbetriebnahmetests einschließlich Gasleckerkennung, Kontaktwiderstand und Funktionstests
Zuverlässigkeitsleistung:
Keine ungeplanten Ausfälle in den ersten 12 Betriebsmonaten
Vollständige Beseitigung wildtierbedingter Störungen (häufiges Problem bei Freilandanlagen)
Trotz erheblicher Umgebungstemperaturschwankungen wurde ein stabiler Gasdruck aufgezeichnet
Platz- und Kosteneinsparungen:
8 Quadratmeter Grundfläche eingespart im Vergleich zu herkömmlichen Schaltanlagen
Reduzierte Baukosten aufgrund geringerer Fundamentanforderungen
Niedrigere Versicherungsprämien durch verbesserten Brandschutz (keine freiliegenden spannungsführenden Teile)
Wartungseffizienz:
Die jährliche Wartungszeit wurde von 40 auf 8 Personenstunden reduziert
Kein Reinigen oder Nachziehen der Sammelschienenverbindungen erforderlich
Die Fernüberwachungsfunktion reduziert den Bedarf an physischen Inspektionen
Primärstandards: IEC 62271-200, IEC 62271-1
Lokale Konformität: Äquivalente der paraguayischen Norma Paraguaya (NP).
Regionale Standards: Anforderungen an elektrische Geräte des Mercosur
Sicherheitsstandards: IEC 62271-201 für GIS-Abteile
SF6-Handhabung: IEC 60480-Richtlinien mit emissionsfreien Verfahren
Dokumentation: Alle Handbücher, Testberichte und Zeichnungen auf Spanisch mit zweisprachigen (Spanisch-Englisch) technischen Zusammenfassungen.
