في الشبكة المعقدة من البنية التحتية الحديثة، هناك عدد قليل من المكونات التي تعتبر أساسية ولكن يتم تجاهلها مثل المحول. تشكل هذه القوى العاملة الصامتة العمود الفقري الحاسم لأنظمة الطاقة الكهربائية لدينا، مما يتيح نقل وتوزيع الكهرباء بكفاءة عبر مسافات شاسعة. في حين أن المحولات أحادية الطور شائعة في التطبيقات السكنية، فإن العالم الصناعي والتجاري يعمل بالطاقة ثلاثية الطور. يوجد في قلب هذا النظام محول الطاقة المغمور بالزيت ثلاثي الطور، وهو عبارة عن قطعة هندسية قوية وموثوقة مصممة للتعامل مع مستويات الطاقة الهائلة. تتعمق هذه المقالة في البناء والتشغيل، والأهم من ذلك، مخططات الاتصال الحيوية لهذه المحولات، مما يوفر فهمًا شاملاً للمهندسين والفنيين وأي شخص مهتم بتدفق الطاقة التي تغذي عالمنا.

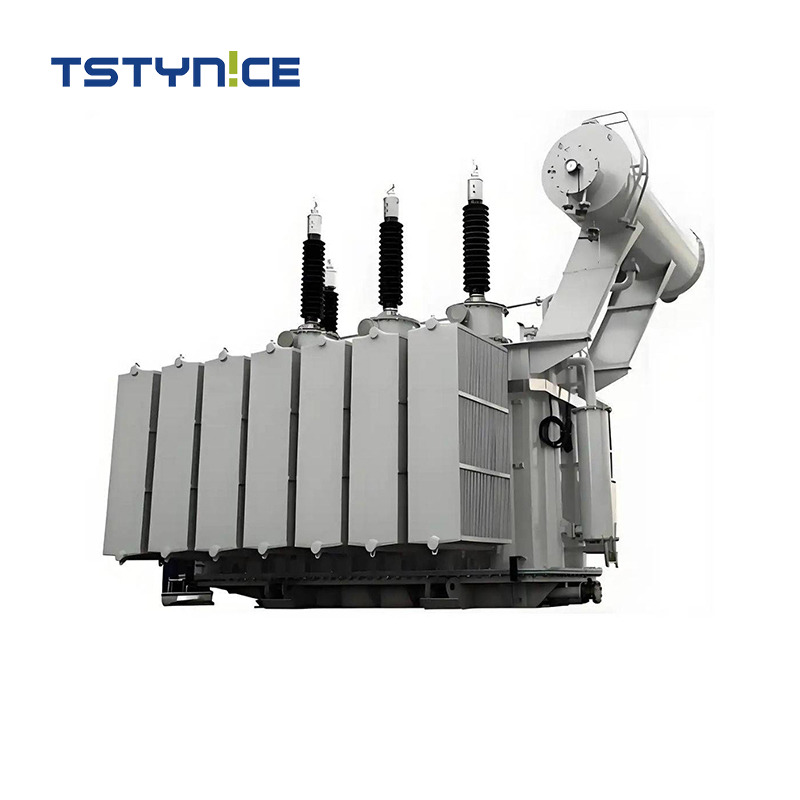

أ المحول ثلاثي الطور r هو في الأساس جهاز واحد ثابت يتعامل مع المراحل الثلاث للنظام الكهربائي في وقت واحد. يعد بنائه أعجوبة من الهندسة الكهربائية والميكانيكية، وهو مصمم لتحقيق أقصى قدر من الكفاءة والمتانة والسلامة. النوع الأكثر شيوعًا وقوة، خاصة لتطبيقات الجهد العالي، هو محول الطاقة المغمور بالزيت ثلاثي الطور. يمكن تقسيم بنائه على نطاق واسع إلى نوعين رئيسيين بناءً على ترتيب اللب والملفات: نوع اللب ونوع الصدفة.
يعد تصميم النوع الأساسي أكثر انتشارًا لمحولات الطاقة الكبيرة. إنه يتميز بثلاثة أطراف، مع ملفات الجهد المنخفض (LV) والجهد العالي (HV) لكل مرحلة موضوعة بشكل مركزي على طرف منفصل. يوفر هذا التصميم تبريدًا أفضل وسهولة الوصول إلى اللفات للصيانة. من ناحية أخرى، يحتوي نوع الغلاف على طرف مركزي محاط باللفات، مع مسار التدفق المغناطيسي الذي يحيط باللفات مثل الصدفة. على الرغم من أنها توفر دائرة مغناطيسية أقصر وحماية ميكانيكية أفضل، إلا أنها قد تكون أكثر تعقيدًا في التصنيع والتبريد.
بغض النظر عن التصميم الأساسي، فإن مكونات محول الطاقة الحديث المغمور بالزيت ثلاثي الطور تم تصميمها بدقة لتعمل في تناغم:
الدائرة المغناطيسية: يتكون القلب من صفائح رقيقة مغلفة من فولاذ السيليكون. يعد هذا التصفيح أمرًا بالغ الأهمية لتقليل خسائر التيار الدوامي، وهو عنصر أساسي في فقدان عدم التحميل. تتمثل مهمة النواة في توفير مسار منخفض الممانعة للتدفق المغناطيسي الناتج عن اللفات.
الدائرة الكهربائية: تتكون من اللفات ذات الجهد العالي والمنخفض، وعادةً ما تكون مصنوعة من النحاس أو الألومنيوم. يتم عزل هذه الملفات بعناية عن بعضها البعض وعن القلب. يؤثر تصميم هذه اللفات بشكل مباشر على فقدان حمل المحول ومقاومة دائرة القصر.
الزيت العازل: هو شريان الحياة للمحولات المغمورة بالزيت. يخدم الزيت غرضًا مزدوجًا: فهو يوفر عزلًا كهربائيًا فائقًا بين الأجزاء الحية والخزان المؤرض، ويعمل كوسيط تبريد فعال، حيث ينقل الحرارة من القلب والملفات إلى مشعات التبريد.
خزان الحفظ: هذا خزان مساعد يتم تركيبه فوق خزان المحولات الرئيسي. إنه يسمح بتمدد وانكماش الزيت العازل نتيجة لتغيرات درجة الحرارة، مما يمنع تعرض الخزان الرئيسي للضغط.
جهاز التنفس: جهاز التنفس، الذي غالبًا ما يكون مملوءًا بهلام السيليكا، متصل بالحافظ. وتتمثل وظيفته في التأكد من أن الهواء الذي يدخل إلى جهاز الحفظ جاف، مما يمنع الرطوبة من تلويث الزيت وإضعاف خصائصه العازلة. وهذا أمر بالغ الأهمية للحفاظ على أداء الختم على المدى الطويل.
نظام التبريد: خزان المحولات مزود بمشعات أو زعانف لتبديد الحرارة. يتم تصنيف طرق التبريد وفقًا لمعايير مثل ONAN (Oil Natural Air Natural) للوحدات الأصغر وONAF (Oil Natural Air Forced) للتطبيقات الأكبر حجمًا والأكثر تطلبًا، حيث يتم استخدام المراوح لزيادة تدفق الهواء فوق المشعات.
يتم وضع المجموعة بأكملها في خزان فولاذي قوي مصمم لتحمل الضغط والعوامل البيئية، مما يضمن التشغيل الموثوق للمحول لعقود من الزمن.
مبدأ تشغيل المحول ثلاثي الطور متجذر في قانون فاراداي للحث الكهرومغناطيسي. عندما يتدفق تيار متردد عبر الملف الأولي، فإنه يخلق تدفقًا مغناطيسيًا متغيرًا بمرور الوقت في الدائرة المغناطيسية (القلب). يؤدي هذا التدفق المتغير إلى إحداث جهد في الملف الثانوي. تحدد نسبة اللفات بين اللفات الأولية والثانوية نسبة تحويل الجهد.
في نظام ثلاثي الطور، تحدث هذه العملية في وقت واحد على ثلاث مجموعات منفصلة من اللفات، يتم تنشيط كل منها بواسطة مرحلة من إمداد التيار المتردد ثلاثي الطور، والتي تفصل بينها مسافة 120 درجة. وهذا يخلق مجالًا مغناطيسيًا متوازنًا ودوارًا داخل قلب المحول، مما يسمح بنقل الطاقة بشكل سلس وثابت. إن التفاعل بين الدائرة المغناطيسية والدائرة الكهربائية هو ما يسهل تصعيد أو خفض الفولتية، مما يجعل نقل الطاقة لمسافات طويلة ممكنًا وفعالًا.
أحد الجوانب الرئيسية لأداء المحول هو خسائره، والتي تعتبر مقاييس حاسمة لأي محول طاقة مغمور بالزيت ثلاثي الطور. يتم تصنيفها في المقام الأول على النحو التالي:
خسارة عدم التحميل (خسارة النواة): تحدث هذه الخسارة في القلب عندما يتم تنشيط المحول، بغض النظر عما إذا كان يقوم بتزويد الحمل بالطاقة. وهو يتألف من فقدان التباطؤ (بسبب مغنطة وإزالة مغنطة المادة الأساسية) وفقدان التيار الدوامي (بسبب التيارات المتداولة المستحثة في الصفائح الأساسية). تستخدم المحولات الحديثة الفولاذ عالي الجودة الموجه نحو الحبوب لتقليل هذه الخسائر.
خسارة الحمل (خسارة النحاس): تتناسب هذه الخسارة مع مربع تيار الحمل المتدفق عبر اللفات (خسارة I⊃2;R). إنها الحرارة المتولدة بسبب مقاومة الموصلات المتعرجة.
معلمة هامة أخرى هي مقاومة ماس كهربائى، معبرا عنها كنسبة مئوية. تمثل هذه القيمة المعاوقة الداخلية للمحول وهي حيوية لعدة أسباب: فهي تحد من تيار الخلل أثناء دائرة كهربائية قصيرة، ويجب مطابقتها للمحولات التي تعمل على التوازي لضمان تقاسم الحمل بشكل صحيح. علاوة على ذلك، يعد التحكم الصارم في ارتفاع درجة الحرارة أمرًا ضروريًا، حيث تؤدي الحرارة الزائدة إلى تدهور الزيت العازل وعزل الملفات، مما يؤدي إلى تقصير عمر المحول.

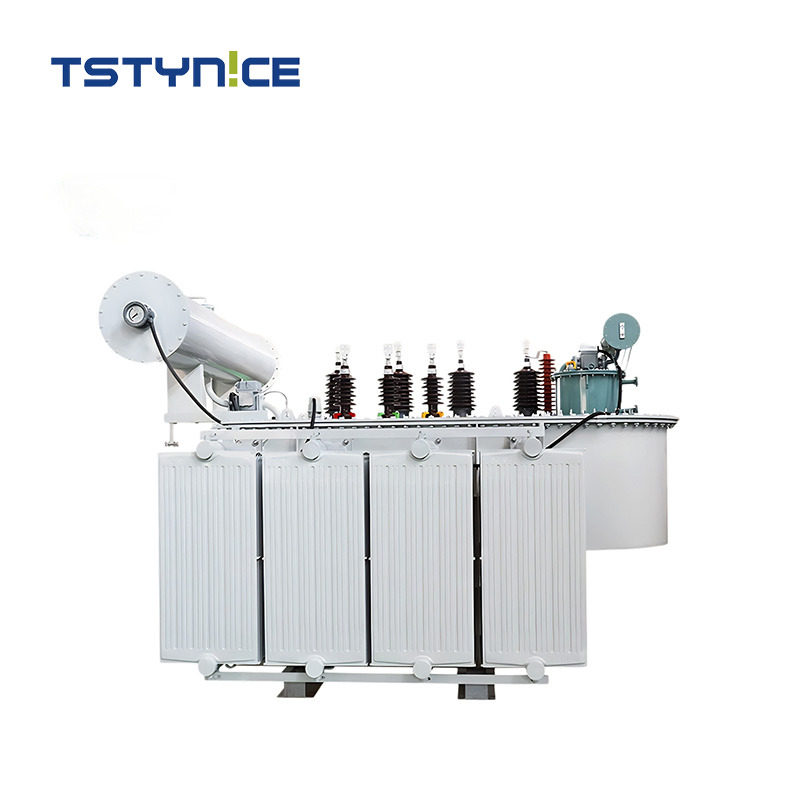

الجانب الأكثر أهمية في نشر محول ثلاثي الطور هو فهم طرق الاتصال الخاصة به. يمكن توصيل اللفات الأولية والثانوية لمحول الطاقة المغمور بالزيت ثلاثي الطور في تكوينين أساسيين: اتصال واي (المعروف أيضًا باسم ستار) ووصلة دلتا. إن اختيار الاتصال له آثار عميقة على جهد النظام والتيار والتأريض والتعامل مع التوافقيات.
في اتصال واي، يتم توصيل أحد طرفي كل من اللفات الثلاثة (إما الأولية أو الثانوية) بنقطة مشتركة تسمى النقطة المحايدة. تتصل الأطراف الأخرى من اللفات بموصلات الخطوط الثلاثة.
علاقة الجهد: إن جهد الخط (الجهد بين أي خطين من الموصلات) يساوي الجذر التربيعي لثلاثة (√3) أضعاف جهد الطور (الجهد عبر ملف واحد).
العلاقة الحالية: تيار الخط (التيار في موصل الخط) يساوي تيار الطور (التيار من خلال ملف واحد).
المزايا:
يوفر نقطة محايدة، والتي يمكن تأريضها لاستقرار النظام أو استخدامها لتزويد الأحمال أحادية الطور بجهد أقل.
أكثر ملاءمة للتعامل مع الأحمال غير المتوازنة لأن النقطة المحايدة يمكن أن تحمل التيار المحايد الناتج.
يسمح بمستويين مختلفين من الجهد (على سبيل المثال، 208 فولت/120 فولت أو 11 كيلو فولت/6.35 كيلو فولت) من نفس المحول.
في اتصال دلتا، يتم توصيل اللفات في مثلث مغلق، مع نهاية كل ملف متصلة ببداية الذي يليه. يتم استغلال موصلات الخط من نقاط الوصل الثلاث للملفات.
علاقة الجهد: جهد الخط يساوي جهد الطور.
العلاقة الحالية: تيار الخط يساوي الجذر التربيعي لثلاثة (√3) أضعاف تيار الطور.
المزايا:
أكثر استقرارًا في ظل الأحمال غير المتوازنة حيث يساعد التيار المتداول داخل حلقة الدلتا على موازنة المراحل.
يحبس التوافقيات من الدرجة الثالثة (التوافقيات الثلاثية) داخل حلقة دلتا، ويمنعها من الانتشار في خطوط الكهرباء.
بشكل عام، أكثر اقتصادا لتطبيقات الجهد العالي والتيار المنخفض لأن عزل الملف يحتاج فقط إلى تحمل جهد الطور، وهو أقل من جهد الخط في نظام واي.
ال يعد محول الطاقة المغمور بالزيت ثلاثي الطور أكثر من مجرد قطعة من المعدات؛ فهي حجر الزاوية في الحضارة الحديثة، مما يتيح توصيل الطاقة الكهربائية بشكل موثوق وفعال. إن فهم بنائها يكشف عن سيمفونية من المواد ومبادئ التصميم التي تهدف إلى تحقيق الأداء الأمثل وطول العمر. إن استيعاب مبادئ عملها يربط القوانين المجردة للكهرومغناطيسية بالتدفق الملموس للطاقة في مدننا وصناعاتنا.
ومع ذلك، فإن الإتقان الحقيقي لهذه التكنولوجيا يكمن في فهم علاقاتها. إن الاختيار بين اتصال واي واتصال دلتا ليس عشوائيًا؛ إنه قرار استراتيجي يؤثر على جهد النظام، والتعامل مع التيار، وإدارة الأخطاء، وتخفيف التوافقيات. توفر مجموعة المتجهات لغة موحدة لوصف هذه التكوينات، مما يضمن التوافق والسلامة عبر الشبكة.
وبينما نتطلع إلى المستقبل، فإن دور هذه المحولات آخذ في التطور. تتضمن أحدث الاتجاهات دمج أجهزة الاستشعار الذكية وتكنولوجيا إنترنت الأشياء لمراقبة المعلمات مثل جودة الزيت وتحليل الغاز المذاب وارتفاع درجة الحرارة في الوقت الفعلي. إن نهج الصيانة التنبؤية هذا، جنبًا إلى جنب مع الدفع المستمر للتصاميم مع انخفاض فقدان عدم التحميل وفقدان الحمل، يجعل شبكة الطاقة أكثر ذكاءً وأكثر استدامة. على الرغم من هذه التطورات، فإن المبادئ الأساسية لمحولات الطاقة المغمورة بالزيت ثلاثية الطور تظل دون تغيير، مما يدل على دورها الدائم والحيوي في تزويد عالمنا بالطاقة.
