نظرة عامة على المشروع
نوع المشروع: ترقية نظام توزيع الطاقة لمحطة الوقود
تاريخ الانتهاء: نوفمبر 2023
الموقع: طريق بغداد – كربلاء السريع، العراق
العميل النهائي: المؤسسة العامة لتسويق النفط (سومو)
العميل المباشر: شركة تشغيل محطة الوقود CPS
التحدي الفني والحل
التحدي: توفير نظام توزيع طاقة موثوق ومستقر لمحطة وقود CPS جديدة وحديثة، قادرة على تحمل الظروف البيئية القاسية في العراق (درجات الحرارة المرتفعة، الرمال/الغبار، تقلبات الجهد الكهربائي) وضمان الطاقة دون انقطاع على مدار الساعة طوال أيام الأسبوع لمعدات التزود بالوقود وأنظمة الإضاءة والمتاجر والمراقبة الأمنية.
الحل: قدمت TSTYNICE محول توزيع مصمم خصيصًا وذو درجة حرارة عالية بقدرة 750 كيلو فولت أمبير مصمم لأداء قوي في المناخات الصحراوية الصعبة.
المعدات الموردة

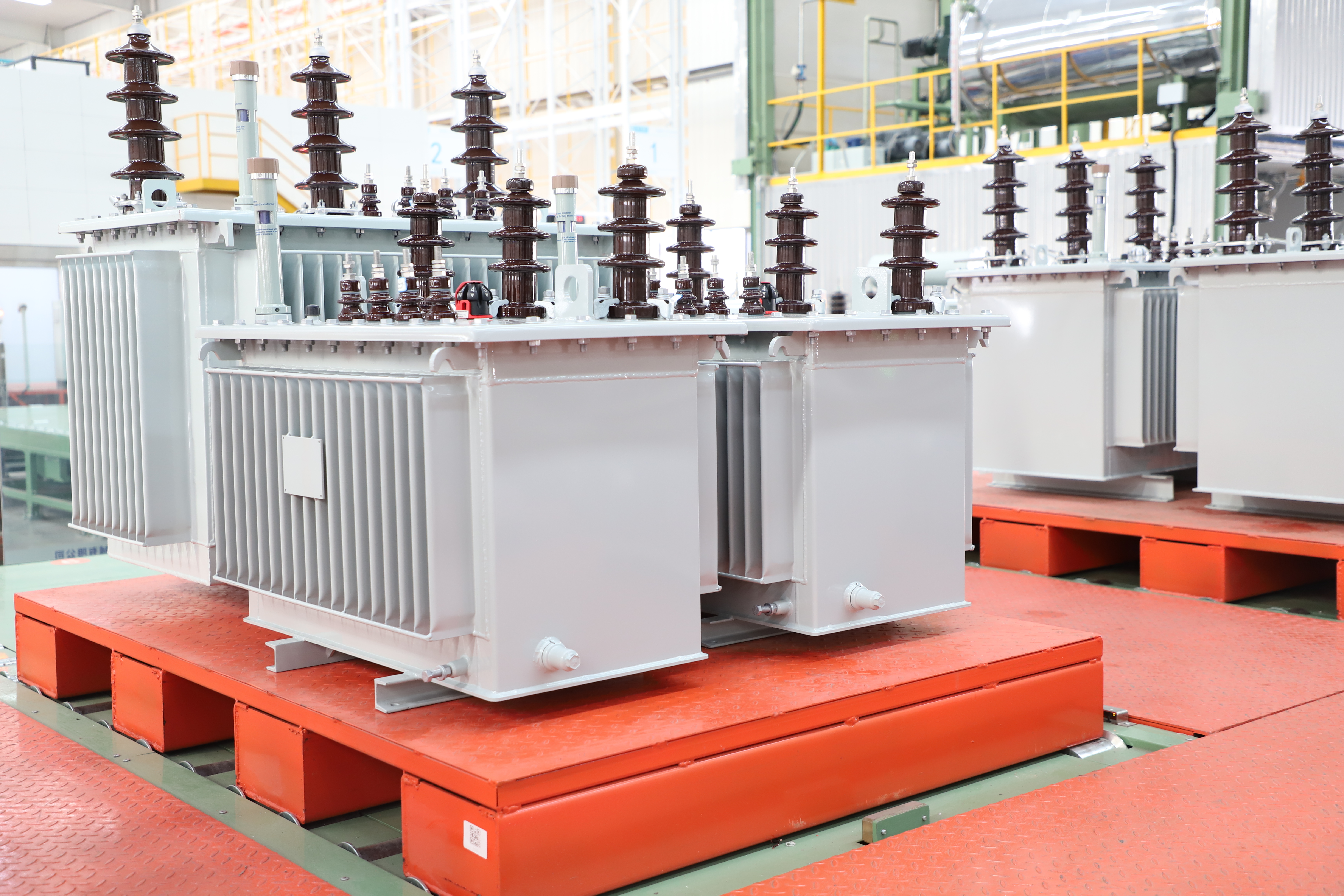

▸ محول التوزيع: 750 كيلو فولت أمبير، ONAN، Dyn1
▸ نسبة الجهد: 6.6 كيلو فولت (±2x2.5%) / 400-231 فولت
▸ المعاوقة: 5.8% عند 85 درجة مئوية
▸ الكمية: وحدة واحدة
▸ مرجع الشركة المصنعة: 7363-M، الطراز: A6W2HCCAN017363
▸ التركيب: خارجي، مثبت على الوسادة
▸ العزل والتبريد: زيت معدني محكم الغلق / ONAN
الميزات التقنية الرئيسية والتخصيصات
تصميم بدرجة حرارة عالية: تم معايرته خصيصًا لدرجة حرارة محيطة قصوى تبلغ 50 درجة مئوية مع ارتفاع محافظ في درجة حرارة الملف يقتصر على 55 درجة مئوية، مما يضمن عمر العزل والموثوقية على المدى الطويل.
هيكل مقاوم للصحراء: معالجة معززة ضد التآكل في الخزان والمشعات؛ استراحة مختومة مع هلام السيليكا. جوانات مقاومة للغبار على جميع الفتحات؛ وطلاء مقاوم للرمل.
مجموعة Dyn1 Vector: توفر نقطة محايدة على جانب الجهد المنخفض مناسبة لإنشاء مصدر إمداد ثابت بجهد 400/231 فولت للأحمال أحادية الطور وثلاثية الطور الشائعة في المنشآت التجارية.
المعاوقة المُحسّنة (5.8%): تم اختيارها بعناية لموازنة حدود تيار العطل لحماية المعدات مع تنظيم الجهد المناسب ضمن ملف تحميل المحطة.
قلب منخفض الخسارة: يتم استخدام فولاذ السيليكون عالي الجودة ومنخفض الخسارة لتقليل خسائر عدم التحميل، وتحسين الكفاءة التشغيلية للتشغيل المستمر.
الملحقات الموسعة: مجهزة بمجموعة حماية شاملة تشمل مرحل Buchholz، وجهاز تخفيف الضغط، ومؤشر درجة الحرارة من نوع القرص مع جهات اتصال التنبيه/الرحلة، ومقياس مستوى الزيت.
تنفيذ المشروع
التسليم السريع: تم الانتهاء من التصنيع والاختبار في غضون 10 أسابيع من تأكيد الطلب للوفاء بالجدول الزمني لبناء محطة الوقود.
اختبار صارم قبل الإرسال: تم إجراء اختبارات روتينية كاملة وفقًا للمعيار IEC 60076، بما في ذلك اختبار ارتفاع درجة الحرارة الخاص للتحقق من الأداء عند درجة حرارة محيطة تبلغ 50 درجة مئوية، واختبار تحمل النبضات لمرونة الشبكة.
الدعم اللوجستي والتركيب: إدارة الخدمات اللوجستية المعقدة لموقع العمل؛ قدمت رسومات وأدلة التثبيت التفصيلية ؛ عرضت التوجيه عن بعد أثناء التثبيت والتشغيل.
الامتثال المحلي: يتم توفير الوثائق واللوحة باللغتين الإنجليزية والعربية.
النتائج التشغيلية
مصدر طاقة موثوق: تم بنجاح تنشيط مجمع محطة الوقود CPS بالكامل، بما في ذلك موزعات الوقود عالية الطاقة، وأنظمة مراقبة الخزانات تحت الأرض، والمناطق التجارية.
خرج جهد ثابت: يحافظ على الجهد الكهربي في حدود ±2% في ظل ظروف الشبكة المتقلبة (الشائعة في المنطقة)، مما يحمي أنظمة الدفع والمراقبة الإلكترونية الحساسة.
التشغيل الفعال: تكون خسائر عدم التحميل والتحميل ضمن الحدود المضمونة، مما يضمن التشغيل الفعال من حيث التكلفة للعميل.
أداء قوي: تم تشغيله بشكل لا تشوبه شائبة خلال درجات حرارة ذروة الصيف التي تتجاوز 48 درجة مئوية، مع درجة حرارة النقطة الساخنة للمحول ضمن الحدود الآمنة.
فوائد العميل
وقت تشغيل محسّن: يعد أداء المحولات الموثوق به أمرًا بالغ الأهمية لعمليات محطات الوقود على مدار الساعة طوال أيام الأسبوع، مما يدعم استمرارية الأعمال والإيرادات بشكل مباشر.
صيانة منخفضة: يعمل التصميم المحكم الغلق والمتكيف مع الصحراء على تقليل احتياجات الصيانة في البيئة المتربة.
السعة المقاومة للمستقبل: يوفر تصنيف 750 كيلو فولت أمبير مساحة كبيرة للتوسع المستقبلي، مثل محطات شحن السيارات الكهربائية أو مرافق البيع بالتجزئة الإضافية.
السلامة والحماية: تضمن أجهزة الحماية المتكاملة التشغيل الآمن وتمنع تلف الأصول النهائية في حالة حدوث أخطاء داخلية.
التكلفة الإجمالية للملكية: يُترجم التصميم عالي الكفاءة والبنية المتينة إلى انخفاض تكاليف التشغيل والصيانة مدى الحياة.
