Descripción general del proyecto
Tipo de proyecto: Actualización del sistema de distribución de energía de gasolineras
Fecha de finalización: noviembre de 2023
Ubicación: Carretera Bagdad-Karbala, Irak
Cliente Final: Organismo Estatal de Comercialización del Petróleo (SOMO)
Cliente Directo: Empresa Operadora de Gasolineras CPS
Desafío técnico y solución
Desafío: Proporcionar un sistema de distribución de energía confiable y estable para una nueva y modernizada estación de servicio CPS, capaz de soportar las duras condiciones ambientales de Irak (altas temperaturas, arena/polvo, fluctuaciones de voltaje) y garantizar energía ininterrumpida las 24 horas, los 7 días de la semana para equipos de abastecimiento de combustible, sistemas de iluminación, tiendas de conveniencia y monitoreo de seguridad.

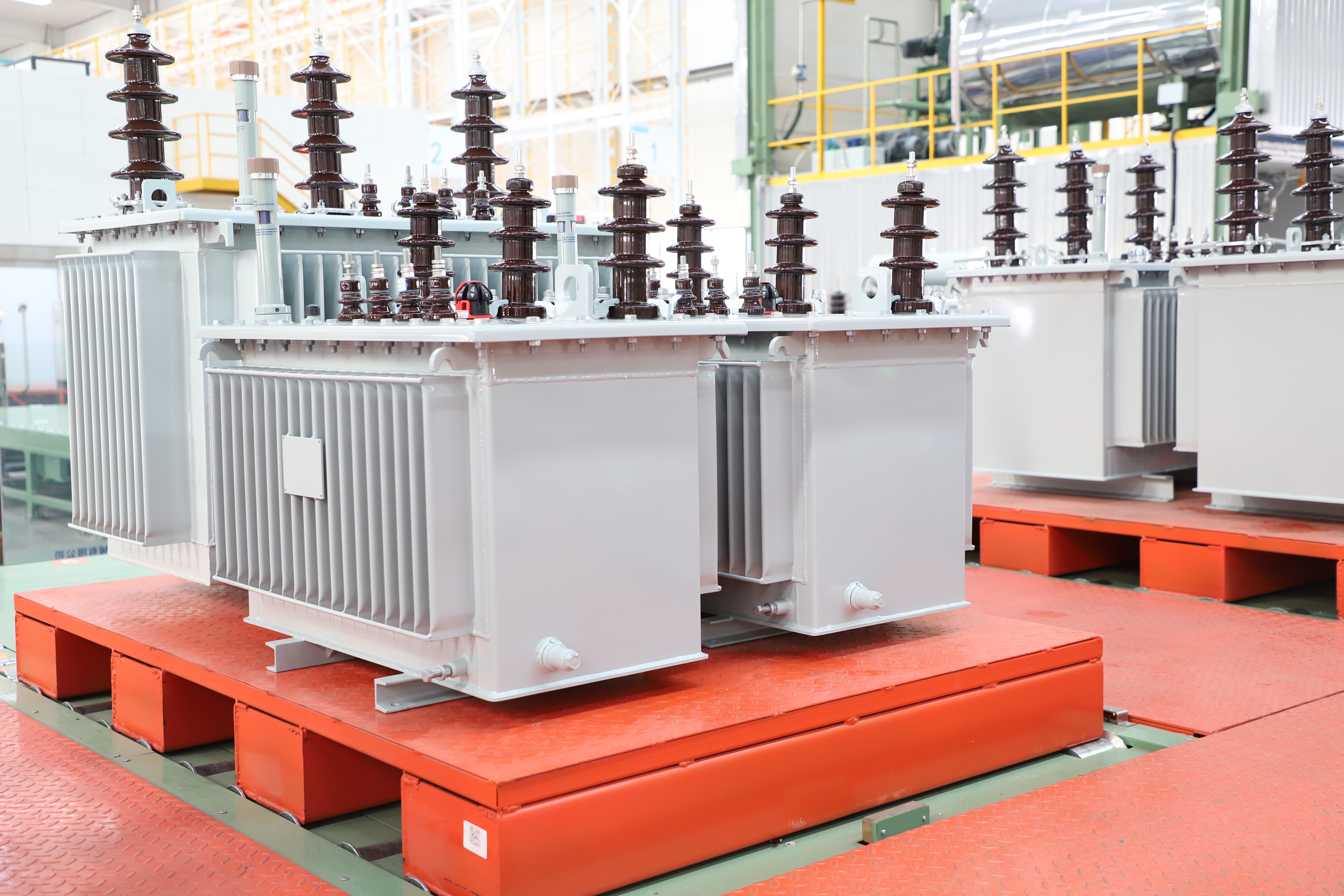

Solución: TSTYNICE suministró un transformador de distribución de 750 kVA con capacidad de alta temperatura especialmente diseñado para un rendimiento sólido en climas desérticos exigentes.
Equipo suministrado
▸ Transformador de Distribución: 750 kVA, ONAN, Dyn1
▸ Relación de voltaje: 6,6 kV (±2x2,5%) / 400-231 V
▸ Impedancia: 5,8% a 85°C
▸ Cantidad: 1 unidad
▸ Referencia del Fabricante: 7363-M, Estilo: A6W2HCCAN017363
▸ Montaje: Exterior, tipo pedestal
▸ Aislamiento y Refrigeración: Aceite mineral, herméticamente sellado / ONAN
Funciones técnicas clave y personalizaciones
Diseño de alta temperatura: especialmente calibrado para una temperatura ambiente máxima de 50 °C con un aumento conservador de la temperatura del devanado limitado a 55 °C, lo que garantiza una vida útil y confiabilidad del aislamiento a largo plazo.
Construcción a prueba de desierto: tratamiento anticorrosión mejorado en tanques y radiadores; respiradero sellado con gel de sílice; juntas a prueba de polvo en todas las aberturas; y acabado de pintura resistente a la arena.
Dyn1 Vector Group: Proporciona un punto neutro en el lado de BT adecuado para crear un suministro estable de 400/231 V para cargas monofásicas y trifásicas comunes en instalaciones comerciales.
Impedancia optimizada (5,8%): Seleccionada cuidadosamente para equilibrar la limitación de corriente de falla para la protección del equipo con una regulación de voltaje adecuada bajo el perfil de carga de la estación.
Núcleo de baja pérdida: Se utilizó acero al silicio de alta calidad y baja pérdida para minimizar las pérdidas sin carga, mejorando la eficiencia operativa para un funcionamiento continuo.
Accesorios ampliados: Equipado con un conjunto de protección integral que incluye relé Buchholz, dispositivo de alivio de presión, indicador de temperatura tipo dial con contactos de alarma/disparo y medidor de nivel de aceite.
Ejecución del proyecto
Entrega rápida: fabricación y pruebas completadas dentro de las 10 semanas posteriores a la confirmación del pedido para cumplir con el cronograma de construcción de la estación de servicio.
Rigurosas pruebas previas al envío: Se realizaron pruebas de rutina completas según IEC 60076, incluida una prueba especial de aumento de temperatura para verificar el rendimiento a una temperatura ambiente de 50 °C y una prueba de resistencia a impulsos para determinar la resiliencia de la red.
Logística y soporte de instalación: Logística compleja gestionada hasta el lugar de trabajo; proporcionó planos y manuales de instalación detallados; Ofreció guía remota durante la instalación y puesta en servicio.
Cumplimiento local: documentación y placa de identificación proporcionadas en inglés y árabe.
Resultados operativos
Suministro de energía confiable: energizó con éxito todo el complejo de estaciones de servicio de CPS, incluidos dispensadores de combustible de alta potencia, sistemas de monitoreo de tanques subterráneos y áreas comerciales.
Salida de voltaje estable: Mantiene el voltaje dentro de ±2% bajo condiciones fluctuantes de la red (comunes en la región), protegiendo sistemas sensibles de monitoreo y pago electrónico.
Operación eficiente: Las pérdidas sin carga y con carga están dentro de los límites garantizados, lo que garantiza una operación rentable para el cliente.
Rendimiento sólido: Ha funcionado sin problemas durante las temperaturas máximas del verano que superaron los 48 °C, con la temperatura del punto caliente del transformador dentro de límites seguros.
Beneficios para el cliente
Tiempo de actividad mejorado: el rendimiento confiable del transformador es fundamental para las operaciones de las estaciones de servicio las 24 horas del día, los 7 días de la semana, lo que respalda directamente la continuidad del negocio y los ingresos.
Bajo mantenimiento: El diseño herméticamente sellado y adaptado al desierto minimiza las necesidades de mantenimiento en un ambiente polvoriento.
Capacidad preparada para el futuro: la clasificación de 750 kVA proporciona un amplio margen para futuras ampliaciones, como estaciones de carga para vehículos eléctricos o instalaciones minoristas adicionales.
Seguridad y protección: Los dispositivos de protección integrados garantizan un funcionamiento seguro y evitan daños a los activos posteriores en caso de fallas internas.
Costo total de propiedad: el diseño de alta eficiencia y la construcción duradera se traducen en costos de operación y mantenimiento de por vida más bajos.
