كيف يعمل المحول الحالي التوازن الأساسي

التوزيع الكهربائي الحديث يزداد كثافة. يتم تجميع المزيد من وظائف الحماية في لوحات أصغر، ولوحات مفاتيح أصغر، ومحطات فرعية أصغر، خاصة عندما تكون المساحة محدودة ووقت التشغيل بالغ الأهمية. في بيئة المحولات المدمجة ، يُطلب من المصممين تقليل البصمة مع الاستمرار في اكتشاف التسرب وتدهور العزل وأخطاء الأرض في وقت مبكر بما يكفي لمنع تلف المعدات وحوادث السلامة. ولهذا السبب المحول المدمج لبنة بناء شائعة داخل دوائر الحماية والمراقبة. أصبح

يعد محول التيار المتوازن الأساسي أحد أكثر الإجابات العملية لتحدي الحماية هذا. فبدلاً من قياس موصل واحد مثل محول التيار النموذجي، فإنه يقيس التيار الصافي أو المتبقي لموصلات متعددة تمر عبر نفس القلب. في تطبيق محولات المحطات الفرعية المدمجة ، يمكن لهذه الإمكانية تبسيط الأسلاك، وتحسين الحساسية لتيار التسرب، ودعم قرارات الرحلة الأسرع لمرحلات الأعطال الأرضية.

يعمل محول تيار التوازن الأساسي باستخدام قلب مغناطيسي حلقي لاستشعار مجموع المتجهات لكل الطور والتيارات المحايدة التي تمر عبره، وإذا لم يكن المجموع صفرًا فإنه يستحث إشارة ثانوية متناسبة تستخدم للكشف عن الأخطاء الأرضية والحماية في أنظمة المحولات المدمجة.

تشرح هذه المقالة مبدأ التشغيل والبناء الداخلي ومنطق الاختيار وممارسات التشغيل التي تهم المهندسين الذين يشترون مكونات الحماية لمشروع محول مضغوط . نحن أيضًا نربط الموضوع بسياقات النشر الحقيقية مثل محول المحطة الفرعية المدمج الذي يدمج المفاتيح الكهربائية عالية الجهد والمحولات وتوزيع الجهد المنخفض في حاوية مجمعة في المصنع، حيث يجب أن تظل الحماية موثوقة في حزمة مدمجة مناسبة لجميع الأحوال الجوية.

في النهاية، ستكون قادرًا على قراءة ورقة بيانات CBCT بثقة، واختيار التصنيفات المتوافقة مع حساسية المرحل، وتجنب أخطاء التثبيت الأكثر شيوعًا التي تؤدي إلى رحلات مزعجة أو أخطاء ضائعة في عمليات نشر المحولات .

جدول المحتويات

1. ما هو محول التيار الأساسي في حماية المحولات المدمجة

2. مبدأ العمل: المجموع المتجه والتيار المتبقي في محول مدمج

3. تفاصيل البناء: لماذا تعتبر CBCTs محولات مدمجة حسب التصميم

4. حيث تتلاءم CBCTs داخل محولات المحطات الفرعية المدمجة

5. دليل اختيار المحولات ومرحلات الحماية

6. قائمة التحقق من التثبيت والتشغيل لمشروع المحولات المدمجة

7. الأخطاء الشائعة والرحلات المزعجة واستكشاف الأخطاء وإصلاحها في أنظمة المحولات المدمجة

8. آراء المنافسين حول الكلمات الرئيسية للمحولات المدمجة وعملية CBCT

9. الوجبات السريعة الأساسية لمشتري المحولات المدمجة

ما هو محول التيار الأساسي في حماية المحولات المدمجة

محول تيار التأساسي هو محول مدمج يحيط بموصلات متعددة ويخرج إشارة ثانوية تتناسب مع عدم توازن التيار الصافي، مما يجعله مثاليًا للكشف عن خطأ الأرض في تطبيقات المحولات المدمجة ومحولات المحطات الفرعية المدمجة.

ما الذي يجعل CBCT مختلفًا عن محول التيار التقليدي

في العديد من لوحات المفاتيح، يقوم جهاز CT التقليدي بقياس التيار في موصل واحد وتقليصه لأمتار أو مرحلات. بدلاً من ذلك، يحتوي محول تيار التوازن الأساسي على جميع موصلات الطور، وغالبًا ما تكون محايدة، حتى يتمكن من قياس التيار الإجمالي أو المتبقي. وهذا أمر مهم في نظام المحولات المضغوطة لأنه يقلل من الحاجة إلى قنوات قياس متعددة عندما يكون هدف الحماية الأساسي هو اكتشاف التسرب.

يوصف عادةً CBCT بأنه قلب مغناطيسي حلقي على شكل حلقة مع ملف ثانوي في القلب، بينما تمر الموصلات الأولية عبر الفتحة المركزية. عندما يتدفق التيار، يتم تحفيز التدفق المغناطيسي في القلب ويربط الملف الثانوي، مما ينتج عنه إشارة مستحثة تستخدم للقياس أو الحماية.

في تخطيط محولات المحطات الفرعية المدمجة ، حيث تكون المساحة مرتفعة ويجب أن يظل تعقيد الأسلاك قابلاً للإدارة، فإن قدرة CBCT على استشعار التيار المتبقي بجهاز واحد تساعد المصممين على الحفاظ على الألواح مدمجة دون التضحية بالسلامة.

لماذا يهتم سوق المحولات المدمجة بالكشف عن التيار المتبقي

الكشف عن التيار المتبقي لا يتعلق فقط بالامتثال. يتعلق الأمر بمنع التوقف عن العمل والحد من الضرر. يمكن أن تتطور الأخطاء الأرضية والتسرب من عيب عزل صغير إلى فشل أكبر إذا لم يتم اكتشافها بسرعة. يسمح CBCT باكتشاف حساسية عالية لأنه يراقب عدم التوازن بدلاً من تيار الحمل الإجمالي، وهو ما يناسب فلسفة الحماية للعديد من تركيبات المحولات .

عندما يختار المصممون محولًا مدمجًا لمراقبة التيار المتبقي، فإنهم عادةً ما يقومون بتحسين نتائج B2B هذه:

1. عزل أسرع للخطأ لتقليل مدة الانقطاع

2. الكشف المبكر عن تدهور العزل لمنع الفشل الكارثي

3. أسلاك أنظف وأجهزة قياس أقل في حاوية المحولات المدمجة

4. توافق أفضل مع مرحلات خطأ الأرض ومنطق الحماية

حالات الاستخدام النموذجية التي تحدد نية المشتري

إذا كان فريقك يبحث عن مبادئ عمل CBCT، فغالبًا ما يرتبط النية العملية بقرار الشراء لمشروع محول مضغوط . تشمل التطبيقات الأكثر شيوعًا ما يلي:

1. لوحات حماية محولات المحطات الفرعية المدمجة

2. حماية التسرب الأرضي لتغذية المحرك في غرف توزيع المحولات

3. مراقبة تسرب المفاتيح الكهربائية ولوحة التحكم باستخدام محول مدمج

4. أنظمة تجميع الطاقة المتجددة حيث تكون بصمة المحولات المدمجة ذات أهمية

مبدأ العمل: المجموع المتجه والتيار المتبقي في محول مدمج

يعمل CBCT عن طريق جمع التأثير المغناطيسي لجميع التيارات التي تمر عبر قلبه، وفي نظام متوازن يكون المجموع قريبًا من الصفر، ولكن أثناء التسرب أو خطأ الأرض، يؤدي عدم التوازن إلى إنشاء تدفق صافي يؤدي إلى إشارة ثانوية لحماية المحول المضغوط.

الفيزياء بلغة هندسية بسيطة

يعتمد CBCT على الحث الكهرومغناطيسي. عندما يتدفق التيار الأولي عبر الموصلات داخل القلب الحلقي، فإنه يخلق تدفقًا مغناطيسيًا في القلب. ويربط هذا التدفق الملف الثانوي، مما يؤدي إلى توليد قوة دافعة كهربائية وتيار ثانوي يمكن قياسه. الجانب الثانوي معزول كهربائيًا عن الجانب الأساسي، وهذا هو أحد الأسباب التي تجعل CBCT آمنًا للمرحلات والعدادات في خزانة المحولات المدمجة .

الجزء الخاص ليس الحث نفسه. الجزء الخاص هو مفهوم 'التوازن الأساسي'. في نظام صحي ثلاثي الطور، يكون المجموع المتجه لتيارات الطور قريبًا من الصفر، خاصة عندما يتم تضمين المحايد بشكل مناسب. نظرًا لأن المبلغ الصافي قريب من الصفر، فإن التدفق الصافي في قلب CBCT يكون ضئيلًا، ويكون الإخراج الثانوي في حده الأدنى. عندما يحدث التسرب، لا يعد المجموع صفرًا، ويظهر التدفق الصافي، وينتج CBCT مخرجًا للمرحل.

كيف يصبح مجموع المتجهات إشارة حماية

إن CBCT حساس للمجموع المتجه للتيارات التي تمر عبر القلب. ولهذا السبب غالبًا ما يتم وصفه بأنه مفيد للكشف عن الأخطاء الأرضية. لا يحاول CBCT إخبارك بإجمالي الحمل الحالي. إنها تحاول إخبارك ما إذا كان النظام متوازنًا.

في مشاريع المحولات ، غالبًا ما تقوم بإقران CBCT مع مرحل الخطأ الأرضي أو مرحل التيار المتبقي. يقارن التتابع إشارة CBCT الثانوية بعتبة الالتقاط. عندما يتم تجاوز العتبة، يصدر المرحل أمر رحلة. تحظى هذه البنية بشعبية كبيرة لأنها تحافظ على ضغط جهاز القياس وقابلية تكوين منطق الترحيل.

جدول حالة تشغيل بسيط لمهندسي المحولات المدمجة

يوجد أدناه عرض مبسط يساعد في مراجعات التصميم لـ محولات المحطة الفرعية المدمجة . لوحة

هذا الجدول هو سبب المحول المدمج . جاذبية عامل شكل يمكن لجهاز واحد أن يغطي وظيفة الكشف التي قد تتطلب توصيلات معقدة ومنطق قياس.

تفاصيل البناء: لماذا تعتبر CBCTs محولات مدمجة حسب التصميم

يتم بناء محول تيار التوازن الأساسي حول قلب حلقي عالي النفاذية مع ملف ثانوي معزول، وتعمل الموصلات التي تمر عبر المركز كالموصل الأساسي، مما يتيح بنية محول مدمجة مناسبة تمامًا لألواح المحولات المدمجة.

النواة الحلقية وسبب أهميتها

تؤكد معظم أوصاف CBCT على النواة الحلقية. يساعد التصميم على شكل حلقة على تقييد التدفق المغناطيسي داخل المادة الأساسية، مما يحسن استقرار القياس وحساسية الكشف عن التيار المتبقي.

بالنسبة لتركيبات المحولات ، يوفر الشكل الحلقي فائدة ميكانيكية عملية: حيث يمكن تركيبه حول مجموعات الكابلات أو ترتيبات قضبان التوصيل مع هندسة يمكن التنبؤ بها. يساعد هذا في جعل CBCT خيارًا مدمجًا حقًا للمحولات لتخطيطات المفاتيح الكهربائية الضيقة.

الترتيب الأساسي والثانوي في سياق المحولات المدمجة

في CBCT النموذجي، تعمل الموصلات التي تمر عبر النافذة كمسار أساسي. تصف بعض التفسيرات ملفًا أوليًا حول القلب، لكن وجهة النظر الوظيفية الشائعة للقائمين على التركيب هي أن الموصلات المغلقة توفر مسار التيار الأساسي، والملف الثانوي موجود على القلب الحلقي ومتصل بالمرحل.

يتم عزل اللف الثانوي كهربائيًا عن الموصلات الأولية. يدعم هذا العزل التوجيه الآمن إلى العدادات ومرحلات الحماية داخل حاوية المحولات المدمجة ، ويساعد في الحفاظ على دائرة الحماية منخفضة الطاقة ومنخفضة المخاطر.

ما الذي يجب أن يعنيه 'المدمج' بالنسبة للمشترين في مجال B2B

يجب على مشتري المحولات المضغوطة تفسير 'المضغوط' على أنه أكثر من مجرد مساحة مادية صغيرة. :

1. تركيب بسيط وتوجيه الكابلات داخل محول محطة فرعية مدمج

2. عزل وعزل موثوق ومناسب لسلامة اللوحة

3. إخراج مستقر لمرحلات الحماية في ظل ظروف درجة الحرارة والرطوبة الحقيقية

4. التوافق مع نطاقات إدخال التتابع القياسية وتوقعات العبء

إذا تم نشر CBCT في حاوية محولات فرعية مدمجة خارجية ، فإن تصميم العلبة مهم أيضًا. تؤكد بعض تصميمات محطات المحولات الفرعية المدمجة على العبوات ذات التصنيف IP54، والإنشاءات الفولاذية المقاومة للتآكل، والمواد المقاومة للحريق، وأنظمة العزل الحراري لدعم جميع العمليات الجوية.

تؤثر بيئة العلبة هذه على كيفية توجيه الأسلاك الثانوية CT، وكيفية إغلاق مدخلات الكابل، وكيفية الحفاظ على الموثوقية على المدى الطويل.

حيث تتلاءم CBCTs داخل محولات المحطات الفرعية المدمجة

في محولات المحطات الفرعية المدمجة، يتم تثبيت CBCT عادةً على كابلات التغذية أو الدوائر الصادرة حتى يتمكن نظام الحماية من اكتشاف التيار المتبقي والرحلة بسرعة، مما يدعم التشغيل الآمن لوحدة توزيع المحولات المدمجة.

وضع CBCT في محطات المحولات الفرعية المدمجة المجمعة في المصنع

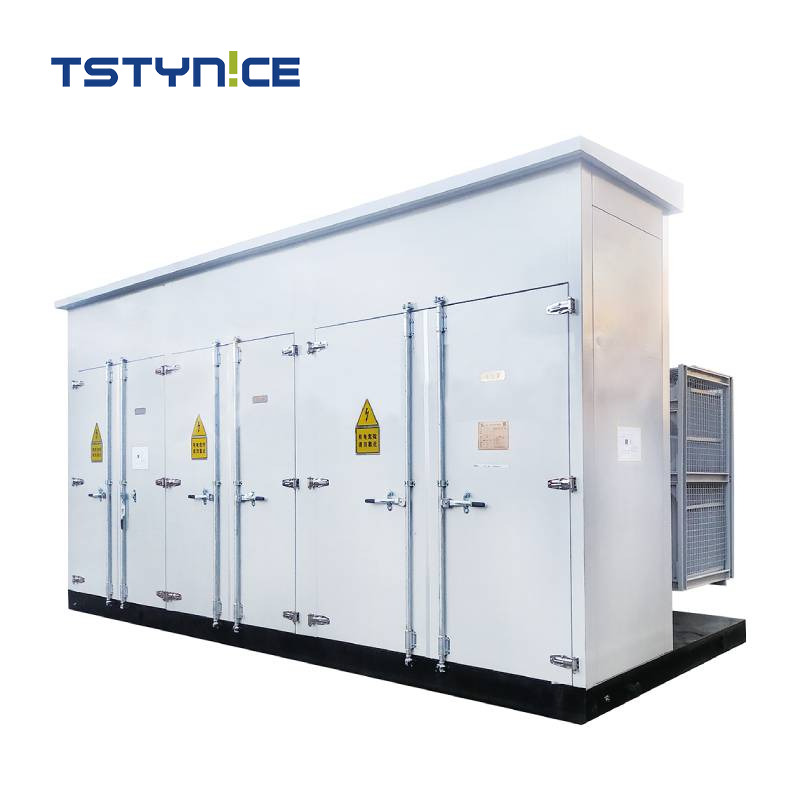

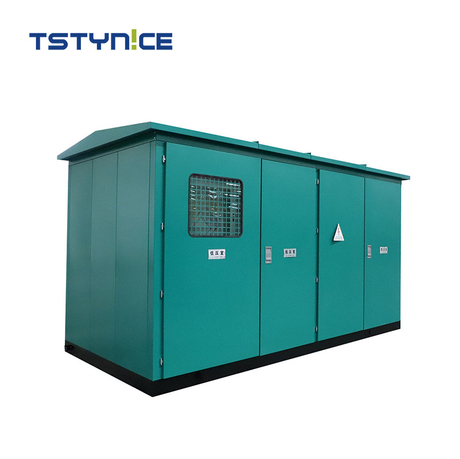

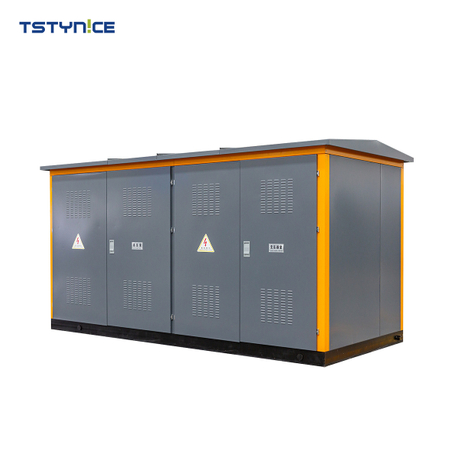

يتم وصف العديد من محطات المحولات الفرعية المدمجة على أنها وحدات مجمعة في المصنع تدمج المفاتيح الكهربائية عالية الجهد والمحولات وتوزيع الجهد المنخفض في حزمة مدمجة.

في تلك البنية، غالبًا ما يتم تثبيت CBCT على الجانب الخارج حيث تغادر كابلات التغذية منطقة توزيع الجهد المنخفض، أو عند النقطة التي يمكن فيها إحاطة الدائرة المراد حمايتها بالكامل بواسطة نافذة CBCT. القاعدة الهندسية الأساسية بسيطة: جميع موصلات الدائرة المحمية التي تحمل تيار الحمل يجب أن تمر عبر قلب CBCT معًا بحيث يظل منطق مجموع المتجهات صالحًا.

كيف تكمل حماية CBCT أهداف توزيع المحولات المدمجة

غالبًا ما يتم تصميم نظام المحولات المضغوطة لتوفير توزيع موثوق به في مساحة محدودة. يساعد CBCT لأنه يكتشف تيار التسرب دون الحاجة إلى قياسات CT متعددة الطور. وهذا يوفر مساحة اللوحة وجهد الأسلاك، بما يتماشى مع أهداف نشر  المحولات .

عندما يتم تثبيت CBCT بشكل صحيح، يمكن توصيل مخرجاته بمرحل خطأ أرضي يصدر أوامر الرحلة إلى القواطع أو الموصلات. في بيئة محولات المحطات الفرعية المدمجة، يمكن أن يؤدي ذلك إلى تقليل الضرر عن طريق عزل العيوب مبكرًا.

حماية البيئة وموثوقية CBCT في المحولات

غالبًا ما تسلط محطات المحولات الفرعية المدمجة الخارجية الضوء على ميزات الحماية مثل العبوات المصنفة IP54 والفولاذ المقاوم للتآكل والمواد المقاومة للحريق وأنظمة العزل الحراري.

تحدد هذه الميزات نفسها التوقعات لمكونات الحماية داخل العلبة. :

1. دورات درجة الحرارة التي تؤثر على العزل والأسلاك الثانوية

2. التحكم في الرطوبة ومخاطر التكثيف داخل الخزانات

3. الاهتزاز الميكانيكي الناتج عن النقل والتركيب

4. جودة إدارة الكابلات لمنع الضغط على المحطا�

ولهذا السبب يجب على مشتري B2B تقييم CBCT كجزء من نظام المحول المضغوط الإجمالي ، وليس كملحق مستقل.

دليل اختيار المحولات C ومرحلات الحماية

يتطلب تحديد CBCT لاستخدام المحول المضغوط مطابقة حجم النافذة وحساسية التتابع والتقييم الثانوي وهندسة التثبيت بحيث ينتج المحول إشارة متبقية نظيفة دون رحلات مزعجة.

الخطوة 1: تحديد الدائرة المحمية وتوجيه الموصل

قبل أن تختار محولًا ، حدد الدائرة التي تحميها وتأكد من أن جميع الموصلات الخاصة بتلك الدائرة يمكن أن تمر عبر CBCT معًا. في محولات المحطات الفرعية المدمجة ، غالبًا ما يكون توجيه الكابل مقيدًا، لذلك يمكن أن يصبح حجم النافذة والموضع الفعلي أمرًا بالغ الأهمية.

إذا تم ترك موصل خارج قلب CBCT، يصبح المجموع المتبقي غير صحيح، ويمكن أن يشير CBCT إلى تسرب كاذب أو تسرب حقيقي مفقود. يعد هذا أحد أوضاع الفشل الأكثر شيوعًا في تشغيل المحول المضغوط.

الخطوة 2: قم بمحاذاة CBCT مع التقاط التتابع وملف تعريف تسرب النظام

عادةً ما يتم إقران CBCT بمرحل يقارن التيار المتبقي بالعتبة. يجب أن يأخذ اختيارك بعين الاعتبار:

1. تيار التسرب الخلفي المتوقع في نظام المحولات المدمجة

2. حساسية الرحلة المطلوبة للسلامة وحماية المعدات

3. سلوك تأخير الوقت المطلوب للتنسيق الانتقائي

نظرًا لأن مبدأ CBCT حساس للاختلالات الصغيرة، فإنه يمكنه اكتشاف التسرب مبكرًا، ولكن فقط إذا تم تكوين المرحل والأسلاك بشكل صحيح.

الخطوة 3: النظر في التكامل الميكانيكي مع تصميم محولات المحطات الفرعية المدمجة

غالبًا ما توصف محطات المحولات الفرعية المدمجة بأنها حلول موفرة للمساحة مصممة للبيئات التي تكون فيها المساحة أعلى من قيمتها، مع سهولة التركيب وأهداف صيانة منخفضة.

من وجهة نظر الشراء، هذا يعني أن اختيار CBCT الخاص بك يجب أن يدعم:

1. سهولة التركيب والوصول للصيانة داخل حاوية المحول المضغوط

2. وضع العلامات الواضحة والوصول إلى المحطة الطرفية لفرق التشغيل

3. المتانة المادية تتماشى مع النقل والتركيب الميداني

الخطوة 4: استخدم قائمة الاختيار التي يمكن أن يوافق عليها قسم المشتريات

فيما يلي قائمة مرجعية عملية لمستندات B2B RFQ لمشاريع المحولات .

1. نوع التطبيق: حماية وحدة تغذية محولات المحطات الفرعية المدمجة أو حماية وحدة تغذية المحرك

2. حجم النافذة: يجب أن يتناسب مع جميع الموصلات ذات نصف قطر الانحناء الآمن

3. الواجهة الثانوية: تتوافق مع معايير إدخال التتابع والأسلاك

4. الملاءمة البيئية: متوافقة مع ظروف حاوية المحولات المدمجة

5. طريقة التثبيت: حامل لوحة أو حامل كابل متوافق مع تصميم الخزانة

قائمة التحقق من التثبيت والتشغيل لمشروع المحولات المدمجة

إن التثبيت الصحيح لـ CBCT في نظام المحولات المضغوطة يعني تمرير جميع الموصلات ذات الصلة عبر القلب، والحفاظ على الأسلاك الثانوية آمنة ومعزولة، والتحقق من صحة استجابة التتابع من خلال الاختبارات الخاضعة للرقابة.

قواعد توجيه الكابلات التي تمنع الرحلات الخاطئة

في محولات المحطات الفرعية المدمجة ، يمكن أن يكون توجيه الكابلات مزدحمًا. يتطلب CBCT الانضباط:

1. قم بتمرير جميع موصلات الطور والمحايد للدائرة المحمية من خلال نافذة CBCT معًا

2. لا تخلط الموصلات من دوائر مختلفة داخل CBCT واحد

3. حافظ على اتساق تباعد الموصلات وتجنب الحلقات غير الضرورية داخل النافذة

4. قم بتأمين الكابلات حتى لا تؤثر الحركة على تركيب المحول المدمج

هذه الخطوات بسيطة ولكنها حاسمة لجعل مبدأ عمل CBCT يحقق نتائج يمكن التنبؤ بها.

ممارسات الأسلاك الثانوية لموثوقية المحولات المدمجة

الملف الثانوي CBCT معزول، لكن الأسلاك الثانوية لا تزال بحاجة إلى ممارسة جيدة:

1. استخدام تشديد المحطة المناسبة وتخفيف الضغط

2. قم بتوجيه الأسلاك الثانوية بعيدًا عن مصادر الضوضاء العالية عندما يكون ذلك ممكنًا

3. حافظ على تنظيم الأسلاك للصيانة في حاوية المحولات المدمجة

4. اتبع إرشادات الشركة المصنعة للمرحل فيما يتعلق بالحمل وطول الأسلاك

غالبًا ما يركز مشروع المحولات على صيانة منخفضة، لذا فإن الأسلاك النظيفة ووضع العلامات تقلل من وقت الخدمة لاحقًا.

اختبارات التكليف التي تتوافق مع كيفية استخدام CBCTs

يجب أن يثبت التكليف إجراء القياس والحماية. في مشروع المحول المضغوط ، تتضمن الفحوصات النموذجية ما يلي:

1. التحقق البصري من أن جميع الموصلات مغلقة

2. فحص الاستمرارية والعزل على الأسلاك الثانوية

3. اختبار التقاط التتابع باستخدام طريقة الحقن المتبقي الخاضعة للرقابة

4. التحقق من الرحلة على مستوى الكسارة أو الموصل

الهدف هو التأكد من أن خرج المحول المدمج هو الذي يحرك سلوك الحماية المقصود.

الأخطاء الشائعة والرحلات المزعجة واستكشاف الأخطاء وإصلاحها في أنظمة المحولات المدمجة

تأتي معظم مشكلات CBCT في عمليات تثبيت المحول المضغوط من توجيه موصل غير صحيح، أو دوائر مختلطة في قلب واحد، أو أسلاك ثانوية سيئة، أو إعدادات الترحيل التي لا تتطابق مع ملف تعريف تسرب الموقع.

الخطأ 1: ترك موصل خارج نافذة CBCT

وهذا يكسر المنطق المجموع المتجه. سيشهد CBCT عدم التوازن حتى في ظل الحمل العادي، مما يتسبب في رحلات مزعجة. في محولات المحطة الفرعية المدمجة، يحدث هذا غالبًا عندما يتم التعامل مع التوجيه المحايد بشكل مختلف عن توجيه الطور بسبب قيود المساحة.

الخطأ الثاني: تمرير موصلات من دوائر مختلفة من خلال محول واحد مدمج

يمكن أن يؤدي ذلك إلى إخفاء الأخطاء أو إنشاء إشارات خاطئة. يجب أن يمثل CBCT دائرة محمية واحدة. دوائر الخلط تجعل المجموع المتبقي بلا معنى ويتعارض مع غرض حماية المحولات المدمجة.

الخطأ 3: إعدادات الترحيل الحساسة في بيئات المحولات

تحتوي بعض المواقع على تسرب سعوي أعلى بسبب طول الكابل أو المرشحات أو إلكترونيات الطاقة. إذا كان التقاط التتابع منخفضًا جدًا، فسيتعثر النظام أثناء الظروف العادية. يقوم CBCT بعمله، لكن تنسيق الحماية غير مضبوط على واقع موقع Compact Transformer.

الخطأ الرابع: ضعف التحكم في بيئة الخزانة

غالبًا ما تسلط تصميمات المحطات الفرعية المدمجة للمحولات الضوء على ميزات الغلاف الواقي مثل العبوات المصنفة IP54 والفولاذ المقاوم للتآكل والمواد المقاومة للحريق وأنظمة العزل الحراري.

إذا تم اختراق قفل الخزانة أو لم يتم التحكم في التكثيف، فقد تتدهور المحطات الثانوية والأسلاك بمرور الوقت. يمكن أن ينتج عن ذلك إشارات غير مستقرة من المحول المدمج ويقلل من موثوقية الحماية.

آراء المنافسين حول الكلمات الرئيسية للمحولات المدمجة وعملية CBCT

تعكس وجهات النظر التالية كيف تصف موارد الصناعة المختلفة عملية CBCT وقيمة المحول المضغوط لحماية المحول المضغوط، المدرجة بشكل منفصل دون الجمع بين الاستنتاجات.

موارد ASCT

1. يصف CBCT كمحول تيار مصمم لقياس التيار في نظام الطاقة وتوفير إشارة تتناسب مع التيار الأساسي الذي يمر عبر الموصلات المغلقة. يشرح بناء CBCT باستخدام قلب مغناطيسي حلقي على شكل حلقة مصنوع من مادة عالية النفاذية ولف ثانوي على نفس القلب مع عزل كهربائي.

2. يشير إلى مبدأ التوازن الأساسي باعتباره حساسية للمجموع المتجه للتيارات التي تمر عبر القلب، مما يدعم اكتشاف الأخطاء الأرضية.

مدونة Weishuo الكهربائية

1. يُعرّف محول التيار الأساسي بأنه يخفض التيار المتردد إلى مستوى أقل وأكثر أمانًا باستخدام قلب مغناطيسي، مما يدعم أنظمة المراقبة والحماية.

2. ينص على أن عملية CT تعتمد على الحث الكهرومغناطيسي ونسبة الدوران بين اللفات الأولية والثانوية لقياس التيار من أجل المراقبة الآمنة.

3. يسرد أنواع الأشعة المقطعية بما في ذلك نوع الجرح، والنوع الشريطي، والنوع الحلقي، مع تصميمات حلقية تستخدم موصلًا يمر عبر القلب، والذي يتوافق مع منطق تثبيت المحول المدمج.

مدونة هيي الكهربائية

1. يصف CBCT كمحول تيار يوفر إشارة متناسبة مع التيار الأولي الذي يتدفق عبر الموصلات المحاطة بـ CBCT.

2. يشرح التصميم الأساسي CBCT باعتباره قلبًا مغناطيسيًا حلقيًا مصنوعًا من مادة عالية النفاذية، مع ملف ثانوي متصل بأدوات القياس أو المرحلات الواقية ومعزول عن الملف الأساسي.

3. يصف تحريض التدفق المغناطيسي حيث يحصر القلب معظم التدفق الناتج عن التيار الأساسي داخل القلب.

الوجبات السريعة الأساسية لمشتري المحولات المدمجة

محول تيار التوازن الأساسي هو محول يكتشف التيار المتبقي عن طريق استشعار مجموع المتجهات للموصلات المغلقة، وهو ذو قيمة خاصة لحماية خطأ الأرض في المحولات المدمجة وأنظمة محولات المحطات الفرعية المدمجة حيث تكون بساطة المساحة والأسلاك مهمة.

ينجح مشروع المحول المضغوط عندما تكون الحماية حساسة ومستقرة. يدعم مبدأ عمل CBCT الاكتشاف الحساال�لكن نتائجك تعتمد على توجيه الموصل الصحيح، وممارسات الأسلاك الثانوية الجيدة، وإعدادات الترحيل المضبوطة على ملف تعريف تسرب الموقع. عندما يتم تركيب CBCTs في حاويات محولات المحطات الفرعية المدمجة التي تؤكد على جميع ميزات الحماية من الطقس مثل العبوات المصنفة IP54، والإنشصنفة IP54، والإنشاءات الفولاذية المقاومة للتآكل، والمواد المقاومة للحريق، وأنظمة العزل الحراري، يجب أن يتطابق تصميم الحماية مع واقع العلبة ونموذج الصيانة.

إذا كنت تحدد محولات للتوزيع الصناعي أو مصادر الطاقة المتجددة أو البنية التحتية، فتعامل مع CBCT باعتبارها لبنة أساسية للحماية. إذا تم تنفيذه بشكل صحيح، فإنه يعزز قصة السلامة والموثوقية الخاصة بحل المحول المضغوط الخاص بك مع الحفاظ على محاذاة مساحة الأسلاك واللوحة مع قيود محولات المحطات الفرعية المدمجة.
