A distribuição elétrica moderna está ficando mais densa. Mais funções de proteção estão sendo agrupadas em painéis menores, quadros de distribuição menores e subestações menores, especialmente onde o espaço é limitado e o tempo de atividade é crítico. Em um ambiente de transformador compacto , os projetistas são solicitados a reduzir a área ocupada e, ao mesmo tempo, detectar vazamentos, degradação do isolamento e falhas de aterramento com antecedência suficiente para evitar danos ao equipamento e incidentes de segurança. É por isso que O transformador compacto tornou-se um componente comum dentro dos circuitos de proteção e monitoramento.
Um transformador de corrente com balanceamento de núcleo é uma das respostas mais práticas para esse desafio de proteção. Em vez de medir um único condutor como um transformador de corrente típico, ele mede a corrente líquida ou residual de vários condutores que passam pelo mesmo núcleo. Em uma aplicação compacta de transformador de subestação , esse recurso pode simplificar a fiação, melhorar a sensibilidade à corrente de fuga e suportar decisões de disparo mais rápidas para relés de falta à terra.
Um transformador de corrente de equilíbrio de núcleo funciona usando um núcleo magnético toroidal para detectar a soma vetorial de todas as correntes de fase e neutra que passam por ele e, se a soma não for zero, ele induz um sinal secundário proporcional usado para detecção e proteção de falta à terra em sistemas de transformadores compactos.
Este artigo explica o princípio operacional, a construção interna, a lógica de seleção e as práticas de comissionamento que são importantes para os engenheiros que compram componentes de proteção para um projeto de Transformador Compacto . Também conectamos o tópico a contextos reais de implantação, como um transformador de subestação compacto que integra comutadores de alta tensão, transformadores e distribuição de baixa tensão em um gabinete montado de fábrica, onde a proteção deve permanecer confiável em um pacote compacto para todas as condições climáticas.
Ao final, você será capaz de ler uma folha de dados CBCT com confiança, escolher classificações alinhadas com a sensibilidade do relé e evitar os erros de instalação mais comuns que criam disparos incômodos ou falhas perdidas nas implantações de transformadores .
O que é um transformador de corrente de equilíbrio central na proteção de transformador compacto
O Princípio de Funcionamento: Soma Vetorial e Corrente Residual em um Transformador Compacto
Detalhes de construção: Por que os CBCTs são um transformador compacto por design
Onde as CBCTs cabem dentro de um transformador compacto de subestação
Guia de Seleção de Transformadores e Relés de Proteção
Lista de verificação de instalação e comissionamento para um projeto de transformador compacto
Falhas comuns, disparos incômodos e solução de problemas em sistemas de transformadores compactos
Opiniões dos concorrentes sobre palavras-chave de transformadores compactos e operação de CBCT
Principais vantagens para compradores de transformadores compactos
Um transformador de corrente de equilíbrio de núcleo é um transformador compacto que envolve vários condutores e emite um sinal secundário proporcional ao desequilíbrio de corrente líquido, tornando-o ideal para detecção de falta à terra em transformadores compactos e aplicações de transformadores de subestações compactas.
Em muitos quadros de distribuição, um TC convencional mede a corrente em um condutor e a reduz para medidores ou relés. Em vez disso, um transformador de corrente de equilíbrio central envolve todos os condutores de fase, e muitas vezes o neutro, para que possa medir a corrente total ou residual. Isto é valioso em um sistema de transformador compacto porque reduz a necessidade de múltiplos canais de medição quando o objetivo principal da proteção é a detecção de vazamentos.
Uma CBCT é normalmente descrita como um núcleo magnético toroidal em forma de anel com um enrolamento secundário no núcleo, enquanto os condutores primários passam pela abertura central. Quando a corrente flui, o fluxo magnético é induzido no núcleo e liga o enrolamento secundário, produzindo um sinal induzido que é usado para medição ou proteção.
Em um layout compacto de transformador de subestação , onde o espaço é escasso e a complexidade da fiação deve permanecer gerenciável, a capacidade da CBCT de detectar a corrente residual com um único dispositivo ajuda os projetistas a manter os painéis compactos sem sacrificar a segurança.
A detecção de corrente residual não envolve apenas conformidade. Trata-se de prevenir o tempo de inatividade e limitar os danos. Falhas à terra e vazamentos podem evoluir de um pequeno defeito de isolamento para uma falha maior se não forem detectados rapidamente. Uma CBCT permite detecção de alta sensibilidade porque observa o desequilíbrio em vez da corrente de carga total, o que se enquadra na filosofia de proteção de muitas instalações de transformadores .
Quando os projetistas escolhem um transformador compacto para monitoramento de corrente residual, eles geralmente estão otimizando para estes resultados B2B:
Isolamento de falhas mais rápido para reduzir a duração da interrupção
Detecção precoce da degradação do isolamento para evitar falhas catastróficas
Fiação mais limpa e menos dispositivos de medição em um gabinete Compact Transformer
Melhor compatibilidade com relés de falha à terra e lógica de proteção
Se sua equipe está buscando princípios de funcionamento da CBCT, a intenção prática geralmente está vinculada à decisão de compra de um projeto de Transformador Compacto . As aplicações mais comuns incluem:
Painéis compactos de proteção de transformadores de subestações
Proteção diferencial de alimentadores de motores em salas de distribuição de transformadores
Monitoramento de vazamento em painéis de manobra e controle usando um transformador compacto
Sistemas de coleta de energia renovável onde a pegada do Transformador Compacto é importante
Uma CBCT funciona somando o efeito magnético de todas as correntes que passam por seu núcleo e, em um sistema balanceado, a soma é próxima de zero, mas durante vazamento ou falta à terra, o desequilíbrio cria um fluxo líquido que induz um sinal secundário para proteção do Transformador Compacto.
A CBCT depende de indução eletromagnética. Quando a corrente primária flui através dos condutores dentro do núcleo toroidal, ela cria um fluxo magnético no núcleo. Esse fluxo liga o enrolamento secundário, induzindo uma força eletromotriz e uma corrente secundária mensurável. O lado secundário é eletricamente isolado do lado primário, o que é um dos motivos pelos quais a CBCT é segura para relés e medidores em um gabinete de Transformador Compacto .
A parte especial não é a indução em si. A parte especial é o conceito de “equilíbrio central”. Em um sistema trifásico saudável, a soma vetorial das correntes de fase é próxima de zero, especialmente quando o neutro é incluído adequadamente. Como a soma líquida é próxima de zero, o fluxo líquido no núcleo da TCFC é mínimo e a saída secundária é mínima. Quando ocorre vazamento, a soma deixa de ser zero, surge o fluxo líquido e a CBCT produz saída para o relé.
Uma CBCT é sensível à soma vetorial das correntes que passam pelo núcleo. É por isso que é frequentemente descrito como útil para detecção de falta à terra. A CBCT não está tentando informar a corrente de carga total. Ele está tentando dizer se o sistema está equilibrado.
Em projetos de transformadores , muitas vezes você emparelha a CBCT com um relé de falha à terra ou relé de corrente residual. O relé compara o sinal secundário da CBCT com um limite de pickup. Quando o limite é excedido, o relé emite um comando de trip. Esta arquitetura é popular porque mantém o dispositivo de medição compacto e a lógica do relé configurável.
Abaixo está uma visão simplificada que ajuda nas revisões de projeto para um transformador de subestação compacto . painel
| Condição do sistema em alimentadores de Transformadores Compactos | Soma vetorial através do núcleo da CBCT | Sinal secundário da CBCT | Ação do relé |
|---|---|---|---|
| Carga normal equilibrada | Perto de zero | Perto de zero | Sem viagem |
| Pequeno vazamento para a terra | Pequeno diferente de zero | Produção pequena | Alarme ou disparo atrasado dependendo das configurações |
| Falha de terra sólida | Grande diferente de zero | Grande produção | Viagem rápida ou viagem instantânea |
Esta tabela é a razão pela qual o do transformador compacto é tão atraente. formato Um dispositivo pode cobrir a função de detecção que, de outra forma, exigiria fiação complexa e lógica de medição.
Um transformador de corrente de equilíbrio de núcleo é construído em torno de um núcleo toroidal de alta permeabilidade com um enrolamento secundário isolado, e os condutores que passam pelo centro atuam como primários, permitindo uma estrutura de transformador compacta adequada para painéis de transformadores compactos.
A maioria das descrições da TCFC enfatiza o núcleo toroidal. O design em forma de anel ajuda a confinar o fluxo magnético dentro do material do núcleo, melhorando a estabilidade da medição e a sensibilidade para detecção de corrente residual.
Para instalações de transformadores , a forma toroidal oferece um benefício mecânico prático: pode ser instalada em torno de conjuntos de cabos ou arranjos de barramentos com geometria previsível. Isso ajuda a tornar o CBCT uma escolha de transformador verdadeiramente compacta para layouts de painéis compactos.
Em uma TCFC típica, os condutores que passam pela janela atuam como caminho primário. Algumas explicações descrevem um enrolamento primário em torno do núcleo, mas a visão funcional comum para instaladores é que os condutores fechados fornecem o caminho da corrente primária, e o enrolamento secundário está no núcleo toroidal e conectado ao relé.
O enrolamento secundário é eletricamente isolado dos condutores primários. Esse isolamento oferece suporte ao roteamento seguro para medidores e relés de proteção dentro de um gabinete de transformador compacto e ajuda a manter o circuito de proteção com baixo consumo de energia e baixo risco.
Um comprador de transformador compacto deve interpretar “compacto” como mais do que uma pequena área física. :
Montagem simples e roteamento de cabos dentro de um transformador de subestação compacto
Isolamento confiável e isolamento apropriado para segurança do painel
Saída estável para relés de proteção sob condições reais de temperatura e umidade
Compatibilidade com faixas de entrada de relé padrão e expectativas de carga
Se a CBCT for implantada em um gabinete de transformador de subestação compacto externo , o design do gabinete também será importante. Alguns projetos de subestações de transformadores compactas enfatizam gabinetes com classificação IP54, construção em aço resistente à corrosão, materiais retardadores de fogo e sistemas de isolamento térmico para suportar operações em qualquer clima.
O ambiente do gabinete influencia como você roteia a fiação secundária do TC, como veda as entradas dos cabos e como mantém a confiabilidade a longo prazo.
Em um transformador de subestação compacto, uma CBCT é normalmente instalada em cabos alimentadores ou circuitos de saída para que o sistema de proteção possa detectar a corrente residual e desarmar rapidamente, apoiando a operação segura da unidade de distribuição do Transformador Compacto.

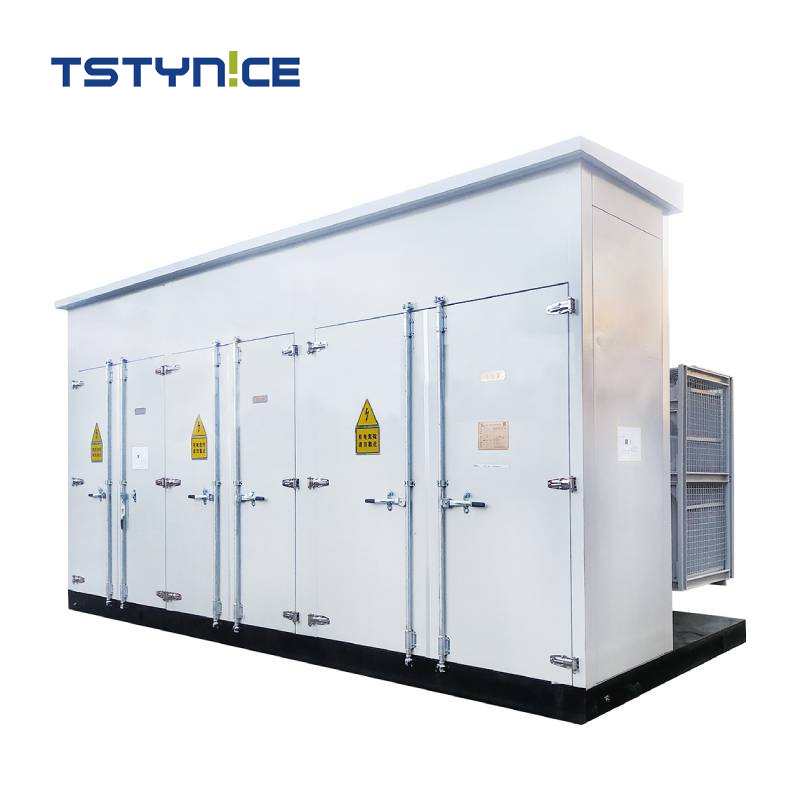

Muitas subestações transformadoras compactas são descritas como unidades montadas em fábrica que integram painéis de alta tensão, transformadores e distribuição de baixa tensão em um pacote compacto.
Nessa arquitetura, a CBCT é frequentemente instalada no lado de saída onde os cabos alimentadores saem da área de distribuição de baixa tensão, ou no ponto onde o circuito a ser protegido pode ser totalmente fechado pela janela da CBCT. A principal regra de engenharia é simples: todos os condutores do circuito protegido que transportam corrente de carga devem passar juntos pelo núcleo da CBCT para que a lógica da soma vetorial permaneça válida.
Um sistema Compact Transformer é frequentemente construído para fornecer distribuição confiável em espaços limitados. A CBCT ajuda porque detecta corrente de fuga sem a necessidade de medições de TC de múltiplas fases. Isso economiza espaço no painel e esforço de fiação, alinhando-se aos objetivos das implantações de transformadores .
Quando a CBCT é instalada corretamente, sua saída pode ser conectada a um relé de falta à terra que emite comandos de trip para disjuntores ou contatores. Em um ambiente de transformador de subestação compacto, isso pode reduzir os danos ao isolar as falhas precocemente.
Subestações transformadoras compactas externas geralmente destacam recursos de proteção como gabinetes com classificação IP54, aço resistente à corrosão, materiais retardadores de fogo e sistemas de isolamento térmico.
Esses mesmos recursos definem expectativas para os componentes de proteção dentro do gabinete. :
Ciclos de temperatura que afetam o isolamento e a fiação secundária
Controle de umidade e risco de condensação dentro dos gabinetes
Vibração mecânica de transporte e instalação
Qualidade de gerenciamento de cabos para evitar estresse nos terminais
É por isso que os compradores B2B devem avaliar o CBCT como parte do sistema Compact Transformer total , e não como um acessório independente.
A seleção de uma CBCT para uso em Transformador Compacto requer correspondência de tamanho de janela, sensibilidade do relé, classificação secundária e geometria de instalação para que o transformador produza um sinal residual limpo sem desarmes incômodos.
Antes de selecionar um transformador , defina qual circuito você está protegendo e confirme se todos os condutores desse circuito podem passar juntos pela CBCT. Em um transformador de subestação compacto , o roteamento dos cabos costuma ser restrito, de modo que o tamanho da janela e o posicionamento físico podem se tornar críticos.
Se um condutor for deixado fora do núcleo da TCFC, a soma residual torna-se incorreta e a TCFC pode indicar vazamento falso ou não detectar vazamento real. Este é um dos modos de falha mais comuns no comissionamento de Transformadores Compactos.
Uma CBCT normalmente é emparelhada com um relé que compara a corrente residual a um limite. Sua seleção deve considerar:
Corrente de fuga de fundo esperada no sistema Compact Transformer
Sensibilidade de desarme necessária para segurança e proteção do equipamento
Comportamento de atraso de tempo desejado para coordenação seletiva
Como o princípio CBCT é sensível a pequenos desequilíbrios, ele pode detectar vazamentos antecipadamente, mas somente se o relé e a fiação estiverem configurados corretamente.
As subestações transformadoras compactas são frequentemente descritas como soluções que economizam espaço, projetadas para ambientes onde o espaço é escasso, com fácil instalação e objetivos de baixa manutenção.
Do ponto de vista da aquisição, isso significa que a sua escolha de CBCT deve apoiar:
Montagem simples e acesso para manutenção dentro do gabinete do Compact Transformer
Rotulagem clara e acesso ao terminal para equipes de comissionamento
Durabilidade física alinhada com transporte e instalação em campo
Abaixo está uma lista de verificação prática para documentos de RFQ B2B para projetos de transformadores .
Tipo de aplicação: proteção compacta do alimentador do transformador da subestação ou proteção do alimentador do motor
Tamanho da janela: deve caber em todos os condutores com raio de curvatura seguro
Interface secundária: corresponde aos padrões de entrada e fiação do relé
Adequação ambiental: consistente com as condições do gabinete do Transformador Compacto
Método de instalação: montagem em painel ou montagem em cabo compatível com o layout do gabinete
A instalação correta da CBCT em um sistema de Transformador Compacto significa passar todos os condutores relevantes através do núcleo, manter a fiação secundária segura e isolada e validar a resposta do relé com testes controlados.
Em um transformador de subestação compacto , o roteamento de cabos pode ficar lotado. A CBCT exige disciplina:
Passe todos os condutores de fase e o neutro do circuito protegido através da janela CBCT juntos
Não misture condutores de circuitos diferentes dentro de uma CBCT
Mantenha o espaçamento dos condutores consistente e evite voltas desnecessárias dentro da janela
Fixe os cabos para que o movimento não sobrecarregue a montagem do transformador compacto
Estas etapas são simples, mas essenciais para fazer com que o princípio de funcionamento da CBCT produza resultados previsíveis.
O enrolamento secundário da CBCT está isolado, mas a fiação secundária ainda precisa de boas práticas:
Use aperto terminal adequado e alívio de tensão
Direcione a fiação secundária longe de fontes de alto ruído, quando possível
Mantenha a fiação organizada para manutenção em um gabinete Compact Transformer
Siga as orientações do fabricante do relé quanto à carga e comprimento da fiação
Um projeto de transformadores geralmente enfatiza a baixa manutenção, portanto, a fiação e a etiquetagem limpas reduzem o tempo de manutenção posterior.
O comissionamento deve comprovar ações de medição e proteção. Em um projeto de Transformador Compacto , as verificações típicas incluem:
Verificação visual de que todos os condutores estão fechados
Verificações de continuidade e isolamento na fiação secundária
Teste de pickup de relé usando um método de injeção residual controlada
Verificação de disparo no nível do disjuntor ou contator
O objetivo é confirmar se a saída do transformador compacto conduz ao comportamento de proteção pretendido.
A maioria dos problemas de CBCT em instalações de transformadores compactos vem de roteamento incorreto de condutores, circuitos mistos em um núcleo, fiação secundária inadequada ou configurações de relé que não correspondem ao perfil de vazamento do local.
Isso quebra a lógica da soma vetorial. A TCFC apresentará desequilíbrio mesmo sob carga normal, causando disparos incômodos. Em um transformador de subestação compacto, isso geralmente acontece quando o roteamento neutro é tratado de forma diferente do roteamento de fase devido a restrições de espaço.
Isto pode ocultar falhas ou criar sinais falsos. Uma CBCT deve representar um circuito protegido. A mistura de circuitos torna a soma residual sem sentido e anula o propósito da proteção do Transformador Compacto.
Alguns locais apresentam maior vazamento capacitivo devido ao comprimento do cabo, filtros ou componentes eletrônicos de potência. Se o pickup do relé estiver muito baixo, o sistema desarmará em condições normais. A CBCT está fazendo o seu trabalho, mas a coordenação de proteção não está sintonizada com a realidade do local do Transformador Compacto.
Os projetos de subestações transformadoras compactas geralmente destacam recursos de proteção, como gabinetes com classificação IP54, aço resistente à corrosão, materiais retardadores de fogo e sistemas de isolamento térmico.
Se a vedação do gabinete estiver comprometida ou a condensação não for gerenciada, os terminais secundários e a fiação poderão degradar-se com o tempo. Isso pode produzir sinais instáveis do transformador compacto e reduzir a confiabilidade da proteção.
Os pontos de vista a seguir refletem como diferentes recursos da indústria descrevem a operação CBCT e o valor do transformador compacto para proteção do Transformador Compacto, listados separadamente sem combinar conclusões.
Descreve o CBCT como um transformador de corrente projetado para medir a corrente em um sistema de energia e fornecer um sinal proporcional à corrente primária que passa através de condutores fechados. Explica a construção da CBCT usando um núcleo magnético toroidal em forma de anel feito de material de alta permeabilidade e um enrolamento secundário no mesmo núcleo com isolamento elétrico.
Observa o princípio do equilíbrio do núcleo como sensibilidade à soma vetorial das correntes que passam pelo núcleo, apoiando a detecção de falta à terra.
Define um transformador de corrente central como a redução da corrente alternada para um nível mais baixo e mais seguro usando um núcleo magnético, suportando sistemas de monitoramento e proteção.
Afirma que a operação do TC depende da indução eletromagnética e da relação de espiras entre os enrolamentos primário e secundário para dimensionar a corrente para monitoramento seguro.
Lista os tipos de TC, incluindo tipo enrolado, tipo barra e tipo toroidal, com projetos toroidais usando um condutor passando pelo núcleo, o que se alinha com a lógica de instalação do transformador compacto.
Descreve a CBCT como um transformador de corrente que fornece um sinal proporcional à corrente primária que flui através dos condutores circundados pela CBCT.
Explica o projeto do núcleo CBCT como um núcleo magnético toroidal feito de material de alta permeabilidade, com um enrolamento secundário conectado a instrumentos de medição ou relés de proteção e isolado do primário.
Descreve a indução de fluxo magnético onde o núcleo confina a maior parte do fluxo gerado pela corrente primária dentro do núcleo.
Um transformador de corrente de equilíbrio de núcleo é um transformador que detecta corrente residual detectando a soma vetorial de condutores fechados e é especialmente valioso para proteção contra falta à terra em transformadores compactos e sistemas de transformadores de subestações compactas onde o espaço e a simplicidade da fiação são importantes.
Um projeto de Transformador Compacto é bem-sucedido quando a proteção é sensível e estável. O princípio de funcionamento da CBCT suporta detecção sensível, mas seus resultados dependem do roteamento correto do condutor, boas práticas de fiação secundária e configurações do relé ajustadas ao perfil de vazamento do local. Quando as CBCTs são instaladas em gabinetes compactos de transformadores de subestações que enfatizam todos os recursos de proteção contra intempéries, como gabinetes com classificação IP54, construção em aço resistente à corrosão, materiais retardadores de fogo e sistemas de isolamento térmico, o projeto de proteção deve corresponder à realidade do gabinete e ao modelo de manutenção.
Se você estiver especificando transformadores para distribuição industrial, energias renováveis ou infraestrutura, trate a CBCT como um componente básico de proteção. Feito corretamente, ele fortalece a história de segurança e confiabilidade da sua solução de Transformador Compacto, ao mesmo tempo que mantém a fiação e o espaço do painel alinhados com as restrições do transformador de subestação compacta.
