Tip de proiect: Puncte de conectare la rețea de stocare a energiei și fotovoltaice distribuite
Data de finalizare: noiembrie 2024
Locație: Suburban Geelong, Victoria, Australia
Utilizator final: Furnizor de servicii de rețea de distribuție regională (DNSP) și investitor în energie regenerabilă
Cerință principală: Furnizarea de puncte de conectare la rețea standardizate, modulare pentru un cluster PV și stocare la scară comunitară (capacitate totală: 1.2 MWp)

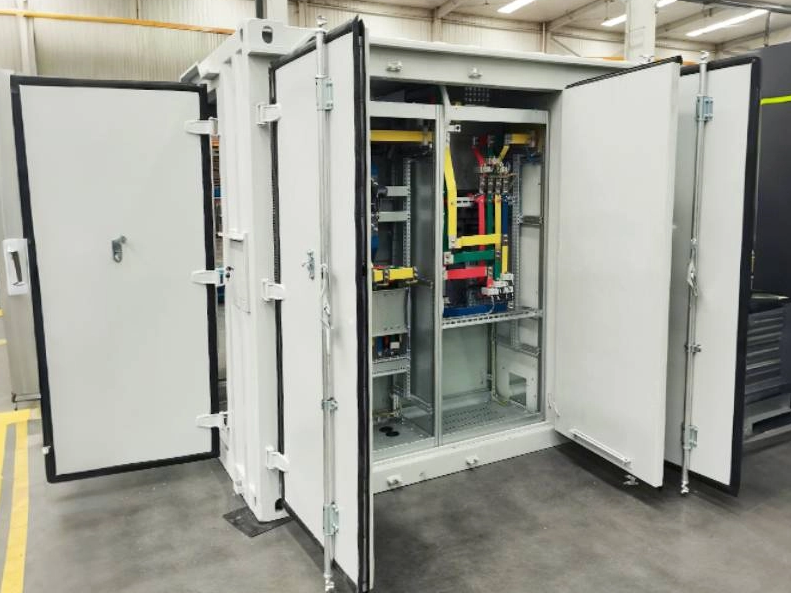

Acest proiect a presupus furnizarea a 24 de seturi de substații prefabricate compacte de 200 kVA, care integrează funcții de protecție de medie tensiune, contorizare, transformare și distribuție de joasă tensiune, optimizate special pentru scenarii de penetrare mare a resurselor energetice distribuite (DER).
| Categorie | Model și specificații | Cantitate | Caracteristici cheie |
|---|---|---|---|
| Substație compactă | PREMS-200/22-0.4 | 24 de seturi | Un singur transformator, 22kV RMU integrat și distribuție 0.4kV |
| Unitatea principală MV Ring | 22 kV SF6 RMU (2-in, 1-transformator, 1-out) | 24 de unitati | Indicator de eroare, interfață pregătită pentru automatizare |
| Transformator de distribuție | 200kVA, 22/0.4kV, Dyn11 | 24 de unitati | Pierdere redusă (P0≤280W, Pk≤2200W), protecție la coroziune C5 |
| Placă de distribuție inteligentă LV | 400V, 1600A bară, IP65 | 24 de seturi | Întrerupător integrat PV/de stocare, monitorizarea calității energiei |
| Unitatea de Achiziție și Comunicare Date | DER-Gateway (compatibil cu IEC 61850) | 24 de seturi | Suportă codul de conectare la rețea AS 4777.2:2020 |
| Sisteme auxiliare | Climatizare, iluminat, paza, protectie impotriva incendiilor | 24 de seturi | Integrat în carcasă |
Design complet prefabricat cu 95% asamblare și testare din fabrică
Necesită doar o bază de beton nivelată, instalare la fața locului <8 ore pe unitate
Interfețele standardizate acceptă extinderea viitoare de până la 500 kVA
Coordonarea protecției bidirecționale: protecție inversă a puterii, anti-insulare, trecere la tensiune
Contorizare avansată: compatibil cu NMI M 6.0, acceptă măsurarea netă și înregistrarea bidirecțională a energiei
Managementul armonicilor: filtrarea activă opțională încorporată asigură THDi <3%
Răspuns rapid în frecvență: respectă cerințele AS/NZS 4777.2:2020 (răspuns ≤2s)
Gradul de protecție: IP54 total (compartimente interne IP65)
Protecție la coroziune: Acoperire de calitate C5-M pentru atmosfere costiere/industriale
Management termic: Control inteligent al climatizării pentru o funcționare fiabilă de la -10°C la +50°C
Protecție împotriva prafului și dăunătorilor: design complet etanș cu plase de insecte și filtre de praf
RTU încorporat acceptă protocoale IEC 61850, DNP3, Modbus
Monitorizare în timp real a temperaturii transformatorului, factorului de sarcină, calității puterii
Acceptă configurarea de la distanță, diagnosticarea defecțiunilor și actualizări de software
Gateway de securitate integrat compatibil cu cadrul australian de securitate cibernetică a sectorului energetic
Faza 1 (pilot): 2 unități livrate pentru validarea șantierului și certificarea conformității locale
Faza 2 (vrac): 22 de unități livrate în trei loturi la intervale de 4 săptămâni
Colaborare locală: Instalarea și punerea în funcțiune au fost finalizate cu un antreprenor electric din Melbourne
Siguranța electrică: seriile AS/NZS 3000 și AS/NZS 61439
Conexiune la rețea: AS/NZS 4777.2 și cerințele DNSP locale
Mediu: AS/NZS 5139 (Design de mediu pentru echipamente electrice)
Comunicare: IEC 61850-7-420 (noduri logice DER)
Teste din fabrică: teste de tip complet (creștere de temperatură, rezistență la scurtcircuit, PD <5pC)
Teste de șantier: verificare logică de protecție, SCADA punct la punct, teste de calitate a puterii
Funcționare de probă: test de încărcare continuă de 72 de ore (simulează penetrarea DER de 100%)
Eficiența conexiunii la rețea: Eficiența transformatorului ≥98,7% (@50% sarcină)
Reglarea tensiunii: în interval de ± 2% (fluctuație de sarcină 0-100%)
Răspuns la eroare: Timp de funcționare a protecției locale <80 ms
Disponibilitate: >99,9% de la punere în funcțiune
Integrare accelerată a energiei regenerabile: Procesul de conectare la rețea într-un singur punct a fost redus de la o medie de 12 săptămâni la 4 săptămâni
Impact redus asupra rețelei: netezirea puterii clusterului prin controale inteligente a amânat nevoile de actualizare a rețelei
Costuri mai mici de operare și întreținere: întreținerea predictivă a redus frecvența inspecțiilor la fața locului cu 60%
Valoarea datelor: DNSP furnizat cu date operaționale DER granulare pentru planificarea optimizată a rețelei
