Tipo di progetto: Punti di connessione alla rete di accumulo e fotovoltaico distribuito
Data di completamento: novembre 2024
Località: Suburban Geelong, Victoria, Australia
Utente finale: Fornitore di servizi di rete di distribuzione regionale (DNSP) e investitori in energie rinnovabili
Requisito principale: Fornire punti di connessione alla rete modulari e standardizzati per un cluster fotovoltaico e di accumulo su scala comunitaria (capacità totale: 1,2 MWp)

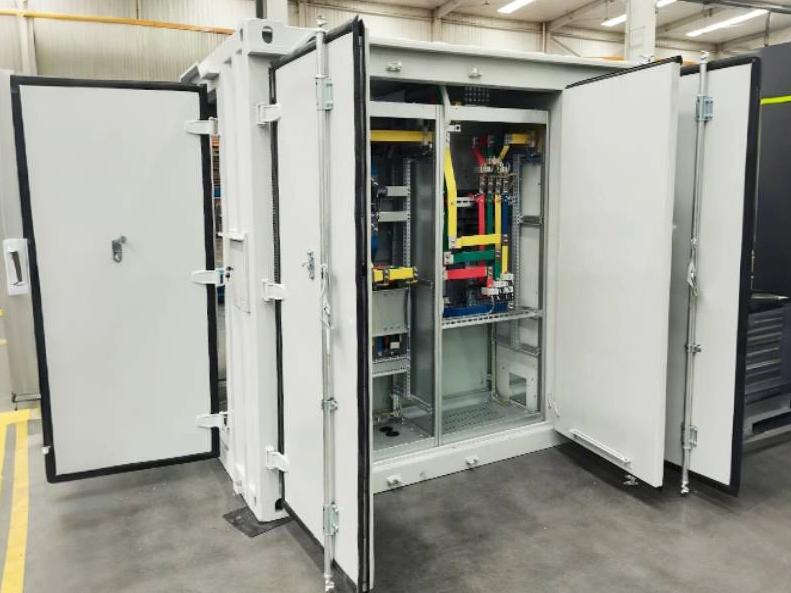

Questo progetto prevedeva la fornitura di 24 set di sottostazioni prefabbricate compatte da 200 kVA, che integrano funzioni di protezione di media tensione, misurazione, trasformazione e distribuzione di bassa tensione, specificamente ottimizzate per scenari ad alta penetrazione di risorse energetiche distribuite (DER).
| Categoria | Modello e specifiche | Quantità | Caratteristiche principali |
|---|---|---|---|
| Sottostazione compatta | PREMS-200/22-0.4 | 24 set | Trasformatore singolo, RMU integrato da 22 kV e distribuzione da 0,4 kV |
| Unità principale dell'anello MV | RMU SF6 da 22 kV (2 ingressi, 1 trasformatore, 1 uscita) | 24 unità | Indicatore di guasto, interfaccia pronta per l'automazione |
| Trasformatore di distribuzione | 200kVA, 22/0,4kV, Din11 | 24 unità | Protezione dalla corrosione C5 a basse perdite (P0≤280W, Pk≤2200W). |
| Quadro di distribuzione intelligente LV | Barra 400V, 1600A, IP65 | 24 set | Sezionatore di rete integrato per impianti fotovoltaici/stoccaggio, monitoraggio della qualità dell'energia |
| Unità Acquisizione e Comunicazione Dati | Gateway DER (conforme a IEC 61850) | 24 set | Supporta il codice di connessione alla rete AS 4777.2:2020 |
| Sistemi ausiliari | Climatizzazione, illuminazione, sicurezza, antincendio | 24 set | Integrato all'interno della custodia |
Design completamente prefabbricato con assemblaggio e test in fabbrica al 95%.
Richiede solo una base in cemento livellata, installazione in loco <8 ore per unità
Le interfacce standardizzate supportano l'espansione futura fino a 500kVA
Coordinamento della protezione bidirezionale: protezione da inversione di potenza, anti-islanding, ride-through della tensione
Misurazione avanzata: conforme a NMI M 6.0, supporta la misurazione netta e la registrazione bidirezionale dell'energia
Gestione delle armoniche: il filtraggio attivo integrato opzionale garantisce un THDi <3%
Risposta in frequenza rapida: conforme ai requisiti AS/NZS 4777.2:2020 (risposta ≤2 s)
Grado di protezione: Complessivo IP54 (compartimenti interni IP65)
Protezione dalla corrosione: rivestimento di grado C5-M per atmosfere costiere/industriali
Gestione termica: controllo climatico intelligente per un funzionamento affidabile da -10°C a +50°C
Protezione da polvere e parassiti: design completamente sigillato con zanzariere e filtri antipolvere
L'RTU integrata supporta i protocolli IEC 61850, DNP3 e Modbus
Monitoraggio in tempo reale della temperatura del trasformatore, del fattore di carico e della qualità dell'energia
Supporta la configurazione remota, la diagnosi dei guasti e gli aggiornamenti software
Gateway di sicurezza integrato conforme al quadro di sicurezza informatica del settore energetico australiano
Fase 1 (pilota): 2 unità consegnate per la convalida del sito e la certificazione di conformità locale
Fase 2 (all'ingrosso): 22 unità consegnate in tre lotti a intervalli di 4 settimane
Collaborazione locale: installazione e messa in servizio completate con un appaltatore elettrico con sede a Melbourne
Sicurezza elettrica: serie AS/NZS 3000 e AS/NZS 61439
Connessione alla rete: AS/NZS 4777.2 e requisiti DNSP locali
Ambientale: AS/NZS 5139 (Progettazione ambientale di apparecchiature elettriche)
Comunicazione: IEC 61850-7-420 (nodi logici DER)
Test di fabbrica: test di tipo completo (aumento di temperatura, resistenza al cortocircuito, PD <5pC)
Test in sito: verifica della logica di protezione, SCADA punto-punto, test di qualità dell'alimentazione
Funzionamento di prova: test di carico continuo di 72 ore (simulando la penetrazione DER al 100%)
Efficienza della connessione alla rete: efficienza del trasformatore ≥98,7% (@50% di carico)
Regolazione della tensione: entro ± 2% (fluttuazione del carico 0-100%)
Risposta al guasto: tempo di funzionamento della protezione locale <80 ms
Disponibilità: >99,9% dalla messa in servizio
Integrazione rinnovabile accelerata: processo di connessione alla rete a punto singolo ridotto da una media di 12 settimane a 4 settimane
Impatto ridotto sulla rete: il livellamento della potenza del cluster tramite controlli intelligenti ha ritardato le esigenze di aggiornamento della rete
Costi di esercizio e manutenzione inferiori: la manutenzione predittiva ha ridotto la frequenza delle ispezioni in loco del 60%
Valore dei dati: DNSP fornito con dati operativi DER granulari per una pianificazione della rete ottimizzata
