Un trasformatore a secco rappresenta un progresso fondamentale nella tecnologia di distribuzione elettrica, offrendo sicurezza ed efficienza senza precedenti per le infrastrutture moderne. A differenza delle unità tradizionali riempite d'olio, questi trasformatori specializzati utilizzano l'aria come mezzo di raffreddamento, eliminando i rischi di incendio e di contaminazione ambientale. Questa analisi completa esplora i componenti complessi che rendono i sistemi di trasformazione a secco indispensabili nelle reti elettriche urbane, nei grattacieli, nei centri commerciali, nei teatri, negli ospedali, negli hotel, nei tunnel, nelle metropolitane, nelle centrali elettriche sotterranee, nelle stazioni, nei moli, negli aeroporti e nelle sottostazioni combinate. Con le loro basse perdite, bassa rumorosità, elevata resistenza al cortocircuito, ritardante di fiamma, ignifugo, antideflagrante, privo di inquinamento, resistenza alle alte temperature, resistenza all'umidità e caratteristiche di funzionamento sicure e affidabili, le unità trasformatore a secco sono diventate lo standard di riferimento per ambienti sensibili in cui l'integrità operativa e la sicurezza umana sono fondamentali.

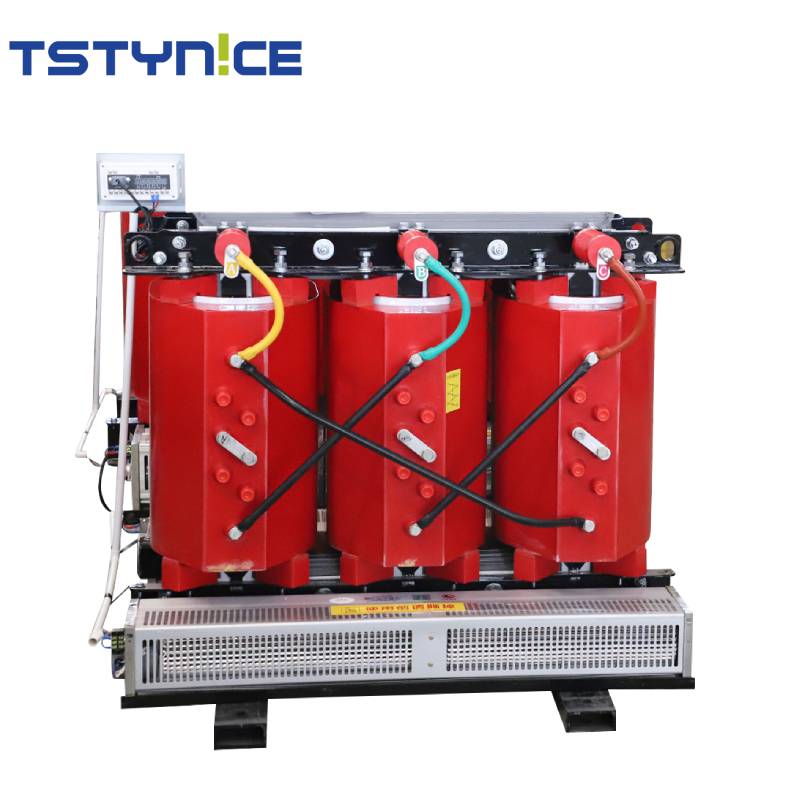

L'architettura fondamentale di a Il trasformatore a secco è costituito da diversi elementi progettati con precisione che lavorano in armonia per fornire una distribuzione di potenza coerente. Al centro si trova l'anima in lamiera di acciaio al silicio orientato, prodotta utilizzando tecniche avanzate di stampaggio a freddo con un design del giunto completamente smussato a 45 gradi in sette fasi. Questa costruzione innovativa riduce la perdita a vuoto di 3-5 punti percentuali rispetto ai nuclei a tre fasi convenzionali, migliorando al tempo stesso la stabilità meccanica. Il caratteristico rivestimento in vernice isolante trasparente del nucleo - un'innovazione proprietaria TSTY - consente l'ispezione visiva della qualità del materiale e della lavorazione artigianale, a differenza delle tradizionali finiture nere o opache che nascondono potenziali difetti.
Attorno al nucleo, gli avvolgimenti rappresentano un altro sottosistema critico in cui la tecnologia di fusione della resina epossidica crea barriere isolanti ermeticamente sigillate. Questo processo di impregnazione sotto vuoto garantisce la completa penetrazione della resina, offrendo un'eccezionale rigidità dielettrica e soppressione delle scariche parziali. Il design segmentato degli avvolgimenti consente un ampio adattamento della gamma di tensione da 6,6 kV a 35 kV, rendendo questi trasformatori versatili per la distribuzione di energia industriale e commerciale, il trasporto ferroviario e le nuove applicazioni di connessione alla rete energetica. A supporto di questo assemblaggio, il sistema brevettato di morsetti di piegatura del nucleo semplifica la produzione smorzando in modo significativo le vibrazioni operative, un fattore chiave per ottenere prestazioni di bassa rumorosità che soddisfano i rigorosi standard acustici per ospedali e aree residenziali.
Le prestazioni superiori delle moderne unità di trasformazione a secco derivano da una meticolosa selezione dei materiali e dall'ingegneria del processo. La seguente tabella descrive in dettaglio le innovazioni critiche dei materiali e i relativi vantaggi funzionali:
| Componente | Materiale Specifiche | Vantaggio prestazionale |
|---|---|---|
| Elementi conduttivi | Lega di rame H62 | La migliore conduttività riduce il riscaldamento resistivo del 15-20% rispetto alle leghe standard |
| Sistema di isolamento | Materiale isolante colato in resina epossidica | Raggiunge la classe termica F (155°C) con resistenza alle alte temperature e ritardante di fiamma |
| Componenti di tenuta | Gomma estere acrilica | Mantiene l'elasticità in condizioni ambientali estreme da -40°C a +120°C |
| Telaio strutturale | Acciaio zincato a caldo | Fornisce una resistenza alla corrosione di 30 anni in ambienti umidi, polverosi e con gas corrosivi |
| Sistema di raffreddamento | Raffreddamento ad aria naturale (AN) / Raffreddamento ad aria forzata (AF) | Gestione termica adattabile con involucri con livello di protezione IP23 |
Il processo di produzione incorpora diverse innovazioni esclusive TSTY che elevano l'affidabilità del trasformatore di tipo a secco. L'applicazione della vernice isolante trasparente consente la verifica della qualità in tempo reale, mentre il processo di laminazione del nucleo in sette fasi riduce al minimo le perdite di flusso magnetico, contribuendo direttamente alle caratteristiche di bassa perdita. Questi elementi di progettazione complessivamente estendono la durata di servizio fino a 30 anni, quasi il doppio della media del settore per i trasformatori convenzionali.
La superiorità operativa della tecnologia dei trasformatori a secco si manifesta attraverso numerosi vantaggi quantificabili che affrontano le sfide infrastrutturali contemporanee:
Profilo di sicurezza migliorato: il sistema di raffreddamento senza olio elimina i rischi di esplosione associati alle unità riempite di olio, mentre la fusione in resina epossidica fornisce proprietà ignifughe e antideflagranti intrinseche. Ciò li rende ideali per grattacieli, tunnel e centrali elettriche sotterranee dove i sistemi antincendio sono limitati.
Resilienza ambientale: con involucri con livello di protezione IP23 e materiali specializzati, queste unità resistono a condizioni ambientali estreme, tra cui resistenza alle alte temperature fino a 120°C, resistenza all'umidità al 95% di umidità e funzionamento in ambienti con gas corrosivi. Questa durabilità garantisce un funzionamento sicuro e affidabile in aeroporti, banchine e stazioni esposte a elementi aggressivi.
Efficienza di manutenzione: il design esente da manutenzione riduce i costi operativi e di manutenzione del ciclo di vita di oltre il 60% rispetto alle alternative a bagno d'olio. Senza olio da monitorare o sostituire, gli operatori eliminano i rischi di perdite e i rischi ambientali associati: un fattore cruciale per ospedali e teatri che necessitano di un servizio ininterrotto.
Prestazioni acustiche: il bloccaggio avanzato del nucleo e il design a bassa rumorosità (tipicamente inferiore a 65 dB) rendono questi trasformatori adatti per hotel, centri commerciali e reti elettriche urbane dove le normative sull'inquinamento acustico sono rigorose.
La tecnologia dei trasformatori a secco dimostra un'eccezionale adattabilità a diversi scenari operativi attraverso configurazioni di progettazione specializzate:
Nei sistemi metropolitani e ferroviari, l'elevata resistenza al cortocircuito e i supporti antivibranti garantiscono stabilità durante le frequenti fluttuazioni del carico e gli shock meccanici. Per le sottostazioni combinate che servono nuovi punti di connessione alla rete energetica, l’adattamento ad un ampio intervallo di tensione (6,6 kV-35 kV) consente input variabili di energia rinnovabile mantenendo la stabilità della rete. Il funzionamento senza inquinamento è particolarmente utile negli ospedali e negli aeroporti dove gli standard di qualità dell'aria vietano le emissioni di vapori d'olio.
Le innovazioni nella gestione termica consentono a questi trasformatori di funzionare in modo efficiente in ambienti con vincoli di spazio. La modalità di raffreddamento ad aria naturale (AN) è sufficiente per i carichi commerciali standard, mentre i sistemi di raffreddamento ad aria forzata (AF) si attivano durante i periodi di punta della domanda, una caratteristica fondamentale per i centri business e gli hotel con modelli di occupazione fluttuanti. Questo raffreddamento a doppia modalità estende la capacità del trasformatore del 40% senza aumentare l'ingombro, ottimizzando l'utilizzo dello spazio negli edifici a molti piani.
Se confrontate con i tradizionali trasformatori a bagno d'olio, le unità del trasformatore a secco dimostrano vantaggi decisivi in molteplici dimensioni prestazionali:
| con prestazioni metriche | Trasformatore a secco | del trasformatore a bagno d'olio | Vantaggio |
|---|---|---|---|
| Rischio incendio | Ignifugo e antideflagrante | Elevato rischio di incendio | Eliminazione del rischio incendio al 100%. |
| Impatto ambientale | Funzionamento senza inquinamento | Potenziale perdita di olio | Rischio di contaminazione zero |
| Requisiti di manutenzione | Design esente da manutenzione | Test/sostituzione regolare dell'olio | Costi del ciclo di vita inferiori del 60%+ |
| Flessibilità di installazione | Da interno/esterno con grado di protezione IP23 | Solo all'aperto | 50% in più di opzioni di posizionamento |
| Rumore operativo | Basso rumore (<65dB) | Rumore moderato (70-80 dB) | Adatto per aree sensibili al rumore |
La resistenza meccanica degli avvolgimenti del trasformatore a secco, ottenuta tramite fusione di resina epossidica, fornisce un'eccezionale resistenza al cortocircuito elevata, sopportando correnti di guasto fino a 25 volte la corrente nominale senza degrado. Questa resilienza è particolarmente preziosa nelle reti elettriche urbane dove i tempi di eliminazione dei guasti possono essere prolungati.
Man mano che i sistemi elettrici si evolvono verso una maggiore sostenibilità e resilienza, la tecnologia dei trasformatori a secco si allinea perfettamente con le tendenze emergenti delle infrastrutture. Il sistema di raffreddamento senza olio elimina i problemi di smaltimento dei rifiuti pericolosi, mentre il materiale isolante colato in resina epossidica consente la riciclabilità a fine vita, supportando i principi dell’economia circolare. Per le nuove applicazioni di connessione alla rete energetica, questi trasformatori soddisfano i profili di potenza variabili della generazione solare ed eolica attraverso sistemi avanzati di gestione termica.
L'integrazione delle funzionalità di monitoraggio intelligente rappresenta la prossima frontiera nello sviluppo di trasformatori a secco. I sensori integrati monitorano i livelli di scarica parziale, i gradienti termici e l'integrità dell'isolamento in tempo reale, consentendo una manutenzione predittiva che estende ulteriormente la durata di servizio oltre la base di progettazione standard di 30 anni. Questa evoluzione tecnologica garantisce che le unità dei trasformatori a secco rimarranno centrali nelle reti di distribuzione dell'energia industriale e commerciale per i decenni a venire.
In conclusione, la sofisticata architettura dei componenti dei sistemi di trasformatori a secco, dal nucleo in lamiera di acciaio al silicio orientato all'isolamento in fusione di resina epossidica, offre prestazioni ineguagliabili in termini di sicurezza, efficienza e affidabilità. La loro capacità di operare in condizioni ambientali estreme pur mantenendo caratteristiche di bassa perdita, basso rumore ed elevata resistenza al cortocircuito li rende indispensabili per le infrastrutture moderne. Con l'intensificarsi dell'urbanizzazione e l'inasprimento delle normative ambientali, il trasformatore a secco rappresenta la soluzione definitiva per un funzionamento sicuro e affidabile in grattacieli, ospedali, tunnel, metropolitane e altro ancora, dimostrando che l'ingegneria superiore crea sia valore immediato che sostenibilità a lungo termine.
