Ծրագրի տեսակը. Առևտրային շենքերի էլեկտրական ենթակառուցվածք – Հատուկ էլեկտրամատակարարում HVAC համակարգերի համար
Առաքման ամսաթիվ՝ 2025 թվականի հունվար
Վայր՝ Էր Ռիադ, Սաուդյան Արաբիա
Վերջնական հաճախորդ՝ խոշոր առևտրային համալիր Մշակողի
հայտ. Տանիքի/մոդուլային HVAC փաթեթների համար կայուն, մեկուսացված էներգիայի ապահովում:
TSTYNICE-ը մատակարարել է չոր տիպի եռաֆազ իջեցվող տրանսֆորմատորների շարք, որոնք հատուկ նախագծված են սաուդյան շուկայում առևտրային օդորակման համակարգերի համար: Այս լուծումը ապահովում է օդորակիչների արդյունավետ և հուսալի շահագործում բարձր ջերմաստիճանի և փոշու բարձր պայմաններում:
Ապրանքի շարք և մատակարարման շրջանակ
Մոդել՝ DT3-HVAC-380/230-60Hz
Վարկանիշներ՝ 75 կՎԱ, 100 կՎԱ, 300 կՎԱ (կազմաձևված յուրաքանչյուր գոտու պահանջներին)
Ընդհանուր քանակը՝ 42 միավոր (75 կՎԱ՝ 18 միավոր, 100 կՎԱ՝ 15 միավոր, 300 կՎԱ՝ 9 միավոր)

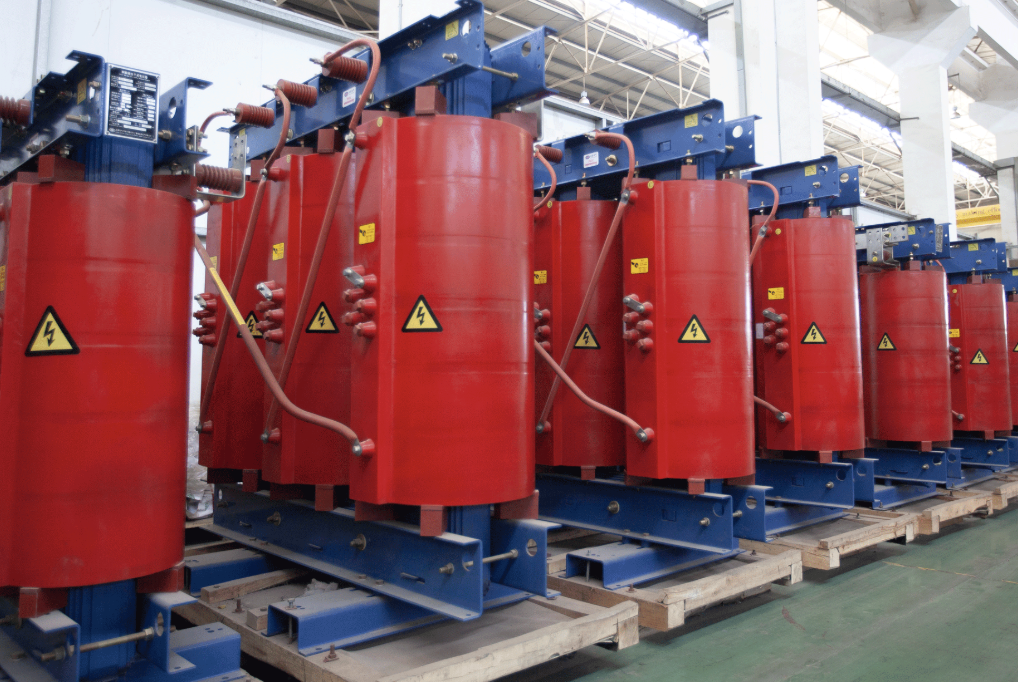

Տեսակ՝ փակ էպոքսիդային խեժով ձուլված չոր տիպի տրանսֆորմատոր, օդային բնական (AN) սառեցում
Մոնտաժ. հիմքի վրա ամրացված է, մատակարարվում է հակաթրթռումային բարձիկներով և մալուխի միացման խցիկներով
Դիզայնի և կատարողականի հիմնական առանձնահատկությունները
Ճշգրիտ լարման համապատասխանեցում. Մուտք 380-400 Վ (±5% կարգավորելի ծորակներով), ելքային կայուն 220-230 Վ, որը լիովին համապատասխանում է ինչպես ներմուծված, այնպես էլ տեղական HVAC բլոկների շարժիչի պահանջներին:
Բարձր ծանրաբեռնվածության հզորություն. Նախագծված է դիմակայելու HVAC կոմպրեսորների բարձր ներխուժման հոսանքներին (մինչև 6x FLA) և բեռի պարբերական տատանումներին: Մեկուսիչ համակարգ ջերմային դասի H (դիմակայում է 180°C):
Ծայրահեղ շրջակա միջավայրի հարմարվողականություն.
Ջերմային դիզայնի մեծ լուսանցքը ապահովում է շարունակական լիարժեք աշխատանք Սաուդյան Արաբիայի շրջակա միջավայրի մինչև 55°C ջերմաստիճանում:
Ստանդարտ IP23 պարիսպ կամ ընտրովի IP54, որն ապահովում է պաշտպանություն փոշուց, խոնավությունից և կաթող ջրի դեմ:
Ոլորունները հատուկ հակասնկային և հակակոռոզիոն բուժում ունեն ափամերձ կամ խիստ աղտոտված օդի միջավայրերի համար:
Բարձր արդյունավետություն և էներգիայի խնայողություն. օգտագործում է բարձրորակ սիլիցիումային պողպատ և ցածր կորուստների դիզայն՝ համապատասխանելով IE2 կամ ավելի բարձր արդյունավետության դասին (IEC 60076-11)՝ նվազեցնելով HVAC համակարգի ընդհանուր էներգիայի սպառումը:
Անվտանգ և հանգիստ. ամբողջովին փակ, առանց յուղի, բոցավառվող շինություն: Ցածր աղմուկի դիզայն (<65 դԲ) հարմար է առևտրային շենքերի համար:
Հեշտ սպասարկում. Ներկառուցված PT100 ջերմաստիճանի տվիչները հնարավորություն են տալիս ջերմաստիճանի հեռակառավարման մոնիտորինգ և ահազանգեր: Կողային մալուխի ելքի ձևավորումը պարզեցնում է տեղում լարերը և սպասարկումը:
Արագ արձագանք. սկզբնական առաքումն ավարտվել է տեխնիկական հաստատումից հետո 8 շաբաթվա ընթացքում՝ համապատասխանելով հաճախորդի խիստ ժամանակացույցին:
Անհատականացված սպասարկում. Տրամադրված հզորությունների բաշխման և դասավորության առաջարկություններ՝ հիմնված հաճախորդի օդորակման բլոկի բաշխման պլանների և բեռնման ժամանակացույցի վրա:
Տեղական աջակցություն. Մատակարարվում է արտադրանքի երկլեզու փաստաթղթեր (անգլերեն և արաբերեն), միացման դիագրամներ և տեղադրման ուղեցույցներ: Համակարգված տեղական գործընկերների հետ տեխնիկական պարզաբանումների համար:
Փորձարկում և սերտիֆիկացում. Բոլոր ստորաբաժանումներն անցել են ամբողջական նախաառաքման թեստեր, ներառյալ հարաբերակցությունը, դիմադրությունը, դիէլեկտրական ուժը, առանց բեռի/բեռի կորուստները և մասնակի լիցքաթափումը (<10 pC): Փորձարկման հաշվետվությունները համապատասխանում էին Սաուդյան Արաբիայի SASO-ի պահանջներին:
Էլեկտրաէներգիայի բարելավված որակ. Ապահովում է էլեկտրական մեկուսացում HVAC ստորաբաժանումների համար՝ արդյունավետ կերպով ճնշելով ցանցի ներդաշնակությունները և լարման տատանումները, որոնք կարող են ազդել զգայուն AC կարգավորիչների վրա:
Համակարգի ուժեղացված հուսալիություն. Տրանսֆորմատորի զրոյական խափանումներ գործարկումից ի վեր՝ ապահովելով առևտրային համալիրի HVAC համակարգի շարունակական և կայուն աշխատանքը:
Էներգաարդյունավետության օպտիմիզացում. բարձր արդյունավետության տրանսֆորմատորները՝ զուգորդված VFD-ով աշխատող HVAC համակարգերի հետ, նպաստում են շենքի էներգիայի կառավարման ընդհանուր նպատակներին:
