Անգոլա – քաղաքային ցանցերի արդիականացում և գյուղական էլեկտրիֆիկացում ինտեգրված նախագիծ

Ծրագրի ակնարկ

Ծրագրի տեսակը

EPC կապալառու՝ Electrical Construction & Projects Co.

Ավարտման ամսաթիվ՝ 2025 թ. 4-րդ (Ընթացքի մեջ է)

Գտնվելու վայրը՝ Հուիլա և Հուամբո նահանգներ, Անգոլա

Վերջնական օգտվող՝ Empresa Nacional de Distribuição de Electricidade (ENDE)

Ծրագրի նպատակը. Բարձրացնել քաղաքային էլեկտրամատակարարման հուսալիությունը, ընդլայնել գյուղական ցանցի ծածկույթը և նվազեցնել գծերի կորուստները:

Տեխնիկական լուծման ակնարկ

TSTYNICE-ը, որպես հիմնական սարքավորումների մատակարար, տրամադրում է ամբողջական տրանսֆորմատորային և կոմպակտ ենթակայանների լուծում այս ծրագրի համար՝ ծածկելով ինչպես քաղաքային բեռնման կենտրոնի արդիականացումը, այնպես էլ գյուղական համայնքների առաջին անգամ էլեկտրաֆիկացման կարիքները:

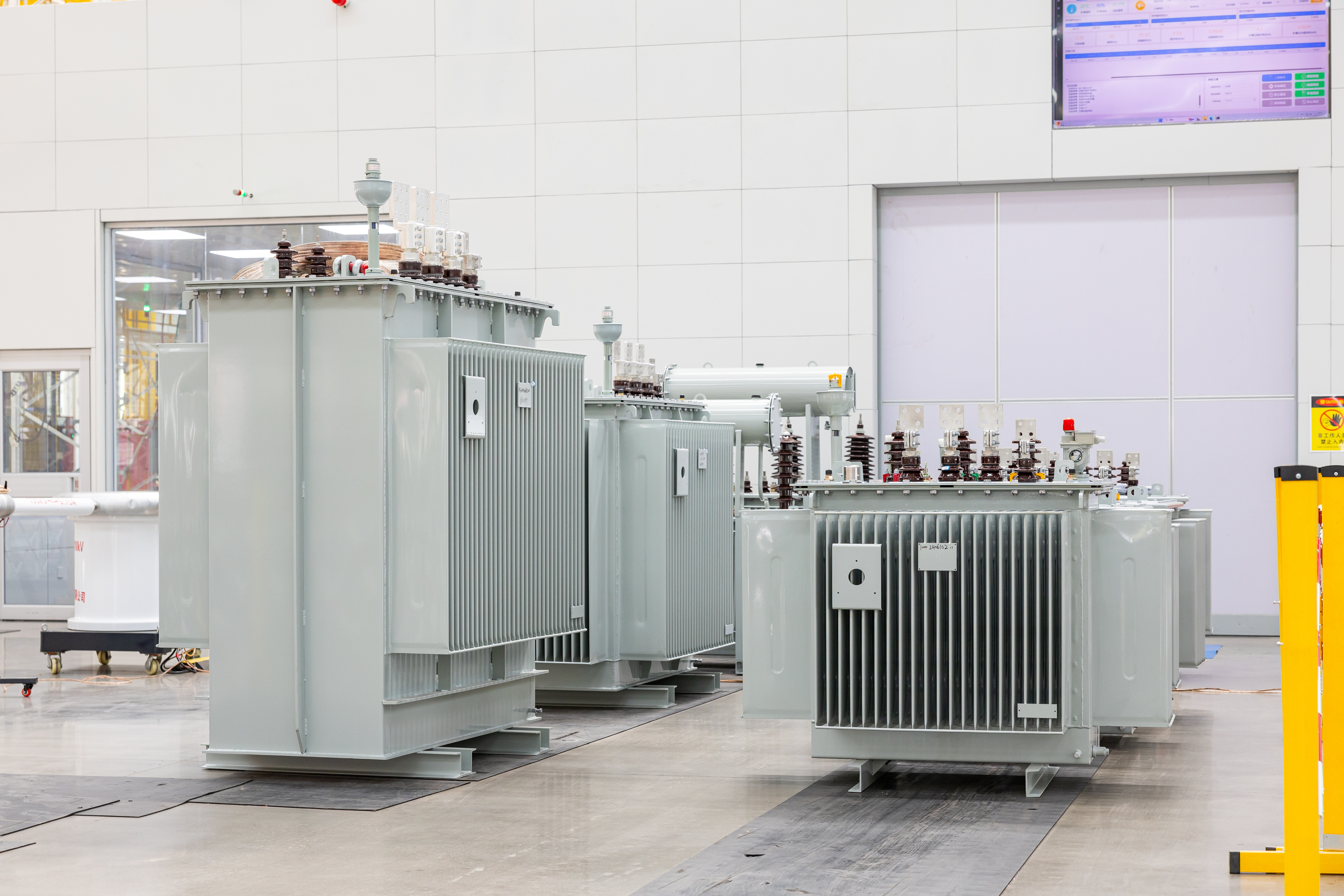

Ա) 15 կՎ դասի բաշխիչ տրանսֆորմատորներ

Մոդել՝ PTA-AL-250-15/0.4

Տեխնիկական պայմաններ՝ Եռաֆազ, 250 կՎԱ, 15 կՎ / 400-230 Վ, ալյումինե ոլորուն

Քանակը՝ 16 հատ

Առանձնահատկություններ. Նախատեսված է գոյություն ունեցող 15 կՎ ցանցերի հզորության ընդլայնման համար, ցածր կորստի նախագծում, ապահովված է ալիքներից պաշտպանությամբ և հակագողոնային խցիկով:

Բ) 30 կՎ դասի բաշխիչ տրանսֆորմատորներ

Մոդել՝ PTA-AL-250-30/0.4

Տեխնիկական բնութագրերը. Եռաֆազ, 250 կՎԱ, 30 կՎ / 400-230 Վ, ալյումինե ոլորուն

Քանակը՝ 44 հատ

Առանձնահատկություններ. Նախատեսված է միջքաղաքային սնուցիչների համար, ուժեղացված մեկուսացման համակարգ, հարմար է 30 կՎ ցանցի ընդլայնման տարածքների համար:

Գ) 30 կՎ դասի կոմպակտ ենթակայաններ

Մոդել՝ PTCB-630-30/0.4-Mini

Տեխնիկական պայմաններ՝ 630 կՎԱ, 30 կՎ մուտքային գիծ, ​​400 Վ ելքային գծեր, մինի ենթակայանի տեսակ

Քանակը՝ 16 կոմպլեկտ

Կոնֆիգուրացիա:

30 կՎ SF6 RMU (2-մուտքային, 1-տրանսֆորմատորային սնուցող, 1-պահեստային)

630 կՎԱ յուղով ընկղմված տրանսֆորմատոր (30/0,4 կՎ)

LV բաշխիչ վահանակ (հաշվառմամբ, ելքային անջատիչներով, կոնդենսատորի փոխհատուցմամբ)

Ինտեգրված բախման դիմացկուն պողպատե պարիսպ (IP54 պաշտպանություն)

Դ) 15 կՎ դասի կոմպակտ ենթակայաններ

Մոդել՝ PTCB-630-15/0.4-Mini

Տեխնիկական պայմաններ՝ 630 կՎԱ, 15 կՎ մուտքային գիծ, ​​400 Վ ելքային գծեր, մինի ենթակայանի տեսակ

Քանակը՝ 14 կոմպլեկտ

Կոնֆիգուրացիա:

15 կՎ SF6 RMU կամ բեռնաթափման անջատիչ սարք

630 կՎԱ յուղով ընկղմված տրանսֆորմատոր (15/0,4 կՎ)

Ինտեգրված LV բաշխման և հաշվառման վահանակ

Կոմպակտ հավաքովի հիմք և պարիսպ

Դիզայնի հիմնական առանձնահատկությունները

Շրջակա միջավայրի հարմարվողականություն

Կլիմայից պաշտպանություն. C4-M կոռոզիայից պաշտպանության վարկանիշ ունեցող բոլոր սարքավորումները, որոնք հարմար են արևադարձային սավանայի կլիմայի համար (բարձր ջերմաստիճան, բարձր խոնավություն, ուժեղ ուլտրամանուշակագույն ճառագայթում):

Հակագողության դիզայն. տրանսֆորմատորներ, որոնք հագեցած են եռակցված հակագողության կողպեքներով; ենթակայանների պարիսպներն օգտագործում են խափանումից պաշտպանվող պտուտակներ և ազդանշանային տվիչներ:

Կենդանիների պաշտպանություն. Օձերի, կրծողների և այլնի ներթափանցումը կանխելու համար փակված մալուխի մուտքի/ելքի նավահանգիստներ:

Տեխնիկական առավելություններ

Ցածր կորուստներ. տրանսֆորմատորները համապատասխանում են IE3 արդյունավետության դասին, առանց բեռի կորուստներով 25%-ով ցածր, քան ներկայիս Անգոլայի ստանդարտները:

Խելացի առանձնահատկություններ. Կոմպակտ ենթակայաններ, որոնք նախապես հագեցած են DTU-ով, լարման, հոսանքի, հզորության գործոնի, յուղի ջերմաստիճանի և այլնի հեռակառավարման համար:

Մոդուլյարություն. Ենթակայանները 85%-ով հավաքվում են գործարանում՝ նվազեցնելով տեղում տեղադրման ժամանակը 60%-ով:

Տեղական համապատասխանություն

Համապատասխանում է Անգոլայի տեխնիկական ստանդարտներին (Normas Técnicas Angolanas) և պորտուգալերենի պիտակավորման պահանջներին:

LV կողմի կոնֆիգուրացիա՝ համատեղելի տեղական ՏՏ հողակցման համակարգի հետ:

Պորտուգալերեն տեղադրման ձեռնարկների, ուսումնական նյութերի և տեղական պահեստամասերի ցուցակների տրամադրում:

Ծրագրի իրականացում

Փուլային առաքում

Փուլ 1. 30 կՎ տրանսֆորմատորներ (44 միավոր) և 15 կՎ տրանսֆորմատորներ (16 միավոր) – Առաքում 2024 թվականի եռամսյակում:

Փուլ 2. 30 կՎ կոմպակտ ենթակայաններ (16 կոմպլեկտ) – Առաքում 2025 թ. 4-րդ եռամսյակում:

Փուլ 3. 15 կՎ կոմպակտ ենթակայաններ (14 հավաքածու) – Առաքում 2025թ.

Տեղական համագործակցություն

Համատեղ շինարարական աշխատանքների ուղեցույց Electrical Construction & Projects Co.-ի հետ:

Խմբաքանակով շահագործման և սպասարկման ուսուցում ENDE տեխնիկների համար:

Լուանդայի վրա հիմնված արտակարգ իրավիճակների պահեստամասերի պահեստի ստեղծում՝ հետնախագծային O&M-ին աջակցելու համար:

Ակնկալվող արդյունքները

Քաղաքային տարածքներ (օգտագործելով 630 կՎԱ ենթակայաններ)

Ապահովել 16 նոր էլեկտրամատակարարման հանգույցներ 2 մարզային քաղաքային բեռնվածության կենտրոնների համար:

Չպլանավորված անջատման ժամանակի ակնկալվող կրճատումը 35%-ով։

Հզորության գործակիցը բարելավվել է մինչև 0,95-ից բարձր կոնդենսատորների փոխհատուցման միջոցով:

Գյուղական տարածքներ (օգտագործելով 250 կՎԱ տրանսֆորմատորներ)

Ապահովել առաջին անգամ ցանցային միացում 60 գյուղական համայնքների համար:

Ընդլայնել էլեկտրաէներգիայի ծածկույթը ավելի քան 15000 տնային տնտեսությունների համար:

Լարման համապատասխանության դրույքաչափը 30 կՎ գծերի վերջում 70%-ից մինչև 92%:

Հաճախորդի առավելությունները

EPC Contractor Electrical Construction & Projects Co.-ի համար.

Ձեռք է բերում ամբողջական տեխնիկական լուծում և մեկանգամյա սարքավորումների մատակարարում՝ պարզեցնելով գնումները։

Մոդուլային սարքավորումների դիզայնը զգալիորեն նվազեցնում է տեղում տեղադրման ժամանակը:

Մասնագիտական ​​տեխնիկական աջակցությունը բարձրացնում է ծրագրի առաքման որակը և հաճախորդների գոհունակությունը:

Վերջնական օգտագործողի համար ENDE:

Ստեղծում է ժամանակակից, շերտավորված բաշխման ցանց՝ լավ համապատասխանող հզորություններով:

Խելացի սարքավորումները ապահովում են ինտերֆեյս ապագա բաշխման ավտոմատացման արդիականացման համար:

Բարձր արդյունավետությամբ սարքավորումները կարող են նվազեցնել կյանքի ցիկլի գործառնական ծախսերը մոտավորապես 20%-ով:
