Fabricant de transformateur de refroidissement forcé à eau forcée à l'huile de transformateur TSTY OFWF

Le transformateur OFWF, également connu sous le nom de transformateur de refroidissement forcé à l'eau et à l'huile, est conçu pour les applications de grande capacité où une dissipation thermique efficace est essentielle.

Spécifications techniques :
• Gamme complète : modèles S9 à S22
• Couverture de tension : systèmes de 6 kV à 35 kV
• Spectre de capacité : configurations de 15 kVA à 31 500 kVA
• Maîtrise des certifications : ISO 9001, IEC, SGS, Intertek, CCC, CE, BV, conforme à GOST

Disponibilité :



Renseigner

transformateur immergé dans l'huile industriel transformateur de distribution immergé dans l'huile transformateur de type immergé dans l'huile transformateur immergé dans un liquide transformateur de puissance à huile transformateurs remplis d'huile de cuivre transformateur triphasé immergé dans l'huile

Avantage du produit

Paramètres techniques

Salon de l'usine

FAQ

Collecte de certificats

Transformateur OFWF haute performance pour applications intensives

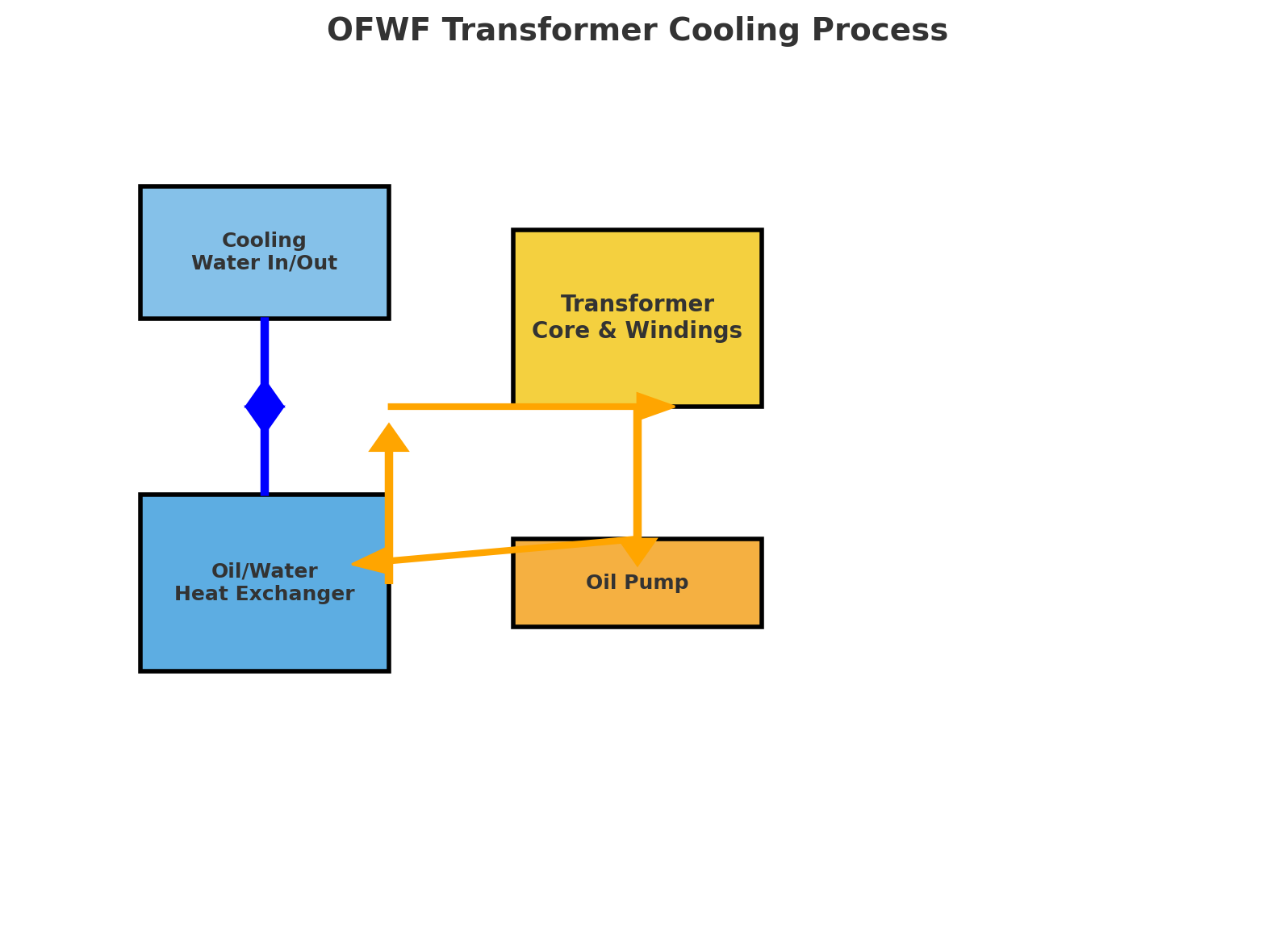

Les transformateurs TSTY OFWF (Oil Forced Water Forced Cooling) sont conçus pour les systèmes électriques de grande capacité et à charge élevée nécessitant une efficacité de refroidissement supérieure. Disponibles des modèles S9 à S22 avec des tensions nominales de 6 kV à 35 kV et des capacités de 15 kVA à 31 500 kVA, ces transformateurs utilisent des pompes à huile pour faire circuler l'huile isolante à travers des échangeurs de chaleur à haut rendement, qui sont ensuite refroidis par un système à eau forcée. Cette conception garantit un fonctionnement stable dans des conditions continues de pleine charge, une faible élévation de température et une longue durée de vie. Toutes les unités sont conformes aux normes ISO9001, CEI, CE, BV, SGS et GOST, offrant une fiabilité pour les marchés nationaux et internationaux.

Matériaux haut de gamme et conception de refroidissement innovante

Nous sélectionnons des tiges de cuivre H62 à haute conductivité (résistance inférieure de 30 %), une huile isolante minérale de qualité supérieure et des joints en caoutchouc acrylique résistant aux intempéries pour une durabilité maximale. Le boîtier robuste en acier galvanisé offre une protection contre la rouille de 30 ans. Des caractéristiques de conception avancées, telles que des bagues rainurées pour éviter les dommages causés par les UV, des changeurs de prises à double étanchéité pour éliminer les fuites et un empilage à noyau étagé avec de l'acier au silicium Baosteel, réduisent les pertes à vide de 5 % et les pertes de charge jusqu'à 12 % grâce au contrôle thermique adaptatif. Notre fabrication automatisée (automatisation de la production à 95 %) garantit une haute précision, un bruit réduit (-5 dB) et une qualité constante. Chaque transformateur est soumis à des tests certifiés CNAS, notamment aux chocs de foudre (250 kV), à l'échauffement (<65 K) et à plus de 10 contrôles de performances conformes aux normes CEI, garantissant une fiabilité optimale dans les réseaux électriques critiques.

Spécifications techniques :

Gamme complète	Modèles S9 à S22
Couverture de tension	Systèmes de 6 kV à 35 kV
Spectre de capacité	Configurations de 15 kVA à 31 500 kVA
Maîtrise des certifications	Conforme aux normes ISO 9001, CEI, SGS, Intertek, CCC, CE, BV, GOST

Paramètre technique pour les transformateurs de régulation de tension à vide série S 6kv - 11kv

Capacité nominale (KVA)	Combinaison de tension			Symbole du groupe de connexion	Perte à vide R(W)	Perte de charge R(W)	Tension d'impédance (%)	Courant à vide (%)	LLH(mm)	Jauge horizontale*verticale (mm)	Pièces actives Poids (kg) * Huile Poids (kg)	Poids total (kg)
Capacité nominale (KVA)	Haute tension (KV)	Plage de prise de haute tension	Basse tension (KV)	Symbole du groupe de connexion	Perte à vide R(W)	Perte de charge R(W)	Tension d'impédance (%)	Courant à vide (%)	LLH(mm)	Jauge horizontale*verticale (mm)	Pièces actives Poids (kg) * Huile Poids (kg)	Poids total (kg)
30	6 6,3 10 10,5 11	±5% ±2x2,5%	0.4	Dyn11 Yzn11 Yyn0	100	630/600	4	2.8	9807351145	400*400	178*78	355
50					130	910/870		2.5	10177581205	450*400	240*92	415
63					150	1090/1040		2.4	10357851285	450*400	285*105	505
80					180	1310/1250		2.2	10658001290	450*400	330*110	540
100					200	1580/1500		2.1	10728201305	450*400	345*116	590
125					240	1890/1800		2	115511051310	450*400	415*135	705
160					280	2310/2200		1.9	12358501535	550*550	485*135	835
200					340	2730/2600		1.8	12828601557	550*550	582*168	965
250					400	3200/3050		1.7	13109401605	550*550	695*210	1135
315					480	3830/3650		1.6	146511201915	660*650	855*255	1520
400					570	4520/4300		1.5	144011651725	660*650	950*295	1590
500					680	5410/5150		1.4	151012501845	660*650	1150*320	1905
630					810	6200	4.5	1.3	165011401920	660*650	1500*435	2015
800					980	7500		1.2	212511752315	820*820	1910*760	3510
1000					1150	10300		1.1	215013802570	820*820	2125*880	3850
1250					1360	12000		1	235514852570	820*820	2605*960	4610
1600					1640	14500		0.9	233517502630	820*820	3125*1150	5420
2000					1940	18300	5	0.4	194014001700	820*820	2420*780	4200
2500					2290	21200	5	0.4	205014801800	820*820	2560*780	4680

Paramètre technique pour le transformateur de régulation de tension à vide série S 20kv

Capacité nominale (KVA)	Combinaison de tension			Symbole du groupe de connexion	Perte à vide R(W)	Perte de charge R(W)	Tension d'impédance (%)	Courant à vide (%)
Capacité nominale (KVA)	Haute tension (KV)	Plage de prise de haute tension	Basse tension (KV)	Symbole du groupe de connexion	Perte à vide R(W)	Perte de charge R(W)	Tension d'impédance (%)	Courant à vide (%)
30	20		0.4		90	690/660	5.5	2.1
50					130	1010/960		2
63					150	1200/1150		1.9
80					180	1440/1370		1.8
100					200	1730/1650		1.6
125					240	2080/1980		1.5
160				Dyna11	290	2540/2420		1.4
200		± 5%		Yzn11	340	3000/2860		1.3
250		±2x2,5%		Yyn0	400	3520/3350		1.2
315					480	4210/4010		1.1
400					570	4970/4730		1
500					680	5940/5660		1
630					810	6820	6	0.9
800					980	8250		0.8
1000					1150	11330		0.7
1250					1380	13200		0.7
1600					1660	15950		0.6
2000					1950	19140		0.6
2500					2340	22200		0.5

Paramètre technique pour le transformateur de régulation de tension à vide série S 35kv

Capacité nominale (KVA)	Combinaison de tension			Symbole du groupe de connexion	Perte à vide R(W)	Perte de charge R(W)	Tension d'impédance (%)	Courant à vide (%)	LLH (mm)	Jauge horizontale*verticale (mm)	Pièces actives Poids (kg) * Huile Poids (kg)	Poids total (kg)
Capacité nominale (KVA)	Haute tension (KV)	Plage de prise de haute tension	Basse tension (KV)	Symbole du groupe de connexion	Perte à vide R(W)	Perte de charge R(W)	Tension d'impédance (%)	Courant à vide (%)	LLH (mm)	Jauge horizontale*verticale (mm)	Pièces actives Poids (kg) * Huile Poids (kg)	Poids total (kg)
50	35 38,5	±5% ±2x2,5%	0.4	Dyn11 Ayn0	160	1200/1140	6.5	1.3	11959351825	660*660	300*330	860
100					230	2010/1910		1.1	12009951935	660*660	470*383	1130
125					270	2370/2260		1.1	12359401955	660*660	550*465	1335
160					280	2820/2680		1	12858951950	660*660	580*485	1475
200					340	3320/3160		1	131011501985	660*660	680*595	1755
250					400	3950/3760		0.95	145010902010	660*660	860*650	2000
315					480	4750/4530		0.95	193010652320	820*820	980*765	2290
400					580	5740/5470		0.85	185011652015	820*820	1170*885	2725
500					680	6910/6580		0.85	204512052415	820*820	1340*960	3090
630					830	7860		0.65	208512402515	660*660	1550*895	3810
800					980	9400		0.65	230516152685	820*820	1990*1030	4510
1000					1150	11500		0.65	254515402590	1070*1070	2415*1475	5055
1250					1400	13900		0.6	249520102675	820*820	2480*1405	5290
1600					1690	16600		0.6	268021002770	820*820	2600*1490	5450
2000					1990	19700		0.55	279021802860	820*820	2720*1590	5600
2500					2360	23200		0.55	290022902980	1070*1070	2830*1720	5760

S'étendant 250 000 au Henan, notre usine intelligente exploite une automatisation 5G pour produire plus de 3 000 sous-stations certifiées CEI / CE par an. Avec 158 brevets et 99% d'automatisation, nous alimentons les projets dans plus de 80 pays.

Q : Êtes-vous une usine ou une entreprise commerciale ?

R : Fabrication et commerce intégrés, OEM/ODM disponibles.

Q : Notre avantage ?

R : 30 ans d’expérience, équipements de production avancés, qualité stable, livraison rapide, service professionnel, bon et rapide. Certaines pièces gratuites peuvent également être fournies.

Q : Quelle est la durée de votre délai de livraison ?

R: cela dépend de votre quantité, généralement dans les 15 à 20 jours suivant la réception du paiement anticipé.

Q : Quelles sont vos conditions de paiement ?

A : T/T, L/C, Visa Paypal, Weatern Union pour différentes circonstances.

Q : Avez-vous une procédure d’inspection avant l’expédition ?

R : Oui, nous effectuons une inspection QC à 100 %

Q : Quels certificats avez-vous ?

R : Certificats CESGS ISOIEC StandardsGost.

Partenariats stratégiques à long terme avec DuPont, ABB, Siemens, etc.

Q : Comme nous le savions, lorsque nous passons commande, certains fournisseurs utilisaient des matériaux de moindre qualité au lieu de produits en matériaux de haute qualité et nous les envoyaient, comment puis-je vous faire confiance ?

R : nous suggérons aux clients de tester le matériau après avoir reçu les marchandises. Nous visons à faire des affaires à long terme, pas une seule fois.

Les transformateurs TSTYNICE sont certifiés ISO 9001, IEC 60076, CE, GOST, SGS et BV, avec 158 brevets (20 inventions). Notre laboratoire accrédité CNAS garantit la conformité mondiale sur plus de 80 marchés.
