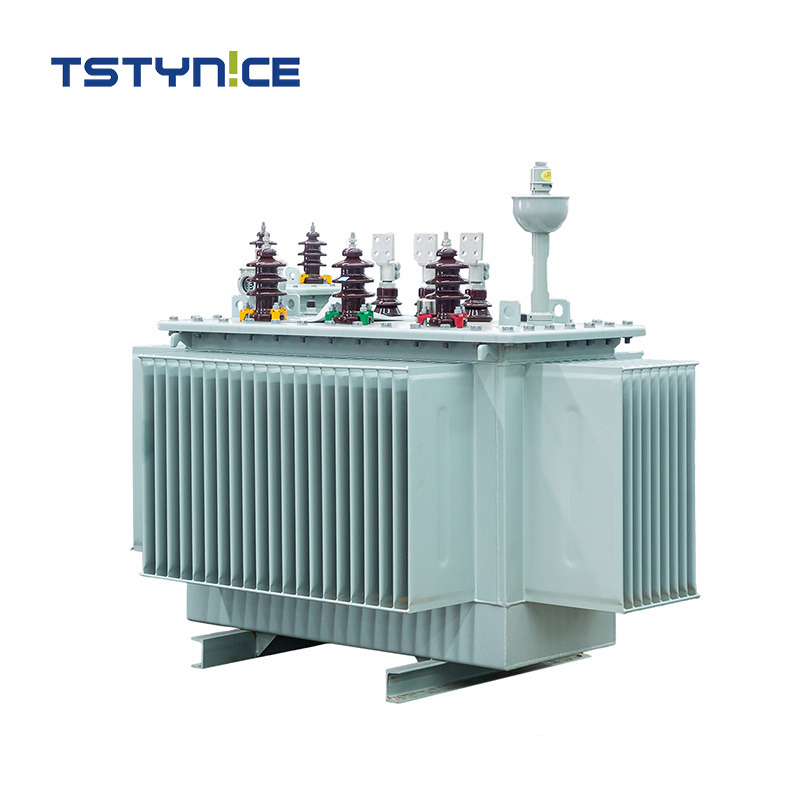

TSTYNICE 22 kV de transformador de potencia de aceite

Compartir a:

TSTY 20KV 22KV IMPRESIÓN IMPRESIONADO DE ACEITE

Nuestra serie de transformadores inmersos en petróleo incorpora la vanguardia de la tecnología de conversión de potencia, que ofrece un rendimiento, seguridad y longevidad excepcionales. Diseñados por expertos para una confiabilidad superior, estos transformadores establecen nuevos estándares en diversas aplicaciones de energía en todo el mundo.

Especificaciones técnicas:
• Rango integral: Modelos S9 a S22
• Cobertura de voltaje: Sistemas de 6kV a 35kV
• Espectro de capacidad: 15kVA a 31,500kVA Configuraciones
• Mastery de certificación: ISO 9001, IEC, SGS, Intertek, CCC, CE, BV, GostInting CHAIL

Para especificaciones detalladas, citas o consultas de proyectos, contáctenos:
correo electrónico : sales@tstytransformer.com
WhatsApp : + 18001856258
Nuestro equipo técnico está listo para ayudarlo, donde sea que funcione su nego�io.

Disponibilidad:



Preguntar

central eléctrica sumergida en aceite Transformador de potencia sumergido en aceite de 22 kv. Transformador sumergido en aceite de 22 kv. Transformador industrial de petróleo Transformador de potencia refrigerado por aceite transformador de líquido Transformador de aceite exterior de 22kv. Transformador sumergido en aceite trifásico de 22kv. 22 kilovoltios transformadores en aceite

Ventaja del producto

Parámetros técnicos

Espectáculo de fábrica

Preguntas frecuentes

Colección de certificados

1. Selección de materiales de primera calidad

Nuestros transformadores cuentan con varillas de cobre de alta conductividad H62 (resistencia 30 % menor), aceite mineral de primera calidad (rigidez dieléctrica >56 kV) y juntas de caucho acrílico resistentes a la intemperie. La carcasa de acero galvanizado (resistente al óxido durante 30 años) supera los estándares GB de durabilidad en entornos hostiles.

2.Fabricación digital

La producción automatizada al 95% con acero al silicio Baosteel logra:

• Capacidad de 50 unidades/día (3× velocidad tradicional)

• Reducción de ruido de 5 dB

• 5 % menos de pérdida sin carga

• Sistemas de llenado/secado de aceite al vacío con certificación ISO

3. Ventajas de la innovación y la I+D

Laboratorio nacional certificado CNAS

Cada transformador ha pasado más de diez pruebas rigurosas, como impulso de rayo, aumento de temperatura, pérdida de aislamiento sin carga, etc., para garantizar un funcionamiento estable en todos los entornos.

Estándares internacionales de pruebas de reconocimiento mutuo

El 100% de los productos se han probado completamente en el laboratorio y los productos calificados van acompañados de informes de pruebas de reconocimiento mutuo global. Todos los productos han pasado las certificaciones CE, IEC, SGS, BV, GOST y otras, lo que demuestra capacidades profesionales y credibilidad internacional.

4.Ventajas del diseño del producto

① Botella de cerámica con ranura: protege la junta de sellado del envejecimiento por los rayos ultravioleta, solucionando directamente el antiguo problema de las fugas de aceite en los transformadores tradicionales.

② Doble sello del cambiador de tomas: doble seguro, no hay necesidad de preocuparse por fugas de aceite durante la instalación

③ Pérdida sin carga ultrabaja: adopta un proceso de laminación por pasos + lámina de acero de silicio orientado de alta permeabilidad magnética producida por Baosteel, la pérdida sin carga es un 5% menor que el estándar nacional (GB/T 6451) y el costo operativo anual de electricidad se ahorra significativamente.

Aplicaciones

Servicios públicos y redes : garantice una transformación de voltaje estable para una transmisión eficiente a larga distancia y una distribución local segura.
Plantas industriales : construidas para soportar operaciones de carga pesada en líneas de fabricación, sitios mineros e instalaciones de procesamiento a gran escala.
Energía renovable : se integra perfectamente con los sistemas de energía eólica y solar, mejorando la estabilidad de la red y optimizando la eficiencia energética.
Instalaciones críticas : garantice un rendimiento ininterrumpido las 24 horas del día, los 7 días de la semana para entornos de misión crítica, como centros de datos, hospitales y campos petroleros.
Infraestructura urbana : Diseñado con un tamaño compacto para cumplir con los requisitos de espacio y seguridad de edificios comerciales y subestaciones municipales.

Parámetro técnico para el transformador de regulación de voltaje sin carga Serie S de 22 kv

Capacidad nominal (KVA)	Combinación de voltaje			Símbolo de grupo de conexión	Pérdida sin carga R(W)	Pérdida de carga R(W)	Voltaje de impedancia (%)	Corriente sin carga (%)
Capacidad nominal (KVA)	Alto voltaje (KV)	Rango de derivación de alto voltaje	Bajo voltaje (KV)	Símbolo de grupo de conexión	Pérdida sin carga R(W)	Pérdida de carga R(W)	Voltaje de impedancia (%)	Corriente sin carga (%)
30	22		0.4		90	690/660	5.5	2.1
50					130	1010/960		2
63					150	1200/1150		1.9
80					180	1440/1370		1.8
100					200	1730/1650		1.6
125					240	2080/1980		1.5
160				Dyn11	290	2540/2420		1.4
200		±5%		Yzn11	340	3000/2860		1.3
250		±2x2,5%		Yyn0	400	3520/3350		1.2
315					480	4210/4010		1.1
400					570	4970/4730		1
500					680	5940/5660		1
630					810	6820	6	0.9
800					980	8250		0.8
1000					1150	11330		0.7
1250					1380	13200		0.7
1600					1660	15950		0.6
2000					1950	19140		0.6
2500					2340	22200		0.5

Fabricación inteligente y capacidad confiable

TSTYNICE opera una fábrica inteligente de 250.000㎡ con más de 220 unidades de automatización avanzadas y sistemas digitales de proceso completo (WMS, RGV/AGV, MES) impulsados por 5G. Logramos un 99% de automatización y control de precisión en tiempo real en toda la producción.

Con una capacidad anual de 3000 subestaciones, 10 000 conjuntos de aparamenta y 50 transformadores sumergidos en aceite por día, garantizamos una entrega rápida y una calidad constante para satisfacer las demandas globales de gran volumen.

P: ¿Es usted un fabricante o una empresa comercial?

R: Somos un fabricante y exportador integrado de transformadores, subestaciones compactas y aparamenta de alto/bajo voltaje. Los servicios OEM y ODM son totalmente compatibles.

P: ¿Cuáles son sus principales ventajas?

R: Con más de 30 años de experiencia en la industria, ofrecemos:

• Líneas de producción automatizadas avanzadas

• Calidad estable del producto con certificaciones internacionales.

• Entrega rápida y puntual

• Atención al cliente receptiva y profesional

• Soporte de repuestos disponible para modelos seleccionados

P: ¿Cuál es su plazo de entrega típico?

R: El tiempo de entrega depende de la cantidad del pedido. Generalmente, la producción demora entre 15 y 20 días después de recibir el depósito.

P: ¿Qué métodos de pago acepta?

R: Admitimos T/T, L/C, PayPal, Visa y Western Union, según el pedido y la región del mercado.

P: ¿Realizan inspecciones de calidad antes del envío?

R: Sí, realizamos una inspección de control de calidad del 100% en todos los productos antes de la entrega.

P: ¿Qué certificaciones tienes?

R: Nuestros productos cumplen con los estándares IEC, CE, SGS, ISO y Gost.

También mantenemos asociaciones estratégicas a largo plazo con ABB, Siemens y DuPont.

P: ¿Cómo podemos garantizar que la calidad del producto sea la prometida?

R: Alentamos a los clientes a realizar pruebas de materiales al recibirlos. Estamos comprometidos con asociaciones a largo plazo, no con ventas únicas, y siempre priorizamos la transparencia y la calidad.

Tstynice Transformers tiene certificaciones ISO 9001, IEC 60076, CE, GOST, SGS y BV, con 158 patentes (20 inventos). Nuestro laboratorio acreditado por CNAS garantiza el cumplimiento global en más de 80 mercados.
