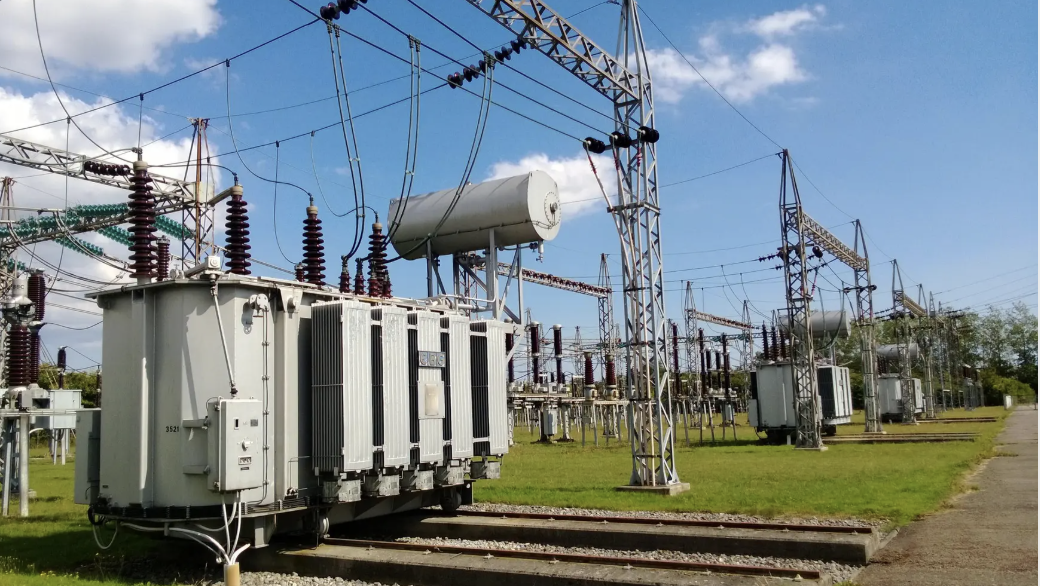

Projektübersicht
Projekttyp: Verstärkung des städtischen Verteilungsnetzes und kommerzielle Stromversorgung
Inbetriebnahmedatum: Mai 2024
Standort: Stadtzentrum von Manchester, Vereinigtes Königreich
Kunde: Regionaler Verteilernetzbetreiber (VNB)
Anwendung: Spezielle Stromversorgung für einen neu errichteten kommerziellen Bürokomplex, der die veraltete Infrastruktur durch eine hocheffiziente, geräuscharme Einheit ersetzt, die für eine dichte städtische Umgebung geeignet ist.
Technische Lösung
TSTYNICE lieferte einen maßgeschneiderten, hocheffizienten ölgefüllten Verteilungstransformator mit 50 kVA, 33 kV / 415–240 V, der speziell für die Erfüllung der strengen britischen DNO-Standards und städtebaulichen Anforderungen an Lärm und Fußabdruck entwickelt wurde. Das Gerät wurde als komplettes, vorverkabeltes und getestetes Paket in einem einzigen 20-Fuß-Versandcontainer geliefert.
Gerätespezifikationen
Modell: UK-S13-M-50/33-EN
Nennleistung: 50 kVA
Primärspannung: 33.000 V ± 2 x 2,5 %
Sekundärspannung: 415 V (dreiphasig) / 240 V (Phase-Neutralleiter)
Frequenz: 50 Hz
Vektorgruppe: Dyn11
Isolierung/Kühlung: Mineralöl, ONAN
Bestellmenge: 1 Einheit, Lieferung in 1x 20ft ISO-Container
Garantierte Leistungsparameter
Leerlaufverlust (P₀): 230 W (max.) – Übertrifft die Effizienzziele UK ER P23 (2021).
Lastverlust (Pₖ) bei 75 °C: 660 W (max.)
Gesamtverlust bei 50 % Last: 395 W
Schallleistungspegel (LWA): 48 dB(A) maximal in 0,3 m Entfernung, gemessen gemäß IEC 60076-10:2016 (ehemals IEC 551)
Teilentladung: < 10 pC bei 1,5 x Ur
Wichtige Designmerkmale
Extrem geräuscharmes Design:
Kern aus lasergeschnittenem, hochpermeablem Siliziumstahl mit geringer Magnetostriktion.
Fortschrittliche Dämpfungssysteme zwischen Kern, Wicklungen und Tank zur Minimierung der Vibrationsübertragung.
In die Containerkonstruktion integrierte Akustikkabine mit innenliegenden schallabsorbierenden Paneelen.
Stadt- und Umweltverträglichkeit:
Kompakte Containerlösung: Transformator, Niederspannungsschalttafel, Hochspannungsisolator und Hilfssysteme vorinstalliert in einem wetterfesten, begehbaren 20-Fuß-Container. Lackiert in RAL 7016 (Anthrazitgrau), passend zur städtischen Architektur.
Kein externer Fußabdruck: Die Notwendigkeit einer separaten Kioskkonstruktion entfällt, wodurch erheblich Platz und Komplexität bei der Baugenehmigung eingespart werden.
Erhöhte Sicherheit: Manipulationssicheres, abschließbares Gehäuse mit Lüftungsgittern gemäß Schutzart IP23 für die Aufstellung im Freien.
Compliance und intelligente Funktionen:
Vollständige UK-Konformität: Entworfen und getestet gemäß ENA Engineering Recommendation P23 (2021), ENA ER G59/3 für den Netzanschluss und der BS EN 60076-Serie.
Integrierte Überwachung: Vorinstalliert mit DNO-kompatibler RTU zur Fernüberwachung von Last, Öltemperatur und Alarmstatus (Druck, Ölstand).
Zukunftssicher: Das LV-Panel bietet Platz für die Installation von Power Quality Monitoring (PQM)-Geräten und Platz für zukünftige Kundenmessungen.
Projektdurchführung
Lieferung und Logistik: Die komplette „Plug-and-Play“-Umspannstation wurde im Werk montiert, verkabelt und getestet, bevor sie in den 20-Fuß-Container verladen wurde. Dadurch wurde der Aufwand vor Ort auf das Platzieren des Fundaments, den Kabelanschluss und die Inbetriebnahme beschränkt.
Inbetriebnahme: Die Arbeiten vor Ort wurden innerhalb von drei Tagen abgeschlossen, einschließlich abschließender Verhältnis-/Polaritätsprüfungen, Schutzrelaistests und DNO-Witness-Tests für Verlustmessungen und Rauschüberprüfung.
Dokumentation: Wird mit einem britischen CAFM-Datenpaket (Common Asset Fault Management) geliefert, einschließlich BIM-Modellen (Stufe 2), Testzertifikaten und Betriebs- und Wartungshandbüchern.
