TSTY OFWF Transformator Hersteller von Transformatoren mit Öl-Zwangswasser-Zwangskühlung

Der OFWF-Transformator, auch als Öl-Wasser-Zwangskühltransformator bekannt, ist für Hochleistungsanwendungen konzipiert, bei denen eine effiziente Wärmeableitung unerlässlich ist.

Technische Spezifikationen:
• Umfassendes Sortiment: Modelle S9 bis S22
• Spannungsabdeckung: 6-kV- bis 35-kV-Systeme
• Leistungsspektrum: 15-kVA- bis 31.500-kVA-Konfigurationen
• Zertifizierungsbeherrschung: ISO 9001, IEC, SGS, Intertek, CCC, CE, BV, GOST-konform

Verfügbarkeit:



Erkundigen

Industrieller Öltransformator Ölbad-Verteilungstransformator Öltransformator Flüssigkeitstransformator Öl-Leistungstransformator Cooper ölgefüllte Transformatoren Dreiphasen-Öltransformator

Produktvorteil

Technische Parameter

Fabrikschau

FAQ

Zertifikatssammlung

Hochleistungs-OFWF-Transformator für Hochleistungsanwendungen

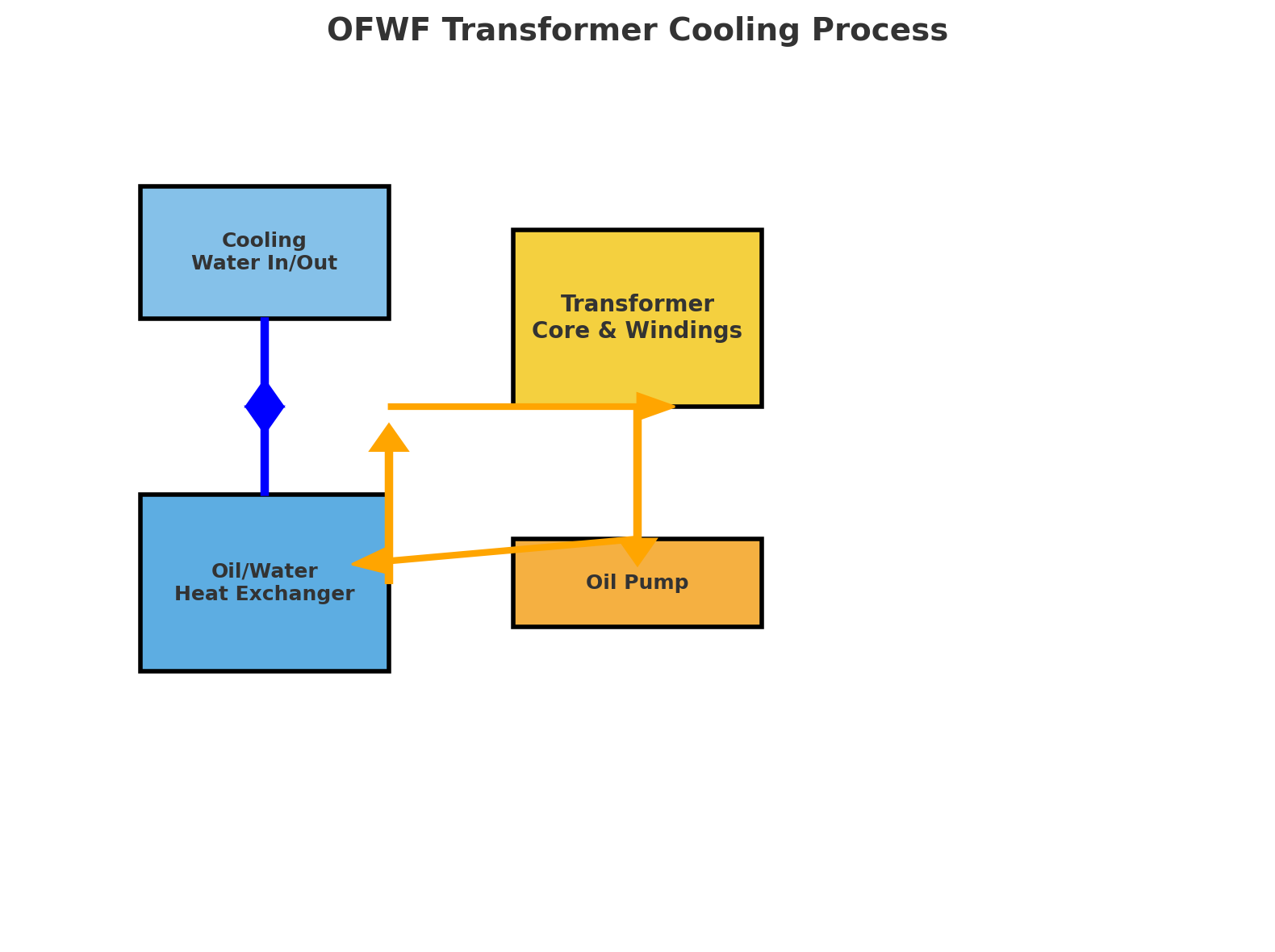

TSTY OFWF-Transformatoren (Oil Forced Water Forced Cooling) sind für Stromversorgungssysteme mit großer Kapazität und hoher Last konzipiert, die eine hervorragende Kühleffizienz erfordern. Diese Transformatoren sind in den Modellen S9 bis S22 mit Nennspannungen von 6 kV bis 35 kV und Leistungen von 15 kVA bis 31.500 kVA erhältlich und verwenden Ölpumpen, um Isolieröl durch hocheffiziente Wärmetauscher zu zirkulieren, die dann durch ein Zwangswassersystem gekühlt werden. Dieses Design gewährleistet einen stabilen Betrieb unter kontinuierlichen Volllastbedingungen, einen geringen Temperaturanstieg und eine lange Lebensdauer. Alle Einheiten entsprechen den Standards ISO9001, IEC, CE, BV, SGS und GOST und bieten Zuverlässigkeit für nationale und internationale Märkte.

Hochwertige Materialien und innovatives Kühldesign

Wir wählen H62-Kupferstäbe mit hoher Leitfähigkeit (30 % geringerer Widerstand), hochwertiges Mineralisolieröl und wetterbeständige Acrylkautschukdichtungen für maximale Haltbarkeit. Das robuste Gehäuse aus verzinktem Stahl bietet 30 Jahre Rostschutz. Fortschrittliche Konstruktionsmerkmale – wie gerillte Buchsen zur Vermeidung von UV-Schäden, doppelt abgedichtete Stufenschalter zur Vermeidung von Leckagen und Stufenkernstapelung mit Baosteel-Siliziumstahl – reduzieren den Leerlaufverlust um 5 % und den Lastverlust um bis zu 12 % mit adaptiver Wärmeregelung. Unsere automatisierte Fertigung (95 % Kernproduktionsautomatisierung) gewährleistet hohe Präzision, reduzierte Geräuschentwicklung (–5 dB) und gleichbleibende Qualität. Jeder Transformator wird CNAS-zertifizierten Tests unterzogen, einschließlich Blitzimpuls (250 kV), Temperaturanstieg (<65 K) und mehr als 10 Leistungsprüfungen nach IEC-Standard, um optimale Zuverlässigkeit in kritischen Stromnetzen zu gewährleisten.

Technische Spezifikationen:

Umfangreiches Sortiment	Modelle S9 bis S22
Spannungsabdeckung	6-kV- bis 35-kV-Systeme
Kapazitätsspektrum	Konfigurationen von 15 kVA bis 31.500 kVA
Zertifizierungsbeherrschung	ISO 9001, IEC, SGS, Intertek, CCC, CE, BV, GOST konform

Technische Parameter für 6-kV- bis 11-kV-Transformatoren mit Leerlaufspannungsregelung der S-Serie

Nennkapazität (KVA)	Spannungskombination			Verbindungsgruppensymbol	Leerlaufverlust R(W)	Lastverlust R(W)	Impedanzspannung (%)	Leerlaufstrom (%)	LBH(mm)	Spurweite horizontal*vertikal (mm)	Gewicht der aktiven Teile (kg) * Ölgewicht (kg)	Gesamtgewicht (kg)
Nennkapazität (KVA)	Hochspannung (KV)	Abgriffsbereich der Hochspannung	Niederspannung (KV)	Verbindungsgruppensymbol	Leerlaufverlust R(W)	Lastverlust R(W)	Impedanzspannung (%)	Leerlaufstrom (%)	LBH(mm)	Spurweite horizontal*vertikal (mm)	Gewicht der aktiven Teile (kg) * Ölgewicht (kg)	Gesamtgewicht (kg)
30	6 6,3 10 10,5 11	±5 % ±2x2,5 %	0.4	Dyn11 Yzn11 Yyn0	100	630/600	4	2.8	9807351145	400*400	178*78	355
50					130	910/870		2.5	10177581205	450*400	240*92	415
63					150	1090/1040		2.4	10357851285	450*400	285*105	505
80					180	1310/1250		2.2	10658001290	450*400	330*110	540
100					200	1580/1500		2.1	10728201305	450*400	345*116	590
125					240	1890/1800		2	115511051310	450*400	415*135	705
160					280	2310/2200		1.9	12358501535	550*550	485*135	835
200					340	2730/2600		1.8	12828601557	550*550	582*168	965
250					400	3200/3050		1.7	13109401605	550*550	695*210	1135
315					480	3830/3650		1.6	146511201915	660*650	855*255	1520
400					570	4520/4300		1.5	144011651725	660*650	950*295	1590
500					680	5410/5150		1.4	151012501845	660*650	1150*320	1905
630					810	6200	4.5	1.3	165011401920	660*650	1500*435	2015
800					980	7500		1.2	212511752315	820*820	1910*760	3510
1000					1150	10300		1.1	215013802570	820*820	2125*880	3850
1250					1360	12000		1	235514852570	820*820	2605*960	4610
1600					1640	14500		0.9	233517502630	820*820	3125*1150	5420
2000					1940	18300	5	0.4	194014001700	820*820	2420*780	4200
2500					2290	21200	5	0.4	205014801800	820*820	2560*780	4680

Technische Parameter für den 20-kV-Transformator mit Leerlaufspannungsregelung der S-Serie

Nennkapazität (KVA)	Spannungskombination			Verbindungsgruppensymbol	Leerlaufverlust R(W)	Lastverlust R(W)	Impedanzspannung (%)	Leerlaufstrom (%)
Nennkapazität (KVA)	Hochspannung (KV)	Abgriffsbereich der Hochspannung	Niederspannung (KV)	Verbindungsgruppensymbol	Leerlaufverlust R(W)	Lastverlust R(W)	Impedanzspannung (%)	Leerlaufstrom (%)
30	20		0.4		90	690/660	5.5	2.1
50					130	1010/960		2
63					150	1200/1150		1.9
80					180	1440/1370		1.8
100					200	1730/1650		1.6
125					240	2080/1980		1.5
160				Dyn11	290	2540/2420		1.4
200		±5 %		Yzn11	340	3000/2860		1.3
250		±2x2,5%		Yyn0	400	3520/3350		1.2
315					480	4210/4010		1.1
400					570	4970/4730		1
500					680	5940/5660		1
630					810	6820	6	0.9
800					980	8250		0.8
1000					1150	11330		0.7
1250					1380	13200		0.7
1600					1660	15950		0.6
2000					1950	19140		0.6
2500					2340	22200		0.5

Technische Parameter für den 35-kV-Transformator mit Leerlaufspannungsregelung der S-Serie

Nennkapazität (KVA)	Spannungskombination			Verbindungsgruppensymbol	Leerlaufverlust R(W)	Lastverlust R(W)	Impedanzspannung (%)	Leerlaufstrom (%)	LBH (mm)	Spurweite horizontal*vertikal (mm)	Gewicht der aktiven Teile (kg) * Ölgewicht (kg)	Gesamtgewicht (kg)
Nennkapazität (KVA)	Hochspannung (KV)	Abgriffsbereich der Hochspannung	Niederspannung (KV)	Verbindungsgruppensymbol	Leerlaufverlust R(W)	Lastverlust R(W)	Impedanzspannung (%)	Leerlaufstrom (%)	LBH (mm)	Spurweite horizontal*vertikal (mm)	Gewicht der aktiven Teile (kg) * Ölgewicht (kg)	Gesamtgewicht (kg)
50	35 38,5	±5 % ±2x2,5 %	0.4	Dyn11 Yyn0	160	1200/1140	6.5	1.3	11959351825	660*660	300*330	860
100					230	2010/1910		1.1	12009951935	660*660	470*383	1130
125					270	2370/2260		1.1	12359401955	660*660	550*465	1335
160					280	2820/2680		1	12858951950	660*660	580*485	1475
200					340	3320/3160		1	131011501985	660*660	680*595	1755
250					400	3950/3760		0.95	145010902010	660*660	860*650	2000
315					480	4750/4530		0.95	193010652320	820*820	980*765	2290
400					580	5740/5470		0.85	185011652015	820*820	1170*885	2725
500					680	6910/6580		0.85	204512052415	820*820	1340*960	3090
630					830	7860		0.65	208512402515	660*660	1550*895	3810
800					980	9400		0.65	230516152685	820*820	1990*1030	4510
1000					1150	11500		0.65	254515402590	1070*1070	2415*1475	5055
1250					1400	13900		0.6	249520102675	820*820	2480*1405	5290
1600					1690	16600		0.6	268021002770	820*820	2600*1490	5450
2000					1990	19700		0.55	279021802860	820*820	2720*1590	5600
2500					2360	23200		0.55	290022902980	1070*1070	2830*1720	5760

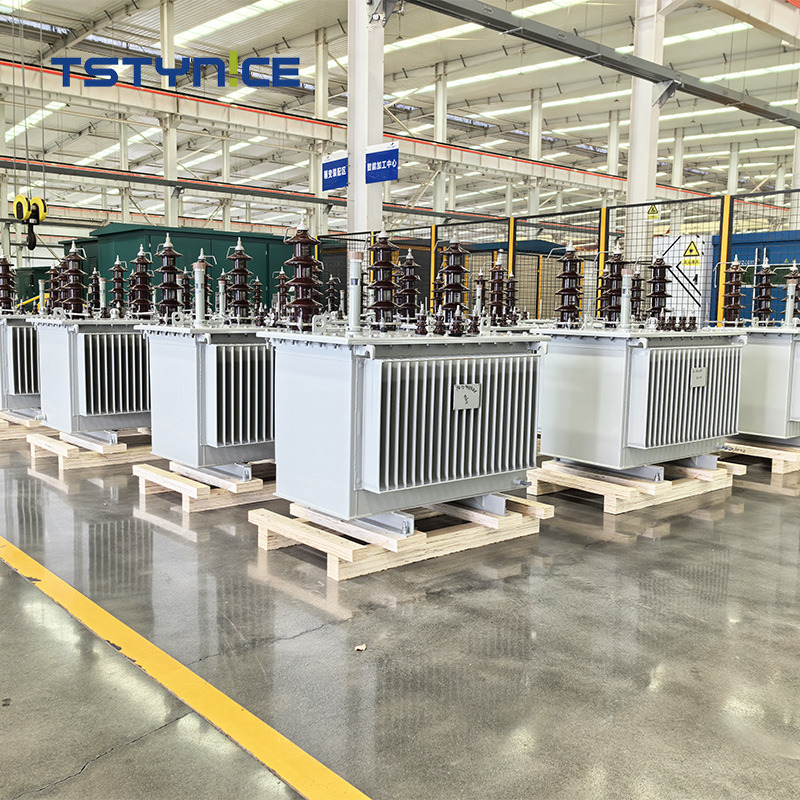

Unsere intelligente Fabrik erstreckt sich über 250.000 in Henan und nutzt die 5G-Automatisierung, um jährlich über 3.000 IEC/CE-zertifizierte Umspannwerke zu produzieren. Mit 158 Patenten und 99 % Automatisierung unterstützen wir Projekte in über 80 Ländern.

F: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A: Integrierte Fertigung und Handel, OEM/ODM verfügbar.

F: Unser Vorteil?

A: 30 Jahre Erfahrung, fortschrittliche Produktionsausrüstung, stabile Qualität, schnelle Lieferung, professioneller, guter und schneller Service. Es können auch einige kostenlose Teile bereitgestellt werden.

F: Wie lang ist Ihre Lieferzeit?

A: Dies hängt von Ihrer Menge ab, in der Regel innerhalb von 15 bis 20 Tagen nach Eingang der Vorauszahlung.

F: Wie lauten Ihre Zahlungsbedingungen?

A: T/T, L/C, Visa Paypal, Weathern Union für verschiedene Umstände.

F: Haben Sie vor dem Versand ein Inspektionsverfahren?

A: Ja, wir führen eine 100-prozentige Qualitätskontrolle durch

F: Welche Zertifikate haben Sie?

A: CESGS ISOIEC StandardsGost-Zertifikate.

Langfristige strategische Partnerschaften mit DuPont, ABB, Siemens etc.

F: Wie wir wussten, verwendeten einige Lieferanten bei der Bestellung minderwertigere Materialien anstelle hochwertiger Materialien und schickten sie an uns. Wie kann ich Ihnen vertrauen?

A: Wir empfehlen unseren Kunden, das Material nach Erhalt der Ware zu testen. Unser Ziel ist es, langfristige Geschäfte zu tätigen, nicht einmalig.

TSTYNICE-Transformatoren verfügen über die Zertifizierungen ISO 9001, IEC 60076, CE, GOST, SGS und BV mit 158 Patenten (20 Erfindungen). Unser CNAS-akkreditiertes Labor gewährleistet globale Compliance in über 80 Märkten.
