نوع المشروع: أنظمة تخزين طاقة البطارية على مستوى الشبكة على مستوى المرافق،
السعة الإجمالية: 1.5 جيجاوات (التنفيذ على مراحل)
الموقع: على مستوى البرتغال، مع التركيز على مناطق ألينتيخو والوسطى والشمالية
أصحاب المشروع: مشغل الشبكة الوطنية البرتغالية (REN) والعديد من مطوري الطاقة المتجددة
النطاق الفني: مجموعة المفاتيح الكهربائية ذات الجهد المتوسط والمحطة الفرعية ذات الجهد العالي وحلول تكامل النظام
تواريخ التشغيل التجاري (COD): بدءًا من الربع الأول من عام 2027 مع التشغيل المرحلي
| نطاق المشروع | عدد المواقع | سعة الموقع الفردي | مستوى الجهد | المستهدف COD | الوظيفة الأساسية |
|---|---|---|---|---|---|
| محطات محورية كبيرة | 2 | 300 ميجاوات / 600 ميجاوات ساعة | 220 كيلو فولت | 2027 الربع الرابع | تنظيم الترددات الإقليمية، والقدرة الاحتياطية |
| محطات المحور المتوسطة | 4 | 150 ميجاوات / 300 ميجاوات ساعة | 110 كيلو فولت | 2027 الربع الثالث | تنعيم متجدد ودعم الجهد الكهربي |
| المواقع الموزعة | 10 | 50-100 ميغاواط | 33-60 كيلو فولت | 2027 الربع الثاني | دعم الشبكة المحلية، حلاقة الذروة |
| نقاط الوصول الصغيرة | 12 | 5-30 ميغاواط | 15-20 كيلو فولت | 2027 الربع الأول | تعزيز شبكة التوزيع والتخزين المجتمعي |
الحلول التقنية
أ. حلول المفاتيح الكهربائية ذات الجهد المتوسط (15-60 كيلو فولت)
1. سلسلة المفاتيح الكهربائية المخصصة لنظام BESS
سلسلة المنتجات: ESS-PACK-MV (حزمة تكامل MV لنظام تخزين الطاقة)
التقييمات الرئيسية:
الجهد: 15 كيلو فولت، 24 كيلو فولت، 36 كيلو فولت، 40.5 كيلو فولت، 60 كيلو فولت
التيار: 1250 أمبير، 2000 أمبير، 3150 أمبير (قابل للتخصيص)
كسر الدائرة القصيرة: 25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير
الميزات التقنية الأساسية:
القدرة على التشغيل السريع: قواطع دوائر ذات وقت فتح كامل < 50 مللي ثانية لدعم الاستجابة السريعة للشبكة.
قدرة تحمل عالية على ركوب الدراجات: مصممة لأكثر من 50000 عملية ميكانيكية ودورات تبديل متكررة نموذجية لعملية BESS (3-5 دورات/يوم).
تصميم مقاوم للقوس الكهربائي: تصميم اختياري مقاوم للوميض القوسي (يصل إلى IEEE C37.20.7 الفئة 2B) لتعزيز السلامة في البيئات المعبأة في حاويات.
تكامل الحماية الذكية: تم تكوينه مسبقًا للتكامل مع نظام إدارة الطاقة BESS (EMS)، بما في ذلك الحماية التفاضلية لواجهات المحولات ومحولات البطاريات.
وحدات وقابلة للتطوير: وحدات الجهد المتوسط الجاهزة والمعبأة في حاويات (على سبيل المثال، 'حاوية تحويل الطاقة' مع مجموعة المفاتيح والمحولات وأجهزة الكمبيوتر) للنشر السريع في الموقع.
ب. حلول محطات الجهد العالي (60-220 كيلو فولت)
1. محطة نظم المعلومات الجغرافية الفرعية للمحطات المحورية الكبيرة (220 كيلو فولت)
التكوين: بسبار هجين معزول بالهواء (AIS) / مجموعة المفاتيح الكهربائية المعزولة بالغاز (GIS).
نظم المعلومات الجغرافية 220 كيلو فولت للخلجان الحرجة (شبكة الدخل، مغذي المحولات).
تصميم مدمج مع الحد الأدنى من البصمة.
المكونات والميزات الرئيسية:
محولات الطاقة: 300 ميجا فولت أمبير، 220/33 كيلو فولت، تبريد ONAF/ONAN، مع مبدلات صنبور عند التحميل لتنظيم الجهد.
تعويض الطاقة التفاعلية: المعوضات المتزامنة الثابتة (STATCOMs) أو SVCs (± 100 MVAR) موجودة في موقع مشترك لدعم الشبكة الديناميكية.
واجهة العاكس المكونة للشبكة: فتحات مخصصة وحماية لمحولات BESS المشكلة للشبكة، مما يضمن إمكانية التشغيل الأسود وقوة النظام.
الأمن السيبراني: أتمتة المحطات الفرعية المتوافقة مع IEC 62443 والوصول عن بعد.
2. محطة فرعية جاهزة للمواقع المتوسطة والموزعة (33-110 ك.ف)

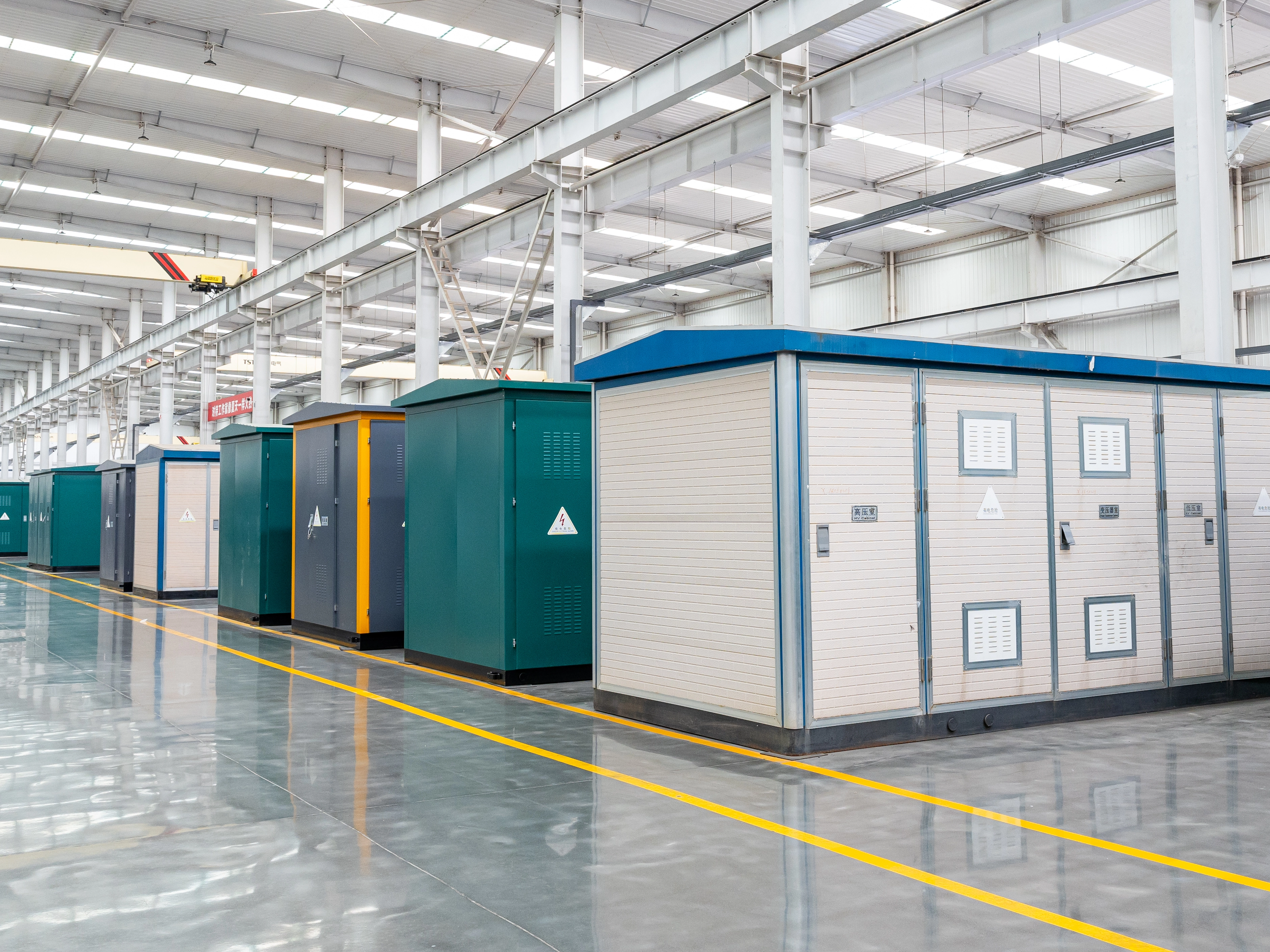

الحل: 'المنزل الإلكتروني' المتكامل والقابل للنقل أو محطة فرعية معيارية.
فلسفة التصميم: محطات فرعية يتم تجميعها واختبارها وتشغيلها في المصنع ويتم تسليمها في وحدات داخل حاويات.
يتضمن التخطيط القياسي:
قسم نظم المعلومات الجغرافية عالي الجهد (على سبيل المثال، 110 كيلو فولت، التكوين الرئيسي للحلقة ذات 5 فتحات).
محول مساعد ولوحة LVAC.
غرفة التحكم والترحيل مع SCADA ولوحات الحماية.
نظام إخماد الحرائق والتكييف.
غرف توصيل الكابلات.
التكامل والتحكم على مستوى النظام
1. هندسة التحكم الهرمية
المستوى 1 (مستوى الموقع): EMS محلي لدورة البطارية المثالية وتتبع نقطة الضبط.
المستوى 2 (مستوى المجموعة): نظام أساسي للتحكم في المجمع لإدارة مواقع متعددة داخل المنطقة لخدمات المحفظة.
المستوى 3 (مستوى النظام): واجهة الإرسال المركزية لـ REN للخدمات على مستوى TSO (التحكم في التردد، وإدارة الازدحام).
2. خطط الحماية المتخصصة
حماية البطارية: اكتشاف خطأ قوس التيار المستمر، نظام إدارة البطارية (BMS) المتشابك.
حماية المحول: التيار الزائد السريع، مضاد للجزيرة، حماية متناسقة من الحمل الزائد.
حماية التوصيل البيني للشبكة: إعدادات الحماية التكيفية لأوضاع الشبكة المختلفة (الشحن/التفريغ، الجزيرة).
تنفيذ المشروع والجدول الزمني
المرحلة الأولى (2024-2025): دراسات التغذية الأولية، وتقييمات تأثير الشبكة، والمشتريات للمواقع المبكرة (5-30 ميجاوات).
المرحلة الثانية (2025-2026): الهندسة التفصيلية والتصنيع وإعداد الموقع لمواقع بقدرة 50-150 ميجاوات.
المرحلة الثالثة (2026-2027): تصنيع وتركيب وتشغيل المحطات المحورية الكبيرة (300 ميجاوات).
المرحلة الرابعة (2027+): التكامل على مستوى النظام واختبار الأداء والتشغيل التجاري الكامل.
عرض القيمة لتحول الطاقة في البرتغال
استقرار الشبكة: يوفر القصور الذاتي الأساسي والاستجابة السريعة للتردد لاستكمال الاختراق العالي للطاقة الشمسية والرياح.
التكامل المتجدد: يتيح قدرة استضافة أعلى للطاقة الشمسية الكهروضوئية الجديدة في المناطق الغنية بالشمس مثل ألينتيخو.
تحسين البنية التحتية: قم بتأجيل أو تجنب ترقيات الشبكة المكلفة من خلال التوزيع الاستراتيجي للتخزين.
المشاركة في السوق: تمكن أصحاب المشاريع من تحقيق إيرادات من خلال مراجحة الطاقة وأسواق الخدمات الإضافية.
أمن الطاقة: يعزز استقلالية الطاقة الوطنية والإقليمية ومرونتها.
توضح مجموعة الحلول هذه نهجًا موحدًا وقابلاً للتطوير لتقديم البنية التحتية الحيوية للشبكة اللازمة لدمج هدف تخزين الطاقة الطموح للبرتغال وهو 1.5 جيجاوات، مما يضمن الموثوقية والسلامة وفعالية التكلفة عبر المشاريع ذات الأحجام المختلفة.
