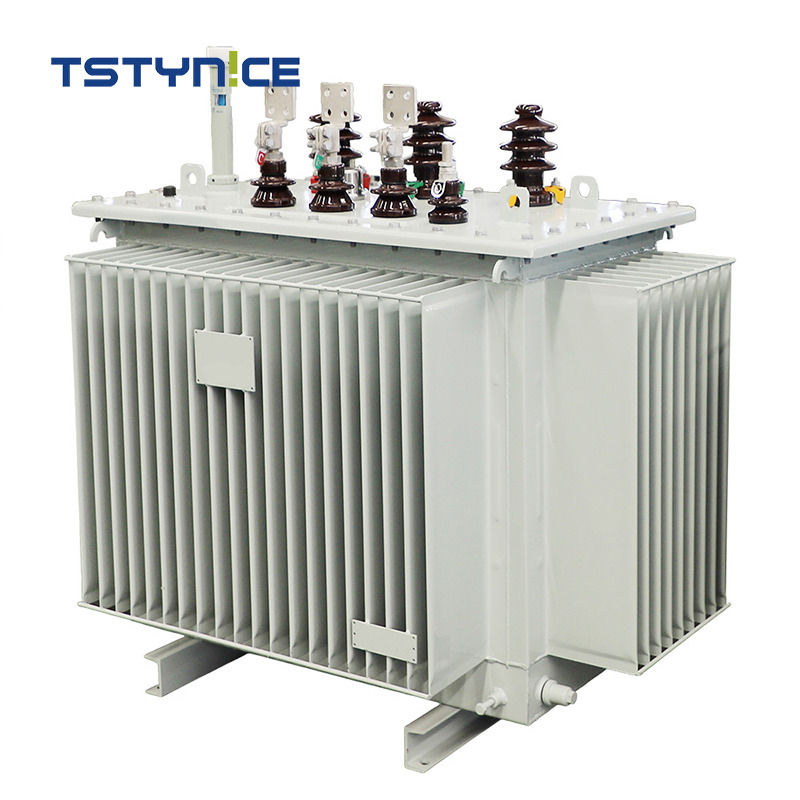

TSTYNICE taqsimlovchi transformator quvvat transformatori 6KV 22KV 11KV 33KV 35KV

Quyidagilarga ulashing:

TSTY taqsimlovchi transformator quvvat transformatori 6KV 22KV 11KV 33KV 35KV

Quvvat transformatori / tarqatish transformatori energiya taqsimlash tarmog'ida va sanoat va tog'-kon korxonalarining elektr ta'minoti va tarqatish tizimidagi muhim uskunadir. TSTYNICE tomonidan ishlab chiqilgan transformator kam yo'qotish, past shovqin va yuqori ishonchlilik xususiyatlariga ega bo'lgan oqishdan himoyalangan dizaynni qabul qiladi. Bizning transformatorlarimiz IEC va GB kabi ko'plab mamlakatlarning milliy standartlariga javob beradi. Mahsulot liniyasi S9 dan S22 gacha bo'lgan turli modellarni qamrab oladi, 6kv dan 35kv gacha bo'lgan kuchlanish diapazoni va 15kva dan 31500kva gacha quvvatga ega bo'lib, turli stsenariylarning ehtiyojlarini qondiradi.

Texnik spetsifikatsiyalar:
• Keng qamrovli assortiment: S9 dan S22 gacha modellar
• Voltaj qamrovi: 6kV dan 35kV gacha tizimlar
• Imkoniyatlar spektri: 15kVA dan 31 500kVA gacha konfiguratsiyalar
• Sertifikatlash mahorati: ISO 9001, IEC, SGS, Intertek, CCC, GOST CEli

Batafsil spetsifikatsiyalar, kotirovkalar yoki loyiha maslahatlari uchun biz bilan bog'laning:
Elektron pochta : sales@tstytransformer.com
WhatsApp : +86- 18001856258
Bizning texnik guruhimiz biznesingiz qayerda bo'lmasin, sizga yordam berishga tayyor.

Mavjudligi:



Surishtiring

tarqatish transformatorlari ishlab chiqaruvchilari quruq turdagi tarqatish transformatori quvvat taqsimlash transformatori uch fazali tarqatish transformatori 3 fazali taqsimlovchi transformator quvvat transformatori va taqsimlovchi transformator elektr taqsimlash transformatori

Mahsulot afzalligi

Texnik parametrlar

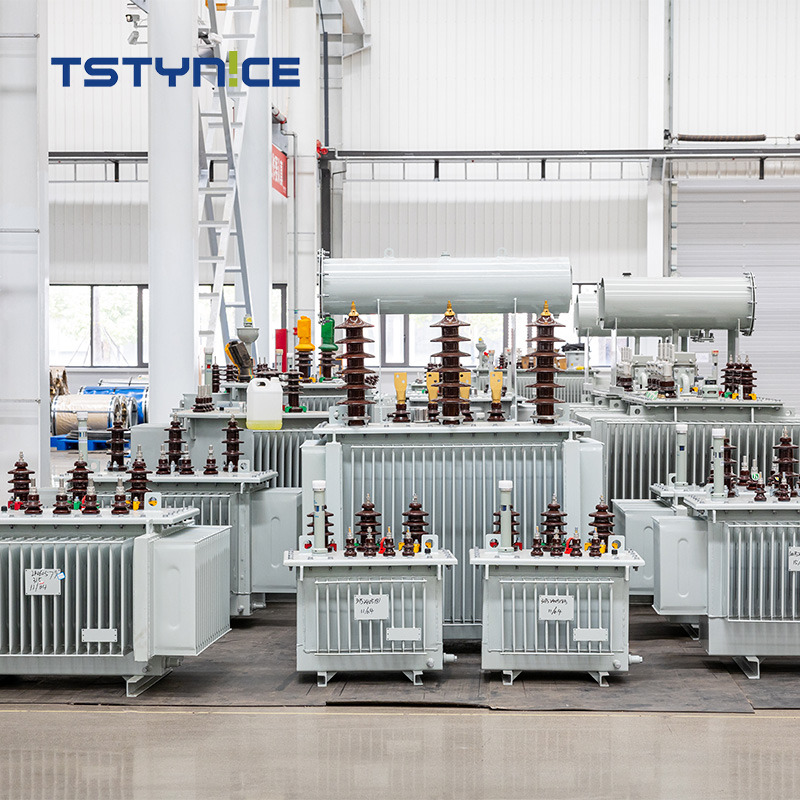

Zavod ko'rgazmasi

TSS

Sertifikat to'plami

TSTY moyli taqsimlovchi transformator/kuch transformatorining afzalliklari

Silikon po'lat plitalar: Xitoyning Baosteel va Wuhan Iron and Steel kompaniyasining yuqori sifatli, yuqori o'tkazuvchanligi va kam yo'qotilishi bilan eng yaxshi silikon po'lat plitalardan foydalaning;
Supero'tkazuvchilar rod: Yuqori o'tkazuvchanlik H62 materiali, issiqlik hosil bo'lishini samarali ravishda kamaytiradi va uskunaning barqarorligini ta'minlaydi;
Izolyatsiya tizimi: yangi mineral izolyatsion moy, kengaytirilgan izolyatsiya / umrini uzaytirish;
Tansformer qutisi: milliy standart yuqori sifatli po'lat plastinka profilidan tayyorlangan, mexanik quvvat ≥345MPa, chidamlilik muddati> 30 yil.

língíngíngíngín 1

TSTY quruq turdagi taqsimlovchi transformator/kuch transformatorining afzalliklari

eng ilg'or epoksi qatronlar quyish jarayoni qabul qilingan, bu yaxshi izolyatsiya ko'rsatkichlariga ega; Xitoyda
Yangi sovuq presslangan yo'naltirilgan silikon po'lat plitalar temir yadro sifatida ishlatiladi va etti bosqichli 45 gradusli to'liq burchakli birikma chiroyli mahoratga ega va yuksiz yo'qotish uch bosqichli bilan solishtirganda 3-5% foiz punktiga kamayadi;
An'anaviy quruq turdagi transformator ishlab chiqarishda temir yadroning izolyatsion bo'yoqlari asosan qora yoki qora rangga ega, TSTYNICE esa jarayon va materiallarni intuitiv ravishda ko'rishi mumkin bo'lgan shaffof izolyatsion bo'yoqdan foydalanadi.
Yadro bükme qisqichi mustaqil ravishda ishlab chiqilgan bo'lib, oddiy tuzilish, qulay ishlab chiqarish va o'rnatish va ish shovqinini sezilarli darajada kamaytiradi.

Barcha mahsulotlar CE/IEC/SGS/BV/GOST sertifikatlariga ega. 8 million dollarlik ilmiy-tadqiqot markazimiz yangi avlod yechimlarini ishlab chiqadi. Bizning tarqatish transformatorlari seriyamiz tengsiz ishlash, xavfsizlik va chidamlilikni ta'minlovchi quvvatni konversiyalash texnologiyasining eng yuqori cho'qqisini ifodalaydi. Mukammallik uchun ishlab chiqilgan ushbu transformatorlar global energiya ilovalarida ishonchlilik uchun sanoat mezonlarini o'rnatadi.

S11 6kv - 11kv yuksiz kuchlanishni tartibga solish transformatorlari uchun texnik parametr

Nominal quvvat (KVA)	Voltaj birikmasi			Ulanish guruhi belgisi	Yuksiz yo'qotish R(W)	Yukni yo'qotish R(W)	Empedans kuchlanishi (%)	Yuksiz oqim (%)	LWY(mm)	O'lchagich gorizontal* Vertikal (mm)	Faol qismlar Og'irligi (kg) * Yog'ning og'irligi (kg)	Umumiy vazn (kg)
Nominal quvvat (KVA)	Yuqori kuchlanish (KV)	Yuqori kuchlanish diapazoni	Past kuchlanish (KV)	Ulanish guruhi belgisi	Yuksiz yo'qotish R(W)	Yukni yo'qotish R(W)	Empedans kuchlanishi (%)	Yuksiz oqim (%)	LWY(mm)	O'lchagich gorizontal* Vertikal (mm)	Faol qismlar Og'irligi (kg) * Yog'ning og'irligi (kg)	Umumiy vazn (kg)
30	6 6,3 10 10,5 11	±5% ±2x2,5%	0.4	Dyn11 Yzn11 Yyn0	100	630/600	4	2.8	9807351145	400*400	178*78	355
50					130	910/870		2.5	10177581205	450*400	240*92	415
63					150	1090/1040		2.4	10357851285	450*400	285*105	505
80					180	1310/1250		2.2	10658001290	450*400	330*110	540
100					200	1580/1500		2.1	10728201305	450*400	345*116	590
125					240	1890/1800		2	115511051310	450*400	415*135	705
160					280	2310/2200		1.9	12358501535	550*550	485*135	835
200					340	2730/2600		1.8	12828601557	550*550	582*168	965
250					400	3200/3050		1.7	13109401605	550*550	695*210	1135
315					480	3830/3650		1.6	146511201915	660*650	855*255	1520
400					570	4520/4300		1.5	144011651725	660*650	950*295	1590
500					680	5410/5150		1.4	151012501845	660*650	1150*320	1905
630					810	6200	4.5	1.3	165011401920	660*650	1500*435	2015
800					980	7500		1.2	212511752315	820*820	1910*760	3510
1000					1150	10300		1.1	215013802570	820*820	2125*880	3850
1250					1360	12000		1	235514852570	820*820	2605*960	4610
1600					1640	14500		0.9	233517502630	820*820	3125*1150	5420
2000					1940	18300	5	0.4	194014001700	820*820	2420*780	4200
2500					2290	21200	5	0.4	205014801800	820*820	2560*780	4680

S11 20KV moyli transformatorning asosiy texnik parametrlari
Nominal quvvati KVA	Voltaj birikmasi			Ulanish belgisi	Yuksiz yo'qotish (KVt)	Yukdagi yo'qotish (KVt) (75 ℃）	Qisqa tutashuv impendansi ce(%)	Impendans ce (%)	Og'irligi (KG)		Olchamlari (mm)
Nominal quvvati KVA	Yuqori kuchlanish (KV)	Bosish diapazoni (%)	Past kuchlanish (KV)	Ulanish belgisi	Yuksiz yo'qotish (KVt)	Yukdagi yo'qotish (KVt) (75 ℃）	Qisqa tutashuv impendansi ce(%)	Impendans ce (%)	Yog '	Jami	Uzunlik	Kengligi	Balandligi
30	20 22 24	±5 ±2x2,5	0.23 0.38 0.4 0.44 0.48 0.6	Dyn11 Yyn0	0.1	0.66	2.1	5.5	75	350	1040	600	1040
50					0.13	0.96	2		90	445	1040	600	1085
63					0.15	1.145	1.9		100	500	1080	620	1090
80					0.18	1.37	1.8		105	535	1110	640	1110
100					0.2	1.65	1.6		120	580	1235	800	1210
125					0.24	1.98	1.5		125	660	1245	810	1220
160					0.29	2.42	1.4		130	700	1265	830	1230
200					0.33	2.86	1.3		195	835	1140	720	1330
250					0.4	3.35	1.2		410	1110	1325	850	1490
315					0.48	4.01	1.1		420	1610	1380	850	1725
400					0.57	4.73	1		430	1720	1400	885	1810
500					0.68	5.66	1		480	1940	1500	890	1850
630					0.81	6.82	0.9	6	490	2055	1645	970	1850
800					0.98	8.25	0.8		520	2600	1755	1025	1890
1000					1.15	11.33	0.7		585	2870	2270	1060	1890
1250					1.35	13.2	0.6		620	3560	2400	1120	2040
1&00					1.63	15.95	0.6		690	4260	2460	1220	2085
2000					1.95	19.14	0.6		860	5550	2480	2400	2940
2500					2.34	22.22	0.5		990	6320	2480	2620	3040

Asosiy ishlash parametrlari 11KV kuchlanishni qo'zg'atmasdan tartibga soluvchi quvvat transformatori.

Model	Nominal quvvat (KVA)	Ulanish belgisi	Kuchlanish birikmasi (KV)			Yuksiz yo'qotish (Vt)	Yukning yo'qolishi (Vt)	Yuksiz oqim (%)	Qisqa tutashuv empedansi (%)
Model	Nominal quvvat (KVA)	Ulanish belgisi	Yuqori kuchlanish	Bosish diapazoni	Past kuchlanish	Yuksiz yo'qotish (Vt)	Yukning yo'qolishi (Vt)	Yuksiz oqim (%)	Qisqa tutashuv empedansi (%)
SC10-30	30	Yyn0 yoki Dyn11	11 10.5 10 6.3 6	±5% ±2×2,5%	0.4	190	710	2.4	4.0
SC10-50	50					270	1000	2.4
SC10-80	80					370	1380	1.8
SC10-100	100					400	1570	1.8
SC10-125	125					470	1850	1.6
SCB10-160	160					550	2130	1.6
SCB10-200	200					630	2530	1.4
SCB10-250	250					720	2760	1.4
SCB10-315	315					880	3470	1.2
SCB10-400	400					980	3990	1.2
SCB10-500	500					1160	4880	1.2
SCB10-630	630					1350	5880	1.0
SCB10-630	630					1300	5960	1.0	6.0
SCB10-800	800					1520	6960	1.0
SCB10-1000	1000					1770	8130	1.0
SCB10-1250	1250					2090	9690	1.0
SCB10-1600	1600					2450	11730	1.0
SCB10-2000	2000					3050	14450	0.8
SCB10-2500	2500					3600	17170	0.8
SCB10-1600	1600					2450	12900	1.0	8.0
SCB10-2000	2000					3050	15890	0.8
SCB10-2500	2500					3600	18890	0.8

Asosiy ishlash parametrlari 35KV kuchlanishni qo'zg'atmasdan tartibga soluvchi quvvat transformatori.

Model	Ulanish belgisi	Kuchlanish birikmasi (KV)			Yuksiz yo'qotish (Vt)	Yukning yo'qolishi (Vt)	Yuksiz oqim (%)	Qisqa tutashuv empedansi (%)
Model	Ulanish belgisi	Yuqori kuchlanish	Bosish diapazoni	Past kuchlanish	Yuksiz yo'qotish (Vt)	Yukning yo'qolishi (Vt)	Yuksiz oqim (%)	Qisqa tutashuv empedansi (%)
SC10-800	Dyn11 Yd11 Yyn0	33~38,5	±5% ±2×2,5%	3.5 6 6.3 10 10.5 11	2200	9400	1.1	6.0
SC10-1000					2610	10800	1.1
SC10-1250					3060	11900	1.0
SC10-1500					3600	15400	1.0
SC10-2000					4130	18200	0.9	7.0
SC10-2500					4750	21800	0.9	7.0
SC10-3150					5880	24500	0.8	8.0
SC10-4000					6860	29400	0.8
SC10-5000					8180	34960	0.7
SC10-6300					9680	40800	0.7
SC10-8000	Dyn11 Yd11 YNd11				11000	46060	0.6	9.0
SC10-10000				6 6.3 10.5 11	12660	56500	0.6
SC10-12500					15400	64600	0.5
SC10-16000					18900	76000	0.5
SC10-20000					22400	85500	0.4	10.0

20KV seriyali quyma qatronli quruq turdagi transformator
KVA	Kuchlanishi		VEKTOR	Empedans kuchlanishi	Yo'qotishlar (w)		Yuksiz oqim
	Kuchlanishi		GURUH	(%)	Yo'qotishlar (w)		(%)
	HV	LV			Yuksiz yo'qotish	Yukni yo'qotish
	KV	V			Yuksiz yo'qotish	Yukni yo'qotish
50	15	380	Yyn0	6	500	1500	2.8
100	20	400	Dyn11		700	2200	2.4
160	22	415	Yzn11		800	2960	1.8
200		433			980	3500	1.8
250					1100	4000	1.6
315					1310	4750	1.6
400					1530	5700	1.4
500					1800	7000	1.4
630					2070	8100	1.2
800					2400	9600	1.2
1000					2700	11000	1
1250					3150	13400	0.9
1600					3600	16300	0.9
2000					4250	19200	0.9
2500					4950	23000	0.9

35KV moyli transformatorning asosiy texnik parametrlari
Nominal quvvati KVA	Voltaj birikmasi			Ulanish belgisi	Yuksiz yo'qotish (KVt)	Yukdagi yo'qotish (KVt) (75 ℃）	Impendans ce (%)	Og'irligi (KG)		Olchamlari (mm)
Nominal quvvati KVA	Yuqori kuchlanish (KV)	Bosish diapazoni (%)	Past kuchlanish (KV)	Ulanish belgisi	Yuksiz yo'qotish (KVt)	Yukdagi yo'qotish (KVt) (75 ℃）	Impendans ce (%)	Yog '	Jami	Uzunlik	Kengligi	Balandligi
50	25 30 33 35	±5 ±2x2,5	0.23 0.38 0.4 0.44 0.48 0.6	Dyn11 Yyn0	0.166	1.285	6,44%	165	535	1120	670	1235
80					0.209	1.734	6,66%	195	670	1120	700	1270
100					0.244	2.138	6,39%	210	745	1120	720	1285
125					0.286	2.552	6,27%	215	790	1160	715	1330
160					0.3	3.027	6,40%	245	970	1245	785	1365
200					0.361	3.649	6,28%	360	1050	1245	795	1380
250					0.424	4.294	6,49%	285	1175	1335	880	1395
315					0.51	5.2	6,31%	310	1305	1380	920	1420
400					0.613	6.171	6,31%	355	1540	1510	1010	1455
500					0.716	7.452	6,51%	390	1760	1120	1105	1502
630					0.897	8 65	6,60%	430	2000	1120	1210	1527
800					1042	10.181	6,24%	525	2545	2080	1215	1770
1000					1.22	12.375	6,30%	600	2885	2125	1270	1850
1250					1.457	15.119	6,40%	690	3275	2150	1300	1950
1600					1.796	18.337	6,53%	840	3955	2310	1355	2070
2000					2.105	21.122	6,47%	1010	4775	2390	1395	2170
2500					2.514	25.296	6,29%	1145	5550	2515	1435	2300

S20 moyli uch fazali ikki o'ramli yuksiz kuchlanishni tartibga soluvchi quvvat transformatorlari
Nominal quvvati kVA	Voltaj birikmasi			Yuksiz yo'qotish kVt	Yukni yo'qotish (75 ℃) kVt	Qisqa tutashuv empedansi %
Nominal quvvati kVA	Yuqori kuchlanish (kV)	Bosish diapazoni	Past kuchlanish (kV)	Yuksiz yo'qotish kVt	Yukni yo'qotish (75 ℃) kVt	Qisqa tutashuv empedansi %
3150	33 35 38.5	±5% ±2×2,5%	0.4	2.0	20.7	7
4000				2.3	24.6
5000				2.8	28.2
6300				3.4	31.5	8
8000				4.7	34.6
10000				5.7	40.8
12500				6.5	48.4
16000				7.9	59.2
20000				9.4	71.6
25000				11.1	84.6	10
31500				13.1	100.8	10

S22 moyli uch fazali ikki o'ramli yuksiz kuchlanishni tartibga soluvchi quvvat transformatorlari
Nominal quvvati kVA	Voltaj birikmasi			Yuksiz yo'qotish kVt	Yukni yo'qotish (75 ℃) kVt	Qisqa tutashuv empedansi %
Nominal quvvati kVA	Yuqori kuchlanish (kV)	Bosish diapazoni	Past kuchlanish (kV)	Yuksiz yo'qotish kVt	Yukni yo'qotish (75 ℃) kVt	Qisqa tutashuv empedansi %
3150	33 35 38.5	±5% ±2×2,5%	0.4	1.7	20.7	7
4000				2.0	24.6
5000				2.4	28.2
6300				2.9	31.5	8
8000				4.0	34.6
10000				4.8	40.8
12500				5.5	48.4
16000				6.7	59.2
20000				7.9	71.6
25000				9.4	84.6	10
31500				11.1	100.8	10

Xenanda 250 000 ni o'z ichiga olgan aqlli zavodimiz har yili 3 000+ IEC/CE sertifikatiga ega podstansiyalar ishlab chiqarish uchun 5G avtomatlashtirishdan foydalanadi. 158 ta patent va 99% avtomatlashtirish bilan biz 80 dan ortiq mamlakatlarda loyihalarni quvvatlaymiz.

Savol: Siz zavod yoki savdo shirkatisiz?

Javob: Biz integratsiyalashgan ishlab chiqaruvchi va eksportchimiz. OEM/ODM xizmatlari qo'llab-quvvatlanadi.

Savol: Sizning asosiy afzalliklaringiz qanday?

Javob: 30 yildan ortiq sanoat tajribasi, ilg'or ishlab chiqarish liniyalari, ishonchli sifat, tezkor yetkazib berish muddati va sezgir xizmat. Qo'llab-quvvatlash uchun bepul ehtiyot qismlar ham mavjud.

Savol: Siz qanchalik tez yetkazib bera olasiz?

Javob: Yetkazib berish muddati buyurtma miqdoriga bog'liq. Odatda depozitni olgandan keyin 15-20 kun.

Savol: Siz qanday to'lov usullarini qabul qilasiz?

Javob: T/T, L/C, PayPal, Visa, Western Union - buyurtma ehtiyojlaringiz asosida.

Savol: Mahsulotlarni jo'natishdan oldin tekshirasizmi?

Javob: Ha, biz yetkazib berishdan oldin 100% sifat nazorati o'tkazamiz.

Savol: Siz qanday sertifikatlarga egasiz?

Javob: Idoralar, SGS, ISO, IEC, GOST - barchasi xalqaro miqyosda tan olingan. Shuningdek, biz DuPont, ABB va Siemens kabi brendlar bilan ham hamkorlik qilamiz.

Savol: Sifatli materiallardan foydalanayotganingizga qanday ishonch hosil qilishim mumkin?

Javob: Biz etkazib berishdan keyin material sinovini kutib olamiz. Biz bir martalik bitimlarga emas, balki uzoq muddatli hamkorlikka e'tibor qaratamiz.

TSTYNICE transformatorlari ISO 9001, IEC 60076, Idoralar, GOST, SGS va BV sertifikatlariga ega, 158 ta patent (20 ta ixtiro). Bizning CNAS tomonidan akkreditatsiya qilingan laboratoriyamiz 80 dan ortiq bozorlarda global muvofiqlikni ta'minlaydi.
