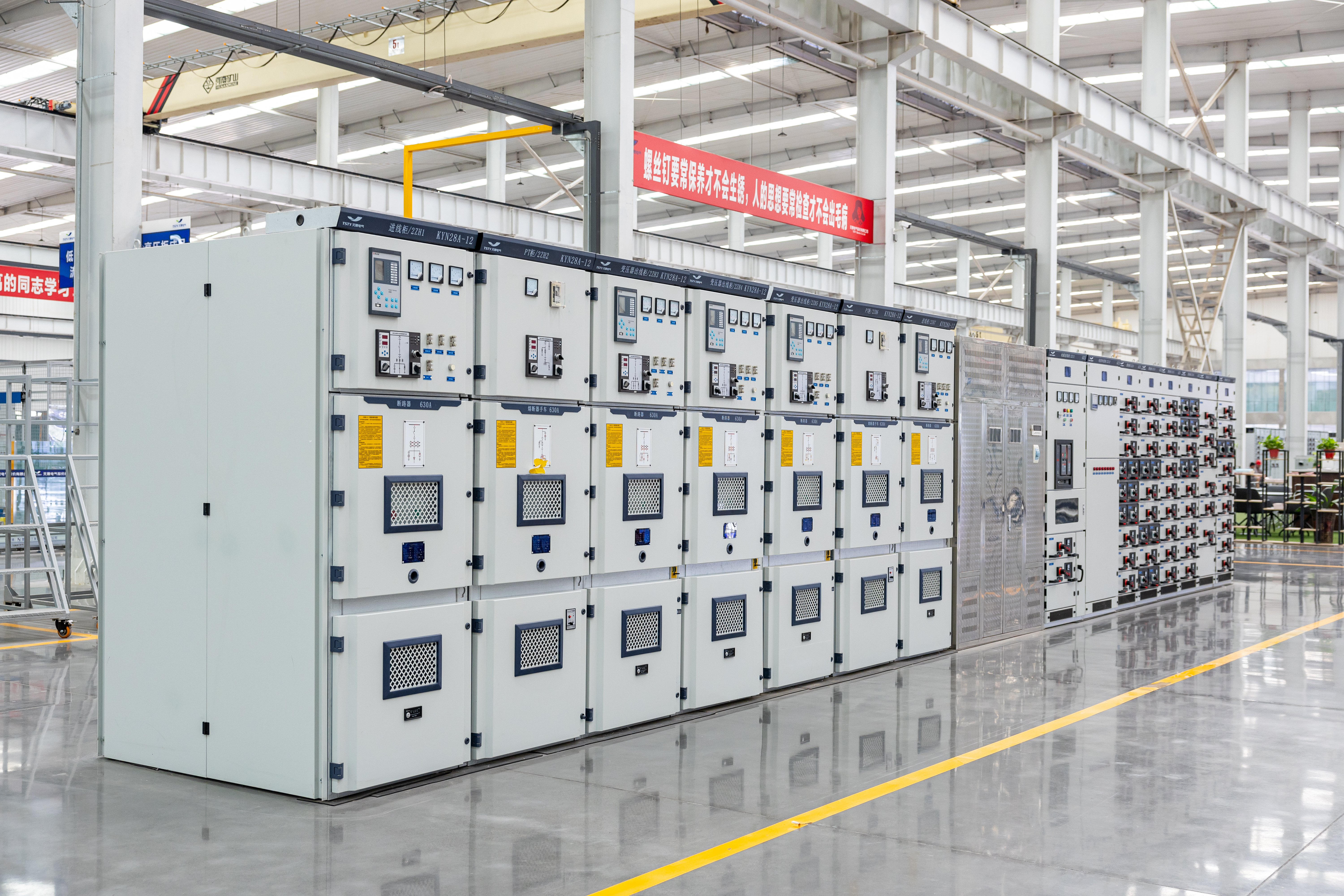

Legenda: RMUs compactas e transformadores de subestação TSTYNICE, permitindo distribuição confiável de energia e futura expansão de capacidade para um campus universitário líder na Província Ocidental do Sri Lanka.
Especificações Técnicas
Equipamentos: 8 unidades de Ring Main Units (RMU) de 11kV, 4 unidades de transformadores de distribuição trifásicos imersos em óleo de 1 MVA.
Parâmetros principais:
RMU: tensão nominal de 11kV, isolamento SF6, configuração de anel de 2 vias + 1 alimentador de transformador, proteção e medição integradas.
Transformador: conversão de tensão 11/0,433 kV, grupo vetorial Dyn11, resfriamento ONAN, projetado para rede de 50Hz.
Recurso compartilhado: Design tropicalizado para alta umidade e temperaturas ambientes.
---
Principais recursos
Projeto de rede modular e escalável: As RMUs de 11kV formam uma rede em anel confiável para a distribuição primária do campus, garantindo contingência N-1 e permitindo fácil expansão futura do alimentador para novos edifícios.
Alta eficiência e baixa perda: Os transformadores apresentam eficiência Classe I (IEC 60076) com núcleo de aço silício de grão orientado de 0,3 mm, minimizando os custos operacionais de energia do campus e a pegada térmica em subestações fechadas.
Resiliência a climas tropicais: Proteção total do gabinete IP67 para RMUs; transformadores com tratamento anticorrosivo aprimorado em tanques e radiadores. Todos os equipamentos projetados para operação contínua em alta umidade e temperaturas de até 45°C.
Operação segura e inteligente: RMUs com chave de aterramento visível, indicadores de falha e interface SCADA opcional para monitoramento remoto. Transformadores equipados com dispositivo de alívio de pressão, termômetro e relé Buchholz para proteção abrangente.
---
Execução do Projeto
Integração Personalizada: Módulos de subestações compactas pré-fabricados e pré-testados, incluindo transformador e RMU, reduziram o tempo de instalação no local em 50% e minimizaram a interrupção das atividades do campus.
Implantação em fases: Entrega e instalação alinhadas com o plano diretor plurianual de infraestrutura do campus da universidade, apoiando a atualização da rede de energia para faculdades existentes e novos centros de pesquisa.
---
Resultados Operacionais
Confiabilidade da rede: A implementação de um sistema principal em anel de 11kV melhorou significativamente a confiabilidade do fornecimento de energia para instalações críticas (laboratórios, bibliotecas, data centers), eliminando longos tempos de interrupção devido a falhas radiais nos alimentadores.
Redução de perdas e capacidade: Os novos transformadores de alta eficiência reduziram as perdas sem carga em aproximadamente 25% em comparação com as unidades substituídas, ao mesmo tempo que forneceram a capacidade necessária para o crescimento futuro da carga no campus.
Durabilidade do ciclo de vida: Equipamento projetado para uma vida útil de mais de 30 anos em condições tropicais, com requisitos mínimos de manutenção para as RMUs seladas e design de transformador confiável.
---
Certificações e Padrões
Compatível com IEC 62271-105 (para RMU), IEC 60076 (para transformador) e padrões do Sri Lanka (SLS).
Procedimentos de manuseio de gás SF6 de acordo com IEC 61634.
Entregue com documentação em inglês e cingalês, relatórios de teste de tipo e certificados de teste de rotina para cada unidade.
---
Benefícios para o cliente
Qualidade e confiabilidade de energia aprimoradas: Fornece um backbone elétrico moderno e robusto, crucial para operações acadêmicas e de pesquisa ininterruptas.
Infraestrutura preparada para o futuro: O projeto de rede em anel modular baseado em RMU permite capacidade econômica e expansão do alimentador junto com o desenvolvimento do campus.
Menor custo total de propriedade: A alta eficiência do equipamento reduz os custos de energia a longo prazo, enquanto o design compacto e a pré-montagem economizam espaço significativo e despesas com obras civis.
