TSTY Fotovoltaïsche omvormer Step-Up geïntegreerde unit – Betrouwbare netaansluiting voor zonne-energiecentrales

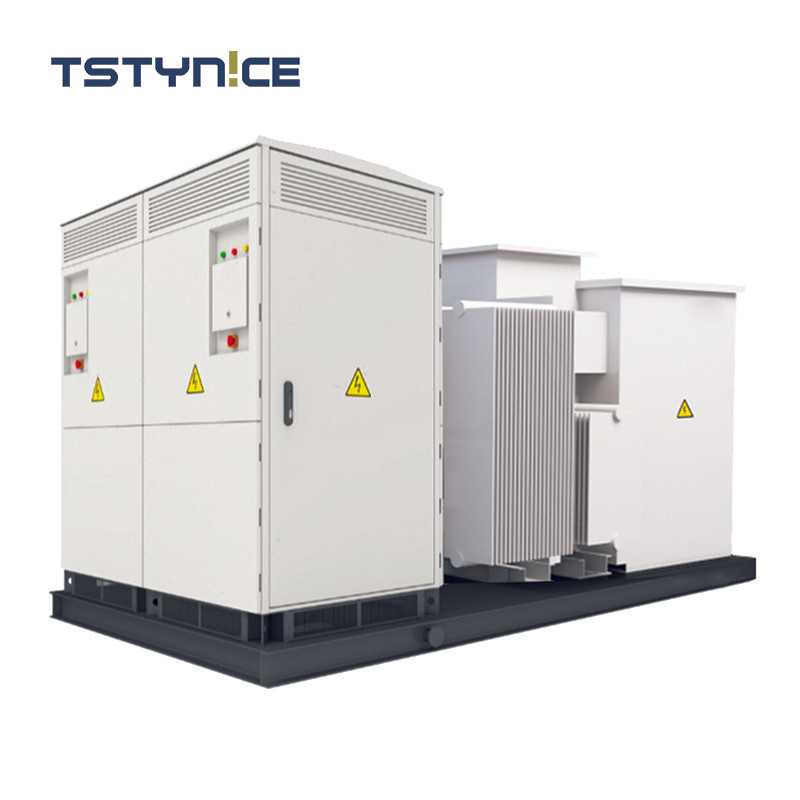

De TSTY fotovoltaïsche omvormer step-up geïntegreerde unit is een geprefabriceerd hoogspannings-/laagspanningssubstation dat speciaal is ontworpen voor systemen voor de opwekking van energie uit hernieuwbare energie. Het integreert hoogspanningsschakelapparatuur, de step-up transformatorbehuizing, beschermende zekeringen (allemaal ondergebracht in een olietank voor in olie ondergedompelde versies), laagspanningsschakelapparatuur en hulpapparatuur in één enkele, volledig gesloten behuizing. Deze eenheid ontvangt de AC-uitvoer van fotovoltaïsche omvormers, verhoogt de spanning naar 10 kV of 35 kV en levert schone energie aan het elektriciteitsnet via middenspanningslijnen. Het is de ideale ondersteunende apparatuur voor gecentraliseerde en gedistribueerde zonneparken, waardoor de systeemarchitectuur aanzienlijk wordt vereenvoudigd en de inbedrijfstelling van projecten wordt versneld.

Functie	Beschrijving
Geïntegreerd ontwerp	Combineert omvormerinterface, step-up transformator, HV/LV-schakelapparatuur en monitoring in één behuizing – vermindert de footprint en civiele werkzaamheden.
Hoge bescherming	Volledig afgesloten behuizing. HV/LV-compartimenten bereiken IP54, transformatortank (ondergedompeld in olie) bereikt IP68 – stofdicht, vochtbestendig en onderdompelbaar.
Efficiënte koeling	Externe plaatradiator voor eenvoudige montage en onderhoud. Opties voor natuurlijke oliecirculatie (ONAN) of geforceerde lucht (ONAF).
Sterk aanpassingsvermogen aan het milieu	Een speciale straal- en anticorrosiebehandeling is bestand tegen UV, zoutnevel, zandstormen en extreme temperaturen (-40°C tot +55°C). Geschikt voor woestijnen, kusten en grote hoogten.
Intelligente monitoring	Transformatortank kan worden uitgerust met manometer en thermometer met communicatie-interface; lastschakelaar kan een rijschakelaar omvatten. Maakt bewaking, bediening en onderhoud op afstand mogelijk via SCADA of een cloudplatform.
Hoog breekvermogen	De laagspanningszijde maakt gebruik van geavanceerde intelligente stroomonderbrekers en gegoten schakelaars, die uitstekende bescherming en een hoog uitschakelvermogen bieden.
Veiligheid en betrouwbaarheid	Transformatorolie dient als isolatiemedium voor 10 kV/35 kV-componenten, waardoor de veiligheidsafstanden worden verkleind. Olie is volledig geïsoleerd van de atmosfeer, waardoor oxidatie en het binnendringen van vocht tot een minimum worden beperkt.

Ruimtebesparing – Compacte structuur, kleine voetafdruk, tot 50% landbesparing vergeleken met conventionele onderstations.
Snelle implementatie – In de fabriek voorgemonteerd en getest. Installatie ter plaatse vereist slechts een eenvoudige padvoorbereiding en kabelaansluiting.
Lage bedrijfskosten – Onderhoudsvrij ontwerp voor droogtype optie; Voor de in olie ondergedompelde versie is alleen periodieke olie-inspectie vereist.
Beheer op afstand – Realtime gegevensverzameling, foutalarmering en bediening op afstand ondersteunen bediening zonder toezicht.
Wereldwijde certificeringen – Voldoet aan de CE-, IEC-, CQC-, SGS-, GOST-, ISO9001-, ISO14001- en SASO- normen, waardoor wereldwijde acceptatie van het netwerk wordt gegarandeerd.

Toepassingen

Gecentraliseerde PV-energiecentrales – Dienden als opstapknooppunten en verbinden meerdere PV-arrays met het 35kV- of 110kV-net.
Gedistribueerde PV-projecten – Geschikt voor industriële en commerciële daken, fotovoltaïsche systemen in de landbouw en zonne-energie-installaties in carports.
Zware omgevingen – Aangepaste ontwerpen voor plateaus, woestijnen, kustgebieden en regio’s met hoge luchtvochtigheid of zandstormen.
Hybride zonne-energie + opslag – Kan worden gecombineerd met batterij-energieopslagsystemen (BESS) voor het afvlakken van de output en het voorkomen van pieken.

Met meer dan 30 jaar ervaring in de productie van elektrische apparatuur, een slimme fabriek van 250.000 m² en een CNAS-geaccrediteerd testlaboratorium, levert TSTY hoogwaardige, gecertificeerde onderstations aan meer dan 80 landen. Onze overzeese kantoren in Zambia, Ethiopië, Kazachstan, Colombia en Italië bieden lokale technische ondersteuning en snelle levering van reserveonderdelen. Elke TSTY Europese PV-omvormer step-up geïntegreerde eenheid wordt gedekt door een garantie van 1 jaar en 24/7 hulp op afstand.

Stuur binnen 48 uur uw projectspecificaties (capaciteit, locatieomstandigheden, netspanning) voor CAD-tekening en offerte.
