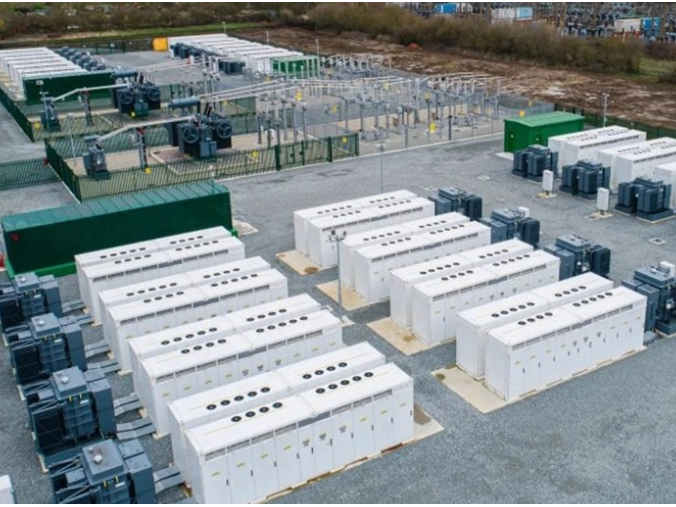

Projecttype: Batterij-energieopslagsysteem (BESS) op gridschaal, hulpstroom- en substationintegratie
Voltooiingsdatum: (gepland voor Q3 2024)
Locatie: East Midlands, Verenigd Koninkrijk
Klant: Een toonaangevende ontwikkelaar en beheerder van duurzame energie
Uitdaging: Het ontwerpen van een zeer betrouwbare, compacte en geïntegreerde hulpvoeding voor een nieuw 33kV BESS-substation. Het hulpsysteem moet alle kritische besturings-, beschermings- en omgevingsondersteunende apparatuur van stroom voorzien binnen een voor de ruimte geoptimaliseerde containerbehuizing, waardoor de BESS 24/7 operationeel gereed is.
Kernoplossing: TSTYNICE heeft een compacte hulptransformator voor binnengebruik geleverd en ontwikkeld als hart van het laagspanningswisselstroomsysteem van het onderstation.
Uitrusting meegeleverd
Hulptransformator: 100 kVA, ONAN, Dyn11, 33 kV / 0,415 kV
Hoeveelheid: 1 eenheid
Montage: Binnen, op de vloer gemonteerd in een speciaal compartiment
Isolatie: vloeistof met hoge temperatuur en lage ontvlambaarheid (bijv. siliconen- of estervloeistof) of speciaal ontworpen droge transformator (giethars) voor superieure veiligheid binnenshuis (zie aanbevolen variant hieronder).
Koeling: ONAN (Olie Natuurlijk Lucht Natuurlijk)
Belangrijkste kenmerken
Dyn11 Vector Group: Biedt een neutraal punt aan de LV-zijde, essentieel voor het veilig voeden van zowel eenfasige (verlichting, stopcontacten) als driefasige (A/C) belastingen en het balanceren van de hulpkaart.
Lage impedantie en hoge inschakelweerstand: Ontworpen om inschakelstromen van meerdere motorstarts (bijv. airconditioningunits) te verwerken zonder overmatige spanningsdalingen voor gevoelige SCADA-elektronica te veroorzaken.
Compacte voetafdruk en laag geluidsniveau: Geoptimaliseerd voor installatie in een besloten containerruimte, met minimale geluidsniveaus om interferentie met de activiteiten in de controlekamer te voorkomen.
Volledige naleving: vervaardigd en getest in overeenstemming met de Britse nationale bijlage van BS EN 60076, IEC 60076 en DNO-vereisten (bijv. ENA, EREC).
Geïntegreerde beveiliging: Uitgerust met standaardbeveiligingen (Buchholz-relais, drukontlastingsapparaat, temperatuurindicatoren) met voorziening voor bewakingssignalen op afstand.
Aanbevolen compacte en geschikte variant voor containeropstelling
Gezien de binneninstallatie binnen een gedeelde containerbehuizing waarin zich de controlekamer bevindt, is veiligheid, ruimtebesparing en minimaal onderhoud de hoogste prioriteit.
Aanbevolen variant: gegoten harstransformator (droog type), vacuümgegoten (VPI) of ingekapseld ontwerp
Modelsuggestie: TST-CR-100/33-0.415-Dyn11
Waarom dit de optimale keuze is:
Verbeterde brandveiligheid: Bevat geen vloeibaar diëlektricum, waardoor het risico op olielekkage, brand of explosie wordt geëlimineerd. Dit is een cruciaal veiligheidsvoordeel in een beperkte containerruimte die wordt gedeeld met dure schakelapparatuur en besturingssystemen. Het voldoet aan de strenge normen voor brandgevaarklasse F1.
Compact ontwerp: Droge transformatoren kunnen worden ontworpen met een compacter profiel in vergelijking met gelijkwaardige oliegevulde eenheden met de nodige veiligheidsafstanden en indammingsvereisten.
Minder civiele werkzaamheden: Er zijn geen brandwerende muren, olieopvangputten of complexe afvoersystemen in de container nodig, waardoor de installatie wordt vereenvoudigd en ruimte wordt bespaard.
Milieuvriendelijk en weinig onderhoud: geen olietesten, filtratie of zorgen over verwijdering. Het is ideaal voor binnentoepassingen met minimale onderhoudskosten.
Uitstekende thermische prestaties: de gietharswikkelconstructie biedt uitstekende weerstand tegen vocht en verontreinigingen, geschikt voor de potentiële vochtigheidsvariaties in een container (in combinatie met de luchtontvochtigers).
Projectuitvoering
Nauwe samenwerking met de BESS EPC-aannemer en containerfabrikant voor vroege afstemming van afmetingen en interfaces.
Transformator ontworpen met op de zijwand of op het dak gemonteerde kabeldozen om een nette kabelingang/uitgang door de containerwand te vergemakkelijken.
Tests vóór levering omvatten routinetests plus speciale akoestische geluidsmetingen en gedeeltelijke ontladingstests om de betrouwbaarheid in de elektromagnetische omgeving van een BESS te garanderen.
Levering gecoördineerd om aan te sluiten bij het uitrustingsschema van de container voor just-in-time installatie.
Operationele resultaten en klantvoordelen
Gegarandeerde betrouwbaarheid van de hulpvoeding: Zorgt voor een continue werking van HVAC, thermisch beheer van de batterij en controlesystemen, die essentieel zijn voor de beschikbaarheid en inkomsten van BESS.
Ruimteoptimalisatie: De compacte, droge oplossing maximaliseerde de bruikbare ruimte binnen de container voor schakelapparatuur en bedieningspanelen.
Veiligheid en naleving: De oplossing voldeed aan alle DNO-richtlijnen (Distribution Network Operator) en interne veiligheidsnormen voor elektrische installaties binnenshuis.
Lagere levensduurkosten: Elimineert de voortdurende kosten voor oliemonitoring en vereenvoudigde verzekeringsvereisten voor de elektrische installatie binnenshuis.
Naadloze integratie: De hulptransformator zorgde voor een schone, stabiele 415V-voeding en vormde de robuuste ruggengraat voor de ondersteunende diensten van het gehele onderstation.
