Samenvatting van het project
Projecttip: Elektriciteit op het platteland
Implementatiefecha: februari 2024
Locatie: Vereda El Porvenir, Departamento de Antioquia, Colombia
Klant: Cooperativa Local de Electrificación Rural
Begunstigden: 12 familias rurales aisladas
Oplossing Tecnica

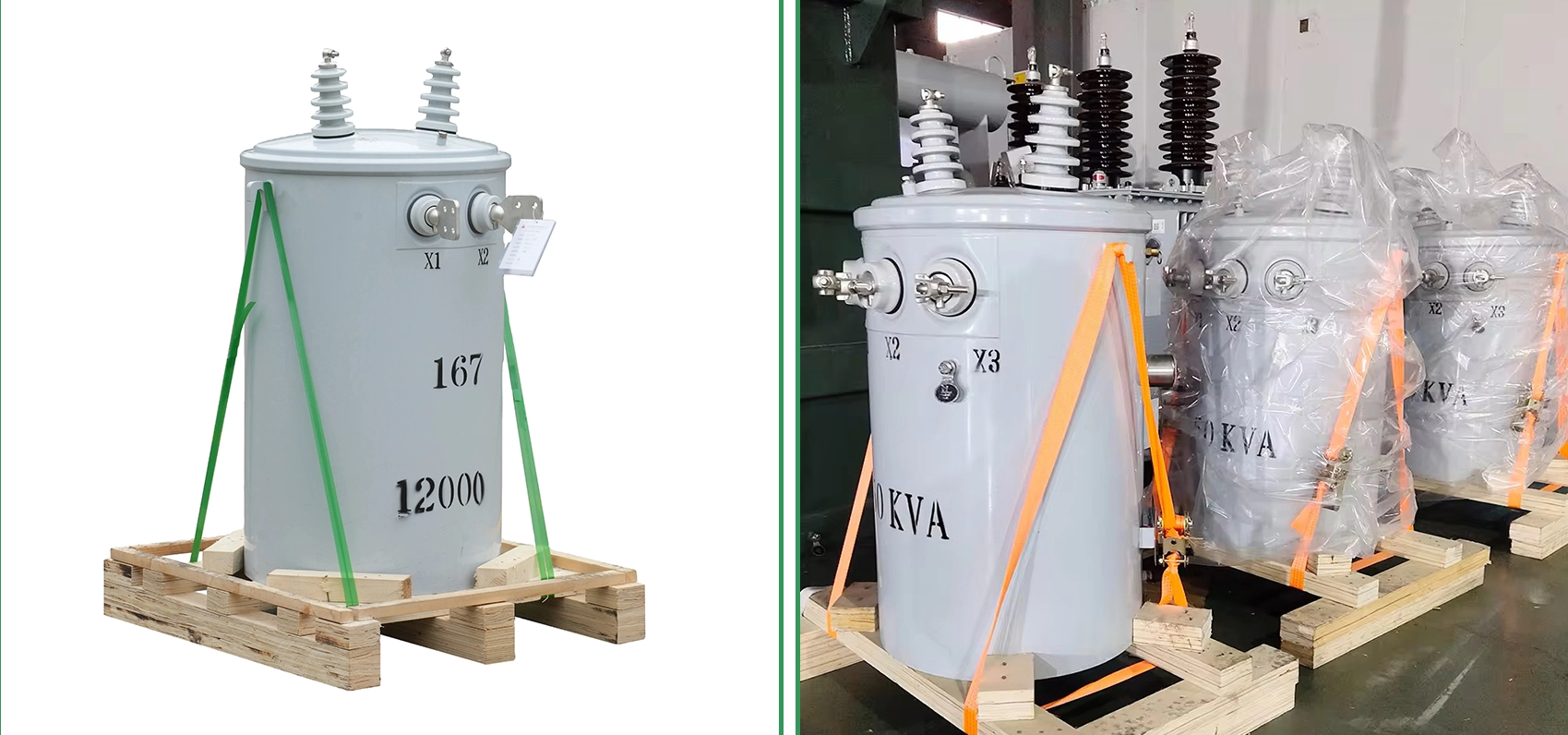

TSTYNICE levert een monofasische transformator van 15 kV-distributie voor de elektriciteitsvoorziening van landelijke plattelandsgebieden, met een vertrouwde en gefaciliteerde bediening in zones met moeilijke toegang.
Specificatie van Equipo
Model: SRM-25/15-0.24
Capaciteit: 25 kVA (voldoende voor 12 levensduur)
Spanning Primaria: 15 kV ± 2×2,5%
Secundaire spanning: 240/120 V
Frecuencia: 60 Hz
Tipo: Poste montado, aceietmineraal
Enfriamiento: ONAN (natuurlijk)
Peso: 290 kg
Afmetingen: 1200×800×1100 mm
Karakteristieken van Diseño
Aanpassing aan Entorno Rural:
Anticorrosieve anticorrosiva speciaal voor een tropisch klimaat
Anti-pájaro in terminales van hoge spanning
Deze is bestand tegen vandalisme met veilige beveiliging
Aislamiento reforzado para zones met veel activiteiten
Seguridad en bescherming:
Smeltzekeringen van tipo K
Download de distributie van de klasse van de sobretensie
Onderbreker van de ingebouwde spanning
Indicador de nivel de aceite zichtbaar
Facilitatie van installatie:
Punten van evenwicht
Basisstandaard voor betonpost
Conexiones claramente identificadas
Handmatige installatieafbeelding
Uitwerking van het project
Logistieke specialisatie
Transport: Helikopter om toegang te krijgen tot de Montañosa-zone
Installatie: speciale technologie (2 dagen)
Capaciteit: 8 uur per landinstelling
Cronogram
Estudio de Campo: 1 semester
Fabricage: 4 sessies
Transport: 3 dia's
Installatie: 2 dia's
Pruebas: 1 día
Resultaten
Cobertura Lograda
Levensvoordelen: 12
Impact van personen: 48
Afstand van de rode uitbreiding: 1,8 km
Nieuwe conexiones: 12 residenties
Indicadores Tecnicos
Pérdidas-technologie: Reducidas en 22%
Spanningskalibratie: 95% volgens norm NTC 1340
Beschikbaarheid: 99,7% in de eerste 6 maanden
Verbruikspromedio voor hogar: 180 kWh/mes
Beneficios para la Comunidad
Sociaal
Ga naar de elektriciteitsvoorziening voor de eerste keer
Bekijk de voorwaarden voor een nachtelijke studio
Koeling van medicijnen en voeding
Communicatie (radio, mobiel)
Economisch
Eliminatie van de gasten en batterijen (USD $ 15/mes por familia)
Posibilidad de pequeños negocios (kosten, timmerwerk)
Aumento en valor de propiedades
Het aantrekken van remesas voor grotere hoeveelheden
Ambientales
Vermindering van het gebruik van kerosine
Grote ontbossing voor het leven
Efficiënte verlichting LED mogelijk
Mantenimiento
Plan Implementatie
Trimestrale inspectie: Visueel en termica
Jaarlijks onderhoud: Limpieza, apriete de conexiones
Semestrales: Aislamiento, transformatierelatie
Capacitación comunitaria: Reconocimiento de fallas básicas
Kosten van operatie
Preventief onderhoud: USD $ 120/jaar
Energieverbruik: 3,8% van het totaal
Levensduur geschat: 20 jaar
