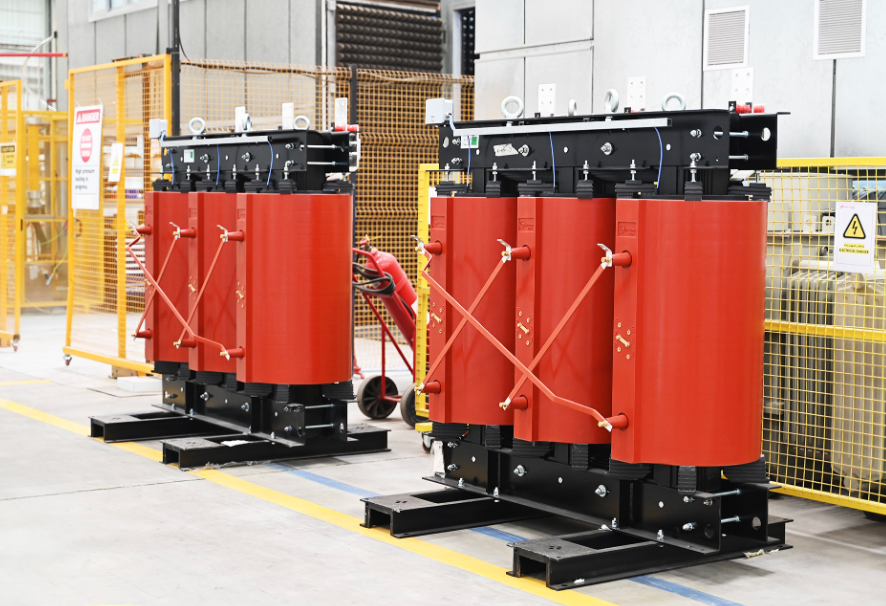

Légende : Fourniture de deux transformateurs élévateurs de type sec de 33 kV conçus sur mesure pour une importante centrale solaire photovoltaïque dans le désert d'Abu Dhabi, permettant une transmission d'énergie efficace et fiable des stations d'onduleurs au réseau de collecte moyenne tension dans des conditions environnementales extrêmes.
Client : Développeur de systèmes photovoltaïques solaires à grande échelle des Émirats arabes
unis Emplacement : Région du désert d'Abu Dhabi, Émirats arabes unis
Application : Conversion d'énergie BT en MT pour la production solaire photovoltaïque
Installation : Intérieur (chambre de transformateur climatisée)
Quantité : 2 unités
Fonction principale : Transformer la sortie 690 V CA des onduleurs centraux en 33 kV pour l'injection dans le réseau via le système de collecte MT de l'usine.
Paramètres électriques :
Puissance nominale : à déterminer en fonction de la capacité du réseau d'onduleurs (conception personnalisée)
Tension d'entrée (BT) : 690 V
Tension de sortie (MT) : 33 000 V
Fréquence : 50 Hz
Groupe vectoriel : Dyn11
Impédance (Ucc) : 6 % (optimisé pour la coordination des niveaux de défaut)
Matériau du bobinage : Primaire et secondaire - Cuivre (CU)
Perte à vide (garantie) : ≤ 2900 W
Perte de charge : selon les spécifications du client, optimisées pour le profil de charge solaire typique.
Conception et réalisation :
Type : technologie triphasée, isolée à l'air (type sec), en résine coulée ou VPI (imprégnée sous pression sous vide).
Refroidissement : ANAN (Air Natural Air Natural) pour installation intérieure. Une capacité de refroidissement par air forcé (ANAF) peut être fournie pour une capacité de surcharge en option.
Système d'isolation : Classe de température F ou H (180 °C ou 220 °C), conçu pour une température ambiante maximale de 50 °C.
Prises : Changeur de Prises Hors Circuit (OCTC) sur bobinage HT : ±5% par pas de 2,5% (5 positions).
Protection : Capteurs de température intégrés (PT100/PTC) dans les trois phases des enroulements BT et HT pour entrée directe au relais de protection.
Mécanique et sécurité :
Boîtier : norme IP20 (intérieur). IP23 ou supérieur disponible pour la protection contre la poussière.
Sécurité incendie : Système de résine ignifuge et auto-extinguible. Aucun liquide inflammable, adapté à une installation intérieure sans voûtes anti-incendie spéciales.
Mise à la terre : équipé d'au moins deux bornes de mise à la terre robustes et facilement accessibles, dimensionnées pour un courant de défaut complet.
1. Conception optimisée pour la production solaire
Faibles pertes sans charge : garanti ≤ 2 900 W minimise la consommation d'énergie pendant la nuit et les périodes de faible rayonnement, cruciales pour le rendement des plantes (rapport de performance).
Gestion du courant d'appel : des caractéristiques de conception spéciales (par exemple, conception à noyau étagé, flux magnétique contrôlé) limitent le courant d'appel à <8x le courant nominal, protégeant les IGBT de l'onduleur et réduisant les contraintes sur l'appareillage BT.
Compatibilité de charge non linéaire : conçu pour gérer les courants harmoniques (jusqu'au THDi spécifié) des onduleurs sans surchauffe excessive, en utilisant une construction d'enroulement et de noyau appropriée.
2. Résilience climatique extrême (environnement désertique)
Endurance à haute température : système d'isolation conçu pour une température ambiante de 50 °C avec un déclassement thermique approprié pris en compte. Le chemin du flux d’air de refroidissement est optimisé pour éviter les points chauds.
Résistance à la poussière et à l'humidité : les enroulements scellés (résine coulée) ou les enroulements imprégnés (VPI) sont insensibles à la pénétration de l'humidité et de la poussière. La conception du boîtier garantit une accumulation minimale de poussière sur les pièces critiques.
Protection contre la corrosion : toutes les pièces métalliques (pinces à noyau, supports, boîtier) bénéficient d'un traitement anticorrosion adapté aux atmosphères désertiques arides et potentiellement corrosives.
3. Sécurité améliorée et surveillance intelligente
Protection intégrée : Pré-câblé pour la connexion à un relais de protection dédié (par exemple, type DMCR) offrant une protection complète : surchauffe (alarme/déclenchement à deux niveaux), différentiel de surchauffe et surveillance de pression en option (pour les unités scellées).
Gestion thermique : une modélisation thermique avancée assure une répartition uniforme de la chaleur. La surveillance continue de la température permet une gestion prédictive de la charge.
Sécurité : L'absence d'huile élimine les risques d'incendie, de fuite et de contamination de l'environnement. Les pièces sous tension entièrement fermées garantissent la sécurité de l'opérateur.
4. Fiabilité et facilité d'intégration
Compatibilité réseau : la sortie 33 kV s'interface directement avec les réseaux de collecte MT standard des Émirats arabes unis (souvent 33 kV). La valeur de l'impédance est coordonnée avec les niveaux de défaut du réseau et de l'onduleur.
Modulaire et convivial : léger par rapport aux unités remplies d'huile. Les enroulements sont facilement inspectables. Entretien minimal requis.
Faible niveau sonore : conçu pour répondre aux exigences strictes en matière de bruit intérieur, souvent <70 dB(A).
Personnalisation et tests :
Conception adaptée à la marque/modèle spécifique de l'onduleur et à la configuration des câbles BT.
Les tests en usine comprennent des tests de routine selon la norme CEI 60076-11, ainsi que des tests spéciaux : test d'impulsion de foudre (LI) pour le niveau 33 kV, test d'échauffement et évaluation de la perte harmonique.
Tests devant témoins disponibles pour les principales garanties de performances (pertes, impédance, niveau sonore).
Normes et certifications :
Entièrement conforme à la norme CEI 60076-11 (transformateurs de type sec).
Conforme aux directives techniques DEWA (Dubaï) / ADDC (Abu Dhabi) / FEWA (fédérale), le cas échéant.
Conforme aux normes CEI 61869, CEI 60721 (pour les conditions environnementales).
Marquage CE fourni.
Perte à vide (Po) : ≤ 2900 W
Perte de charge (Pk) : Selon le contrat, au courant nominal et à la température de référence.
Tension d'impédance (Ucc) : 6 % (tolérance de ±7,5 % selon la norme)
Élévation de température : Garanti pour ne pas dépasser les limites spécifiées (par exemple, 100 K pour la classe F) à une charge nominale et une température ambiante de 50 °C.
Efficacité : une courbe d'efficacité calculée sur un profil de charge solaire typique (25 % à 100 %) sera fournie, démontrant une efficacité élevée aux charges partielles courantes dans le fonctionnement photovoltaïque.
