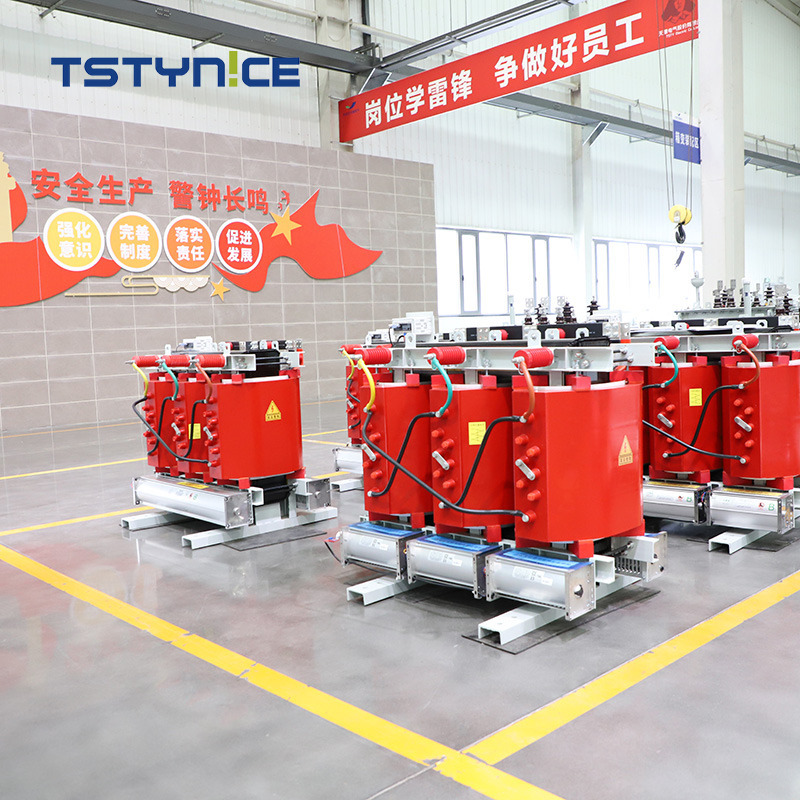

TSTY 1000 kva 1500 kva 1600 kva 2000 kva 2500 kva 3000 kva Transformateur de résine époxy de type sec

Partager avec :

TSTY 1000 kva 1500 kva 1600 kva 2000 kva 2500 kva 3000 kva Transformateur de résine époxy de type sec

Le transformateur en résine époxy de type sec (de 1 000 kVA à 3 000 kVA) conçu pour les systèmes de distribution d'énergie à moyenne et grande échelle. Cette conception sans huile élimine les risques de fuite et garantit une longue durée de vie avec un minimum d'entretien, ce qui la rend idéale pour les réseaux électriques modernes et respectueux de l'environnement.

Capacités de personnalisation :
Capacité nominale : 1 000 kVA ~ 3 000 kVA
Tension primaire : jusqu'à 33 kV (6 kV / 10 kV / 11 kV / 20 kV / 22 kV / 33 kV)
Tension secondaire : 0,4 kV / 0,415 kV / 0,433 kV
Fréquence : 50 Hz / 60 Hz
Méthode de refroidissement : AN (Air Natural) / AF Classe d'isolation (à air forcé)
: F ou H
Vector Groupe : Dyn11 / Yyn0 / Yd11
Matériau du bobinage : Cuivre ou aluminium
Niveau de protection : IP21 – IP44 (personnalisable)
Couleurs et dimensions personnalisées
Services OEM/ODM

Pour des spécifications détaillées, des devis ou des consultations sur un projet, veuillez nous contacter :
Email : sales@tstytransformer.com
WhatsApp : +86- 18001856258
Notre équipe technique est prête à vous aider, partout où votre entreprise est active.

Disponibilité:



Renseigner

Transformateur sec de 1000 kva Transformateur sec de 1500 kva Transformateur sec de 1600 kva Transformateur sec de 2500 kva Transformateur sec de 3000 kva Transformateur de type résine coulé transformateur de type sec en résine moulée Transformateur triphasé en résine époxy

Avantage du produit

Paramètres techniques

Salon de l'usine

FAQ

Collecte de certificats

Ces transformateurs secs de grande capacité sont largement utilisés dans les complexes commerciaux, les centres de données, les aéroports, les installations industrielles, les systèmes de métro, les stations d'énergie renouvelable et les sous-stations** où une fiabilité et une sécurité élevées de l'alimentation sont requises.

1 000 à 1 600 kVA : Couramment utilisé dans les usines, les hôpitaux et les universités de taille moyenne.

2 000 à 2 500 kVA : convient aux équipements industriels lourds, aux grands bâtiments commerciaux et aux sous-stations régionales.

3 000 kVA : utilisé dans les systèmes électriques à forte demande, les pôles d'infrastructure et les réseaux d'intégration d'énergies renouvelables.

Haute fiabilité :

Adopte une technologie avancée avec une résistance mécanique élevée, une forte résistance aux courts-circuits, une faible décharge partielle et une excellente stabilité thermique. Conçu pour 30 ans de service fiable.

Respectueux de l'environnement et sans entretien :

L’isolation en résine époxy garantit une pollution nulle et répond aux normes strictes de sécurité incendie et explosion. Le système de refroidissement sans huile élimine les risques de fuite, tandis que la conception entièrement étanche réduit les coûts de maintenance tout au long du cycle de vie de plus de 60 %.

Large adaptabilité de tension :

Compatible avec les réseaux de 6,6 kV à 35 kV, adapté aux applications industrielles, commerciales, de transport ferroviaire et d'énergies renouvelables. La conception optimisée des enroulements améliore l’efficacité énergétique sur différents niveaux de tension.

Refroidissement efficace et durabilité :

Prend en charge le refroidissement AN (air naturel) et AF (air forcé). Avec une protection IP23+, il fonctionne de manière fiable dans des températures extrêmes (-40°C à +120°C), de l'humidité, de la poussière et des environnements corrosifs.

Transformateur en résine époxy avec faible maintenance et large prise en charge de tension

Ce transformateur en résine époxy prend en charge une large plage de tension de 6,6 kV à 35 kV (en savoir plus sur Transformateur de puissance de type sec 10kv, Transformateur de puissance de type sec 15KV, Transformateur de puissance de type sec 22kv, Transformateur de puissance de type sec 33 kv ), couvrant tout, des réseaux d'énergie renouvelable à la distribution d'énergie commerciale. Sa conception étanche et sans huile signifie aucun entretien, des coûts de cycle de vie réduits et aucune pollution.

Protection du transformateur en résine époxy TSTYNICE jusqu'à IP23 et fonctionne de manière fiable dans des climats extrêmes de -40°C à +120°C.

Principaux paramètres de performance du transformateur de puissance de régulation de tension SC (B) 10 11KV sans excitation :

Modèle	Capacité nominale (KVA)	Symbole de connexion	Combinaison de tension (KV)			Perte sans charge (W)	Perte de charge (W)	Courant à vide (%)	Impédance de court-circuit (%)
			Haut-	Range de taraudage	Faible-
			tension	Range de taraudage	tension
CS (B)10-30	30	Yyn0	11	± 5%	0.4	190	710	2.4	4
CS (B) 10-50	50	ou	10.5	± 2 × 2,5%		270	1000	2.4
SC(B)10-80	80	Dyna11	10			370	1380	1.8
SC(B)10-100	100		6.3			400	1570	1.8
SC(B)10-125	125		6			470	1850	1.6
SC(B)10-160	160					550	2130	1.6
SC(B)10-200	200					630	2530	1.4
SC(B)10-250	250					720	2760	1.4
SC (B) 10-315	315					880	3470	1.2
SC(B)10-400	400					980	3990	1.2
SC(B)10-500	500					1160	4880	1.2
SC (B) 10-630	630					1350	5880	1
SC (B) 10-800	800					1520	6960	1	8
SC(B)10-1000	1000					1770	8130	1
SC(B)10-1250	1250					2090	9690	1
SC (B)10-1600	1600					2450	11730	1
SC(B)10-2000	2000					3050	14450	0.8
SC(B)10-2500	2500					3600	17170	0.8

Principaux paramètres de performance du transformateur de puissance de régulation de tension SC (B) 10 15 ~ 22KV sans excitation :

Modèle	Capacité nominale (KVA)	Symbole de connexion	Combinaison de tension (KV)			Perte sans charge (W)	Perte de charge (W)	Courant à vide (%)	Impédance de court-circuit (%)
			Haut-	Range de taraudage	Faible-
			tension	Range de taraudage	tension
CS (B) 10-50	50	Yyn0	15	± 5%	0.4	345	1180	2.4	6
SC(B)10-100	100	ou	20	± 2 × 2,5%		545	1910	2.2
SC(B)10-160	160	Dyna11	22			682	2780	1.8
SC(B)10-200	200					745	2820	1.8
SC(B)10-250	250					855	3280	1.6
SC (B) 10-315	315					980	3910	1.6
SC(B)10-400	400					1165	4640	1.4
SC(B)10-500	500					1365	5550	1.4
SC (B) 10-630	630					1545	6550	1.2
SC (B) 10-800	800					1775	7910	1.2
SC(B)10-1000	1000					2090	9370	1
SC(B)10-1250	1250					2410	11050	1
SC (B)10-1600	1600					2820	13300	1
SC(B)10-2000	2000					3280	15690	0.8
SC(B)10-2500	2500					3910	18550	0.8

Principaux paramètres de performance du transformateur de puissance de régulation de tension SC (B) 10 33KV sans excitation :

Modèle	Symbole de connexion	Combinaison de tension (KV)			Perte sans charge (W)	Perte de charge (W)	Courant à vide (%)	Impédance de court-circuit (%)
		Haut-	Range de taraudage	Faible-
		tension	Range de taraudage	tension
SC (B) 10-800	Dyna11	33 ~ 38,5	± 5%	3.5	2200	9400	1.1	6
SC(B)10-1000	Yd11		± 2 × 2,5%	6	2610	10800	1.1
SC(B)10-1250	Yyn0			6.3	3060	11900	1
SC (B)10-1500				10	3600	15400	1
SC(B)10-2000				10.5	4130	18200	0.9	7
SC(B)10-2500				11	4750	21800	0.9	7
SC(B)10-3150					5880	24500	0.8	8
SC(B)10-4000					6860	29400	0.8
SC(B)10-5000					8180	34960	0.7
SC(B)10-6300					9680	40800	0.7
SC(B)10-8000	Dyna11				11000	46060	0.6	9
SC(B)10-10000	Yd11			6	12660	56500	0.6
SC(B)10-12500	YNd11			6.3	15400	64600	0.5
SC(B)10-16000				10.5	18900	76000	0.5
SC (B) 10-20000				11	22400	85500	0.4	10

S'étendant 250 000 au Henan, notre usine intelligente exploite une automatisation 5G pour produire plus de 3 000 sous-stations certifiées CEI / CE par an. Avec 158 brevets et 99% d'automatisation, nous alimentons les projets dans plus de 80 pays.

Q: Quel est le transformateur de type sèche à triphase tstynice?

R : Le transformateur triphasé de type sec est également appelé transformateur de type sec, transformateur de distribution de type sec et transformateur de type sec en résine coulée. Il s'agit d'un transformateur haute performance conçu pour une distribution d'énergie sûre, efficace et écologique dans des environnements exigeants.

Q: Quels sont les principaux avantages d'un transformateur de type sec?
R: Un avantage principal est une sécurité améliorée. Contrairement aux transformateurs à l'huile, les transformateurs de type sec n'utilisent pas de liquides inflammables pour le refroidissement et l'isolation, réduisant considérablement les risques d'incendie. Ils sont également connus pour leur fiabilité et nécessitent moins de maintenance.

Q : Où les transformateurs TSTYNICE sont-ils généralement utilisés ?
R : TSTYNICE propose une large gamme de solutions d’équipements électriques. Leurs transformateurs, y compris les modèles de type sec, sont utilisés dans diverses applications telles que l'électrification ferroviaire (comme mentionné dans une étude de cas pour le projet Shanghai-Nantong), les industries minières et potentiellement d'autres environnements commerciaux et industriels nécessitant une distribution d'énergie moyenne tension.

Q : Qui est TSTYNICE et quelle est son expertise ?
R : TSTYNICE est l'incubateur stratégique de TSTY Electric, l'un des principaux fabricants d'équipements électriques en Chine. Basée dans la zone pilote de libre-échange de Shanghai, l'entreprise s'appuie sur 30 ans d'expertise du groupe et opère à l'échelle mondiale, exportant des équipements électriques rentables, notamment des transformateurs, vers les marchés émergents d'Asie du Sud-Est, du Moyen-Orient, d'Afrique et d'Amérique du Sud.

Les transformateurs TSTYNICE sont certifiés ISO 9001, IEC 60076, CE, GOST, SGS et BV, avec 158 brevets (20 inventions). Notre laboratoire accrédité CNAS garantit la conformité mondiale sur plus de 80 marchés.
