Descripción general del proyecto
Tipo de Proyecto: Actualización y Ampliación de Red de Distribución de Media Tensión
Fecha de finalización: noviembre de 2024
Ubicación: Limassol, Chipre
Cliente: Operador de red de distribución de Chipre (DSO local)
Solución técnica
TSTYNICE entregó un paquete integral de actualización de distribución de MT de 11 kV, que incluye transformadores sumergidos en aceite de 1 MVA y unidades principales de anillo (RMU) aisladas con gas SF6, para mejorar la capacidad y confiabilidad del suministro de energía en un distrito comercial urbano.
Equipo suministrado

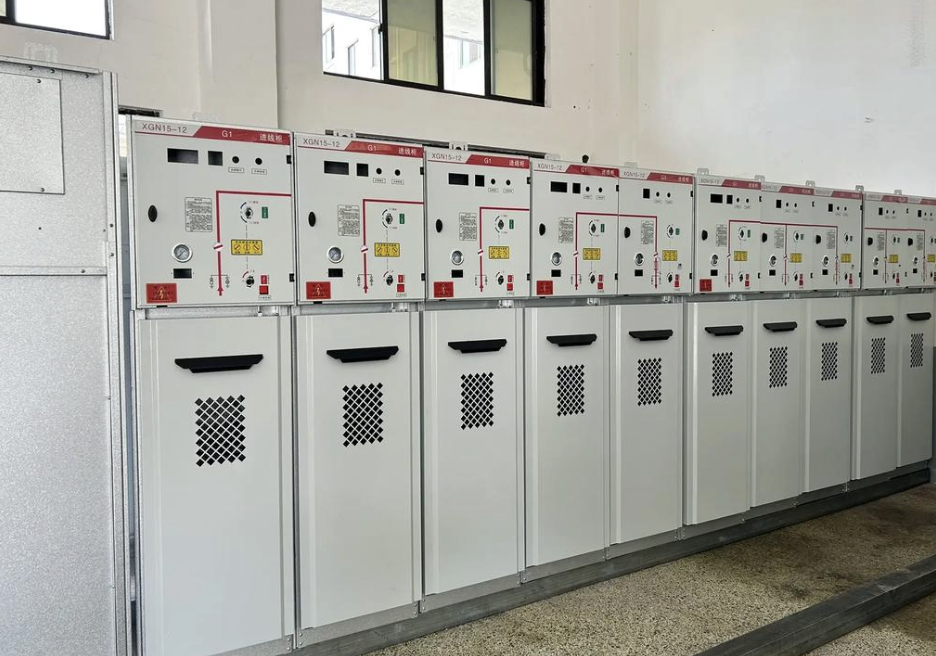

RMU: 11 kV, aislamiento SF6, 630 A, 25 kA, 4 paneles (alimentador de transformador de medición de entrada-alimentador de salida)
Transformadores: 1 MVA, 11 kV / 400-230 V, Dyn11, sumergidos en aceite, refrigeración ONAN, diseño de bajas pérdidas
Cantidad: 8 juegos de unidades combinadas RMU + transformador
Gabinete: Transformadores tipo pedestal para exteriores; RMU en gabinetes de acero inoxidable con clasificación IP67
Características clave
Diseño compacto: RMU presenta un diseño completamente sellado, libre de mantenimiento y que ocupa poco espacio para espacios urbanos reducidos.
Alta confiabilidad: el transformador con grupo de vectores DYN suprime eficazmente los armónicos; RMU con terminaciones de cable totalmente blindadas y seguras al contacto garantiza la seguridad operativa.
Interfaz inteligente: RMU equipada con DTU para monitoreo remoto SCADA, indicación de fallas y aislamiento automático.
Resiliencia ambiental: Equipo con clasificación de protección contra la corrosión C4, adecuado para condiciones costeras de alta salinidad y alta humedad.
Cumplimiento local: Cumple con las especificaciones técnicas de Chipre EAC y los estándares EN/IEC.
Ejecución del proyecto
Plazo de entrega: 5 meses (desde la finalización del diseño hasta la puesta en marcha en sitio)
Fases clave:
Análisis de Red: Asistí al cliente con el flujo de carga y análisis de cortocircuito para optimizar los parámetros del equipo.
Fabricación personalizada: Diseño integrado de RMU y transformador para compatibilidad de interfaz y facilidad de instalación.
Soporte en sitio: Proporcionó supervisión de instalación, servicios de puesta en servicio y capacitación de técnicos locales.
Pruebas y verificación: Todos los equipos se sometieron a pruebas de tipo completas antes del envío, incluidas pruebas de aumento de temperatura del transformador y pruebas de resistencia mecánica/eléctrica de la RMU.
Resultados operativos
Aumento de capacidad: Se agregaron 8 MVA de capacidad de suministro a la creciente zona comercial de Limassol, lo que respalda la conexión de más de 500 clientes comerciales.
Mejora de la confiabilidad: la configuración de la red en anillo permite la redundancia del suministro N-1, lo que se estima que reduce el SAIDI en un 40 %.
Reducción de pérdidas: Se espera que los nuevos transformadores de bajas pérdidas reduzcan las pérdidas totales de la red entre un 3% y un 5%.
Simplificación de operación y mantenimiento: la funcionalidad de monitoreo remoto reduce el tiempo promedio de localización de fallas y restauración en un 60 %.
