Moderne Energiesysteme basieren auf einer einfachen Realität: Strom lässt sich am einfachsten auf verschiedenen Spannungsebenen erzeugen, übertragen und nutzen. Aus diesem Grund gibt es Umspannwerke und aus diesem Grund steht der Leistungstransformator im Mittelpunkt nahezu jedes Umspannwerkdesigns, von großen Übertragungsanlagen bis hin zu einem Verteilungskiosk auf Basis eines kompakten Transformators.
Gleichzeitig strebt das Netz eine höhere Zuverlässigkeit, einen dichteren städtischen Einsatz und eine schnellere Projektabwicklung an. Dieser Trend beschleunigt die Nachfrage nach Kompakttransformatorlösungen wie dem Konzept des Kompakttransformators für Umspannwerke, bei dem Schalt-, Schutz- und Spannungsumwandlungsfunktionen in Kompakttransformatoren zusammengefasst sind, die einfacher zu installieren, zu prüfen und zu warten sind.
A Ein Leistungstransformator in einem Umspannwerk erhöht oder senkt in erster Linie die Spannung, um Energie effizient und sicher zu transportieren, sorgt gleichzeitig für Isolierung und unterstützt den Schutz und die Stromqualität. Sie wird durch geplante Inspektionen, Zustandsüberwachung, Öl- oder Isolierungszustandsprüfungen und standardisierte elektrische Tests aufrechterhalten, insbesondere beim Einsatz in Kompakttransformator- und Kompakttransformatorkonfigurationen für Umspannwerke.
In diesem Artikel erfahren Sie, was ein Leistungstransformator ist, wie ein Umspannwerk ihn verwendet, welche Standards ihn regeln und wie Wartung und Tests normalerweise in der realen Welt durchgeführt werden. Wir werden diese Praktiken auch mit Kompakttransformator-Einsätzen zur Messung und zum Schutz sowie mit dem Kompakttransformator-Ansatz zur Reduzierung des Platzbedarfs ohne Einbußen bei der Sicherheit verbinden.
Was ist ein Leistungstransformator?
Was ist eine Unterstation?
Transformatornormen und -vorschriften
Wie Leistungstransformatoren gewartet werden
Transformatorprüfung
Lassen Sie alle Ihre Transformatoranforderungen von einem spezialisierten Lieferanten erfüllen
Ein Leistungstransformator ist ein elektrisches Gerät, das mithilfe elektromagnetischer Induktion Energie zwischen Stromkreisen überträgt, sodass die Spannung für die Übertragung erhöht oder für die Verteilung abgesenkt werden kann, was für den Betrieb von Umspannwerken und für auf Kompakttransformatoren basierende Systeme unerlässlich ist.
Ein Leistungstransformator existiert, weil die Übertragungsverluste bei hohem Strom schnell ansteigen. Durch die Erhöhung der Spannung sinkt der Strom bei gleicher Leistung, wodurch sich die Verluste verringern. Später nutzen Umspannwerke Leistungstransformatoren, um die Spannung auf ein Niveau zu senken, das für Einspeiser, Industrielasten und Endnutzung geeignet ist.
In vielen Netzwerken ist dies kein einzelner Schritt. Eine Umspannstation kann von einer höheren Übertragungsebene auf eine niedrigere Unterübertragungsebene wechseln, und dann wechselt eine Verteilerstation oder eine Kompakttransformatorinstallation wieder auf die Auslastungsebene. Diese mehrstufige Architektur ist einer der Gründe, warum Kompakttransformatoren in Gebieten mit begrenztem Grundstücksangebot immer beliebter werden.
Eine praktische Art, über die Spannungsarbeit in Umspannwerken nachzudenken, ist folgende: Die Erzeugung erzeugt eine mittlere Spannung, die Übertragung benötigt eine hohe Spannung und die Verteilung benötigt eine niedrigere Spannung. Ein Leistungstransformator ist die Hardware, die diese Übergänge in großem Maßstab möglich macht.
Die meisten Leistungstransformatoren haben eine gemeinsame Struktur: Primärwicklung, Sekundärwicklung, Magnetkern, Isolationssystem und Kühlpfad. Die Isolations- und Kühlelemente unterscheiden ein leistungsstarkes Gerät von einem fehleranfälligen, da Hitze und Alterung der Isolierung die dominierenden Faktoren für die Lebensdauer sind.
Viele Leistungstransformatorkonstruktionen erreichen im Betrieb einen sehr hohen Wirkungsgrad, der üblicherweise im mittleren bis hohen 90-Prozent-Bereich liegt, weshalb die Auswahl eines Leistungstransformators mit der richtigen Größe die Lebenszeitkosten erheblich senken kann.
Eine Kompakttransformator-Strategie bedeutet oft, den Transformator und die zugehörige Ausrüstung in einem platzsparenden Formfaktor unterzubringen. In diesem Zusammenhang kommt es bei Kompakttransformatoren nicht nur auf die physische Größe an; Dabei geht es auch darum, den Installationsaufwand zu reduzieren, eine schnellere Inbetriebnahme zu ermöglichen und Routinekontrollen zu vereinfachen.
Bei einer Kompakttransformator-Bereitstellung benötigen Sie weiterhin Messung und Schutz. Hier kommt es auf kompakte Transformatorgeräte an: Stromwandler liefern gemessene Stromsignale für Relais, Messgeräte und Überwachungssysteme. In einer Branchenreferenztabelle werden Instrumententransformatoren wie CT und PT explizit mit kompaktem Design für Schutz- und Messzwecke gruppiert und so unterstrichen, wie kompakte Transformatorkomponenten in die moderne Stromversorgung passen.
Eine Umspannstation ist ein Knotenpunkt im Stromnetz, der elektrische Energie schaltet, schützt, überwacht und umwandelt. Dabei werden Leistungstransformatoren und zugehörige Schaltanlagen zur Steuerung der Spannung und des Leistungsflusses verwendet, auch innerhalb von Kompakttransformatoren und kompakten Umspannwerkstransformatorinstallationen.
In einer Umspannstation wird das Netz überschaubar. Hier können Fehler isoliert, Strom umgeleitet, Einspeisungen angeschlossen oder getrennt und sichere Betriebsgrenzen eingehalten werden. Der Leistungstransformator ist zentral, aber die Umspannstation umfasst auch Schutzrelais, Leistungsschalter, Trennschalter, Instrumententransformatoren wie Erdungssysteme und häufig auch Kommunikations- und Steuerungseinrichtungen.
Wenn Sie sich das Netz als Netzwerk vorstellen, ist die Umspannstation der Schaltknoten, der verhindert, dass ein lokaler Fehler zu einem regionalen Ausfall wird. Schutz- und Schaltgeräte arbeiten zusammen, sodass das System einen fehlerhaften Abschnitt auslösen kann, während gesunde Abschnitte unter Spannung bleiben.

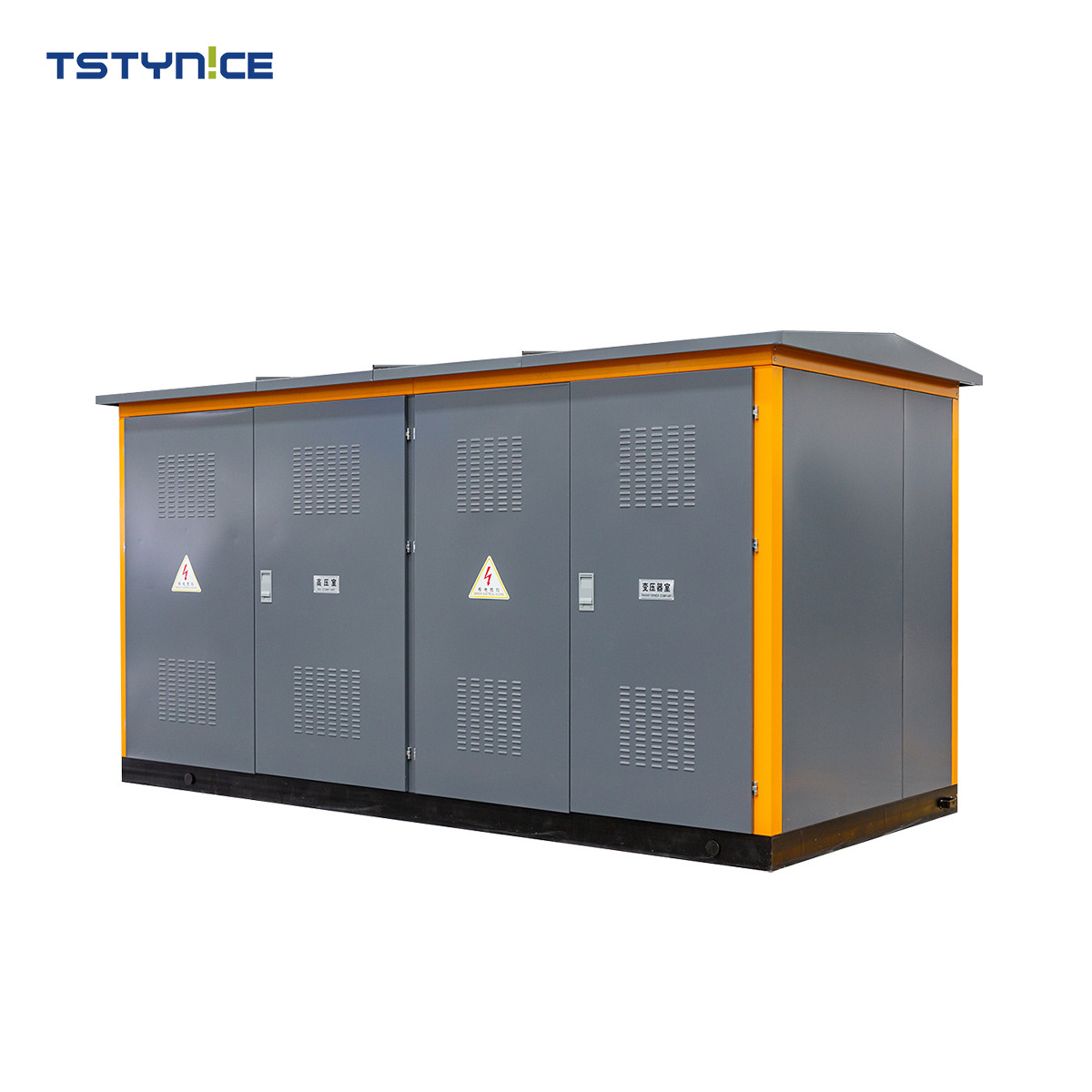

Eine kompakte Transformatorlösung für Umspannwerke integriert die Hochspannungsschaltung, den Transformator und die Niederspannungsverteilung in einem einzigen, werkseitig montierten Paket. In der Produktbeschreibung einer kompakten Umspannstation wird diese integrierte Architektur hervorgehoben und ausdrücklich alle Wetterschutzfunktionen wie IP54-Gehäuse, korrosionsbeständige Stahlkonstruktion, feuerhemmende Materialien und Wärmedämmsysteme hervorgehoben.
Dies ist für B2B-Käufer wichtig, da es die Arbeit vor Ort reduziert und Zeitpläne komprimiert. Ein kompakter Umspannwerkstransformator im Compact Transformer-Stil kann dort platziert werden, wo ein herkömmlicher Umspannwerkhof unpraktisch ist: dichte Stadtstraßen, Gewerbegelände, Industrieerweiterungen und beengte Versorgungskorridore.
Transformatornormen und -vorschriften legen fest, wie ein Leistungstransformator und Kompakttransformatorgeräte entworfen, getestet, installiert und gewartet werden müssen, um Sicherheit, Kompatibilität und Leistung in Umspannwerken zu gewährleisten, einschließlich kompakter Umspannwerkstransformatorpakete und kompakter Transformatormessungen.
Transformatoren sind langlebige Anlagen und die meisten Ausfälle sind teuer, störend für den Betrieb und manchmal gefährlich. Normen schaffen eine gemeinsame Sprache für Verluste, Temperaturanstieg, Spannungsfestigkeit, Kurzschlussfestigkeit und Prüfanforderungen. Sie stellen außerdem die Interoperabilität zwischen Versorgungsunternehmen, OEMs und EPC-Auftragnehmern sicher, was entscheidend ist, wenn ein Kompakttransformator als werkseitig montierte Einheit geliefert wird.
Die meisten internationalen Projekte beziehen sich je nach Region, Kunde und Ausschreibungsanforderungen auf eine Mischung aus IEC- und IEEE-Familien.
Die IEC 60076-Reihe ist eine weithin referenzierte internationale Normenfamilie für Leistungstransformatoren, die Design- und Testerwartungen abdeckt.
In vielen Märkten werden häufig IEEE C57-Standards für Transformatoranforderungen und -tests herangezogen.
NEMA-Dokumente werden häufig als Leitfaden für Transformatoren und zur Anwendungsausrichtung in bestimmten Regionen herangezogen.
Bei kompakten Umspannwerkstransformatorsystemen sieht man in der Regel auch Schaltanlagen- und NS-Montagenormen. Beispielsweise verweist eine Produktspezifikation für Niederspannungsschaltanlagen ausdrücklich auf IEC 61439 und listet wichtige Leistungswerte wie Stromstärke und Kurzzeitfestigkeit auf, die Teil der Compliance-Geschichte bei Kompakttransformator-Einsätzen sind.
Ein Beschaffungspaket für ein Compact Transformer-Programm profitiert oft von einer strukturierten Compliance-Checkliste, damit Angebote vergleichbar sind:
Referenz- und Prüfumfang für Leistungstransformatoren
Anforderungen an Temperaturanstieg und Isolationsklasse
Kriterien für Kurzschlussfestigkeit und mechanische Festigkeit
Schutzart des Gehäuses für den Einsatz von Kompakttransformatoren in Umspannwerken
Referenzen zur Konformität von Schaltanlagen und NS-Baugruppen
Anforderungen an die Genauigkeitsklasse des Messwandlers für Schutz und Messung
Erwartungen an Qualitätssystem und Werkstestdokumentation
Betont, dass Umspannwerktransformatoren die Spannung für die Verteilung herabsetzen und die Spannung für eine effiziente Übertragung erhöhen.
Beschreibt die Rolle des Transformators bei der Isolierung und Stabilität des Systems und hebt die Schutzvorrichtungen hervor, die mit dem Transformator in einer Umspannstation verwendet werden.
Listet Wartungsthemen wie Inspektionsroutinen und ölorientierte Zustandsprüfungen auf, die den langlebigen Betrieb einer Anlage im Kompakttransformator-Stil unterstützen.
Gibt an, dass der Hauptzweck eines Leistungstransformators darin besteht, Spannungsniveaus für eine effiziente Übertragung und sichere Verteilung zu ändern, was mit dem Einsatz von Kompakttransformatoren übereinstimmt.
Hebt den Kontext der Umspannstation hervor, in der die Spannung an nachgeschaltete Geräte und Nutzungsanforderungen angepasst wird.
Zuverlässigkeit und Kontinuität sind die Hauptgründe dafür, dass Umspannwerke von der Leistung und Überwachung des Transformators abhängig sind.
Erklärt, dass Leistungstransformatoren in Umspannwerken verwendet werden, um die Spannung für die Verteilung herabzusetzen und die Spannung für Übertragungsanwendungen zu erhöhen.
Stellt fest, dass Normen und Vorschriften für das Design und die Anwendung von Transformatoren relevant sind, was die Notwendigkeit einer eindeutigen Einhaltung bei der Beschaffung in Kompakttransformatorprogrammen verstärkt.
Bespricht Wartungsaktivitäten und Testthemen als Teil der Verwaltung des Transformatorzustands im Betrieb.
Bei der Wartung von Leistungstransformatoren handelt es sich um ein strukturiertes Programm zur Inspektion, Zustandsüberwachung, Komponentenwartung und Korrekturmaßnahmen, um Isolierung, Kühlung, Durchführungen, Stufenschalter und Schutzsysteme in einwandfreiem Zustand zu halten. Dies gilt auch für Kompakttransformator- und Kompakttransformatorinstallationen, bei denen auch Gehäuse, Belüftung und Kompakttransformatormessung überprüft werden müssen.
Die meisten Transformatorausfälle sind auf Alterung der Isolierung, Überhitzung, Feuchtigkeit, Verschmutzung oder mechanische Beanspruchung zurückzuführen. Die Wartung konzentriert sich daher darauf, die Isolierung trocken und intakt zu halten, die Temperaturen unter Kontrolle zu halten und Frühwarnsignale zu erkennen.
In ölgefüllten Einheiten dient Öl sowohl als Kühlmittel als auch als Isolierung. Aus diesem Grund sind Ölprobenentnahmen und -analysen üblich. Bei Trockengeräten stehen Lüftungswege, Staubkontrolle und der Zustand der Isolieroberfläche im Mittelpunkt. In einem Leitartikel zum Trockentyp werden die Sicherheitsvorteile in Innenräumen und der geringere Ölwartungsaufwand hervorgehoben, da keine Flüssigkeitsisolierung austreten kann, was bei Kompakttransformatorinstallationen für dichte Umgebungen ein Auslöser sein kann.
Ein ausgereiftes Programm verwendet normalerweise drei Schichten:
Vorbeugende Wartung: geplante Kontrollen wie Sichtprüfung, Drehmomentkontrolle, Reinigung und mechanische Funktionsüberprüfung.
Vorausschauende Wartung: Trendanalyse von Parametern wie Temperatur, Last, gelöstem Gas und Teilentladungsindikatoren.
Zustandsbasierte Wartung: Entscheidungen werden durch gemessene Verschlechterung und nicht nur durch Zeit ausgelöst.
In einigen Referenzen zu Umspannwerkstransformatoren werden die Themen Routineinspektion, Öltests und Zustandsüberwachung ausdrücklich erwähnt, was darauf hinweist, dass ein Programm für Kompakttransformatoren sowohl für regelmäßige Überprüfungen als auch für Diagnosetests ein Budget einplanen sollte.
Bei einer kompakten Umspannwerkstransformatoreinheit kommen Gehäuse- und Verpackungsaspekte hinzu. In einer kompakten Beschreibung der Umspannstation werden die Gehäuseschutzart IP54, korrosionsbeständiger Stahl, feuerhemmende Materialien und Wärmedämmsysteme aufgeführt, die Teil der Wartungscheckliste werden: Sie müssen das Gehäuse abgedichtet halten, die Belüftung regeln und Korrosionsbarrieren schützen.
In Kompakttransformatorprogrammen müssen Sie auch die Schnittstellenpunkte pflegen: Kabelanschlüsse, Fachdichtungen und Zugangstüren. Wenn eine Niederspannungsschaltanlage integriert ist, kann die Anordnung des Kabelraums Einfluss auf die Inspektionseffizienz haben. In einer Produktbeschreibung einer Schaltanlage heißt es, dass im Kabelraum ein Nullstromtransformator platziert ist, um die Installation und Wartung zu erleichtern, was sich direkt auf die Zugänglichkeit des Kompakttransformators in einer Kompakttransformatorumgebung auswirkt.
Die Prüfung von Transformatoren überprüft die elektrische Integrität, Isolationsstärke und Funktionsleistung durch routinemäßige Feldtests und Diagnosetests und ist für die frühzeitige Erkennung von Problemen unerlässlich Kompakte Transformatoranlagen , kompakte Umspannwerkstransformatorpakete, Messketten.
Die meisten Standorte führen während der Inbetriebnahme einen Basistestsatz und während der Wartungszyklen regelmäßige erneute Tests durch. Zu den üblichen Routineaufgaben gehören Isolationswiderstand, Windungsverhältnis, Wicklungswiderstand und Polaritätsprüfungen. Diese Tests tragen dazu bei, zu bestätigen, dass sich der Transformator elektrisch und nicht nur mechanisch immer noch wie ein Transformator verhält.
In den Richtlinien für Umspannwerkstransformatoren werden Tests üblicherweise als Kernelement der Wartung aufgeführt, was besonders wichtig ist, da viele Fehlermodi stumm bleiben, bis ein Schwellenwert überschritten wird.
Wenn das Risiko hoch ist oder Symptome auftreten, fügen die Teams Diagnosen hinzu wie:
Öldiagnose wie die Analyse gelöster Gase für ölgefüllte Leistungstransformatoreinheiten
Prüfung des dielektrischen Verlustfaktors für den Isolationszustand
Gegebenenfalls Teilentladungserkennung
Wärmebilduntersuchungen während der Belastung, um Verbindungs-Hotspots zu finden
Sweep-Frequenzganganalyse für mechanische Verschiebungen nach Fehlern oder Transport
Diese Diagnose wird häufig für den Einsatz von Kompakttransformatoren in kritischen Einrichtungen priorisiert, da ein kompakter Umspannwerkstransformator häufig in der Nähe von Lastzentren installiert wird, wo Ausfallzeiten kostspielig sind.
Die besten Ergebnisse erzielen Sie, wenn Sie einen Lieferanten auswählen, der konforme, dokumentierte und anwendungsangepasste Kompakttransformatorlösungen liefern kann, einschließlich kompakter Transformatorverpackungen für Umspannwerke.
Viele Käufer wünschen sich einen einzigen Partner, der den Transformator und das Umspannwerkpaket unterstützen kann. In einer häufig gestellten Frage zu einem Herstellerprodukt heißt es, dass es sich um einen integrierten Hersteller und Exporteur von Transformatoren, kompakten Umspannwerken sowie Hoch- und Niederspannungsschaltanlagen handelt und dass OEM- und ODM-Dienste unterstützt werden, was auf die Anforderungen einer standardisierten Einführung kompakter Transformatoren an mehreren Standorten abgestimmt ist.
Bei der Beschaffung von Kompakttransformatoren ist die Lieferantendokumentation nicht optional. Sie sollten Routinetestberichte, gegebenenfalls Referenzen zu Typtests und Nachweise über die Konformität anfordern. Die gleiche Produktseite enthält Verweise auf Compliance-Standards und Zertifizierungen. Dies ist ein nützliches Modell dafür, was Käufer während der Qualifizierung sehen sollten.
Ein kompaktes Umspannwerk-Transformatorpaket sollte als System und nicht als einzelne Komponente bewertet werden. Die Beschreibung der kompakten Umspannstation, die IP54-Gehäuse, korrosionsbeständige Konstruktion, feuerhemmende Materialien und Wärmedämmung auflistet, hebt Designmerkmale hervor, die sich direkt auf Haltbarkeit, Inspektionshäufigkeit und Eignung für raue Umgebungen auswirken.
Wenn sich Ihr Standort in Innenräumen befindet, dicht besiedelt ist oder stark sicherheitstechnische Einschränkungen aufweist, können Trockentyp-Optionen den Umfang der ölbezogenen Dienstleistungen reduzieren und die Brandschutzplanung verbessern. In einem Leitartikel zum Trockentyp werden diese Vorteile in Innenräumen und die branchenübergreifende Verwendung hervorgehoben, einschließlich kompakter Umspannwerkskontexte, die eine lebenszyklusbasierte Auswahl und nicht nur die Erstkostenauswahl unterstützen.
Wenn an Ihrem Standort eine höhere Kapazität oder eine bestimmte Kühlleistung erforderlich ist, werden ölbasierte Technologien möglicherweise immer noch bevorzugt, Ihr Wartungsplan sollte dann jedoch die Überwachung des Ölzustands und die Zustandsdiagnose umfassen.
Zur Steuerung des Netzes gibt es Umspannwerke, und der Leistungstransformator ist das Gerät, das die Spannungsumwandlung praktisch, effizient und sicher macht. In heutigen Projekten werden Kompakttransformatoren immer häufiger eingesetzt, da sie den Platzbedarf und den Zeitplan reduzieren und den Ansatz des kompakten Umspannwerktransformators mit integrierter Schaltung und Schutz standardisieren.
Wartung und Tests sind keine bürokratischen Aufgaben. Sie sind die Betriebsdisziplin, die die Lebensdauer der Isolierung schützt, Überhitzung verhindert, Kompakttransformator-Messketten validiert und dafür sorgt, dass Kompakttransformatoren unter realer Netzbelastung zuverlässig funktionieren. Wenn Sie Ihr Programm auf Standards, strukturierter Inspektion, Zustandsüberwachung und der richtigen Testauswahl aufbauen, können Ihre Kompakttransformatoranlagen die langfristige Zuverlässigkeit bieten, die moderne Stromversorgungssysteme erfordern.
