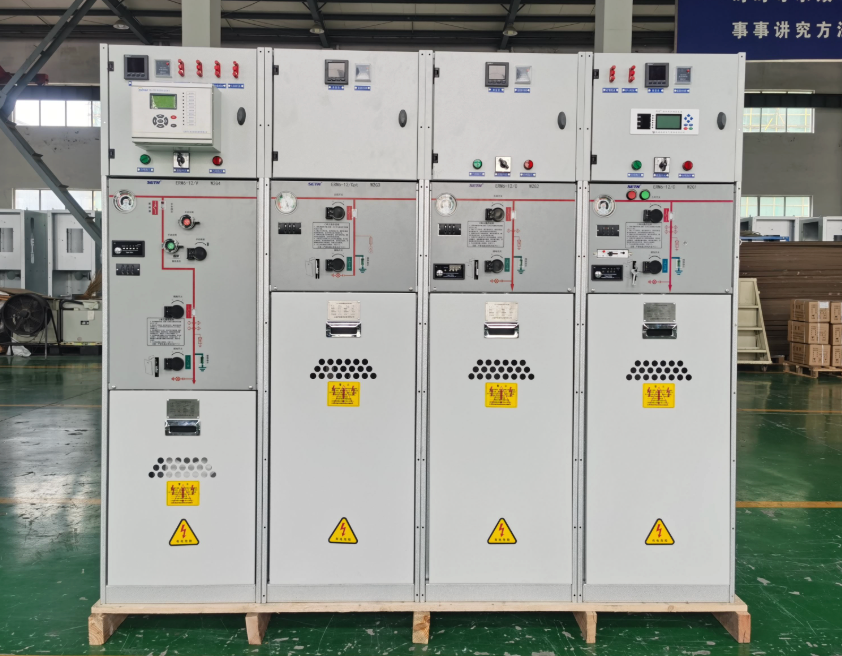

Projektübersicht
Projekttyp: Primäre elektrische Infrastruktur – 33-kV-Schaltanlagenabschnitt
Liefertermin: März 2025 (geplant)
Standort: Grid-Scale Battery Energy Storage System (BESS)-Projekt, East Midlands, Großbritannien
Kunde: EPC-Auftragnehmer für primäre Elektroarbeiten (380/115/33-kV-System)
Siemens-Referenz: Teile-Nr. 4MU 46 XD (30 VA)
Anwendung: Hochspannungssteckverbinder für 33 kV GIS-Sammelschienensysteme
Technische Lösung
TSTYNICE lieferte acht (8) Sätze steckbarer Hochspannungssteckverbinder, die mit den GIS-Schaltanlagenspezifikationen von Siemens für Anwendungen mit direktem Sammelschienenanschluss kompatibel sind.
Gelieferte Ausrüstung
Menge: 8 Sätze
Typ: Steckbares Sammelschienen-Verbindungssystem für 33-kV-GIS
Werbebuchung: 20
Technische Spezifikationen
Nennspannung: 36 kV (Betrieb), 70 kV (Netzfrequenzfestigkeit), 170 kV (Blitzimpuls)
Nennstrom: 630 A/1250 A (je nach Systemanforderungen)
Isoliermedium: SF6-Gas mit 0,4–0,5 MPa
Anschlussart: Steckkontaktsystem für GIS-Sammelschienenkammern
Kontaktmaterial: Versilberte Kupferlegierung
Isolationsklasse: Entspricht IEC 62271-203
Designmerkmale
Direkte GIS-Integration
Kompatibel mit standardmäßigen 33-kV-GIS-Sammelschienenschnittstellen
Federbelastetes Kontaktsystem für zuverlässige Verbindung
Selbstausrichtendes Design für einfache Installation
Erweiterte Sicherheitsfunktionen
Sichtbare Trennungsanzeige
Verriegelungsmechanismus
Abgeschirmtes Design zur Teilentladungskontrolle
PD-Wert < 5 pC bei 1,2 Ur
Zuverlässigkeitstechnik
100 Zyklen mechanisch auf Dauer getestet
Temperaturanstieg < 65 K bei Nennstrom
Korrosionsbeständige 镀镍-Oberflächenbehandlung
Qualitätssicherung
Herstellungsstandards: IEC 62271-1, IEC 62271-203
Testprotokoll:
Kontaktwiderstandsmessung (< 15 μΩ pro Kontakt)
Teilentladungstest bei 1,2 Ur
Netzfrequenzfestigkeitstest (70 kV, 1 Minute)
Blitzimpulstest (170 kV, positiv & negativ)
Materialzertifizierung: Vollständige Rückverfolgbarkeit von Kupfer und Isoliermaterialien
Projektintegration
Schnittstellenkoordination
Überprüfung der Dimensionskompatibilität mit dem GIS-Hersteller
Ausrichtung des Gashandhabungsverfahrens
Bereitstellung von Drehmomentspezifikationen für die Installation
Lieferpaket
Steckverbinderbaugruppen mit Montagematerial
Installationswerkzeuge und Ausrichtungsanleitungen
Gasdichtungskomponenten (O-Ringe, 密封脂)
Prüfzeugnisse und Installationsanleitung
Funktionale Anwendung
Die mitgelieferten Steckverbinder ermöglichen:
Modulare Erweiterung von 33-kV-GIS-Feldern
Isolierung des Sammelschienenabschnitts für Wartungszwecke
Einspeiseanschluss zu Transformatoren und Kabeln
Sichere und zuverlässige Stromverteilung innerhalb der BESS-Anlage
Wertversprechen
Technische Kompatibilität: Direkter Ersatz für bestimmte OEM-Komponenten
Verkürzte Vorlaufzeit: 12-wöchige Lieferung im Vergleich zum OEM-Plan
Kosteneffizienz: 25–30 % Kosteneinsparung gegenüber OEM-Preisen
Qualitätsparität: Vollständige Einhaltung der IEC- und Projektspezifikationen
