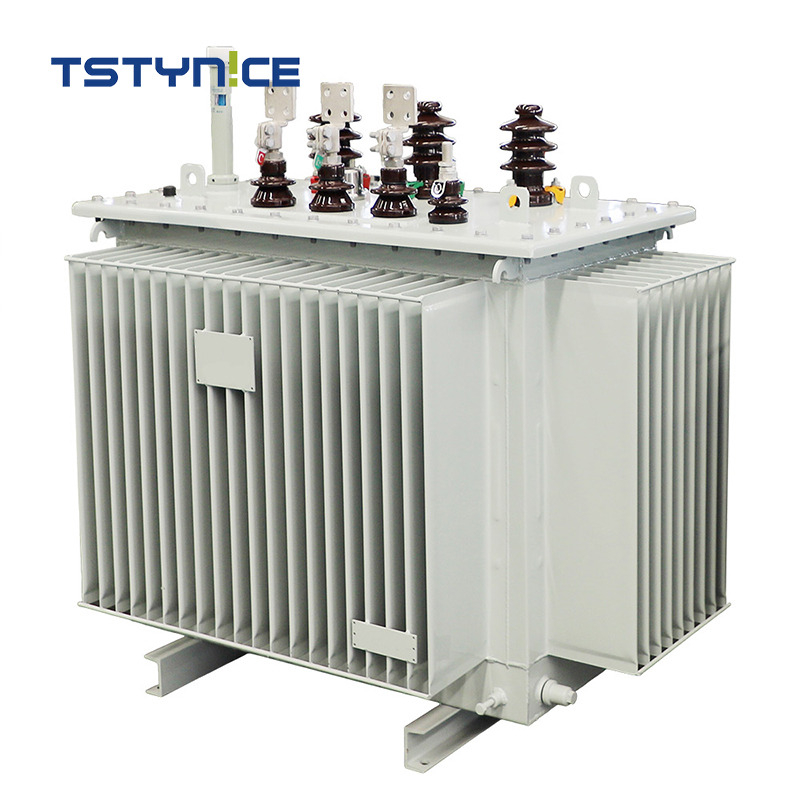

TSTYNICE Verteilungstransformator Leistungstransformator 6KV 22KV 11KV 33KV 35KV

Teilen mit:

TSTY Verteilungstransformator Leistungstransformator 6KV 22KV 11KV 33KV 35KV

Leistungstransformatoren/Verteilungstransformatoren sind wichtige Geräte im Stromverteilungsnetz und im Stromversorgungs- und Verteilungssystem von Industrie- und Bergbauunternehmen. Der von TSTYNICE entwickelte Transformator verfügt über ein auslaufsicheres Design mit den Eigenschaften geringer Verluste, geringer Geräuschentwicklung und hoher Zuverlässigkeit. Unsere Transformatoren erfüllen die nationalen Standards vieler Länder wie IEC und GB. Die Produktlinie umfasst verschiedene Modelle von S9 bis S22 mit einem anwendbaren Spannungsbereich von 6 kV bis 35 kV und einer Kapazität von 15 kVA bis 31.500 kVA und erfüllt so die Anforderungen verschiedener Szenarien.

Technische Spezifikationen:
• Umfassendes Sortiment: Modelle S9 bis S22
• Spannungsabdeckung: 6-kV- bis 35-kV-Systeme
• Leistungsspektrum: 15-kVA- bis 31.500-kVA-Konfigurationen
• Zertifizierungsbeherrschung: ISO 9001, IEC, SGS, Intertek, CCC, CE, BV, GOST-konform

Für detaillierte Spezifikationen, Angebote oder Projektberatungen kontaktieren Sie uns bitte:
E-Mail : sales@tstytransformer.com
WhatsApp : +86- 18001856258
Unser technisches Team ist bereit, Sie zu unterstützen – wo auch immer Ihr Unternehmen tätig ist.

Verfügbarkeit:



Erkundigen

Hersteller von Verteilungstransformatoren Trockenverteilungstransformator Stromverteilungstransformator Dreiphasen-Verteilungstransformator 3-Phasen-Verteilungstransformator Leistungstransformator und Verteilungstransformator elektrischer Verteilungstransformator

Produktvorteil

Technische Parameter

Fabrikschau

FAQ

Zertifikatssammlung

Vorteile des TSTY-Ölverteilungstransformators/Leistungstransformators

Siliziumstahlblech: Verwenden Sie die besten Siliziumstahlbleche von Baosteel und Wuhan Iron and Steel in China, mit hoher Qualität, hoher Durchlässigkeit und geringem Verlust;
Leitfähiger Stab: Hochleitfähiges H62-Material, das die Wärmeentwicklung effektiv reduziert und die Stabilität der Ausrüstung gewährleistet;
Isoliersystem: Neues mineralisches Isolieröl, verbesserte Isolierung/längere Lebensdauer;
Transformatorkasten: Hergestellt aus hochwertigem Stahlblechprofil nach nationalem Standard, mechanische Festigkeit ≥345 MPa, Lebensdauer >30 Jahre.

油变详情页配图1

Vorteile des Trockenverteilungstransformators/Leistungstransformators TSTY

Es wird das fortschrittlichste Epoxidharz-Gießverfahren in China eingesetzt, das eine gute Isolationsleistung aufweist;
Als Eisenkern wird das neue kaltgepresste orientierte Siliziumstahlblech verwendet, und die siebenstufige 45-Grad-Vollschrägenverbindung weist eine schöne Verarbeitung auf und der Leerlaufverlust wird im Vergleich zur dreistufigen Verbindung um 3-5 Prozentpunkte reduziert;
Bei der traditionellen Herstellung von Trockentransformatoren ist die Isolierfarbe des Eisenkerns meist schwarz oder schwarz, während TSTYNICE transparente Isolierfarbe verwendet, die den Prozess und die Materialien intuitiv erkennen lässt.
Die Kernbiegeklemme ist unabhängig konstruiert, mit einfacher Struktur, bequemer Herstellung und Installation und stark reduziertem Betriebsgeräusch.

Alle Produkte verfügen über CE/IEC/SGS/BV/GOST-Zertifizierungen. Unser 8-Millionen-Dollar-Forschungs- und Entwicklungszentrum entwickelt Lösungen der nächsten Generation. Unsere Verteilungstransformatorserie stellt den Gipfel der Stromumwandlungstechnologie dar und bietet unübertroffene Leistung, Sicherheit und Haltbarkeit. Diese auf Exzellenz ausgelegten Transformatoren setzen branchenweit Maßstäbe für Zuverlässigkeit in globalen Energieanwendungen.

Technische Parameter für S11 6kV – 11kV Leerlaufspannungsregeltransformatoren

Nennkapazität (KVA)	Spannungskombination			Verbindungsgruppensymbol	Leerlaufverlust R(W)	Lastverlust R(W)	Impedanzspannung (%)	Leerlaufstrom (%)	LBH(mm)	Spurweite horizontal*vertikal (mm)	Gewicht der aktiven Teile (kg) * Ölgewicht (kg)	Gesamtgewicht (kg)
Nennkapazität (KVA)	Hochspannung (KV)	Abgriffsbereich der Hochspannung	Niederspannung (KV)	Verbindungsgruppensymbol	Leerlaufverlust R(W)	Lastverlust R(W)	Impedanzspannung (%)	Leerlaufstrom (%)	LBH(mm)	Spurweite horizontal*vertikal (mm)	Gewicht der aktiven Teile (kg) * Ölgewicht (kg)	Gesamtgewicht (kg)
30	6 6,3 10 10,5 11	±5 % ±2x2,5 %	0.4	Dyn11 Yzn11 Yyn0	100	630/600	4	2.8	9807351145	400*400	178*78	355
50					130	910/870		2.5	10177581205	450*400	240*92	415
63					150	1090/1040		2.4	10357851285	450*400	285*105	505
80					180	1310/1250		2.2	10658001290	450*400	330*110	540
100					200	1580/1500		2.1	10728201305	450*400	345*116	590
125					240	1890/1800		2	115511051310	450*400	415*135	705
160					280	2310/2200		1.9	12358501535	550*550	485*135	835
200					340	2730/2600		1.8	12828601557	550*550	582*168	965
250					400	3200/3050		1.7	13109401605	550*550	695*210	1135
315					480	3830/3650		1.6	146511201915	660*650	855*255	1520
400					570	4520/4300		1.5	144011651725	660*650	950*295	1590
500					680	5410/5150		1.4	151012501845	660*650	1150*320	1905
630					810	6200	4.5	1.3	165011401920	660*650	1500*435	2015
800					980	7500		1.2	212511752315	820*820	1910*760	3510
1000					1150	10300		1.1	215013802570	820*820	2125*880	3850
1250					1360	12000		1	235514852570	820*820	2605*960	4610
1600					1640	14500		0.9	233517502630	820*820	3125*1150	5420
2000					1940	18300	5	0.4	194014001700	820*820	2420*780	4200
2500					2290	21200	5	0.4	205014801800	820*820	2560*780	4680

Technische Hauptparameter des Öltransformators S11 20KV
Nennkapazität KVA	Spannungskombination			Verbindungssymbol	Leerlaufverlust (KW)	Lastverlust (KW) (75℃）	Kurzschlussimpedanz (%)	Impedanz (%)	Gewicht (kg)		Abmessungen (mm)
Nennkapazität KVA	Hochspannung (KV)	Klopfbereich (%)	Niederspannung (KV)	Verbindungssymbol	Leerlaufverlust (KW)	Lastverlust (KW) (75℃）	Kurzschlussimpedanz (%)	Impedanz (%)	Öl	Gesamt	Länge	Breite	Höhe
30	20 22 24	±5 ±2x2,5	0.23 0.38 0.4 0.44 0.48 0.6	Dyn11 Yyn0	0.1	0.66	2.1	5.5	75	350	1040	600	1040
50					0.13	0.96	2		90	445	1040	600	1085
63					0.15	1.145	1.9		100	500	1080	620	1090
80					0.18	1.37	1.8		105	535	1110	640	1110
100					0.2	1.65	1.6		120	580	1235	800	1210
125					0.24	1.98	1.5		125	660	1245	810	1220
160					0.29	2.42	1.4		130	700	1265	830	1230
200					0.33	2.86	1.3		195	835	1140	720	1330
250					0.4	3.35	1.2		410	1110	1325	850	1490
315					0.48	4.01	1.1		420	1610	1380	850	1725
400					0.57	4.73	1		430	1720	1400	885	1810
500					0.68	5.66	1		480	1940	1500	890	1850
630					0.81	6.82	0.9	6	490	2055	1645	970	1850
800					0.98	8.25	0.8		520	2600	1755	1025	1890
1000					1.15	11.33	0.7		585	2870	2270	1060	1890
1250					1.35	13.2	0.6		620	3560	2400	1120	2040
1&00					1.63	15.95	0.6		690	4260	2460	1220	2085
2000					1.95	19.14	0.6		860	5550	2480	2400	2940
2500					2.34	22.22	0.5		990	6320	2480	2620	3040

Hauptleistungsparameter: 11-kV-Spannungsregeltransformator ohne Erregung.

Modell	Nennkapazität (KVA)	Verbindungssymbol	Spannungskombination (KV)			Leerlaufverlust (W)	Lastverlust (W)	Leerlaufstrom (%)	Kurzschlussimpedanz (%)
Modell	Nennkapazität (KVA)	Verbindungssymbol	Hochspannung	Klopfbereich	Niederspannung	Leerlaufverlust (W)	Lastverlust (W)	Leerlaufstrom (%)	Kurzschlussimpedanz (%)
SC10-30	30	Yyn0 oder Dyn11	11 10.5 10 6.3 6	±5 % ±2×2,5 %	0.4	190	710	2.4	4.0
SC10-50	50					270	1000	2.4
SC10-80	80					370	1380	1.8
SC10-100	100					400	1570	1.8
SC10-125	125					470	1850	1.6
SCB10-160	160					550	2130	1.6
SCB10-200	200					630	2530	1.4
SCB10-250	250					720	2760	1.4
SCB10-315	315					880	3470	1.2
SCB10-400	400					980	3990	1.2
SCB10-500	500					1160	4880	1.2
SCB10-630	630					1350	5880	1.0
SCB10-630	630					1300	5960	1.0	6.0
SCB10-800	800					1520	6960	1.0
SCB10-1000	1000					1770	8130	1.0
SCB10-1250	1250					2090	9690	1.0
SCB10-1600	1600					2450	11730	1.0
SCB10-2000	2000					3050	14450	0.8
SCB10-2500	2500					3600	17170	0.8
SCB10-1600	1600					2450	12900	1.0	8.0
SCB10-2000	2000					3050	15890	0.8
SCB10-2500	2500					3600	18890	0.8

Hauptleistungsparameter: 35-kV-Spannungsregeltransformator ohne Erregung.

Modell	Verbindungssymbol	Spannungskombination (KV)			Leerlaufverlust (W)	Lastverlust (W)	Leerlaufstrom (%)	Kurzschlussimpedanz (%)
Modell	Verbindungssymbol	Hochspannung	Klopfbereich	Niederspannung	Leerlaufverlust (W)	Lastverlust (W)	Leerlaufstrom (%)	Kurzschlussimpedanz (%)
SC10-800	Dyn11 Yd11 Yyn0	33~38,5	±5 % ±2×2,5 %	3.5 6 6.3 10 10.5 11	2200	9400	1.1	6.0
SC10-1000					2610	10800	1.1
SC10-1250					3060	11900	1.0
SC10-1500					3600	15400	1.0
SC10-2000					4130	18200	0.9	7.0
SC10-2500					4750	21800	0.9	7.0
SC10-3150					5880	24500	0.8	8.0
SC10-4000					6860	29400	0.8
SC10-5000					8180	34960	0.7
SC10-6300					9680	40800	0.7
SC10-8000	Dyn11 Yd11 YNd11				11000	46060	0.6	9.0
SC10-10000				6 6.3 10.5 11	12660	56500	0.6
SC10-12500					15400	64600	0.5
SC10-16000					18900	76000	0.5
SC10-20000					22400	85500	0.4	10.0

Gießharz-Trockentransformator der Serie 20KV
KVA	Stromspannung		VEKTOR	Impedanzspannung	Verluste(w)		Leerlaufstrom
	Stromspannung		GRUPPE	(%)	Verluste(w)		(%)
	HV	LV			Leerlaufverlust	Lastverlust
	KV	V			Leerlaufverlust	Lastverlust
50	15	380	Yyn0	6	500	1500	2.8
100	20	400	Dyn11		700	2200	2.4
160	22	415	Yzn11		800	2960	1.8
200		433			980	3500	1.8
250					1100	4000	1.6
315					1310	4750	1.6
400					1530	5700	1.4
500					1800	7000	1.4
630					2070	8100	1.2
800					2400	9600	1.2
1000					2700	11000	1
1250					3150	13400	0.9
1600					3600	16300	0.9
2000					4250	19200	0.9
2500					4950	23000	0.9

Technische Hauptparameter des 35-kV-Öltransformators
Nennkapazität KVA	Spannungskombination			Verbindungssymbol	Leerlaufverlust (KW)	Lastverlust (KW) (75℃）	Impedanz (%)	Gewicht (kg)		Abmessungen (mm)
Nennkapazität KVA	Hochspannung (KV)	Klopfbereich (%)	Niederspannung (KV)	Verbindungssymbol	Leerlaufverlust (KW)	Lastverlust (KW) (75℃）	Impedanz (%)	Öl	Gesamt	Länge	Breite	Höhe
50	25 30 33 35	±5 ±2x2,5	0.23 0.38 0.4 0.44 0.48 0.6	Dyn11 Yyn0	0.166	1.285	6,44 %	165	535	1120	670	1235
80					0.209	1.734	6,66 %	195	670	1120	700	1270
100					0.244	2.138	6,39 %	210	745	1120	720	1285
125					0.286	2.552	6,27 %	215	790	1160	715	1330
160					0.3	3.027	6,40 %	245	970	1245	785	1365
200					0.361	3.649	6,28 %	360	1050	1245	795	1380
250					0.424	4.294	6,49 %	285	1175	1335	880	1395
315					0.51	5.2	6,31 %	310	1305	1380	920	1420
400					0.613	6.171	6,31 %	355	1540	1510	1010	1455
500					0.716	7.452	6,51 %	390	1760	1120	1105	1502
630					0.897	8 65	6,60 %	430	2000	1120	1210	1527
800					1042	10.181	6,24 %	525	2545	2080	1215	1770
1000					1.22	12.375	6,30 %	600	2885	2125	1270	1850
1250					1.457	15.119	6,40 %	690	3275	2150	1300	1950
1600					1.796	18.337	6,53 %	840	3955	2310	1355	2070
2000					2.105	21.122	6,47 %	1010	4775	2390	1395	2170
2500					2.514	25.296	6,29 %	1145	5550	2515	1435	2300

S20 Ölgefüllte dreiphasige Doppelwicklungs-Leistungstransformatoren mit Leerlaufspannungsregelung
Nennkapazität kVA	Spannungskombination			Leerlaufverlust kW	Lastverlust (75℃) kW	Kurzschlussimpedanz %
Nennkapazität kVA	Hochspannung (kV)	Tippbereich	Niederspannung (kV)	Leerlaufverlust kW	Lastverlust (75℃) kW	Kurzschlussimpedanz %
3150	33 35 38.5	±5 % ±2×2,5 %	0.4	2.0	20.7	7
4000				2.3	24.6
5000				2.8	28.2
6300				3.4	31.5	8
8000				4.7	34.6
10000				5.7	40.8
12500				6.5	48.4
16000				7.9	59.2
20000				9.4	71.6
25000				11.1	84.6	10
31500				13.1	100.8	10

S22 Ölgefüllte dreiphasige Doppelwicklungs-Leistungstransformatoren mit Leerlaufspannungsregelung
Nennkapazität kVA	Spannungskombination			Leerlaufverlust kW	Lastverlust (75℃) kW	Kurzschlussimpedanz %
Nennkapazität kVA	Hochspannung (kV)	Tippbereich	Niederspannung (kV)	Leerlaufverlust kW	Lastverlust (75℃) kW	Kurzschlussimpedanz %
3150	33 35 38.5	±5 % ±2×2,5 %	0.4	1.7	20.7	7
4000				2.0	24.6
5000				2.4	28.2
6300				2.9	31.5	8
8000				4.0	34.6
10000				4.8	40.8
12500				5.5	48.4
16000				6.7	59.2
20000				7.9	71.6
25000				9.4	84.6	10
31500				11.1	100.8	10

Unsere intelligente Fabrik erstreckt sich über 250.000 in Henan und nutzt die 5G-Automatisierung, um jährlich mehr als 3.000 IEC/CE-zertifizierte Umspannwerke zu produzieren. Mit 158 Patenten und 99 % Automatisierung unterstützen wir Projekte in über 80 Ländern.

F: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A: Wir sind ein integrierter Hersteller und Exporteur. OEM/ODM-Dienste werden unterstützt.

F: Was sind Ihre Hauptvorteile?

A: Über 30 Jahre Branchenerfahrung, fortschrittliche Produktionslinien, zuverlässige Qualität, kurze Lieferzeiten und reaktionsschneller Service. Für den Support stehen auch kostenlose Ersatzteile zur Verfügung.

F: Wie schnell können Sie liefern?

A: Die Lieferzeit hängt von der Bestellmenge ab. Normalerweise 15–20 Tage nach Erhalt der Anzahlung.

F: Welche Zahlungsmethoden akzeptieren Sie?

A: T/T, L/C, PayPal, Visa, Western Union – je nach Ihren Bestellanforderungen.

F: Überprüfen Sie die Produkte vor dem Versand?

A: Ja, wir führen vor der Lieferung eine 100-prozentige Qualitätsprüfung durch.

F: Über welche Zertifizierungen verfügen Sie?

A: CE, SGS, ISO, IEC, GOST – alle international anerkannt. Wir arbeiten auch mit Marken wie DuPont, ABB und Siemens zusammen.

F: Wie kann ich sicher sein, dass Sie hochwertige Materialien verwenden?

A: Wir freuen uns über Materialtests bei der Lieferung. Wir konzentrieren uns auf langfristige Partnerschaften, nicht auf einmalige Transaktionen.

TSTYNICE-Transformatoren verfügen über die Zertifizierungen ISO 9001, IEC 60076, CE, GOST, SGS und BV mit 158 Patenten (20 Erfindungen). Unser CNAS-akkreditiertes Labor gewährleistet globale Compliance in über 80 Märkten.
