Der Kern ist die magnetische Kernkomponente, die die Energieeffizienz, den Geräuschpegel und die Lebensdauer von Leistungstransformatoren bestimmt. Herkömmliche stumpfe oder einschichtige überlappende Siliziumstahlverbindungen bilden konzentrierte Luftspalte im Magnetkreis, was zu hohen Kernverlusten, großem Magnetisierungsstrom und offensichtlichen Betriebsgeräuschen führt. TSTY Electric übernimmt die fortschrittliche 45°-Gehrungsschneide- und Stapeltechnologie in sieben Stufen für alle 10-kV-220-kV-Öl- und Trockentransformatorkerne. In Kombination mit hochwertigem kaltgewalztem kornorientiertem CRGO-Siliziumstahl optimiert dieser Prozess den magnetischen Flusspfad erheblich und macht unsere Transformatoren energiesparender und stabiler für Stromnetzprojekte in globalen Märkten.

Was ist die Step-Lap-Schneidtechnologie?

Stufenüberlappungsschneiden bedeutet, Siliziumstahlbleche in einem Gehrungswinkel von 45° zu schneiden und 5–7 Lamellen als eine versetzte Stufeneinheit zu stapeln. Die Verbindungsposition jeder Schicht ist treppenartig versetzt, wodurch der Luftspalt, der sich ursprünglich auf eine einzelne Ecke konzentrierte, verteilt wird.

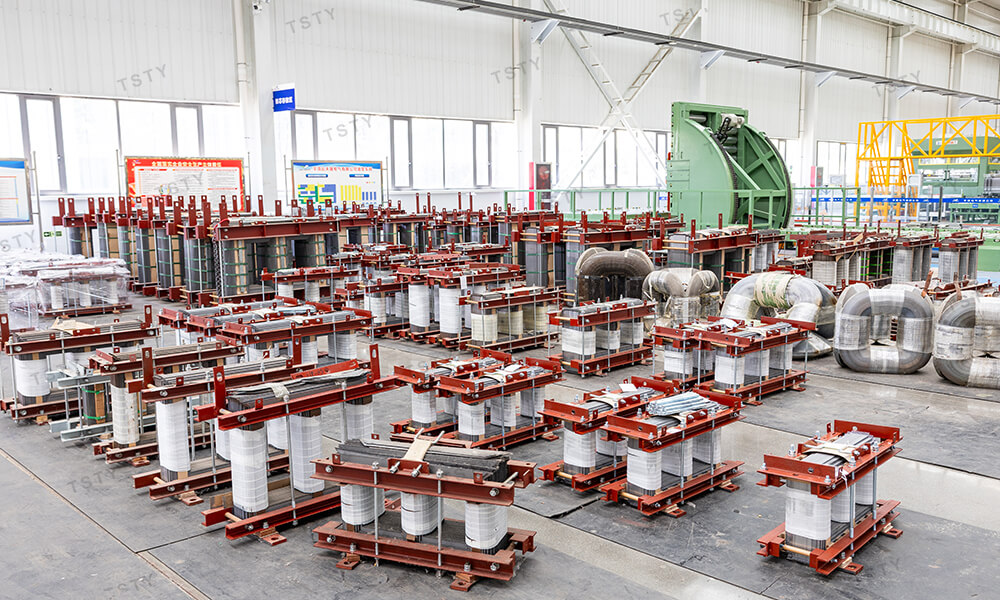

Kernproduktionsablauf bei TSTY

1. Rohstoffinspektion: Eingehender magnetischer Leistungstest für Siliziumstahlbleche von Baosteel und Wuhan Iron and Steel

2. CNC-Längsschneiden und Präzisions-Querschnittscheren

3. Entgratungskontrolle (Grat ≤ 0,03 mm), um Kurzschlüsse zwischen den Blechen zu vermeiden

4. Automatische versetzte Stufenstapelung mit Positionierungslöchern

5. Spannungsarmglühen zur Beseitigung von Bearbeitungsspannungen

6. Feste Klemmung und Gesamtleistungsprüfung vor der Lieferung

Kernvorteile des TSTY Step-Lap Core

• Geringerer Leerlaufkernverlust Im Vergleich zu herkömmlichen zweistufigen Überlappungskernen verringert sich der Gesamtkernverlust um 2–6 %, die Erregerleistung sinkt um 31–37 %. Es senkt effektiv den langfristigen Stromverbrauch für den Netzbetrieb und entspricht perfekt den Energiesparstandards von GOST und IEC.

• Geringe Betriebsgeräusche. Versetzte Stufenverbindungen mitteln magnetische Belastungen an Ecken, schwächen Magnetostriktionsvibrationen, der Geräuschpegel sinkt um 5–8 %, geeignet für städtische Umspannwerke und nahegelegene Energieprojekte in Wohngebieten.

• Gleichmäßige Magnetflussverteilung Der 45°-Gehrungsschnitt richtet den Fluss parallel zur Kornausrichtung des Siliziumstahls aus, eliminiert lokale Hotspots mit hoher Flussdichte und verbessert die Überlastfestigkeit des Transformators.

• Höhere mechanische Stabilität. Die versetzte, überlappende Struktur verbessert die allgemeine Steifigkeit und Vibrationsdämpfung beim Landtransport über große Entfernungen nach Zentralasien. Es besteht keine Gefahr einer losen Laminierung.

• Vollständige Anpassung für OEM/ODM TSTY unterstützt die individuelle Anpassung des Step-Lap-Kerns für 10-kV-, 35-kV-, 110-kV- und 220-kV-Transformatoren. Eine unabhängige Kernversorgung ist für lokale Elektrohersteller verfügbar.

Anwendungsszenarien von TSTY Step-Lap-Kernen

• 110-kV-/220-kV-Hochspannungs-Hauptleistungstransformatoren für die Erneuerung des nationalen Netzes

• Vorgefertigte Umspannwerke für Solar- und Windenergieprojekte

• Trockene Verteilungstransformatoren für Industrieparks und Bergbaufabriken

• Separater OEM-Export von Siliziumstahlkernen an Elektrohändler

Das Stapeln im Stufenschnittschnitt ist das zentrale Wettbewerbshandwerk der TSTY-Transformatorproduktion. Eine strenge Präzisionskontrolle während des gesamten Prozesses vom Schneiden des Siliziumstahls bis zur Kerninspektion stellt sicher, dass jeder Transformatorkern extrem niedrige Verluststandards erreicht. Wenn Sie maßgeschneiderte Transformatorkerne oder komplette Leistungstransformatoren benötigen, die den lokalen zentralasiatischen Energiestandards entsprechen, senden Sie Ihre technischen Parameter an unser Team, um eine kostenlose technische Lösung und ein Angebot zu erhalten.
